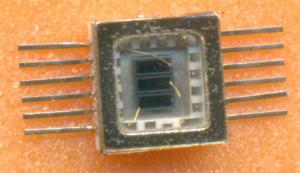

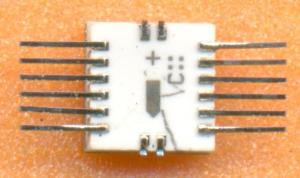

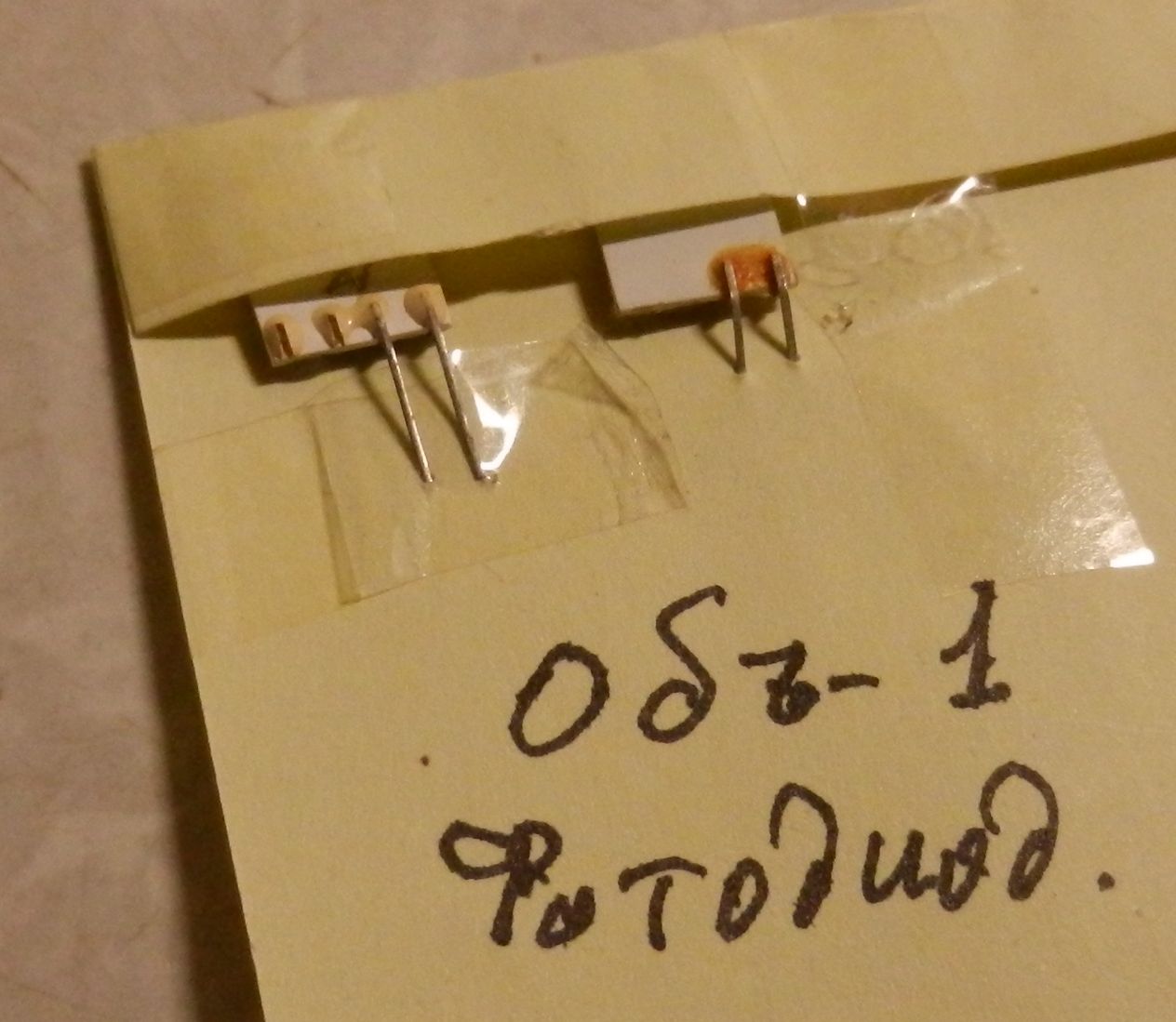

Ещё один элемент на опознание. Фотодиод (прозванивается как диод), а вот какой тип?

мастер
Группа: Участники
Сообщений: 639
 Добавлено: 23-01-2012 22:58
Ещё один элемент на опознание. Фотодиод (прозванивается как диод), а вот какой тип?

Я не знаю тип, но мне кажется, что данный прибор производства начала 90-х годов или примерно той эпохи. В то время я начинал активно заниматься ремонтом бытовой аппаратуры и хорошо помню, что в телевизорах тех лет могли применяться классические для той схемотехники элементы, но корпусированные разными способами. Например стабилитроны КС531 которые помимо своего стандартного изначального "правильного" черного корпуса с полной маркировкой обычно заменялись усеченными безликими прямоугольными корпусами в основном, но попадались так же в корпуса ТО-126 (а-ля КТ814, например) или ТО-92 (а-ля КТ3102хМ). Думаю у меня они могли даже остаться где-то в запасах. Попутно так же помню и разнообразие фотодиодов для системы ДУ, вот мне и кажется что это из той самой оперы.

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 24-01-2012 10:05
Я не знаю тип, но мне кажется, что данный прибор производства начала 90-х годов или примерно той эпохи.

Вполне возможно, уважаемый LEON. Но мне хотелось бы знать конкретное название этого прибора, т.к. хочу его применить в одном из моих домашних проектов, а для этого нужно знать его параметры. Да и в коллекции неопозныш как-то не очень...

Кстати, есть ли у уважаемой публики книжки по опто/фото приборам, вакуумным и твердотельным, ну кроме Кацнельсона и всевозможных справочников по диодам с разделами оптоэлектроники. Хотелось бы в электронном виде, но можно и в бумажном. Совсем мало информации по этим приборам, за исключением индикаторных.

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 24-01-2012 10:08
Создал отдельную тему по этому классу приборов.

мастер
Группа: Участники
Сообщений: 813 		Добавлено: 24-01-2012 11:26
В электронном виде есть Аксененко М.Д.; Бараночников М. Л. Приемники оптического излучения М.:Радио и связь 1987

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 24-01-2012 12:21
В электронном виде есть Аксененко М.Д.; Бараночников М. Л. Приемники оптического излучения М.:Радио и связь 1987

Спасибо, у меня эта книжка есть.
Есть также:
Мухитдинов, Мусаев "Светоизлучающие диоды" М. РиС, 1988
Иванов, Аксенов, Юшин "Полупроводниковые оптоэлектронные приборы" М. Энергоатомиздат 1988.

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 24-01-2012 12:50
Может у кого есть почитать журнал "Прикладная физика"? 2001, 6 номер, издание НИИ Орион

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 24-01-2012 15:12
Вуколов Н.И. - Знакосинтезирующие индикаторы Справочник (1987).djv
Згурский В. С. и др. - Элементы индикации. Справочник. 1974.djvu
Згурский В. С. и др. - Элементы индикации. Справочник. 1980.djvu
Иванов В.И. - Полупроводниковые оптоэлектронные приборы.1984.djvu
Пароль Н.В., Кайдалов С.А. - Знакосинтезирующие индикаторы и их применение (1989).djvu

А где они лежат?

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 24-01-2012 16:17
Я пользуюсь в последнее время в основном пятитомником. Здесь есть очень многое, что касается светоизлучающих и фотоприёмных приборов. А.М. Юшин Оптоэлектронные приборы и их зарубежные алалоги. Том 1 Каталожное издание. РадиоСофт Москва 1998, Том 2 - 2001 г, Том 3 2000 г, Том 4 2003 г, Том 5 2005 г. Каждый том по 500 страниц информации.

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 24-01-2012 18:26
Здесь есть очень многое, что касается светоизлучающих и фотоприёмных приборов. А.М. Юшин Оптоэлектронные приборы и их зарубежные алалоги.

Да, справочник отличный. Но жаль, что в электронном виде его нигде нет.

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 24-01-2012 19:42
Как это нет?

Предыдущее сообщение о чем????

Я как-то опасаюсь, когда меня просят при регистрации указать реальный номер телефона, чтобы получить ключ активации. Или послать СМС на какой-либо номер... Я считаю что достаточно графического антибота, тем более, что они сейчас даже глазом распознаются с трудом.

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 24-01-2012 21:42
Эти справочники распространялись через торговую сеть. Наверняка до сих пор пылятся на прилавках книжных магазинов. Поищите по книжным магазинам Вашего города.

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 25-01-2012 09:57
Вот что осталось с советских времен.

Виктор, а нельзя ли перечнем, чтобы было понятно что искать. А то на фото, ни авторов, ни названий толком не видно. А об издательствах и годах выпуска вообще молчу.

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 25-01-2012 10:20
там все видно

ОК! Ну тогда укажите хотя бы года издания в виде:
1 -****
2-****
и т.д., считая с верхнего ряда слева-направо.

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 26-01-2012 10:08
Спасибо! Но вопросы еще будут.

пришел поспрашивать
Группа: Участники
Сообщений: 65
 Добавлено: 26-01-2012 10:30
Оптический преобразователь с прибора ночного видения (кажется с БТР)

фоточувствительный "экран"

обратная сторона "экран изображения"

подвод высокого напряжения

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 27-01-2012 19:51
А какой тип фоторезистора на последнем фото. И чей он (производитель). А можно фото хорошее отдельно этого фоторезистора во всех ракурсах:- со стороны чувств. элем. и со стороны маркировки.

мастер
Группа: Участники
Сообщений: 532
 Добавлено: 14-02-2012 13:33
Дифференциальный манометр ?

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 14-02-2012 13:51
На подсосе ленты, датчик?

мастер
Группа: Участники
Сообщений: 537 		Добавлено: 24-02-2012 12:25

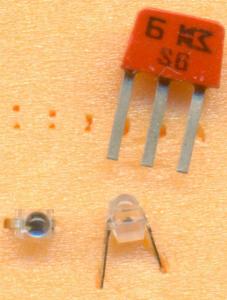

Лилипутские фототранзисторы и фоторезисторы

фоторезистор от какого-то прибора, по моему логометр

фототранзистор от ФСУ F1100 ГДР

фототранзистор от ФСУ FS1501 Tesla

Гость
 Добавлено: 24-02-2012 17:55
По поводу самого нижнего фото-мне тоже интересно и я уже давно пытаюсь разузнать что это такое

мастер
Группа: Участники
Сообщений: 537 		Добавлено: 24-02-2012 18:02
К сожалению у меня не сохранилась схема на ФСУ, но то что это фототранзистор - это 100%.

Гость
 Добавлено: 24-02-2012 18:09
Спасибо за инфомацию-болтались в неопознанных

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 29-02-2012 13:16


Болгарские оптоприборы инфракрасный светодиод и фотодиод 2Ф2062 3Е1001 из ЗИПа болгарского НМД ИЗОТ-1370

Наверное Клапауций помог бы, если бы не КОТ!

Ну книги-то уцелели


вошел во вкус
Группа: Участники
Сообщений: 117
 Добавлено: 08-03-2012 23:12
ТО325-12,5

пришел поспрашивать
Группа: Участники
Сообщений: 28 		Добавлено: 08-03-2012 23:45
262КП1Б 1083

Гость
 Добавлено: 09-03-2012 00:39
вот тоже-конструёвина ещё та-правда польская-но размерчик внушает-коричневый цилиндрик в правом нижнем уголке с четырьмя ногами-оптрон-кустарно собранный в трубочке(свето и фотодиод)

Гость
 Добавлено: 12-03-2012 03:11
Растровый оптический датчик неизвестно от куда. Далекий аналог энкодера. Удивило в нем конечно многоступенчатая передача оборотов. Честно сказать так и не понял для чего такое передаточное число. Мое мнение такое фотоэлементы наши были *овно поэтому сделали диск на 5 прорезей но сектора оставили большие чтоб иметь четкий сигнал 0-1 при большой но стабильной скорости оного диска.



Вот тоже оптический датчик. Правда это уже реверсивный вариант. Ну это уже раритет скоро будет настоящий. Вот оптические мышки (особенно первые) имеют красивые датчики. Все в позолоте лепота.


А эта так называемая "оптопара" на ФД-263 пришла из советского проигрывателя пластинок. Следила за перемещением тонарма. Вообщем все отпелась ее песенка Сделана конечно на "совесть".



А этот щелевой оптический датчик пришел ко мне из матричного принтера Oki Microline
EE-SJ5 (OMRON)





Гость
 Добавлено: 16-03-2012 18:28
А этот щелевой оптический датчик пришел ко мне из матричного принтера Oki Microline

Сам себе ответил нашел от него описание ничего интересного. Вообщем кака поэтому разобрал.

По случаю дохлости мыши фирмы Defender решил на эксгумацию фото сенсора. Жаль что нет такого "электронного микроскопа" как у Клапауция. Вот наверно там интересно посмотреть нутря. Сенсор А2610. Также нашелся на него даташит. Для себя главное там увидел как это все можно подключить. Были бы мозги можно даже попробовать из такой штуки сделать хоть охрану хоть сканер отпечатков пальцев.

Интересно а если по приколу другую подсветку поставить не в ИК. Например синию как от этого чувствительность пострадает.
Жаль на этой мышке опытов уже не провести.












магистр
Группа: Участники
Сообщений: 1307
 Добавлено: 14-04-2012 14:57
У меня такой не было
Название: Фоточувствительные приборы и их применение. Справочник.МРБ, вып.1214
Автор: С.А.Кайдалов
Издательство: Радио и связь
Год: 1995
Страниц: 120
Формат: djvu, rar+5%
Размер: 2,8 мб
Качество: хорошее

Источник-Натахаус
Линк

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 19-09-2012 14:55
У М.Л. Бараночникова вышел новый справочник по фотоприборам и детекторам.



Когда я её открыл, то просто был в шоке, в хорошем смысле этого слова. Книга из категории must have, однозначно. Шесть с лишним сотен страниц, такого охвата темы в наших книгах еще не было.

главный по тарелочкам
Группа: Участники
Сообщений: 2259 		Добавлено: 19-09-2012 15:07
Книгу я эту видел и собираюсь ее заказать в Харькове. Но хотелось бы узнать у Вас оглавление данной книги.

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 19-09-2012 18:21
хотелось бы узнать у Вас оглавление данной книги.

Уф. Оно двадцать четыре страницы
Завтра попробую его откопировать

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 19-09-2012 18:24
У М.Л. Бараночникова вышел новый справочник по фотоприборам и детекторам.

Интересно посмотреть список детекторов ионизирующего излучения. Полупроводниковые там есть?

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 25-09-2012 16:48
Завтра попробую его откопировать

Скоро сказка сказывается...

Выложил оглавление сюда

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 26-09-2012 10:58
Завтра попробую его откопировать

Скоро сказка сказывается...

Выложил оглавление сюда

Судя по оглавлению замечательный справочник. Но, полупроводниковых детекторов ионизационных излучений 2Х/КХ в нём нет.

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 26-09-2012 11:03
А какие кроме 2Х701 еще есть?

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 26-09-2012 11:32
А какие кроме 2Х701 еще есть?

Бывают на двойку, шестёрку (601 - 604), семёрку и девятку (901, 903)

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 26-09-2012 11:58
полупроводниковых детекторов ионизационных излучений 2Х/КХ в нём нет.

Да, я тоже заметил... Но я и сам только недавно узнал об их существовании

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 26-09-2012 12:32
полупроводниковых детекторов ионизационных излучений 2Х/КХ в нём нет.

Да, я тоже заметил... Но я и сам только недавно узнал об их существовании

Вот детектор 2Х703 вживую:


Вид снизу:

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 01-10-2012 23:01
Привожу классификацию детекторов ионизационных излучений, так, как без этого трудно в этом вопросе разобраться.

В зависимости от вида детекторы подразделяют на следующие классификационные группы:
Детекторы непосредственно ионизирующих излучений:
1 – спектрометрические;
2 – счётные;
3 – токовые;
4 – временные.
Детекторы косвенно ионизирующих излучений:
5 – спектрометрические;
6 – счётные;
7 – токовые;
8 – временные.
9 – запоминающие.

Условное обозначение детекторов состоит из:
1 – цифры, обозначающий материал:
К (2) – кремний, или соединения кремния;
А (3) – соединения галлия;
(4) – соединения кадмия.
2 – буквы Х – обозначающий детектор;
3 – цифры, обозначающий вид детектора;
4 – числа от 01 до 99, обозначающего порядковый номер типа детектора;
5 – буквы русского алфавита от А до Я, обозначающей деление технологического типа на параметрические группы (типономиналы).

Для безкорпусных детекторов в состав обозначения вводят (через дефис) дополнительно цифру 1.

Пример: 2Х201А аА0.339.338 ТУ – (кремниевый счётный детектор непосредственно ионизирующих излучений специального назначения, номер разработки – первый, типономинал – А).

Гость
 Добавлено: 01-10-2012 23:08
Очень ИК-приемники из спектральных приборов типа ИКС. Все производства ЛОМО.

главный по тарелочкам
Группа: Участники
Сообщений: 2474
 Добавлено: 01-10-2012 23:20
Очень ИК-приемники из спектральных приборов типа ИКС. Все производства ЛОМО.

А эти приемники как шли, с приемкой Заказчика?

Гость
 Добавлено: 02-10-2012 01:50
Очень ИК-приемники из спектральных приборов типа ИКС. Все производства ЛОМО.

А эти приемники как шли, с приемкой Заказчика?

Увы, про то мне ничего не известно. Но если на ЛОМО делали ИКС, то про приемку можно не вспоминать. Хотя кто именно делал ИКС я уточню.

Гость
 Добавлено: 02-10-2012 20:16
Некий советский оптодатчик 91 года рождения.
Из маркировки - только номер на корпусе,написанный краской. Тот же номер
на плате.И дата.

главный по тарелочкам
Группа: Участники
Сообщений: 2474
 Добавлено: 02-10-2012 20:40
Некий советский оптодатчик 91 года рождения.

Занятно... Это что же, там бескорпусной К10-17 на ребре устновлен?

Гость
 Добавлено: 02-10-2012 21:00
Никаких маркировок на нем нет.
Повернул,как смог.

вошел во вкус
Группа: Участники
Сообщений: 114 		Добавлено: 21-02-2013 19:34

Прошу помощи в опознании отечественного оптоэлемента.

знающий
Группа: Участники
Сообщений: 369 		Добавлено: 16-03-2013 23:43
Отправлю это фото и сюда тоже.
Слева направо: ФД-263 из советского автомата для счета купюр, два фототранзистора ФТ-1К в разном оформлении - один с жесткими выводами, другой с гибкими и с фторопластовой втулочкой, германиевый фотодиод ФД-1Г, фотодиод ФД-320 для дистанционного управления из телевизоров 4УСЦТ, ИК светодиод АЛ107, и два импортных инфракрасных светодиода.

знающий
Группа: Участники
Сообщений: 369 		Добавлено: 18-03-2013 22:56
Фототранзистор ФТ-1К в варианте с гибкими выводами. Подписанный. Выпуск март 80 года. Знака завода нет.
Светодиоды 3Л107Б (судя по кольцам) на текстолитовой панельке.

мастер
Группа: Участники
Сообщений: 627 		Добавлено: 08-04-2013 16:29
Зверюги фоторезисторные!



Гость
 Добавлено: 08-04-2013 21:03
Зверюги фоторезисторные!

ФСК-Г2 не продаете?

мастер
Группа: Участники
Сообщений: 627 		Добавлено: 09-04-2013 10:30
Зверюги фоторезисторные!

ФСК-Г2 не продаете?

Я бы продал да или вообще бесплатно отдал бы! Но пока не в состоянии этого сделать. Может потом когда нибудь

Гость
 Добавлено: 09-04-2013 10:58
Может потом когда нибудь
звучит не определенно

Гость
 Добавлено: 21-04-2013 00:50
Немного фотоэкзотики:
МЭЛЗовские фотоэлементы Ф-17 и Ф-28. Понравилась конструкция.
Ф-17:
Ф:28

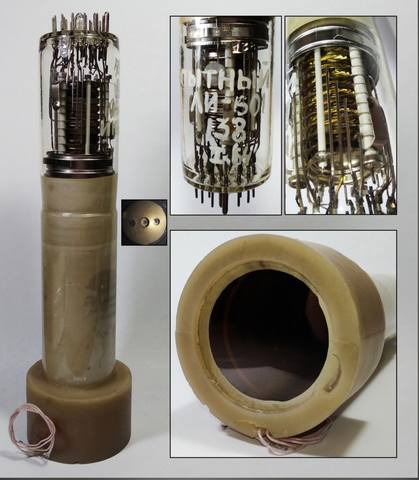

Двухкаскадный ЭОП УМИ-92ШУ для регистрации коротких процессов. Новый, с паспортом.

Гость
 Добавлено: 21-04-2013 20:33

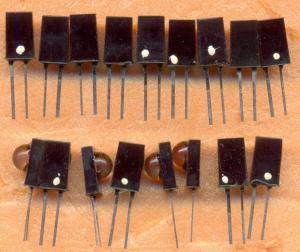

Фотодиоды КДФ101А1 и КДФ101А3(внизу).

Гость
 Добавлено: 30-04-2013 19:37
Фототранзистор АОТ137В1

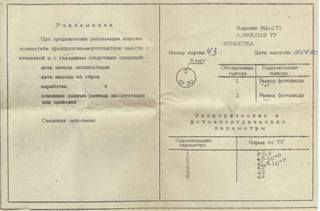

И паспорт на него:

гигант мысли
Группа: Участники
Сообщений: 5086
 Добавлено: 01-05-2013 13:54
Фототранзистор АОТ137В1

Спасибо. Ценная этикеточка.
А нельзя ли сделать фото самого прибора покрупнее и со всех сторон?

Гость
 Добавлено: 01-05-2013 15:58
Конечно можно.

гигант мысли
Группа: Участники
Сообщений: 5086
 Добавлено: 01-05-2013 18:17
Конечно можно.

Спасибо. Все стало намного яснее. Кстати, этот корпус называется "Рефлектор". На заводском чертеже нет указания размеров ширины фототранзисторной и светодиодной частей. Может Вы померяете штангелем до выступа слева и справа и ширину выступа.

Гость
 Добавлено: 01-05-2013 20:24
С моим инструментом измерить размеры не реально.
Сделал скан на миллиметровке.
Может,лучше Вам пару экземпляров в конверте прислать?

пришел поспрашивать
Группа: Участники
Сообщений: 98
 Добавлено: 04-05-2013 21:43
ФСД-Г1

гигант мысли
Группа: Участники
Сообщений: 5086
 Добавлено: 05-05-2013 00:02
С моим инструментом измерить размеры не реально.
Сделал скан на миллиметровке.
Может,лучше Вам пару экземпляров в конверте прислать?

Спасибо. Фото на миллиметровке будет достаточно.
Я чего к Вам пристаю. Этот оптрон почему-то "преследует" меня много лет. В том смысле, что меня часто спрашивают цоколевку или справочные данные почему-то именно на него и, вообще, разные каверзные вопросы задают. А я его ни разу живьем не видел, но как-то отбивался до сих пор. Волей-неволей пришлось нарыть на него материал, а вот чертежи подкачали. И, если на старый корпус КТ-37 есть ещё более-менее понятный чертеж, то чертеж на новый корпус "Рефлектор" совсем малоинформативный. Непонятно, где рабочая поверхность и т.п. Ваши снимки очень помогли дополнить его. Спасибо.
Надеюсь теперь, когда я во всеоружии, по закону подлости, никто уже не обратится за справками.

Гость
 Добавлено: 05-05-2013 02:06
ФСД-Г1

не продаете?

Гость
 Добавлено: 05-05-2013 20:29
Твердотельное реле.

мастер
Группа: Участники
Сообщений: 627 		Добавлено: 06-05-2013 12:36
Вот завалялось ещо со стародавних времён
Фотоэлементы прдположительно с ЧехоСловацкого(ЧССР) прибора FS-1500
для считывания перфоленты!

Гость
 Добавлено: 06-05-2013 21:45

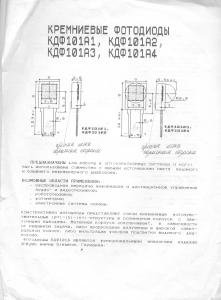

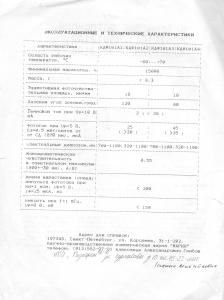

Нашёл этикетку на ранее выложенные фотодиоды КДФ101

пришел поспрашивать
Группа: Участники
Сообщений: 85 		Добавлено: 08-05-2013 21:48

пришел поспрашивать
Группа: Участники
Сообщений: 85 		Добавлено: 08-05-2013 21:49

магистр
Группа: Участники
Сообщений: 1307
 Добавлено: 06-06-2013 21:23
Апну тему.
Фоторезисторы

ФС-К2,ФСК-6,ФСК-1
RPP131,ФСД-1,ФСК-Г1
СФ3-1,СФ2-6,СФ2-5,ФР-764
СФ2-2

3-х элементные СФ2-12

магистр
Группа: Участники
Сообщений: 1307
 Добавлено: 06-06-2013 21:30
Фотодиоды

ФД-К-155,ФД-7Г,ФД-263,ФД-256,ФД-2,ФД-1
ФД-20КП,ФД-10К,ФД-24К

Фототранзисторы

ФТ-1К,ФТГ-4

Гость
 Добавлено: 06-06-2013 22:52
тогда и я немножко диковинок выложу в поддержании темы
неизвестные мне фотоэлементы

опять-же-неопознанный оптрон с открытым каналом

фотодиод "Селен-1"

неизвестный светодиод

неизвестный оптический прибор АР5522Б

фотоэлемент ФЭСС-У3

фотоэлемент ФЭС-10

Гость
 Добавлено: 06-06-2013 22:57
какой-то многоэлементный фотодатчик

ФПУ "Арык"

Фототранзистор ФТ-1(мой ровесник)

индикатор КЛ114(вероятно)


фоторезистор с встроенным сосудом Дюара(охлаждается жидким азотом)

дифференциальный Si фоторезистор от гальванометра Ф117

остальное можно посмотреть здесь и здесь
а здесь Свето и Фото ЭВП-вдруг кому станет интересно

Гость
 Добавлено: 06-06-2013 23:23
Фотодиоды
не продаете случаем?

Гость
 Добавлено: 07-06-2013 14:23

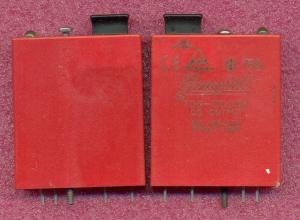

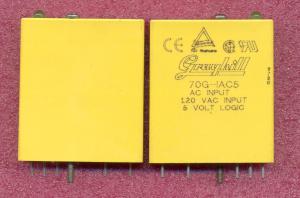

Модули ввода - вывода с оптической развязкой.

гигант мысли
Группа: Участники
Сообщений: 5086
 Добавлено: 07-06-2013 14:58
опять-же-неопознанный оптрон с открытым каналом

Если пятый вывод соединен с корпусом, то на фото, почти наверняка, прототип АОТ137. Так сказать, ручной сборки, т.к. в пластиковый КТ-37 можно упаковать только используя прессформу, которую ещё надо сделать, а это вещь не дешевая. Очень часто прототипы разных микросхем разваривают в металлические корпуса, т.к. это делается силами самих разработчиков, не выходя на производство. Я думаю здесь тот же случай или почти тот же. Все-таки сверху на металлический корпус надет пластиковый презерватив, для которого тоже была нужна прессформа.

мастер
Группа: Участники
Сообщений: 956
 Добавлено: 07-06-2013 21:34


Откуда это?

Гость
 Добавлено: 07-06-2013 21:49
Сдаётся мне что ФЭСы из школьного кабинета физики-хотя может и ошибаюсь

магистр
Группа: Участники
Сообщений: 1307
 Добавлено: 08-06-2013 21:57
Фотодиоды
не продаете случаем?

Какой смысл продавать,если сам покупаю.

Гость
 Добавлено: 09-06-2013 14:26
Фотодиоды
не продаете случаем?

Какой смысл продавать,если сам покупаю.

Всякое бывает

гроссмейстер
Группа: Участники
Сообщений: 1017 		Добавлено: 15-07-2013 12:21
ФСД-Г1
01/1964

магистр
Группа: Участники
Сообщений: 1307
 Добавлено: 07-09-2013 10:54
Селеновый фотоэлемент Ф55С

Гость
 Добавлено: 07-09-2013 13:36
КДФ117А4

Фотодиод "Объ-1"

магистр
Группа: Участники
Сообщений: 1307
 Добавлено: 07-09-2013 14:10
КДФ117А4


Ошибки нет? КДФ117А4 единичный фотодиод,а на снимке явная матрица,похожая на КДФМ4-02 .Правда,3-х элементных матриц я у Мэри не нашел.

Гость
 Добавлено: 09-09-2013 07:52
Утверждать не буду.Упаковки не было,был пакетик из кладовой.
По ведомости именно он.А проверять не стал,обычно у них всё
совпадает.

Гость
 Добавлено: 03-10-2013 00:12
Откуда дровишки не понятно, От чего тоже не совсем ясно. Ясно одно это фотодатчик на основе ФСД-Г2. Младшой брат был выше. Интересно конечно где он был привинчен. Стекло нуууу.. совсем свет не пропускает. У сварщика хоть что то видно тути неути. Так и мысль закралась а не на бомбочку ли тут поглядывали . Толщина стенок просто впечатляет и стекло прозрачное чуть не 1см + к этому паранитовые прокладки. А прибор так и обзовем ВТЧ-IР65



Секло почти вплотную к лампе приложил все равно темно как в попке.

Гость
 Добавлено: 03-10-2013 00:38
Откопал ЗИП от старого доброго Консула.

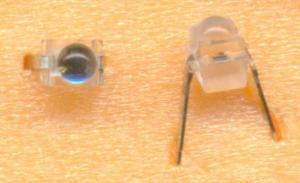

Там парочка фототранзисторов КРХ

пришел поспрашивать
Группа: Участники
Сообщений: 15 		Добавлено: 14-10-2013 12:08
Резистор в клеммнике - потрясающе :)

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 14-10-2013 18:46

АОТ165А. Слева - Протон, справа - ?

Гость
 Добавлено: 14-10-2013 18:47
Резистор в клеммнике - потрясающе :)

Если Вы про ФСД-Г2 это серийное и очень достаточно распространённое изделие(хотя у меня к сожалению пока такого нема)

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 14-10-2013 20:59
А где ФСД-Г2?, там в клеммнике вроде Р1-7

Гость
 Добавлено: 14-10-2013 21:13
А где ФСД-Г2?, там в клеммнике вроде Р1-7

Прошу прощения-не туда смотрел-тот резистор это скорее всего-нагрузка-там выход на транзисторе.Внешний резистор достаточно частое решение у всяких оптических,индуктивных,и других датчиков с универсальным выходом.

Гость
 Добавлено: 23-10-2013 21:49
Вопрос? Не подскажете информацию по фотодиоду ФД-1 (годы производства, этикетки, паспорта и тд). Благодарю заранее.

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 24-10-2013 06:07
Самое старое упоминание по ФД-1 которое я нашёл - "Справочник по полупроводниковым приборам", Лавриненко, 1966г.

вошел во вкус
Группа: Участники
Сообщений: 154 		Добавлено: 28-10-2013 02:25
ЭОПы с моего загашника.

Гость
 Добавлено: 04-11-2013 01:34
фотоэлемент ФЭСС-У3

А НА НЕГО (И на другие элементы) сможете этикетку прислать?

Гость
 Добавлено: 16-12-2013 19:21
Случайное, но довольно любопытное пополнение -- три разновидности микросхем - ПЗС. Из которых два типа -- линейка и один -- матрица.
Все с приемкой ПЗ, возможно, из ракетной техники.

Общий вид:


Матрица ФППЗ17М:


Сдвоенная линейка ФППЗ-8Л:


Линейка ФПЗС1Л:


Ну и, собственно, количество. Если кого-то заинтересует -- готов поменяться


пришел поспрашивать
Группа: Участники
Сообщений: 43 		Добавлено: 17-12-2013 03:36
на линейках ФПЗС1Л 1985 года маркировка нанесена вручную?? товарный знак уж совсем криво нарисован. неужели сидели чуваки с фломастерами и рисовали...

пришел поспрашивать
Группа: Участники
Сообщений: 43 		Добавлено: 17-12-2013 04:06
а,так они там многие от руки маркированы. логотипчик зачотный... "взгляд в небо" и надпись на фпзс1л - "координата" - наверное название темы. похоже микросхемки от летающего,самонаводящегося

главный по тарелочкам
Группа: Участники
Сообщений: 2259 		Добавлено: 17-12-2013 15:38
Ну и, собственно, количество. Если кого-то заинтересует -- готов поменяться

Ой, хочу таких ФПЗСок безумно! На что меняемся?

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 19-12-2013 16:30
Самое старое упоминание по ФД-1 которое я нашёл - "Справочник по полупроводниковым приборам", Лавриненко, 1966г.

"Г.П. Катыс. Оптические датчики температуры. М.-Л. Госэнергоиздат, 1959 (Библиотека по автоматике, вып.6)"

Гость
 Добавлено: 27-12-2013 16:42
Еще один любопытный фотоприемник 1ПП921 -- согласно справочнику, два фототранзистора по схеме Дарлингтона.

Вот справочные данные на него:

главный по тарелочкам
Группа: Участники
Сообщений: 2259 		Добавлено: 27-12-2013 17:00
Еще один любопытный фотоприемник 1ПП921

А у меня есть 192ПП1 80-х годов.

Гость
 Добавлено: 27-12-2013 17:17
Маркировка по новым стандартам уже, ага

пришел поспрашивать
Группа: Участники
Сообщений: 40
 Добавлено: 02-01-2014 13:52
Маркировки нет (есть только номер и дата - XI-47), но судя по виду - ЦГ-3.

Гость
 Добавлено: 04-01-2014 12:13
Маркировки нет (есть только номер и дата - XI-47), но судя по виду - ЦГ-3.

Маркировка у него может проглядываться на торце металлического колпачка

магистр
Группа: Участники
Сообщений: 1307
 Добавлено: 11-01-2014 21:03
6-элементный ФДК-157

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

главный по тарелочкам
Группа: Участники
Сообщений: 2474
 Добавлено: 11-01-2014 22:19
6-элементный ФДК-157

Кристалл в расфокусе получился. Жалко...

магистр
Группа: Участники
Сообщений: 1307
 Добавлено: 11-01-2014 22:45

Кристалл в расфокусе получился. Жалко...



Лучше не получается...

главный по тарелочкам
Группа: Участники
Сообщений: 2474
 Добавлено: 11-01-2014 22:47
Лучше не получается...

Спасибо! Это уже значительно лучше!

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 14-01-2014 17:51
Фотодиод ФД-3:



В таком виде (на катоде двойной провод) фотодиод изготавливали в начале производства.

Упаковка от этого фотодиода:



Чей логотип, кто производитель?

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 15-01-2014 20:44
Фотодиод 1961 года выпуска, да ещё опытный ФДК-1в:



А вот его упаковка:



И опять вопрос. Кто производил? Чей логотип?

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 16-01-2014 13:11
И опять вопрос. Кто производил? Чей логотип?

ГОДОВОЙ ОТЧЕТ "Московский завод "Сапфир"

пришел поспрашивать
Группа: Участники
Сообщений: 43 		Добавлено: 16-01-2014 14:08
ФД-2 упаковка
ФД-2

вошел во вкус
Группа: Участники
Сообщений: 108 		Добавлено: 16-01-2014 20:03
Очень уж ФД-2 похож на 1PP75.

магистр
Группа: Участники
Сообщений: 1307
 Добавлено: 16-01-2014 20:31
Очень уж ФД-2 похож на 1PP75.

Ну разьве что плоские оба.

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 16-01-2014 21:09
Есть мысль шо енто маськовський завод ЕлектроЛямпа. Ныне почивший в бозе, посл. упоминание - завод - "Диод".

Спасибо.
Да, так оно и есть. На логотипе видно стоят Е и Л.


ГОДОВОЙ ОТЧЕТ "Московский завод "Сапфир"

Весьма познавательно, спасибо.

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 24-01-2014 18:16
Весьма своеобразный фотодиод без названия. На нём есть только номер. По габаритам аналогичен ФД-24К, ФД-7К.



Фотодиод вставляется в стандартную ламповую панельку типа ПЛК9

Гость
 Добавлено: 02-02-2014 22:21
По случаю досталась оптопара МД01-А. Данных на нее не нашел.

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 06-02-2014 13:55
Весьма своеобразный фотодиод без названия. На нём есть только номер. По габаритам аналогичен ФД-24К, ФД-7К.



Фотодиод вставляется в стандартную ламповую панельку типа ПЛК9



может здесь есть информация

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 06-02-2014 14:31
Весьма своеобразный фотодиод без названия. На нём есть только номер. По габаритам аналогичен ФД-24К, ФД-7К.



Фотодиод вставляется в стандартную ламповую панельку типа ПЛК9



может здесь есть информация

Это случаем не ФДК-142? Приемную поверхность не видно. У 142 должно быть четыре сегмента.

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 06-02-2014 19:29
может здесь есть информация

Здесь нет таких фотодиодов.

Это случаем не ФДК-142? Приемную поверхность не видно. У 142 должно быть четыре сегмента.

Нет. За ФДК-142 помню ездил на завод изготовитель в Черновцы. Это P-I-N фотодиод с 4 площадками и охранным кольцом. По размерам он побольше будет. Количество выводов у него меньше.
А вот ФД-24К может и аналогом быть.
Сфотографированный фотодиод стоял в какой то установке. На выходе шло два провода.

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 11-02-2014 14:12
Что за фотодиоды ФД-10-129 и ФД-10-511?

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 11-02-2014 14:47
Что за фотодиоды ФД-10-129 и ФД-10-511?

Здесь указано что это площадь чувствительной пластины (через тире)

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 12-02-2014 16:10
Вряд-ли, фотодиоды скорее всего применялись в ВОЛС середины 80-х, либо в лазерных дальномерах

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 13-02-2014 18:52
По случаю досталась оптопара МД01-А. Данных на нее не нашел.

Это МДО1-А, модуль диодный оптронный. Но вот с данными и у меня туго...

магистр тайных сил
Группа: Участники
Сообщений: 1731
 Добавлено: 24-02-2014 02:59
Оптопары ОЭП-2, завод "Измеритель", Черновцы.

пришел поспрашивать
Группа: Участники
Сообщений: 24 		Добавлено: 25-02-2014 23:49
Вот такие есть штуки называется видикон.

Выставляю фото .
Также если кому надо можем договорится есть 3 штуки новые.

Гость
 Добавлено: 26-02-2014 00:27
Весьма своеобразный фотодиод без названия. На нём есть только номер. По габаритам аналогичен ФД-24К, ФД-7К.



Фотодиод вставляется в стандартную ламповую панельку типа ПЛК9



может здесь есть информация

Это случаем не ФДК-142? Приемную поверхность не видно. У 142 должно быть четыре сегмента.

ха-- часом не такой?

он мне достался как опытный 4Х4

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 27-02-2014 21:12
ха-- часом не такой?

Нет. Это совсем другой фотодиод. Валера, у Вас матрица 4х4 а у меня задействовано всего два вывода. В корпусе находится один фотодиод.

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 08-03-2014 15:04


На самом фотоприёмнике ничего не написано. На упаковке вручную сделана надпись ФПУ-21.

Гость
 Добавлено: 08-03-2014 16:42
Возможно, дальнейшее развитие ФПУ-1А? http://www.155la3.ru/fpu1a.htm

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 09-03-2014 15:05
Возможно, дальнейшее развитие ФПУ-1А? http://www.155la3.ru/fpu1a.htm

Очень похожи. Вот только фотодиод другой. Поверхность фоточувствительной части совершенно гладкая.

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 10-03-2014 16:27
Судя по справочнику М.Л. Бараночникова, ФПУ-21 выглядит совсем по другому...

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 10-03-2014 17:17
Судя по справочнику М.Л. Бараночникова, ФПУ-21 выглядит совсем по другому...

Посмотрел Бараничникова, там корпус другой. Но на пачке написано:



К сожалению этикетки нет. Вид внутри:

Гость
 Добавлено: 10-03-2014 22:18
Ну, на сарае тоже написано, а там дрова лежат...
Может, крышку потеряли от родной упаковки.
Но прибор красив...

Гость
 Добавлено: 10-03-2014 22:42
Сегодня, я хочу продемонстрировать один из самых первых и древних ЭОП типа "Стакан Хролста" с маркировкой CV-147 , данный образец, заметьте, новый в родной упаковке.
Этот ЭОП представляет собой два установленных друг в друга стакана, на плоские донышки которых наносились фотокатод и люминофор, так как это самый первый прообраз ЭОП то электронных линз фокусировки в них еще не было. Подаваемое к этим слоям высоковольтное напряжение, создавало электростатическое поле, обеспечивающее прямой перенос электронного изображения с фотокатода на экран с люминофором. В качестве фоточувствительного слоя в “Стакане Холста” использовался кислородно-серебряно-цезиевый фотокатод (S-1), имевший довольно низкую чувствительность, хотя и работоспособный в диапазоне до 1,1 мкм. У данных ЭОП расстояние между фотокатодом и экраном как правило делалось довольно малым, так как из-за разлета электронов, летящих с фотокатода под различными углами из-за отсутствия фокусирующих линз.
Преобразователь был разработан Холстом с соавторами в исследовательском центре фирмы “Филипс” (Голландия) в 1934 году. Он остался известен как “стакан Холста”.

Гость
 Добавлено: 10-03-2014 22:54
я там не особо понимаю как там с этими ссылками работать((

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 12-03-2014 18:33
Ну, на сарае тоже написано, а там дрова лежат...
Может, крышку потеряли от родной упаковки.
Но прибор красив...

Во первых их не одна пачка и на всех одинаково написано. Во вторых для ФПУ-21 из справочника эта упаковка не подойдёт. Скорей всего это внутризаводская маркировка на опытную партию, а там могли их как угодно обзывать.

вошел во вкус
Группа: Участники
Сообщений: 298
 Добавлено: 08-04-2014 19:56
Болометр БМ6-К1, предназначался для спектрометра ИКС-29.

Оптопара ОЭП-16

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 13-04-2014 17:13
А это видикон ЛИ437-1,завалялась пара штук, и заводская упаковка сохранилась:

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 13-04-2014 17:19
И в таком ракурсе:

Гость
 Добавлено: 13-04-2014 20:04
Исправил свой пост.
Сегодня мне удалось приобрести столь редкую и красивую вещь изокон ЛИ-801 (В родной упаковке с паспортом).
Это представитель передающих телевизионных трубок последней модификации ЛИ-801 и ЛИ-802 из семейства суперортиконов, изоконы применялись в интроскопах для контроля сварных швов в металле и в медицинских рентгеновских аппаратах.


Администраторы, пожалуйста, растолкуйте мне чем же плох сайт радикал ру?? я учту все ваши поправки, буду очень благодарен за поправки, ибо полезно знать)

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 14-04-2014 18:08
Такой экземпляр:

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 18-04-2014 15:25
Всё, что на нем написано - 1А8809. Полагаю, что 8809 - это год и месяц выпуска. Остаётся 1А...., не считая логотипа и ромбика:

вошел во вкус
Группа: Участники
Сообщений: 190
 Добавлено: 18-04-2014 15:28
это 3Л341А

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 18-04-2014 15:35
это 3Л341А

Благодарю!

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 23-04-2014 19:32
Фоторезистор ФС-К1. Производитель Тонди, Таллин. Год изготовления установить не удалось.

магистр
Группа: Участники
Сообщений: 1307
 Добавлено: 23-04-2014 20:09
На ребре окружности смотрели? По крайней мере на Алмазовских там.

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 23-04-2014 20:39
На ребре окружности смотрели? По крайней мере на Алмазовских там.

На ребре надписей нет. На упаковке даты изготовления не видно.

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 23-04-2014 23:59
Здесь mretro разобрал коробочку и увидел год на типографском заказе. Полагаю будет примерно то же время, судя по названию через тире. Вначале предприятие называлось завод полупроводниковых сопротивлений, а в 59-м уже Таллинский радиотехнический завод им. Ханса Пегельмана.

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 24-04-2014 10:14
Плата УЭП, источник электропитания от радиорелейной станции "Радан". И эдесь 3ОР124А:

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 25-04-2014 23:14
Здесь mretro разобрал коробочку и увидел год на типографском заказе. Полагаю будет примерно то же время, судя по названию через тире. Вначале предприятие называлось завод полупроводниковых сопротивлений, а в 59-м уже Таллинский радиотехнический завод им. Ханса Пегельмана.

Спасибо за подсказку. После долгих изысканий обнаружилось, что место на бумаге где стоит дата заклеено, причём наглухо. Просмотр на "просвет" показал дату как у Владимира 59 год и тот же месяц. Единственное отличие от фоторезистора Владимира это белая крышка, что для фотоприборов нетипично.

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 26-04-2014 00:33
Широкораспространенные:

знающий
Группа: Участники
Сообщений: 345
 Добавлено: 21-05-2014 16:38
ОЭП-14-1

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 21-05-2014 21:23
Красивый индикатор FIP60B30T (NEC)

Здесь подробней http://tube-tester.com/sites/nixie/datvfd/fip60b30t/fip60b30t.htm

Гость
 Добавлено: 06-06-2014 23:13
Сегодня у меня скромное пополнение в коллекции :-)
Это импульсный электроннооптический преобразователь УМИ-92ШУ с усилением яркости изображения, эоп имеет кислородно-цезиевый фотокатод, быстродействующий электронный затвор, отклоняющую систему, два каскада усиления и предназначен для высокоскоростной фотографии сверх-быстропротекающих слабосветящихся процессов происходящих как в видимой, так и в инфракрасной области спектра.
Паспорт на эоп так же имеется.


Так как паспорт в виде брошюры, фотографировать весь не стал.

Гость
 Добавлено: 08-06-2014 10:58
Попались мне в руки так называемое твердотельное оптореле, хотя я возможно и ошибась в терминах, но другого названия придумать не мог. Не мог так же найти и точные характеристики этого "чуда устройства", мне стало интересно, что же кроется за таинственными цифрами, которые так любят придумывать наши разработчики, иногда кажется что они просто из пальца высасывают всевозможную кодировку, легко узнаваемую, но иногда никак неукладывающуюся в их стройную систему всего одним, двумя, а иногда серией знаков. С таким же успехом можно было бы нанести китайский иероглиф... Хотя на корпусе этой релюшки можно было бы нарисовать всю схему, с полным обозначением всех компонентов, а с обратной стороны указать все характеристики, что часто можно увидеть на зарубежных устройствах.

РЕЛЕ 19.10ТМ-1-8



Получается если выполнить схему этого устройства обычным монтажем прямо на плате, то экономия будет налицо, компактный более эффективный монтаж, причем легко ремонтопригодный. А так приходится носистся по всему миру в поисках конкретного эземпляра с уникальным обозначением, по сути ничего не значащим. Разработчики туды их...

Гость
 Добавлено: 08-06-2014 12:20
Получается если выполнить схему этого устройства обычным монтажем прямо на плате, то экономия будет налицо, компактный более эффективный монтаж, причем легко ремонтопригодный. А так приходится носистся по всему миру в поисках конкретного эземпляра с уникальным обозначением, по сути ничего не значащим. Разработчики туды их...

Не надо огульно охаивать разработчиков. Вполне логично предположить, что для устройства, в котором стоит десяток-другой подобных реле, такая компоновка куда более оптимальная -- плотность монтажа будет выше при вертикальном расположении. А если к устройству еще и повышенные требования к защите от внешних воздействий -- то и тут проще каждый модуль защитить, нежели одну плату с кучей элементов. Это все имхо, конечно.

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 08-06-2014 13:26
Полное название оптореле 5П19.10ТМ-1-8 фирмы "Протон-импульс". "Внутрянку" только видать поменяли на импорт
Даташит МОС3083 - оптрон
Даташит MAC4DCN - симистор

Гость
 Добавлено: 08-06-2014 16:56
Сразу видно несоответствие, симистр четырехамперный, а по обозначению в даташите рэле должно выдерживать восемь ампер, но вот незадача при килловатной нагрузке оно и сгорело...

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 08-06-2014 18:15
Прошу прощения, пропустил картинку с максимальными режимами
Ток нагрузки у него до 1А, просто в маркировке упущено напряжение изоляции, а через тире идет ток и напряжение (амплитудное или постоянное) "-1-8" - 1А 8х100В, на корпусе 380В до этого рабочее напряжение (по даташиту максимальное 560В действующее)

Гость
 Добавлено: 08-06-2014 18:38
На одном из сайтов я нашел предельно допустимые характеристики, там четко было написано 1А, но я подумал что в даташите на реле указано 8 ампер, ибо нигде не сказано что некоторые знаки в обозначении имеют так сказать неважное значение и могут пропускатся, мол сам догадайся, поэтому решил дать нагрузку плавно увеличивая ее, около киловата оно и грохнулось, хороший запас. Но в реале, на корпус нужно было наносить китайский иероглиф ибо ихняя система обозначений от лукавого...

Гость
 Добавлено: 08-06-2014 19:17
Сегодня у меня скромное пополнение в коллекции :-)


Эхх - осталось где-нибудь добыть камеру использующую сий девайс.

Кстати - судя по тому кк часто они появляются в коллекциях их сделано было немало, значит и камер немало.

Гость
 Добавлено: 08-06-2014 19:20
Получается если выполнить схему этого устройства обычным монтажем прямо на плате, то экономия будет налицо, компактный более эффективный монтаж, причем легко ремонтопригодный.


На самом деле это новодел, для замены подобных габаритно оптореле. В тех релюхах (вскрывал лет 10 назад, когда ремонтировал пром оборудование) потрохов чуть более, так как цепочка ZVS была по моему на 2х транзисторах и симмистор был бескорпусным. (Оптрон - корпусной). Если у кого есть варианты конца 80х, начала 90х - такую разберите.

Гость
 Добавлено: 10-06-2014 20:51
По просьбе уважаемого Wladimir_TS, я выложу фото электроннооптической камеры ФЭР-2, в которых как раз таки и использовались данные импульсные ЭОП серии УМИ и ПИМ.
(фото камеры найдено в сетях интернета)

На последней фотографии два монстра тоже мои ;-)

Гость
 Добавлено: 11-06-2014 08:38
А какие-нибудь описания этих камер, документация - доступны ?

Гость
 Добавлено: 11-06-2014 12:45
Конечно есть, всегда пожалуйста)

http://bifocompany.com/rus/text/40-VNIIOFI%2040.pdf

Гость
 Добавлено: 11-06-2014 22:22
OMEGATRON пролистал ради познания и на 8 стр.удивился записи При этом графическая скорость развертки электроного луча в ЭОП составила около семи скоростей света . Я думал такое только в "Star Trek" возможно. Жесть по - русски!

Гость
 Добавлено: 11-06-2014 23:23
Я стесняюсь спросить, а что в этом необычного? Переноса материи здесь не происходит, посему законы физики в части постулата о предельности скорости света не нарушаются. Классический пример -- световой зайчик по очень удаленной стене можно перемещать со скоростью, сколь угодно превышающей скорость света.

Гость
 Добавлено: 12-06-2014 18:59
Эту статью я читал, мне интересен принцип действия и конструкция такой камеры.

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 17-06-2014 19:31
5П19А-2,5-1
внутри два полевика IRF520 + оптрон(неизвестный, но похож на АОД130)

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 17-06-2014 19:36
5П19.10ТС-1-6
симистор бескорпусный + оптрон 5П50-2 (АОУ163А) + МЛТ-0,5 + 2шт МЛТ-0,25-1МОм

гигант мысли
Группа: Участники
Сообщений: 5086
 Добавлено: 18-06-2014 02:06
Разработчики туды их...

Я знаю разработчика лично. И в защиту могу сообщить, что эта конструкция не произвол разработчиков, а борьба за заказы. Ещё и не таких уродцев бывает рождает промышленность стремясь побыстрее удовлетворить капризы заказчика. Переход от электромагнитных реле к электронным в военной промышленности происходит очень мучительно и конкретное реле это "щепки" от этого процесса. Первое поколение. На сегодня появились уже довольно зрелые конструкции "оптореле". Металл, золото, красота. Военные довольны.
Не надо судить разработчика слишком строго. Тем более, что данный пример нетипичен. Это скорее свидетельство успеха, чем провала.

знающий
Группа: Участники
Сообщений: 446
 Добавлено: 18-06-2014 05:12
kolbasNIC, а какой смысл так извращаться если внутри все равно импорт? Не проще было просто заказать зарубежный тип?
Логично предположить что в современных экземплярах уже все отечественное?

Гость
 Добавлено: 18-06-2014 19:36
Разработчики туды их...

Не надо судить разработчика слишком строго. Тем более, что данный пример нетипичен. Это скорее свидетельство успеха, чем провала.

Если честно мне большая часть истории с разработками интересна только как простому обывателю, типа а как это делается, узнал и забыл, то что спроектировано и изготовлено имеет вполне определенные характеристики, которые в полном объеме должны соответствовать маркировке, ну скажем так, если это транзистор КТ315А, то он никак не может быть КТ315В... Я совсем не хотел оскорбить разработчика, просто не верно выразился и сейчас поясню почему... Любая катастрофа, это цепь случайных событий...
Еще в советское время запускали опытную технологическую линию, и нам было дано задание на разработку преобразователей для датчиков давления, все бы ничего, разработали, спаяли опытный образец, довели до ума и решили что оставшиеся устройства будут паять монтажники из другого отдела, мы им подобрали всю комплектуху на складе, датчики смонтировали, они простояли всю зиму, весной уже после успешных испытаний, с изменением температурных режимов в цехе, началась катавасия с нашими датчиками, нашли неисправность быстро, конденсаторы оказались не с тем ТКЕ, в общем новая кладовщица ссыпала в одну кучу то что нам надо, но не учла, что эти конденсаторы отличаются по термостабильности и промаркированы разными буквами, слепошарая в общем оказалась и не разглядела разницы, ее не наказали, но влетело по самое ни хочу...
понадобились нам транзисторы, КТ815В, прихожу, получаю, говорит с буквой «В» нету, потом кудато звонит, и убеждает меня что были какие то изменения и мне нужно получить с буквой «Г», ну я не в курсе, поворчал немного, она бери или иди туда откуда пришел, взял... Выяснилось, что кто то чего то не понял, в общем отправили меня назад, менять их... Тетка помня прошлые события, подошла к возврату с полной серьезностью, в отделе зачем то вскрыли часть коробок, она увидела транзюки, на которых как она выразилась написано черти че, вы там все подменили констатировала она, никакие уговоры не помогали, в общем пришли к выводу, пускай на складе найдет и вскроет такую же коробку и увидит что там написано тоже самое, идет, вскрывает, немая сцена, пля на всех транзисторах того же завода, того же года и месяца, и того же ТУ!!!, но другой партии присутствует полная маркировка... Влетело всем, кладовщице за незнание материла, нам за то что получили комплектуху поверив на слово, непонятно кому...
Вот тогда я и задумался, номиналов элементов у нас было в то время не так уж и много, цифро буквенную маркировку без всяких проблем умели наносить на любую поверхность, вот только я никак не мог понять, зачем разработчикам понадобилось использовать цвета и различные геометрические знаки для маркировке транзисторов (резисторы не в счет), они что не наигрались в детстве??? эта маркировка и по сей день достает по полной, иногда невозможно понять, что одной точкой хотели выразить разработчики и производители, и как эта точка облегчила им жизнь совсем непонятно.... Может проясните???
Из за того что конкретные оптопары выше, были промаркированы черти как, а люди получавшие когда то их, давно уволились, нам пришлось в очередной раз потерять кучу времени, проще было не исходить из того что есть в складских остатках, а заказать новые детали, под конкретное устройство... хотели как лучше, а получилось как всегда.

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 19-06-2014 16:15
Логично предположить что в современных экземплярах уже все отечественное?

Навряд ли, например на приведенном выше 5П19А, в техописании указан КП922, а в оптроне IRF520. Думаю сейчас как раз все импортное, потому что IRF520 в магазинах продаются, а КП922 что-то не встречаются.

Гость
 Добавлено: 21-06-2014 01:18

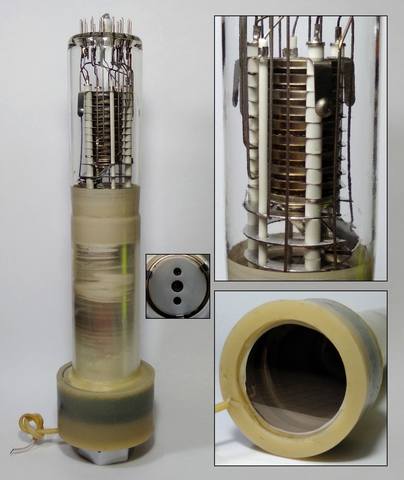

Был подарен одним хорошим человеком очень интересный прибор-Фотоэлектронный умножитель, и не просто фотоумножитель, а это экспериментальный фотоэлектронный умножитель с коаксиальным выводом сигнала, данный образец (смею предполагать) был разработан советскими инженерами в лаборатории научно-исследовательского института (всем известного как ВНИИОФИ) есть предположения, что этот фэу из семейства быстродействующих фэу на подобии 25ЭЛУ-Ф12 и тому подобное, данный прибор имеет очень своеобразное исполнение фотокатода щелевого типа (Состав S1-Кислородно-серебряно-цезиевый), который расположен внутри колбы на металлической арматуре (а не распылен как у обычных ФЭУ на входном окне колбы, что крайне впечатлило!), подфокусирующие электроды выполнены тоже очень нестандартно (в виде ковшеобразных пластин которые соединены тонкой проволочкой), конструкция цоколя с коаксиальным выводом сигнала дает о себе знать то, что дынный прибор использовался в качестве первичных измерительных преобразователей в измерительных целях с осциллографическими регистраторами при исследовании быстродействующих процессов в видимой и ближней инфракрасной областях спектра. Я просто поражен качеством сборки и монтажа арматуры в приборе, меня в некотором смысле берет оторопь от столь фантастических и сумасшедших воплощений инженерной мысли!
Вот похожий фэу у зарубежного коллекционера, такая коллекция заслуживает внимания и уважения, ну и сам коллекционер тоже!
http://lampes-et-tubes.info/pm/pm074.php?l=e

мастер
Группа: Участники
Сообщений: 532
 Добавлено: 21-06-2014 02:50
Спасибо, чудесная коллекция !

Гость
 Добавлено: 21-06-2014 03:02
Вот ссылка на его коллекцию: http://lampes-et-tubes.info/pm/gallery.php?l=e

У меня лично все работает, может быть что ссылка в посте встала криво :-/

Гость
 Добавлено: 22-06-2014 00:15
Вот еще тройка экспериментальных(возможно мало-серийные)фэу, утверждать ничего не буду, так как, лично Я такие приборы вижу впервые.
Кто уже сталкивался с подобными фэу, прошу поделится какой либо информацией :-)

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 22-06-2014 11:48
Кто уже сталкивался с подобными фэу, прошу поделится какой либо информацией :-)

На них типы какие-нибудь написаны или называются они как-то?

Гость
 Добавлено: 22-06-2014 13:35
Ничего нет, только клепанные бирки с надписями из 4ох цифр и все.

Гость
 Добавлено: 23-06-2014 21:11
Вот еще пару интересных экзотичных приборов:

1) Это довольно интересный экземпляр, фотокатод у него сурьмяно-цезиевый, фокусирующий диск и 11 ступеней усиления, в ЭТОМ образце меня тоже не менее порадовала конструкция, Во первых, очень своеобразная "змеевидная" система динодов что очень забавно. Во вторых, меня удивило что в входной камере ФЭУ целых 2 подфокусирующих кольца после фотокатода, а за тем фокусирующий диск, судя по всему как раньше выполняли боковые электроды в виде "тарелочек" впаянных в стекло, можно сделать следующие предположения, то что этот фэу произведен был тоже в лаборатории ВНИИОФИ, так как я заметил что именно у ВНИИОФИ-нских ФЭУ, ЭОПов и фотоэлементов встречается такой тип вывода :)


2) Это куда проще и скромней прибор-ЭОП, данный эоп собственной персоной тоже творение инженеров ВНИИОФИ, в принципе, сам эоп ничего особенного(0-поколения), к сожалению краска была в ужасном состоянии(ну я ее и решил всю снять), меня впечатлили внушительный размер, красота и сочность фотокатода, мне удалось выяснить то, что данный образец использовался в астрофизических целях (телескопах), зовется прибор по имени УМ-90(данный образец это самый маленький эоп из серии "УМ"), паспорта к сожалению не было.
Вот ссылка со статьей там где они применялись: http://www.crao.crimea.ua/izvcrao/104_3/69-74.pdf

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 05-07-2014 23:27
Попались древние фоторезисторы ФС-А1:



На резисторах год не указан. Чей логотип - римская 5 с ромбиком?

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 07-07-2014 11:30

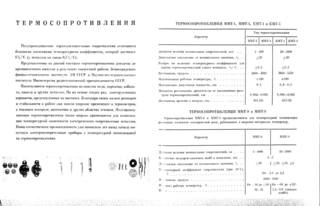

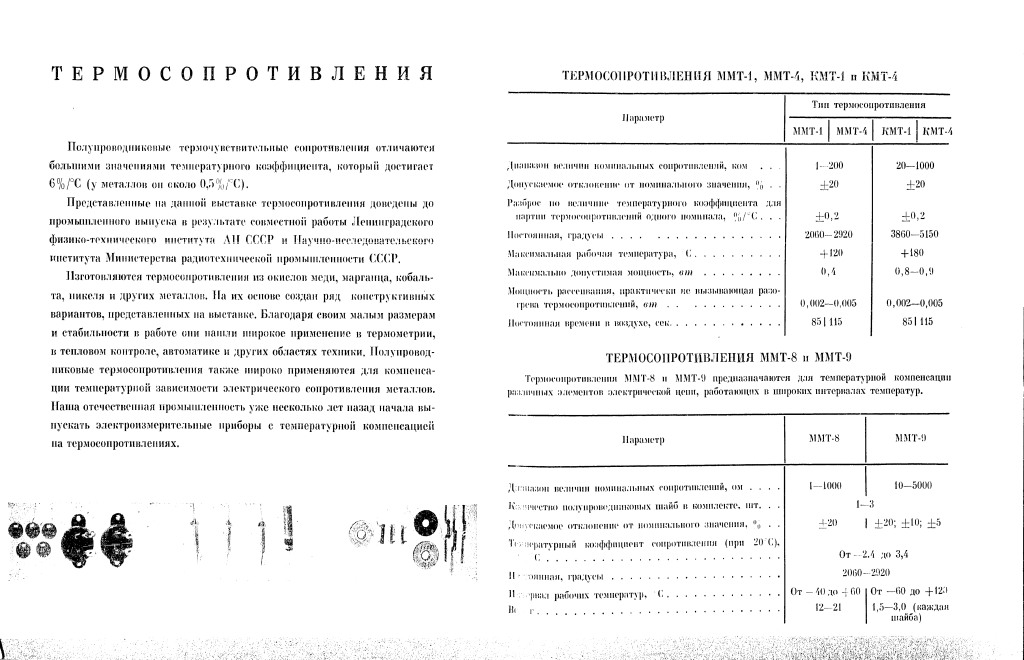

Вот, похожий случай. По странному стечению обстоятельств этот товарный знак появляется на ММТ и фотосопротивлениях ФС. Позже 61 года не встречался.
Не подскажите чьи логотипы на ММТ-8?

вошел во вкус
Группа: Участники
Сообщений: 207 		Добавлено: 10-07-2014 20:00
Вот какая штука попала сегодня Похоже с прибора ночного наблюдения.

гигант мысли
Группа: Участники
Сообщений: 5086
 Добавлено: 10-07-2014 22:08
Попались древние фоторезисторы ФС-А1:



На резисторах год не указан. Чей логотип - римская 5 с ромбиком?

Вроде это не "римская 5 с ромбиком", а "три квадратика", но на самом деле дело темное. Я полагаю, что это похоже на знак "Южноуральского завода радиокерамики". Мне помнится, что мы уже обсуждали этот логотип.
В переснятых мной за последние годы книжках по истории электроники вроде мелькала информация по началу производства фоторезисторов и там было что-то про заводы, но я уже не могу вспомнить, где конкретно. Может у кого-нибудь память получше.
Кстати о памяти. Опять пытался вспомнить в каком советском справочнике была информация по 546ХК1. Даже написал письмо В. Козаку, но он тоже не помнит.
Раз уж пошло про логотипы, хочу сообщить, что получил письмо из Воронежской фирмы "Веста" с подтверждением принадлежности логотипа "латинская V в треугольнике" этой фирме. Отразил этот момент на сайте.

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 11-07-2014 20:18
Здесь http://kxk.ru/dustyattic/v1_676363_6.php уважаемый Pedro писал:
546ХК1 описана в толстом справочнике Тарабрина за 81 год.

гигант мысли
Группа: Участники
Сообщений: 5086
 Добавлено: 12-07-2014 01:48
546ХК1 описана в толстом справочнике Тарабрина за 81 год.

Может существует два издания справочника Тарабрина за 1981 год? В моем такой микросхемы не описано, хотя он толстый, очень толстый.


Или микросхема не указана в содержании? Я на всякий случай перелистал, но ничего не нашел. И, вообще, я как раз по этому случаю приобрел все издания справочника Тарабрина. И ни в одном из них нет 546ХК1. Хотя я сам лично хорошо помню, что видел описание такой микросхемы в какой-то книге. Вопрос: в какой?

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 12-07-2014 18:25
У Вас "Справочник по интегральным микросхемам", а я так понял он называется "Интегральные микросхемы" того же автора за 1981г

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 15-07-2014 13:46
У Вас "Справочник по интегральным микросхемам", а я так понял он называется того же автора за 1981г


Тарабринские справочники "Интегральные микросхемы" выпускал "Энергоатомиздат. У меня нет такого за 1981г, есть только за 1985 год. Там уже этой серии нет.

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 15-07-2014 16:03
У меня в электронном виде за 1983 и 1985, в них нет. Подождем ответа уважаемого Pedro , это он про это писал.

Гость
 Добавлено: 19-08-2014 17:10
Продемонстрирую я вам еще парочку ВНИИОФИнских монстриков :-)

1) Достался мне еще один фотоэлектронный умножитель монструозного вида и внушающих размеров, и не просто фотоумножитель, а это экспериментальный линейный фотоэлектронный умножитель с коаксиальным выводом сигнала 14ЭЛУ-ФС, данный образец был разработан советскими инженерами в лаборатории научно-исследовательского института (всем известного как ВНИИОФИ), данный прибор имеет очень своеобразное исполнение фотокатода щелевого типа (Состав S20-сурьмяно-цезиевый),у этого образца фотокатод напылен на линейную линзу как у обычных ФЭУ на входном окне колбы, подфокусирующие электроды выполнены тоже очень нестандартно (в виде ковшеобразных пластин которые соединены тонкой проволочкой), конструкция цоколя с коаксиальным выводом сигнала дает о себе знать то, что дынный прибор использовался в качестве первичных измерительных преобразователей в измерительных целях с осциллографическими регистраторами при исследовании быстродействующих процессов в видимой и ближней инфракрасной областях спектра.
Этот прибор меня просто сразил наповал своей роскошностью, качеством сборки и размерами!


2) Продолжим истории ВНИИОФИнских монстриков, и так, подаренный хорошим человеком SUSLOX со смежного форума сверхбыстродействующий фотоэлемент с щелевым линейным фотокатодом как у ФЭУ, кой раньше тут уже демонстрировался.
коаксиальный вывод сигнала выполнен очень своеобразно(внешняя бобышка легко вытягивается из обоймы, так как крепится она посредством цангового зажима, центральная цанга откручивается и там на подобии болта на который центральная бобышка накручивается, а "болт" и внешняя металлическая юбчонка изолированы друг от друга керамической шайбой, которая служит как вакуумный изолятор и как спай электродов, к сожалению я не смог сфотографировать участок коаксиального спая так как, это все слишком глубоко и практически не видно).
Прибор меня конечно тоже поразил не меньше чем остальные!

пришел поспрашивать
Группа: Участники
Сообщений: 10 		Добавлено: 30-08-2014 22:29

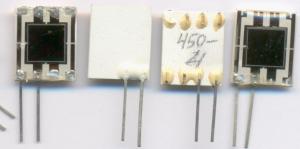

Досталась вот такая платка. Очевидно - блок эл. коммутации.
Что внутри, не смотрел.
Скорее всего фотоизолятор наподобие PVI и пара мосфетов с соответствующими параметрами.
Для построения разработчиками нестандартных устройств компания International Rectifier специально разработала новый прибор — так называемый фотоэлектрический изолятор PVI (рис. 1з, и). Структурно такой изолятор представляет собой светоизлучающий диод на входе и фотодиодную матрицу с номинальным напряжением 5 В на выходе. Оптический канал обеспечивает развязку между входом и выходом до 3750 В. Конструктивно такие приборы выполнены в нескольких вариантах

Гость
 Добавлено: 31-08-2014 01:22
Досталась вот такая платка. Очевидно - блок эл. коммутации.
Что внутри, не смотрел. Скорее всего фотоизолятор

Вы, уважаемый, предыдущую страницу смотрели. Там вроде все по косточкам разобрали.

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 31-08-2014 08:05
Ну не совсем все разобрали, но многое. По 19.10П-1-4 там есть, только "5П" вначале упущено, по 5П20Б-2,5-4 в листке ниже такой же но на 1А - 5П20Б-1-4

пришел поспрашивать
Группа: Участники
Сообщений: 10 		Добавлено: 31-08-2014 15:06
Ну конечно смотрел, причем - все страницы, прежде чем написать.
Я, так сказать, для общей информации.
Я же не спрашивал по ним данным, хотя последние две в линейке на плате, похоже, не стандартные, заказные (не нашел по ним ничего).
Об этом косвенно свидетельствует и то, что бумажные этикетки на них наклеены.

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 31-08-2014 17:34
Я же не спрашивал по ним данным, хотя последние две в линейке на плате, похоже, не стандартные, заказные (не нашел по ним ничего).
Об этом косвенно свидетельствует и то, что бумажные этикетки на них наклеены.

Не думаю что они заказные, просто у Протона есть тенденция некоторые виды выпускать с бумажной маркировкой

пришел поспрашивать
Группа: Участники
Сообщений: 10 		Добавлено: 31-08-2014 19:05
Тогда почему же на них нигде нет данных?
Или я плохо искал?
(ток, напряжение и ток управления на них написан, но хотелось-бы подробностей)

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 31-08-2014 19:33
Можно здесь посмотреть
http://www.proton-impuls.ru/apindex.php?&mod=main&task=view&atid=110&taskid=Продукция
http://www.proton-impuls.ru/apindex.php?&mod=main&task=view&atid=80&taskid=Твердотельные реле

пришел поспрашивать
Группа: Участники
Сообщений: 10 		Добавлено: 31-08-2014 20:13
Спасибо за ссылки.
Очевидно, вот это они.
Только мои все-же, видимо, из первых - корпус явно отличается от серийных 19П, и толщина корпуса не вписывается в допуски.
Пытался располовинить по шву - не вышло.

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 11-09-2014 17:12
Пульс-пара коммутирующая ППК, http://www.proton-impuls.ru/apindex.php?&mod=main&task=view&taskid=209


зашел на огонёк
Группа: Участники
Сообщений: 8
 Добавлено: 30-09-2014 22:06
Попался мне вот такой миниатюрный электронно-лучевой прибор, без маркировки.

гроссмейстер
Группа: Участники
Сообщений: 1017 		Добавлено: 12-11-2014 15:54
Один из первых ИЛПН.

№008

мастер
Группа: Участники
Сообщений: 537 		Добавлено: 07-12-2014 18:01
ФСК-2Г от управления уличным освещением:

Гость
 Добавлено: 31-01-2015 02:17

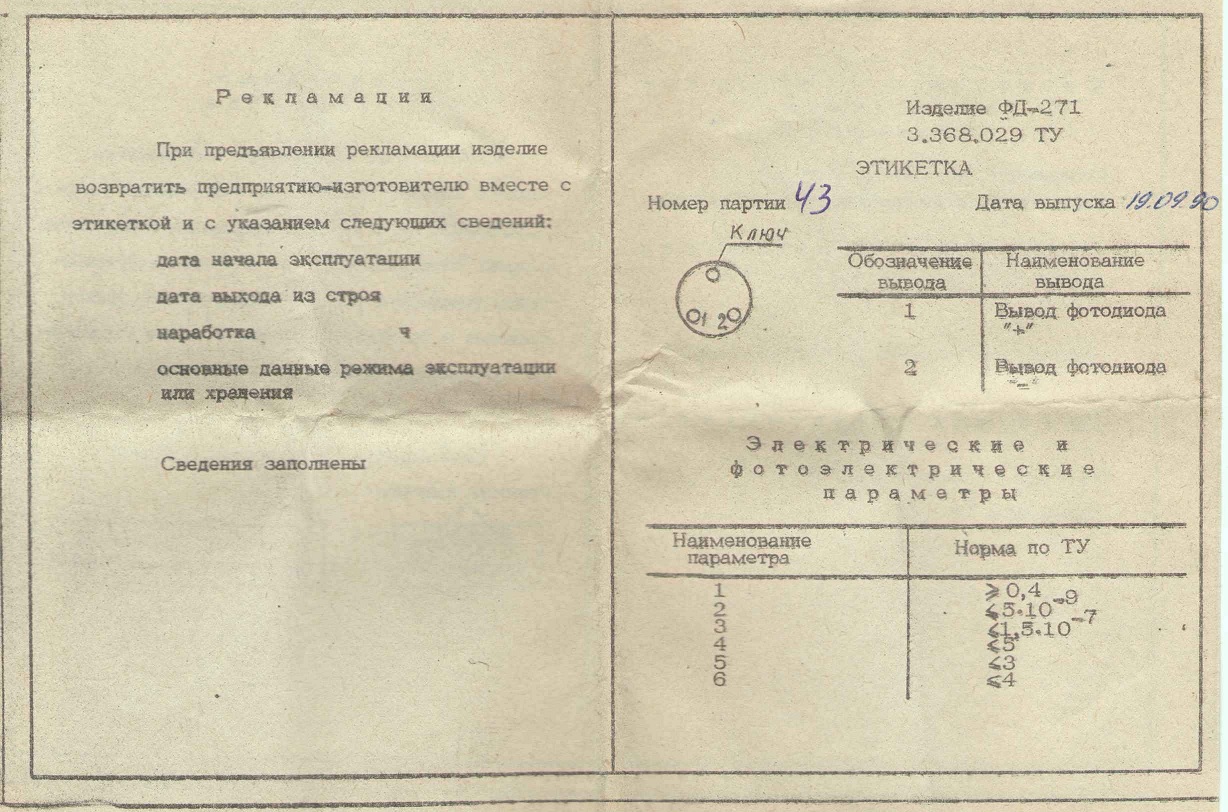

1. Фотодиод в необычном исполнении -- многоножка под обычную пальчиковую панель, но при этом явно не четырехквадрантный. Маркировка -- чисто цифровая 9.11.669.24


2. Необычный и неопознанный пока что ФЭУ:



3. Еще более необычный фотоприбор -- по видимому, аналог того, что лежит в теме-опознайке тут: Пока нет уверенности, что это ФЭУ. Был в точно таком же зеленом герметике.

вошел во вкус
Группа: Участники
Сообщений: 176 		Добавлено: 31-01-2015 16:30
SilverRay, По пункту 3, возможно под зелёным герметиком в области выводов может прятаться резисторный делитель напряжения так необходимый в работе ФЭУ.

Гость
 Добавлено: 31-01-2015 17:05
Тут я особо и не сомневаюсь -- есть там делитель, причем для импульсного режима, раз стоят три конденсатора. Но вот тип сходу опознать не удалось -- по чертежам внешнего вида ФЭУ с таким уширением в цоколе не нашлось.

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 01-02-2015 00:19
Попался мне вот такой миниатюрный электронно-лучевой прибор, без маркировки.

Походе на видикон.

1. Фотодиод в необычном исполнении -- многоножка под обычную пальчиковую панель, но при этом явно не четырехквадрантный. Маркировка -- чисто цифровая 9.11.669.24

Аналогичный фотодиод я выставлял где то на форуме. Скорее всего этот фотодиод выпускался в малом количестве и официального, гостированного названия не имеет.

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 01-02-2015 13:42
3. Еще более необычный фотоприбор -- по видимому, аналог того, что лежит в теме-опознайке

Похож на ФЭУ-17А

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 01-02-2015 13:51
2. Необычный и неопознанный пока что ФЭУ:

Похож на ФЭУ-62

Гость
 Добавлено: 01-02-2015 17:19
Похож на ФЭУ-17А

Похож на ФЭУ-62

Боже ж ты мой... Ткните, пожалуйста, пальцем хоть во что-то общее у приведенных мной приборов с тем, что вы указали:

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 01-02-2015 17:35
Извиняюсь что оказался не прав, так как я смотрел начертание в справочнике, на вид было похоже, поэтому я написал что ПОХОЖ .

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 03-02-2015 15:04
ОЛ201А - весьма редкое изделие:

пришел поспрашивать
Группа: Участники
Сообщений: 86 		Добавлено: 06-02-2015 20:49
Вот такой вот ЭОП мне попался. 6ЭП21МГ




Хотел запустить , оказалось , что сама трубка разбита. Информации про характеристики трубки нет никакой.

Гость
 Добавлено: 06-02-2015 23:05
Да вроде обычный двухкаскадник-"нулевка". Где-то инфу видел, надо вспомнить.

пришел поспрашивать
Группа: Участники
Сообщений: 86 		Добавлено: 06-02-2015 23:44
А не у кого случаем такой лампы нет?

Гость
 Добавлено: 07-02-2015 00:00
Если в Мск -- на Митьке вполне могли попадаться.

Гость
 Добавлено: 15-02-2015 00:41
Вот, кстати, оно же:

мастер
Группа: Участники
Сообщений: 956
 Добавлено: 24-02-2015 10:28
А почему у лазерного диода выдранного из ДВД,СДрома,и проч.надо фокусировать пучок в точку линзой?Нас же вроде учили что когерентный,там,строго параллельный,типа,должен быть.

Гость
 Добавлено: 24-02-2015 12:28
Потому что у бОльшей части п/п лазеров, даже не многоэмиттерных, диаграмма направленности в виде лепестка, и даже с боковушками иногда. Да и с когерентностью и монохроматичностью у них все довольно грустно.

пришел поспрашивать
Группа: Участники
Сообщений: 86 		Добавлено: 24-02-2015 16:39
Если в Мск -- на Митьке вполне могли попадаться.

Туда я первым делом и поехал... Только в одном месте меня обнадежили
Сказали типа через неделю может появится такой.

гроссмейстер
Группа: Участники
Сообщений: 1017 		Добавлено: 18-03-2015 20:44
ФЭУ-58

магистр
Группа: Участники
Сообщений: 1307
 Добавлено: 21-03-2015 18:06
3ОР124А.

главный по тарелочкам
Группа: Участники
Сообщений: 2259 		Добавлено: 27-05-2015 14:19
Интереснейший вакуумный фоторезистор ФСВ-16. Редкая, однако вещь.

Гость
 Добавлено: 02-06-2015 23:20
Стоило только понадеяться, что период добывания фото-ЭВП наконец-то закончился -- так на тебе. И приборы такие, что не взять нельзя...

1. Пара приборов из ВНИИОФИ -- по всей видимости, из серии ЭЛУ. Название одного известно, название второго нет.


1а) Прибор 33ЭЛУ-Ф12. Имеет типично ВНИИОФИшный конструктив цоколя. Предположительно "33" -- это диаметр входного окна. К сожалению, весь закрашен, а обдирать его по примеру некоторых особо одаренных желания нет никакого. Поэтому только общий вид, вид со стороны входного окна и вид на цоколь.




1б) Куда более интересный, но безымянный прибор. Предположительно -- одна из разновидностей диссектора с секцией вторичного умножителя. Удивило отсутствие таблеточного/распыляемого геттера и наличие некоторой спиральки. Есть вероятность, что это и есть титановый геттер.

Обший вид, вид на входное окно, вид на цоколь. И виды арматуры с разных ракурсов.









2. Малоинтересные, но примечательные разницей братья-близнецы ФЭУ-38. Как видно, можно примерно оценить период, в течение которого стали окрашивать баллон для уменьшения паразитной засветки фотокатода и арматуры.

Общий вид, вид на входное окно, вид на систему динодов.




3. Очень изящный 14-каскадный ФЭУ-142 пальчиковой конструкции с входным окном, прозрачным для УФ -- потому что область чувствительности фотокатода от 112 до 365нм, т.е. практически от вакуумного ультрафиолета.

Общий вид, вид на входное окно, вид на цоколь.

гроссмейстер
Группа: Участники
Сообщений: 1017 		Добавлено: 04-06-2015 16:33
ФЭУ63 из первых.
Рядом 93-й.

Гость
 Добавлено: 04-06-2015 19:23
Какой красавец...
Это который чуть поменьше 65-го?

Гость
 Добавлено: 05-06-2015 01:34
Довольно интересный древний высокоскоростной ФЭУ СНФТ3. Предназначен для регистрации световых вспышек длительностью не более десяти нс. Область максимальной чувствительности фотокатода -- 400нм.

главный по тарелочкам
Группа: Участники
Сообщений: 2259 		Добавлено: 05-06-2015 09:14
Довольно интересный древний высокоскоростной ФЭУ СНФТ3.

Если Вам не тяжело сделайте пожалуйста на сей прибор скан паспорта.

Гость
 Добавлено: 05-06-2015 10:11
Постараюсь по возможности сделать.

главный по тарелочкам
Группа: Участники
Сообщений: 2259 		Добавлено: 05-06-2015 10:24
Некий буквенно-цифровой индикатор П567:

гроссмейстер
Группа: Участники
Сообщений: 1017 		Добавлено: 05-06-2015 11:45
>SilverRay
>Это который чуть поменьше 65-го?
Да.

Вот еще один ФЭУ с диаметром фотокатода 15 см.
ФЭУ-49.
Использовался,например, для регистрации сцинтилляций в Баксанском подземном сцинтилляционном телескопе.
Его подпирает ФЭУ-60.

Гость
 Добавлено: 05-06-2015 11:54
Ну, 49-е у меня есть. В таком же баллоне, навскидку, есть еще 125-й и 200-й.

гроссмейстер
Группа: Участники
Сообщений: 1017 		Добавлено: 05-06-2015 12:07
Ув.SilverRay,
интересны годы выпуска Ваших 49/65/125/200.

Гость
 Добавлено: 14-06-2015 14:56
Свежие пополнения в вакуумных фотоприборах.

1. По всей видимости, еще один прибор из серии ЭЛУ, но без маркировки, хотя вид явно серийный. С родной панелькой, сделанной просто великолепно -- внутри собран делитель.




2. Пара высокоскоростных вакуумных фотоэлементов серии ФЭК с коаксиальными конденсаторами в сборе. Первый ФЭК-15, второй ФЭК-22. Конструктивом различаются довольно сильно.




3. Неопознанный пока вакуумный фотоэлемент без маркировки. Явно серии Ф, но по справочнику схожего не нашел.

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 14-06-2015 20:50
Свежие пополнения в вакуумных фотоприборах.

1. По всей видимости, еще один прибор из серии ЭЛУ, но без маркировки, хотя вид явно серийный. С родной панелькой, сделанной просто великолепно -- внутри собран делитель.



Возможно, что-то из этой серии

Картинка

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 14-06-2015 21:03
2. Необычный и неопознанный пока что ФЭУ:

Не ФЭУ-20?
Картинка

Гость
 Добавлено: 14-06-2015 21:51
Возможно, что-то из этой серии

Возможно. Мне искать по Бараночникову было лень

Не ФЭУ-20?

Явно нет. У ФЭУ-20 штенгель не показан, верх баллона полусферический, да и оптический вход боковой.
Спасибо за попытки, но, может, стОит все же не по габаритным чертежам ориентироваться, а по фото реальных приборов? Вот ФЭУ-20:

главный по тарелочкам
Группа: Участники
Сообщений: 2259 		Добавлено: 16-06-2015 15:53
Древний фоторезистор СФ2-12 в золоте:

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 17-06-2015 22:07
Нос и тут засунешь? Будь мужиком!

sseg не грубите...

Гость
 Добавлено: 28-06-2015 17:52
Очередные фото-приобретения.

1. Видикон ЛИ-409. Интересен тем, что это одна из первых серий, еще с боковым штенгелем. И мишень у него непрозрачная, с четким золотым оттенком.




2. Более интересный прибор, по виду -- охлаждаемая жидким азотом линейка или фоторезисторов, или фотодиодов. В справочнике Бараночникова данный прибор не нашелся, хотя похожие и встречались.



Вид на мишень:

Гость
 Добавлено: 02-07-2015 23:43
И еще один ЭЛУ, но уже известный -- 28ЭЛУ-Ф15.000 с родным паспортом.
Поскольку защитная краска на нем уже шелушилась, а увидеть внутренности всегда хотелось -- было принято решение ободрать.
В целом потроха оказались вполне предсказуемыми, но интересными.

Общий вид с двух сторон:




Виды на торцы:




Виды на арматуру:

Гость
 Добавлено: 30-07-2015 21:07
Фотоэлемент

Этикеточки?

Гость
 Добавлено: 30-07-2015 21:26
И еще один ЭЛУ, но уже известный -- 28ЭЛУ-Ф15.000 с родным паспортом.


А паспорт можно сосканировать?

Гость
 Добавлено: 30-07-2015 22:18
Фотоэлемент

Этикеточки?


На какой элемент?

на все представленные

Гость
 Добавлено: 31-07-2015 12:42
А паспорт можно сосканировать?

Наверное, можно. Но не вижу смысла, и жалко времени.

главный по тарелочкам
Группа: Участники
Сообщений: 2259 		Добавлено: 31-07-2015 13:37
А паспорт можно сосканировать?

Наверное, можно. Но не вижу смысла, и жалко времени.

Почему же нет смысла? Вещь очень раритетная и информации по оной ноль. Поэту любые этикетки, описания, ТУ по ней очень и очень желательны. Вот поэтому к Вам и просьба сделайте очень хорошее дело для всех.

Гость
 Добавлено: 31-07-2015 19:16
Добавил к фото этикетки.

Благодарю

магистр
Группа: Участники
Сообщений: 1307
 Добавлено: 02-08-2015 20:44
ФСД-1А , два варианта кристалла:

вошел во вкус
Группа: Участники
Сообщений: 186
 Добавлено: 23-08-2015 10:43
Этот фотодиод уже упоминался на стр. 4-5, удивила небрежная конструкция чувствительного элемента.

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 23-08-2015 11:05
Этот фотодиод уже упоминался на стр. 4-5, удивила небрежная конструкция чувствительного элемента.

Это не фотодиод, а фоторезистор. Здесь буквы означают ФотоСопротивление Д- селенисто-кадмиевое Герметизированное

вошел во вкус
Группа: Участники
Сообщений: 186
 Добавлено: 23-08-2015 16:19
Благодарю за оперативное уточнение, уважаемый slami, второпях невнимательно глянул описание и сразу сделал фото, с октальным цоколем такой прибор мне попался впервые, когда-то у меня был ФСК-1, но там только два таких контакта.

Гость
 Добавлено: 23-08-2015 20:35
Благодарю за оперативное уточнение, уважаемый slami, второпях невнимательно глянул описание и сразу сделал фото, с октальным цоколем такой прибор мне попался впервые, когда-то у меня был ФСК-1, но там только два таких контакта.

и тут 2. остальные для крепления

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 09-09-2015 20:22
АОУ115В -

Гость
 Добавлено: 09-09-2015 21:14
Пара неопознанных вакуумных фотоэлементов. Конструкция фотокатода аналогична Ф-18, но размеры побольше. В справочнике такого конструктива с двумя штенгелями не увидел, так что непонятности остались.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 10-09-2015 12:21
Возможно, это опытные образцы Ф-25:

Гость
 Добавлено: 19-09-2015 17:30
Немецкий фотоэлемент от ESR. Тип 612. В этой серии было несколько моделей, отличающихся устройством. Вот тут есть немного про них.

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 19-09-2015 18:06
Немецкий фотоэлемент от ESR. Тип 612. В этой серии было несколько моделей, отличающихся устройством.

Документик по нескольким фотоэлементам, в том числе по 612, на 4 языках, в том числе на русском
https://yadi.sk/i/DgE7rkMEjBoZF

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 26-09-2015 11:51
ФЭУ с военной приемкой - любопытно...

мастер
Группа: Участники
Сообщений: 536
 Добавлено: 16-12-2015 17:24
ФЭУ-112. Геодезический прибор Та3М

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 16-12-2015 17:42
Наудивление аккуратно сделано, хотя и не военка.

мастер
Группа: Участники
Сообщений: 536
 Добавлено: 16-12-2015 18:03
Наудивление аккуратно сделано, хотя и не военка.

Фирма "Уральский Оптико-механический з-д" http://hh.ru/employer/45681,веники не вяжет.Изделие 20-летней давности.

зашел на огонёк
Группа: Участники
Сообщений: 4 		Добавлено: 15-01-2016 19:45
Паспорт,этикетка полупроводниковые единичные знакосинтезирующие индикаторы ЗЛ341А - ЗЛ341К в металлостеклянном корпусе.



Картинка

зашел на огонёк
Группа: Участники
Сообщений: 4 		Добавлено: 15-01-2016 19:46



Картинка

Гость
 Добавлено: 16-01-2016 13:35
Фотоэлемент Ф-4 67г.

магистр
Группа: Участники
Сообщений: 1307
 Добавлено: 13-02-2016 14:26
Высоковольтный оптрон ОЭП-1

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 13-02-2016 16:18
Почему высоковольтный?

магистр
Группа: Участники
Сообщений: 1307
 Добавлено: 13-02-2016 17:36
"Оптопары типов ОЭП-1, ОЭП-2, ОЭП-3 представляют собой коммутаторы высоковольтных цепей (до 250 В)."
Отсюда

магистр
Группа: Участники
Сообщений: 1411 		Добавлено: 18-02-2016 16:32
Вроде в теме не было... Обнаружил, разбирая хлам в ящике рабочего стола.
1200цл1 и ка1808вв3

вошел во вкус
Группа: Участники
Сообщений: 108 		Добавлено: 03-04-2016 17:11
Очередное пополнение коллекции.
ЦГ-1

Трубочки 8ЛО29И и 8ЛО39И

вошел во вкус
Группа: Участники
Сообщений: 108 		Добавлено: 03-04-2016 17:17
Две непонятные трубки.

На одной имеется надпись МС-11, на другой буква Э и надпись =ВОДОРОД=. Можете прояснить, что это.

вошел во вкус
Группа: Участники
Сообщений: 176 		Добавлено: 03-04-2016 17:38
yura123 ,Трубка с надписью "водород" применяется в опытах по физике , вставляется в блок с ВВ умножитель, а затем снятие спектральной характеристики при помощи призмы. Применяется для объяснения видимого спектра. Трубок в наборе 3 или 4 типа.

вошел во вкус
Группа: Участники
Сообщений: 108 		Добавлено: 03-04-2016 18:18
Спасибо за информацию.

пришел поспрашивать
Группа: Участники
Сообщений: 22 		Добавлено: 03-04-2016 19:47
МС-11 счетчик. Тут вроде есть в лампах -http://kxk.ru/dustyattic/v1_692359_59.php и еще где-то.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 03-04-2016 21:42
МС-11 - счетчик частиц из ранних серий в стеклянном баллоне с нанесенным внутри слоем меди, служащим катодом.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 04-04-2016 13:10
фр-117б:

вошел во вкус
Группа: Участники
Сообщений: 108 		Добавлено: 09-04-2016 14:55
Интересный фотоэлемент без маркировки. 37 год.

вошел во вкус
Группа: Участники
Сообщений: 108 		Добавлено: 10-04-2016 12:17
Действительно оттуда

Гость
 Добавлено: 11-04-2016 18:42
ФЭУ-86.

А вот на втором никаких следов маркировки нет. даже стёртой.
Только надпись краской от руки на баллоне. 2482-V-47



Это намёк на 1947 год???

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 11-04-2016 20:29
Раньше подобные индикаторы попадались чаще, сейчас уже редкость:

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 11-04-2016 20:33
А этот какая то экзотика:

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 11-04-2016 21:52
А вот на втором никаких следов маркировки нет. даже стёртой.
Только надпись краской от руки на баллоне. 2482-V-47

Это намёк на 1947 год???

Похож на СЦВ4 или ЦГ4.
Хотя петелька внутри как у ЦГ4

Гость
 Добавлено: 11-04-2016 22:19
Благодарю!
Очень похож на ЦГ4.
Они в 47 году уже были?

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 12-04-2016 14:10
Думаю да, листок за 1954г. Наверное это опытный, скорее всего не было ещё модели, а только номер разработки, который и указан на корпусе.

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 12-04-2016 15:02
Очень похож на ЦГ4.
Они в 47 году уже были?


Да. Скан из книги 1948 года

вошел во вкус
Группа: Участники
Сообщений: 108 		Добавлено: 17-04-2016 18:24
СЦВ-4

вошел во вкус
Группа: Участники
Сообщений: 108 		Добавлено: 17-04-2016 18:26
ЦГ-3

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 28-04-2016 16:06
Весьма необычный по исполнению пятиэлементный фотодиод - ФД-149К:


Есть и этикетка:

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 29-04-2016 11:37
Весьма необычный по исполнению пятиэлементный фотодиод - ФД-149К:

Действительно, очень непривычный...

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 18-05-2016 18:55
Фототранзистор германиевый ФТГ-5:

вошел во вкус
Группа: Участники
Сообщений: 186
 Добавлено: 21-05-2016 19:12
Неожиданно достался видикон ЛИ-441.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 07-06-2016 15:09
ЛПЗС TCD137C Toshiba, 1992г:

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 07-06-2016 19:57
Полупроводниковый лазер ИЛПН-202.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 07-06-2016 23:45
А можете сделать фотки с торцов?

главный по тарелочкам
Группа: Участники
Сообщений: 2542 		Добавлено: 08-06-2016 00:21
С торца будет виден шлиф канала, залитого прозрачной массой...

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 08-06-2016 00:57
А вывода тогда где у него? Штырьков не видно...

В интернете вот что по нему удалось найти:
"В СССР для диапазона X = 1,3 мкм серийно выпускается инжекционный лазер типа ИЛПН-202 со следующими характеристиками: ширина линии генерации hv*> 100 МГц, зависимость частоты от температуры -180 ГГц/ °С и от инжекционного тока -I ГГц/мА."

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 08-06-2016 09:06
С торца будет виден шлиф канала, залитого прозрачной массой...

Сделаю, нет проблем. Выводы у него элементы корпуса, т.е. он коаксиальной конструкции, проволочных выводов нет.

мастер
Группа: Участники
Сообщений: 694
 Добавлено: 09-06-2016 01:22
Выводы у него элементы корпуса, т.е. он коаксиальной конструкции, проволочных выводов нет.

С выводами инфракрасный же ИЛПН301

мастер
Группа: Участники
Сообщений: 694
 Добавлено: 09-06-2016 01:24
Ну и просьба к знающим опознать вот сие чудо.
А то живёт, свет и электричество жрёт. А как зовут его - не признаёцца.







Явно нечто фотовакуумное. Но что?

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 09-06-2016 01:38
Скоростной импульсный вакуумный фотоэлемент родом из ВНИИОФИ.
Скорее всего ФЭК-15 или 22.

вошел во вкус
Группа: Участники
Сообщений: 137 		Добавлено: 09-06-2016 09:22
Микросхема из пульта ДУ.


Снимок через микроскоп, структуру сфотографировать лучше мешает пластик.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 09-06-2016 11:43
А что пульт такой?

вошел во вкус
Группа: Участники
Сообщений: 137 		Добавлено: 09-06-2016 22:11
от медприбора,еще от этих пультов ИК датчик Heimann LHJ954, ИК излучатели и фоторезистор

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 10-06-2016 12:31
Приемный модуль для ВОЛС - кэм-8-4пр-а, 1983г:

вошел во вкус
Группа: Участники
Сообщений: 151 		Добавлено: 10-06-2016 15:01
К вопросу про ФЭК-15. Фотки конструктива. Может будет интересно

вошел во вкус
Группа: Участники
Сообщений: 151 		Добавлено: 10-06-2016 15:11
И еще практически без опознавательных знаков.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 10-06-2016 15:37
Настоящие красавцы!
Нижний не продаете?
(У него есть заметные сходства с ЭЛУ-ФТС, но это не он: http://lampes-et-tubes.info/pm/pm074.php?l=e )

вошел во вкус
Группа: Участники
Сообщений: 151 		Добавлено: 10-06-2016 15:40
Таких было два, один полу разобранный и разбитый, т.е. треснутый, пришлось выбросить, остался один

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 10-06-2016 15:44
Ясно, жаль... Если вдруг что надумаете, пишите мне на почту в профиле.

мастер
Группа: Участники
Сообщений: 694
 Добавлено: 11-06-2016 01:04
lalka
магистр тайных сил писал:
Скоростной импульсный вакуумный фотоэлемент родом из ВНИИОФИ.
Скорее всего ФЭК-15


ZORG999 писал:
К вопросу про ФЭК-15. Фотки конструктива. Может будет интересно

Огромная благодарность Вам. Похожечто это именно он.
К тому же стало понятно окуда он у меня появился.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 17-06-2016 15:41
Лазерный диод ЛДС-1, 1981 год. Полагаю, что из ранних.
Производитель и какие-либо параметры неизвестны, единственное что - длина волны излучения предположительно 950 нм (со слов передавшего его мне человека).

Общий вид с разных сторон.
Окошко закрыто стеклом.


Торец кристалла крупно. Цена деления шкалы - 10 мкм. Кристалл выглядит как-то неаккуратно.


Если у кого есть какая-либо инфа по нему, поделитесь пожалуйста.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 03-07-2016 02:22
Пироэлектрический приемник со встроенным усилителем МГ-30, 1989г, ВП.
Мне почему-то казалось, что они были только для гражданских применений...

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 25-07-2016 01:56
Фотодиод в довольно солидном внешнем исполнении с экранированными проводниками - ФД-28КП:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 07-08-2016 03:22
Матричный ПЗС А1018, Пульсар, 1979г.


Скорее всего ранняя 1200ЦМ1:
(фото не мое)

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 15-09-2016 14:32
дивный фотоприемник Алмаз-2

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 15-09-2016 14:39
Настоящий красавец!
А есть что по параметрам и месту применения?

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 15-09-2016 14:48
А есть что по параметрам и месту применения?

"... предназначены для использования в экспонометрической технике
Датчик медленно изменяющейся мощности ИК-излучения. ФПУ – одноканальное, высокочувствительное, усиление медленно изменяющихся сигналов, линейный выход."
Область спектральной чувствительности 0,4-1,1 мкм

магистр
Группа: Участники
Сообщений: 1411 		Добавлено: 15-09-2016 16:17
Микросхема из пульта ДУ.

Фотоприемник. В теме "калькуляторы и микропроцессорные устройства" я выкладывал фотографии "интеллектуального энкодера", там очень похожая применяется.

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 16-09-2016 13:54
Довольно неожиданная конструкция, я бы сказал - "на соплях"

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 16-09-2016 14:10
Спасибо за хорошие фото!

Я уже выкладывал, но продублирую этикетку на них:

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 16-09-2016 14:14
Интересно, а как же пыле-влаго-... и прочая защищенность...
Хотя, наверное, в ТУ все оговорено...

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 16-09-2016 14:35
Я уже выкладывал, но продублирую этикетку на них:

Спасибо! я как-то её пропустил...

"олово-кольбат", гм.

Гость
 Добавлено: 17-09-2016 23:58
Пироэлектрический приемник со встроенным усилителем МГ-30, 1989г, ВП.
Мне почему-то казалось, что они были только для гражданских применений...




В системе ориентации КА использовались, а на земле в газоанализаторах на СО, СО2

ЗЫЖ - ни у кого лишнего МГ-30 или аналогичного МГ-32 не водится ?

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 18-09-2016 17:43
Они сейчас довольно редки, а если в фирмах, то цены запредельные.
Это я про МГ-30, про 32 - вообще молчу...

Кстати, чем она от 30-ой хоть отличается? Есть у кого что по ней?

главный по тарелочкам
Группа: Участники
Сообщений: 3077 		Добавлено: 18-09-2016 17:59
МГ-30 и МГ-32 разные изделия, - для разных применений, так сказать.
Спектральные характеристики, условно, похожи.
Большие отличия во времени наработки, стойкости к механическим ударам, вибрации и ускорению.

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 19-09-2016 10:58
Уж резистор, так резистор...

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 19-09-2016 11:51
ВАХ! Других слов просто нет...
Уж не с пельтье-холодильником ли он?
Может есть какие-либо бумажки или информация?

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 19-09-2016 12:05
ВАХ! Других слов просто нет...
Может есть какие-либо бумажки или информация?

Сам был в шоке

Данных нет, только какая-то ссылка из Гугля...

Гость
 Добавлено: 19-09-2016 21:17
Они сейчас довольно редки, а если в фирмах, то цены запредельные.


В продаже не встречал.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 19-09-2016 23:53
Я зацепил на украинском аукционе, а также экземпляр в Митино у золотарей.
А вообще вот:
http://www.chipfind.ru/market/msg_prodam_diodisvch_i_ik_diodi_va.htm
http://www.chipfind.ru/market/msg_koplektuyucshie_v_nalichii_po_.htm

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 20-09-2016 17:11
Интересно, а как же пыле-влаго-... и прочая защищенность...
Хотя, наверное, в ТУ все оговорено...

Выяснилось, для чего такие (ФД-149К) делали

"Серия бескорпусных фотодиодов: ФДК-148, ФДК-149К, ФД-150M (от 3 до 11 ф.ч.э) выпускалась заводом "Кварц" (г. Черновцы, УССР) для использования в фотосчитывающих головках изделий народно-хозяйственного назначение. (Например, станки с ЧПУ и т.п.)"

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 11-10-2016 21:04
Я в общем-то в курсе кто он. Дал ему еще одну попытку нормального участия в конфе. Ежели хамство опять поборет его, значит придется принимать более жесткие меры. Мне будет жаль, нельзя из человека делать полного изгоя. Но и человек должен понять, что подобное неуважительное поведение к участникам форума у нас недопустимо.

Гость
 Добавлено: 13-10-2016 20:48
Подарили любопытные светодиодные матрицы.
Включать, правда.не пытался ещё.

магистр тайных сил
Группа: Участники
Сообщений: 1557
 Добавлено: 22-10-2016 18:14
Солидный ФЭУ-49, 1971 г. :


Паспорт от ФЭУ-49 :


Никому не интересен на обмен ?

мастер
Группа: Участники
Сообщений: 694
 Добавлено: 31-10-2016 01:17
Ага. Именно на этих полках нашего музея электроники и есть самое место для фотоэлектронного умножителя. Хотя... Он то "забугорный", японческий. Hamamatsu - деланый. Но я считаю, что важнее то, что он вакуумный и фотоэлектронный.
Итак ФЭУ R3991A-04 Hamamatsu



Заточенный специально для работы глубоко под землёй в составе геофизического оборудования.

Гость
 Добавлено: 12-11-2016 16:22
Вопрос на засыпку:
У нас (в СССР тоесть) изготавливались-ли фотоприемники в виде линейного массива фотодиодов (не ПЗС структура, а именно отдельные фотодиоды) - то есть на одном кристалле , скажем на длине 5-10 мм стоит 50-300 фотодиодов (Коротковолновый ИК или видимый диапазон) с возможностью индивидуальной адресации к каждому ? Знаю что были матричные подобные фотоприемники, а вот линейные ?

знающий
Группа: Участники
Сообщений: 369 		Добавлено: 12-11-2016 16:37
Да, выпускались и выпускаются. Например, 1х256. Должно быть в известной книге Бараночникова http://publ.lib.ru/ARCHIVES/B/BARANOCHNIKOV_Mihail_L'vovich/_Baranochnikov_M.L..html#012
---
На странице 433 ФПУ-30 - 64 элемента с коммутатором, правда, на 3-5 мкм.
На странице 426 ФПУ "Планета" 1х128 на 1-4,7 мкм
А вот 1х256 что-то не попадается

Гость
 Добавлено: 12-11-2016 17:14
Мне-б даже 1х64 хватит.

знающий
Группа: Участники
Сообщений: 369 		Добавлено: 12-11-2016 17:18
Если для какой-нибудь собственной поделки - то гораздо проще будет найти как раз ПЗС-линейку из старого сканера или факса. Последовательность управляющих импульсов сформировать не проблема.

Гость
 Добавлено: 12-11-2016 20:05
Ну может (то есть уже в этом направлении думаю) - но больно много нужно обвязки ПЗСке питаний немало. АРЯ реализуется изменениями таймингов, а тут фотодиоды - причем область сканирования можно выбирать.

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 26-11-2016 21:02
Неизвестный фотоэлемент:


Маркировок никаких, только номер и логотип производителя.

Гость
 Добавлено: 28-11-2016 16:36


Фотоэлемент похож на Ф-42С или Ф-52С, но могут быть Ф-44С, Ф-50С. Попробуйте открутить болтики, должна маркировка там под кожухом быть.

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 28-11-2016 20:33
Фотоэлемент похож на Ф-42С или Ф-52С, но могут быть Ф-44С, Ф-50С.

Навряд ли. Бескорпусные селеновые фотоэлементы Ф42 - Ф52 - это пластинки толщиной 2 - 2,5 мм. На фото фотоэлемент более толстый.

Гость
 Добавлено: 28-11-2016 20:55
на фото фотоэлемент в кожухе, снять надо, а потом мерять.

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 28-11-2016 21:06
Снял кожух, оказалось - селеновый фотоэлемент СФ-10.


Осталось выяснить производителя. Просмотрел сайт http://ic-info.ru/proizvoditeli/, или зрение уже не то, или такого логотипа там нет.

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 28-11-2016 23:15
Московский завод киноаппаратуры "Москинап"

мастер
Группа: Участники
Сообщений: 532
 Добавлено: 29-11-2016 12:54
Современный отечественный инфракрасный фотодиод на термоэлектрическом холодильнике

DSC01932.JPG на ixbt.photo:


DSC01938.JPG на ixbt.photo:


Диод питерский
Холодильник московский
Окно ставропольское

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 29-11-2016 14:45
Московский завод киноаппаратуры "Москинап"
Спасибо! Всё стало на свои места: раньше этот фотоэлемент стоял в приборе, определяющем количество серебра в отработанном фиксаже.

главный по тарелочкам
Группа: Участники
Сообщений: 3077 		Добавлено: 30-11-2016 23:57


Предполагаю, что тоже ИК-источник, судя по фильтру в торце баллона. К сожалению, не графитовый По древнее будет.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 01-12-2016 03:01
Это вроде как лампа накаливания для калибровки пирометров.
Мне попадались такие, только без фильтра.

Гость
 Добавлено: 06-12-2016 03:05
Нашел тут в хламовнике :

Лампы скорее всего неисправны по причине нехватки выводов.



Но если кому надо.... а если не надо - то пойдут в упомой...

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 18-12-2016 19:37
Нечасто встречаешь изделия, способные вызвать подлинный wow-эффект. Вот это определенно из таких.

ФРО-111.
Никакой информации найти не удалось, но судя по названию и внешнему виду - охлаждаемое фотоприемное устройство на основе фоторезисторов на тепловой ИК-диапазон.
Изделие крайне солидное как внешне, так и по ощущению в руках, думаю, разъяснять почему, не нужно и так все видно.





Любая информация, мысли и мнения только приветствуются.

магистр
Группа: Участники
Сообщений: 1411 		Добавлено: 18-12-2016 20:09
Достаточно банальная штука.

Охлаждаемая жидким азотом приемная матрица бортового теплопеленгатора. Один из вариантов. Может быть даже 2 поколение. Для азота пользуют штуцера сверху. Азот нужен для уменьшения собственных тепловых шумов фотоприемника, и соответственно, увеличения чувствительности.

Для чего такие танцы с бубном. Т.к. пеленгатор, понятное дело, пеленгует на борту ЛА на значительной высоте, для защиты от внешних воздействий (птиц в том числе) внешняя оболочка должна быть прочной, но в то же время пропускать ИК.

Внешний кожух, так сказать "окно фотоприёмника"- алюминиевая полусфера с круглыми окнами. Разработчики в качестве компромиссного варианта для этих окон пользуют искусственные сапфиры. А они, как известно, при вполне адекватной прочности, настолько же неадекватно пропускают ИК. Т.е., нужна чувствительность.

Если требуемая область обзора полная, то есть 360 градусов, тогда приемников на ЛА ставят 2штуки- один сверху фюзеляжа, другой снизу. Полусферы, понятное дело, выступают над фюзеляжем.

Яркий практический пример- пеленгатор МАК (или изделие ЛО-83) для ТУ-22, фотографий в сети вполне достаточное количество, там эти самые полусферы можно рассмотреть достаточно подробно.

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 18-12-2016 23:29
Ув. Vladimir_TS спрашивал информацию по 1200ЦЛ1, помещаю сюда.

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 18-12-2016 23:38
ФРО-111.
Никакой информации найти не удалось, но судя по названию и внешнему виду - охлаждаемое фотоприемное устройство на основе фоторезисторов на тепловой ИК-диапазон.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 19-12-2016 02:17
Вот это совсем другое дело! Спасибо!
Время реакции 1мкс - неплохо для фоторезистивного приемника! Хотя при размере элемента 100мкм наверное это нормально

Гость
 Добавлено: 19-12-2016 02:21
Ув. Vladimir_TS спрашивал информацию по 1200ЦЛ1, помещаю сюда.


Спасибо. остались вопросы по структуре считывания заряда, ответ на вопрос может дать разве что схема практического прибора на этой микросхеме.

Все напряжения относительно подложки, а где вывод подложки ???? Грубо говоря - а какой вывод заземлять ?

А вот интересный узел индикации из ламп накаливания и пучков световодов из раннего варианта Л2-56 :

главный по тарелочкам
Группа: Участники
Сообщений: 3077 		Добавлено: 19-12-2016 21:43
Владимир! Отправил Вам схему, где используется 1200цл1.

Гость
 Добавлено: 20-12-2016 08:55
Владимир! Отправил Вам схему, где используется 1200цл1.


Спасибо большое.

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 07-02-2017 19:03
Оптопара диодная 3ОД129А :

Гость
 Добавлено: 11-02-2017 20:33

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 24-02-2017 19:41
Фоторезистор СФ3-2Б:

магистр
Группа: Участники
Сообщений: 1307
 Добавлено: 25-02-2017 19:57
КОЛ201А

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 25-02-2017 20:01
Неизвестный фотоэлемент. Диаметр 30 мм, высота - 22 мм (без выводов). Может кто опознает?

мастер
Группа: Участники
Сообщений: 639
 Добавлено: 25-02-2017 20:07
Видимо, крышечки не хватает. У меня выложен очень похожий, отличается типом выводов.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 25-02-2017 20:15
КОЛ201А

Любопытно! Вроде как это транзисторный оптрон. Но почему тогда не АОТ? Или в чем-то у него есть фишка?

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 25-02-2017 20:27
Видимо, крышечки не хватает. У меня выложен очень похожий, отличается типом выводов.

Ага, похож. Крышечка со щелями говорит о том, что прибор, скорее всего, от какого-то считывателя. Кто-то тут хвастался крутым справочником по опто-фото приборам. Может быть там он описан.

магистр
Группа: Участники
Сообщений: 1307
 Добавлено: 25-02-2017 21:36
КОЛ201А

Любопытно! Вроде как это транзисторный оптрон. Но почему тогда не АОТ? Или в чем-то у него есть фишка?

Здесь ,первый пост

знающий
Группа: Участники
Сообщений: 352 		Добавлено: 26-02-2017 03:54
КОЛ201А

C кремниевым светодиодом на борту? Удивительно - кремниевые светодиоды очень малоэффективные.

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 26-02-2017 09:21
Неизвестный фотоэлемент. Диаметр 30 мм, высота - 22 мм (без выводов). Может кто опознает?


Похож на пластину ФСК-7б упакованную в корпус на подобии ФСК-Г7. По таблице диаметр самой пластины фоторезистора 25 мм, по фото вроде соответствует. Справочник "Приемники и детекторы излучений_М.Л.Бараночников_2012", "Приемники оптического излучения_Аксененко_1987", "Фотосопротивления в приборах промышленной автоматики. (1962)"

Интересно, а в справочнике "Приемники оптического излучения" 2014г, Ишанин, Челибанов, это ФСК-7А, скорее всего попутали.

магистр
Группа: Участники
Сообщений: 1307
 Добавлено: 26-02-2017 09:38
КОЛ201А

C кремниевым светодиодом на борту? Удивительно - кремниевые светодиоды очень малоэффективные.

Это откуда?

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 26-02-2017 10:59

Похож на пластину ФСК-7б упакованную в корпус на подобии ФСК-Г7. По таблице диаметр самой пластины фоторезистора 25 мм, по фото вроде соответствует. Справочник "Приемники и детекторы излучений_М.Л.Бараночников_2012", "Приемники оптического излучения_Аксененко_1987", "Фотосопротивления в приборах промышленной автоматики. (1962)"


Ув. Вячеслав, большое спасибо! Похоже это действительно ФСК-7Б в разновидности арматуры,поэтому и маркировка отсутствовала.

мастер
Группа: Участники
Сообщений: 536
 Добавлено: 26-02-2017 11:55
Неизвестный фотоэлемент.
Обсуждалось на 173 стр."Опознайте элемент"
http://kxk.ru/dustyattic/v1_625584_173.php

вошел во вкус
Группа: Участники
Сообщений: 144
 Добавлено: 26-02-2017 21:02
Дорогой optimus , а еще раньше.
Опознайте элемент 140 стр.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 14-03-2017 13:53
Крупный и старый сдвоенный фоторезистор ФСК-Г2:

вошел во вкус
Группа: Участники
Сообщений: 137 		Добавлено: 17-03-2017 13:46
ФД-24К в качестве измерителя освещённости.

Гость
 Добавлено: 29-04-2017 14:51
ФЭУ-62

мастер
Группа: Участники
Сообщений: 532
 Добавлено: 13-05-2017 01:10
Вверху - отечественные, слева - ФД-7К без крышки.
Внизу японцы. Все около квадратного сантиметра чувствительной области.
Жирные пикселы на ixbt.photo:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 13-05-2017 09:23

Внизу японцы.

Шикарные штуки во всем, кроме цены

главный по тарелочкам
Группа: Участники
Сообщений: 2259 		Добавлено: 25-05-2017 15:48
Красивая цветная коробочка. А внутри ее тоже не частый гость.
ФД-288В:

Гость
 Добавлено: 25-05-2017 16:26
ФЭУ-67Б

Гость
 Добавлено: 02-07-2017 11:52
ФЭУ-184 Паспорт


ФЭУ-31 и ФЭУ-31А

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 03-07-2017 16:17
ФЭУ-184 Паспорт

Интересно, чей логотип?

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 03-07-2017 16:30
Вот и у меня такой же вопрос.
Ждем знатоков по логотипам

Гость
 Добавлено: 03-07-2017 16:37
http://www.kvadrotech.ru/catalog/p18.htm

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 03-07-2017 17:34
Интересно, чей логотип?

Похоже?

Московский НИИ Электронных приборов

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 08-07-2017 16:47
Оптические датчики неизвестного назначения 2261, 2263, 2264, 2279.
Диаметр датчиков 6 мм, высота - 8 мм (с выводами).




Фотомишень - 4 квадранта. Выводы такой длины изначально, не обкусывались. Приборы не б/у.

главный по тарелочкам
Группа: Участники
Сообщений: 3077 		Добавлено: 08-07-2017 18:21
Что-то из ФД-19кк или ФД-22кп

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 08-07-2017 18:43
Что-то из ФД-19кк или ФД-22кп

Большое спасибо, ув. checha! Похожи больше на ФД-19КК, вот только масса у моих в 2 раза меньше - 0,68 г. Хотя в справонике написано не более 1,2 г., так что влезают. ФД-22КП имеют уже большую массу - до 2-х г.
Интересно почему маркировка цифрами разная? Заводские номера, штучный товар?

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 08-07-2017 19:17
Скорее всего номерные изделия.
Я встречал их в военке несколько раз.

главный по тарелочкам
Группа: Участники
Сообщений: 3077 		Добавлено: 08-07-2017 22:54
В гироскопах трудились когда-то.....

главный по тарелочкам
Группа: Участники
Сообщений: 2542 		Добавлено: 15-07-2017 16:24
5. Непонятные загогулины, где-то видел, напомните пожалуйста

Германиевый фотодиод ФД-1.

магистр
Группа: Участники
Сообщений: 1307
 Добавлено: 16-07-2017 20:33
Фототранзисторы KP101(102),Tesla

Гость
 Добавлено: 28-07-2017 16:07
ЛИ-233

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 24-08-2017 15:35
Наконец-то себе заимел

ЛПИ-101, 1990г, КРЛЗ:


ЛПИ-102, 1987г, КРЛЗ:

Гость
 Добавлено: 09-09-2017 23:20
Лазерная инфракрасная подсветка для ПНВ:

Гость
 Добавлено: 10-09-2017 15:21
ИЛПИ-101:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 10-09-2017 20:55
Лазерная инфракрасная подсветка для ПНВ:

Серьезное изделие!
Дальше не открывали?
Каких она годов?

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 10-09-2017 20:58
ИЛПИ-101:

Ого!
Неужели у него сразу две стопки излучающих переходов внутри?!
Никакой инфы и/или документов на него не было?

Гость
 Добавлено: 10-09-2017 22:43
Лазерная инфракрасная подсветка для ПНВ:

Серьезное изделие!
Дальше не открывали?
Каких она годов?

Откроем, покажем...

Гость
 Добавлено: 10-09-2017 22:43
ИЛПИ-101:

Ого!
Неужели у него сразу две стопки излучающих переходов внутри?!
Никакой инфы и/или документов на него не было?

Доков нет, отдали только железку:(

Гость
 Добавлено: 11-09-2017 19:55
Лазерная инфракрасная подсветка для ПНВ:

Серьезное изделие!
Дальше не открывали?
Каких она годов?

Откроем, покажем...

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 11-09-2017 22:05
Ничего себе там в нем накрутили!
Интересно, зачем такому осветителю стробирование и от чего он в принципе мог стробироваться...

вошел во вкус
Группа: Участники
Сообщений: 150 		Добавлено: 12-09-2017 10:15
Ничего себе там в нем накрутили!
Интересно, зачем такому осветителю стробирование и от чего он в принципе мог стробироваться...


от сигнала управления акустооптическим затвором на входе эоп пнв. Стробирование позволяет отсечь помехи засветки и более четко видеть цель на указанной дистанции. Т.е. стробированием можно и дальность определить.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 14-09-2017 13:14
У меня вопрос к знатокам:
А были бы справочники или сборники справочных листов на советские лазерные диоды?
Если да, поделитесь пожалуйста целиком или хотя бы данными на ИЛПИ-101, который тут выше демонстрировался недавно...

магистр
Группа: Участники
Сообщений: 1307
 Добавлено: 14-09-2017 13:41
Лазерные источники излучения. Ч3 (полупроводниковые лазеры).-М.,2000
Смотрели?

Прямая ссылка

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 14-09-2017 13:48
Смотрел...
ИЛПИ-101 там нету, видимо слишком древний
Там инфа начиная со 102-ого есть...

Гость
 Добавлено: 20-09-2017 17:26

Паспорт ФЭУ-171


гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 22-09-2017 14:33
Это скорее всего ЭП-15 или выдранный из кожуха ЭП-10.

гроссмейстер
Группа: Участники
Сообщений: 1003
 Добавлено: 23-09-2017 20:32
Модули оптоэлектронные:

МПР-3Б


МПД-3

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 02-10-2017 00:08
Что-то относительно новое - ФЭУ КАНТРИ, логотип ленинградского Электрона. А информации не нашёл...


А есть возможность сделать снимок со стороны фотокатода и другой стороны баллона, если там конечно можно увидеть динодную систему прибора?

Гость
 Добавлено: 09-10-2017 20:18
Фотоэлемент Ф-32 (тому не в тему Упаковки, ни в тему Этикетки, Логотипы и т.п)

Гость
 Добавлено: 11-10-2017 23:46

vjatsky, вероятней всего, это у вас крашенная и голая версия ФЭУ-147, кстати которые производились на московском МЭЛЗе.

ФЭУ-147 голая версия.
Фотоэлектронный умножитель предназначен для индикации и измерения слабых световых потоков.


Фотоэлектронный умножитель "ПОТОК".
Есть предположения, что это опытная версия ФЭУ-147.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 12-10-2017 00:08
Окрашенную версию с маркировкой можно посмотреть вот тут:
http://lasers.org.ru/forum/threads/Интересные-и-необычные-ЭВП.1133/page-277#post-120459

А назначение у этого ФЭУ куда интереснее, чем "для индикации и измерения слабых световых потоков".
Вот паспорт на него. Стоит обратить внимание также на то, что этот ФЭУ достаточно быстрый - время нарастания анодного импульса не более 3.5 нс.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 23-10-2017 19:14
ИФ-1, Плазма, 1990г - "индикатор тлеющего разряда для регистрации наличия ультрафиолетового излучения в различных системах автоконтроля в аппаратуре широкого применения".



Фото в руках для масштаба:


Ув. swer поделился официальным справочным листом на данный прибор, из которого стало ясно, как его можно попробовать запитать.


ИФ-1 для своей работы требует переменного напряжения с частотой 50 Гц в диапазоне 198...242 В, максимальный рабочий ток 2 мА. При этом не указано ни прямое падение напряжения на разрядном промежутке, ни рекомендованный номинал ограничительного резистора.
С резистором 150 кОм никакой реакции на пламя зажигалки прибор не проявлял, уменьшил до 100 кОм. Этого оказалось уже достаточно.
При поднесении зажигалки между электродами в лампе наблюдаются разряды белого с сине-фиолетовым оттенком цвета. Значит прибор наполнен точно не неоном, как например СИ6Ф, который тут ранее неоднократно демонстрировался.
К сожалению, нормально сфотографировать разряды у меня не получилось, но хоть как-то...


Интересный момент: у моего экземпляра ИФ-1 электроды выполнены в виде овалов с вырезом и разведены на все вывода, однако в справочном листе у прибора два вывода показаны свободными.
И действительно: были ИФ-1 с электродами в виде замкнутых овалов, разведенных только на два вывода из четырех. Скорее всего дело в другом их производителе - дятьковском Аноде.
(Фото swer):

Гость
 Добавлено: 25-10-2017 04:09
Покажу еще кучку очень интересных фотумножителей :-)

1) Безымянный ФЭУ.
Изготовитель ВЭИ.
Роскошный и интересный ФЭУ из ВЭИ (Никак не доходили руки его нормально отфотографировать), примечателен своей динодной системой и очень своеобразным исполнением коллектора-анода, мне удалось разглядеть конструкцию анода который выполнен в виде конусообразной сетки подвешенной на изоляторах. Такое нетривиальное решение я встречаю впервые...


2) ФЭУ-24.
МЭЛЗ, Ноябрь 64год.
С этими фэу зачастую, как правило, беда--Плохо переносят климатические условия, в следствии чего быстро происходит натекание, иЯ фотокатод просто обесцвечивается--Исчезает.
Мне за свою жизнь попало в руки 4 штуки таких, и последний ФЭУ, чудом оказался не натекшим.
Прибор достаточно редкий и красивый, его область применения, возможно, в сцинтиляционных счетчиках.


3) ФЭУ-42(1С).
МЭЛЗ, Июнь 60год.
Довольно интересный экземпляр.
Примечателен наличием 2 подфокусирующих электродов.
Прибор необычайно красив!
Кстати да, по старым ГОСТам, прибор выпускался под именем "1С".


4) ФЭУ-46.
Прибор, можно сказать, мифический, ни в какой литературе и нигде он не упомянут.
Первый встреченный мною отечественный ФЭУ с конструкцией «Улитка».
А) Вывод анода сделан не в виде колпачка как у многих ФЭУ, а в виде длинного отростка в котором провод анода изолирован стеклянной трубочкой.
Б) На отростке так же имеется охранное кольцо, оно выполнено в виде напыления серебра на внутреннюю стенку отростка, контакт выводится посредством металлической петельки к которой припаяна проволочка.
Данный ФЭУ обладает очень маленьким темновым током 0,1 нА.


5) Неопознанный ФЭУ №1).
Безымянный фотоэлектронный умножитель (Возможно опытная или мелкосерийная версия), дата выпуска, маркировка и логотип неизвестны.
Ну так вот, о чем я завел разговор, а завел я его о следующим: Первое что бросается в глаза - это визуальное отсутствие фотокатода--обычно фотокатод наносится на внутреннюю поверхность баллона в виде полупрозрачного слоя, но на самом деле фотокатод есть(!)--Роль фотокатода играет первый каскад усиления после диафрагмы.
Второе, в приборе помимо всей его навороченной конструкции, на первом диноде--фотокатоде то бишь, под диском присутствует некая "Накаливаемая оксидная нить"(Это прекрасно видно на верхней правой врезке). Есть у меня одно из предположений, что это судя по всему нить накала которая помогает выбивать электроны из катода, второе предположение - это может быть банально накаливаемым геттером--нить накала обернута проволочкой из бария и молибдена, при нагреве она поглощает остатки воздуха при случае недостаточной откачки воздуха из прибора, к сожалению я не смогу точно сказать ЗАЧЕМ там эта приблуда...
Такой вот загадочный и интересный ФЭУ.


6) Неопознанный ФЭУ №2.
Неизвестный любопытный ФЭУ.
Безымянный фотоэлектронный умножитель (Возможно опытная или мелкосерийная версия), дата выпуска, маркировка и логотип неизвестны.
Ну так вот, о чем я завел разговор, а завел я его о следующим: Первое что бросается в глаза - это визуальное отсутствие фотокатода--обычно фотокатод наносится на внутреннюю поверхность баллона в виде полупрозрачного слоя, но на самом деле фотокатод есть(!)--Роль фотокатода играет первый каскад усиления представляющий из себя небольшое зеркальце.. Второе, в приборе помимо всей его навороченной конструкции, на баллоне сбоку присутствует небольшая площадка, она судя по всему, является входным окном для излучения. Третье, это цвет керамических траверс--зеленый, я никогда еще не встречал зеленой керамики в ЭВП, есть большая вероятность, что этот фэу, это опытная версия ФЭУ-157-2. Если внимательно приглядеться, то через входное боковое окошко отчетливо видно зеленую керамику в приборе, и да, у серийных фэу сверху присутствует наболдажник, а у этого фэу его нет.


7) Неопознанный ФЭУ №3.
Возможно, это опытная или мелкосерийная партия фэу, дата выпуска, маркировка и логотип неизвестны.
Прибор оснащен сферическим фотокатодом, который нанесен изнутри на стекло в виде линзы для точной фокусировки электронов.
Кстати, у данного прибора так же на первом диноде, имеется некая накаливаемая проволочка в точности такая же как и у образца под номером 1.

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 25-10-2017 12:26
Отличная подборка!


4) ФЭУ-46.
Прибор, можно сказать, мифический, ни в какой литературе и нигде он не упомянут.

Чуть-чуть неверно, по крайней мере в одном справочнике он есть

Гость
 Добавлено: 25-10-2017 18:15
Клапауций, тем не менее, штука очень редкая красивая и своеобразная :-)

Кстати, заметил, сороковая серия ФЭУ очень интересная, вот бы увидеть ФЭУ-40, ФЭУ-41, ФЭУ-47 и ФЭУ-48 в живую...

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 25-10-2017 19:04
4) ФЭУ-46.

Еще можно вот так
Реальный темновой ток конечно поражает - 6,6 пикоАмпер!

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 27-10-2017 13:59
Ну так... из слегка редкого, 90х годов. Опытные фотодиоды У-180, от московского НТЦ ОПТЭЛ. В большую серию, по-моему, так и не вышли.

Гость
 Добавлено: 27-10-2017 16:17
Клапауций, такое ощущение, что их изготавливали в классической форме--цилиндрик с полусферой сверху, а потом просто сточили верх и боковушки...

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 27-10-2017 16:24
Бока похоже реально стачивали, а вот верх - точно нет. Иначе поверхность стала бы матовой. Просто литье такое некрасивое, как мне кажется

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 27-10-2017 16:41
Не-е, торец у него явно не точёный

Гость
 Добавлено: 27-10-2017 20:42
Да, действительно литые верхушки. Такое ощущение, что заливали в форму у которой днище не зашлифовано, где поверхность была как у советских дюралевых форм для выпечки...

Гость
 Добавлено: 27-10-2017 22:39
Чего-то совсем недопонимаю, можно со стороны оптического входа сделать фото обеих приборов?

Гость
 Добавлено: 27-10-2017 23:27
Это фотоэлементы оба, у того что сферическая арматура--сфера и является фотокатодом. Тот что цилиндрик--фотокатод у него полупрозрачный работающий на просвет, площадочка внизу это анод с нитями накала распылителей фото-вещества при изготавливании и отпайке.
Очень интересные образцы, поздравления с моей стороны! :-)

гроссмейстер
Группа: Участники
Сообщений: 1058 		Добавлено: 27-10-2017 23:43
LAMPENZA , получается, что вакуумный фотодиод и фотоэлемент - это одно и тоже?

Гость
 Добавлено: 27-10-2017 23:55
Нет. фотоэлементы это класс приборов с внешним фотоэффектом--фотоэлектроны выбиваются из катода посредством падающего света на него, а фотодиоды это класс приборов с фотовольтаическим эффектом--разделение электронов и дырок в p- и n-области, за счёт чего образуется заряд и ЭДС.


Покажу еще одну подборочку уникальных ФЭУ, на сей раз однокаскадных :-)

1) Интересный и загадочный фотоприбор.
Довольно интересный фотоэлектронный прибор, при виде его сразу в первую очередь посещает мысль о том что это какой-то из первых однокаскадных ФЭУ--Мои предположения о том что это ФЭУ, основываются на следующих деталях: Первое— это присутствие бокового колпачка на баллоне (Если вглядеться по внимательней, то на вывод колпачка изнутри нанесен точно такой же фотоэлектрический слой как и на основном фотокатоде) смею предполагать что это на 95% динод для усиления электронов, похожая конструкция у ФЭУ-4 и ФЭУ-5. Ну и второе--это размеры самого баллона--я специально сравнил с размерами баллона ФЭУ-2 и все практически сходится (Правда у этого прибора радиус шара на 1,5мм больше чем у серийных ФЭУ-2).
Есть мысль, что это один из самых первых образцов из опытной партии ФЭУ-2.
Такк что остается только предполагать и пожимать плечами...
Прибор конечно неописуемой красоты!


2) Парочка неопознанных однокаскадников(?):
А)Есть большая вероятность, что это какой-то однокаскадный фэу, но я в этом точно не уверен, начинку прибора хорошо видно, уж больно система схожа с серийными приборами такие как фэу-1 и фэу-2 позднего выпуска. Есть вероятность что этот образец из опытной партии ФЭУ-2 позднего выпуска.


Б) Еще более странный однокаскадник(?):
С большей долей вероятности, это какой-то однокаскадный фэу, но я в этом точно не уверен. Фоточувствительный слой распылен практически по всей поверхности колбы, из за этого начинку прибора плохо видно--уж больно система схожа с серийными приборами такие как фэу-1 и фэу-2 позднего выпуска.
Ну, и, последний нюанс--винтовой колпачок Е-27, скорей всего это было предназначено для облегчения установки в патрон--к примеру, от лампочки накаливания 220. Вот такой загадочный, ни то фотоэлемент ни то фэу.


3) Ну и парочка таких же приборцев, но покрупнее.
А) Безымянный однокаскадный фэу(?).
По поводу этого прибора, я могу смело заявить--это однокаскадный ФЭУ! Покрутив его в руках и внимательно рассмотрев его арматуру и прибор снаружи, я понял, что этот фэу, скорей всего предшественник всем известному фотоумножителю ФЭУ-1. У прибора отчетливо видно анод в виде кольца и распылитель который распыляет активный слой на фотокатодный и на динодный вывода, которые в виде "занозы" выводятся отростками по бокам. Судя по его цоколю, прибор достаточно старый— конец 30х конец 40ых годов.
Кстати да, с аналогичными цоколями выпускались фотоэлементы ЦГ-2, кои показывал на смежном форуме один из коллег по увлечению ЭВП.


Б) Интересный и загадочный, назовем его "фотоэлемент".
Довольно интересный фотоэлектронный прибор, при виде его, сразу в первую очередь посещает мысль о том, что это фотоэлемент ЦГ-1, но не так все просто как кажется: Если вглядеться по внимательней--это размеры(!) ЦГ-1 гораздо больше по высоте и по ширине чем этот прибор, у ЦГ-1 фотокатод на серебряной подложке и состав фотослоя совсем другой, и третье--это металлический диск расположенный спереди анодного кольца, я смею предполагать, что это на 95% динод для усиления фототока, да и цоколь намекает на то, что это именно динод--2 ноги-анод с распылителем и третья нога--тот самый металлический диск.
Есть мысль о том, что это опытный образец ФЭУ-1, но это всего лишь мои домыслы... Прибор конечно неописуемой красоты!

Гость
 Добавлено: 28-10-2017 13:12
Обычно в импорте это звучало как photocell tube--вакуумная фотоячейка, или Photozelle--фотоэлемент.

Гость
 Добавлено: 31-10-2017 20:02
СЦВ-3 Паспорт




Гость
 Добавлено: 15-11-2017 21:40
Покажу еще тройку фото-приборов, на этот раз, опытные ЭОП :-)

1) ЭОП ВЭИ-2.
Дата изготовления неизвестно, известен лишь изготовитель--ВЭИ.
В принципе, ничем непримечательный ЭОП нулевка, но, интересные особенности в приборе все же есть--это карболитовый цоколь в котором задействованы только 2 ноги, и металлический вывод катода в виде нахлобучки похожей как у ЭОП 3ЭП32М и подобных.


2) ЭОП ФК-50-33Е.
Довольно крупный и старый ЭОП, примерно 50-60 годов.
На первый взгляд, прибор ни чем не примечателен, но, если посмотреть ближе--это в первую очередь исполнение выводов, в стекле впаяны петлеобразные контакты и поверх стекла, на них наносился слой токопроводящего аквадага который являлся контактом с электродами фотокатода, подфокусирующего электрода.
Но самое интересное, это экран, сначала мне показалось что экран сам по себе большой, но большую его его площадь просто закрасили аквадагом, да вот ничего подобного, я таки решил очистить заднюю площадь от аквадага. как оказалось, сам экран представляет из себя маленькую кругляшку из тонкого стекла диаметром каких-то там 7-8 мм. которая аккуратно впаяна в толщу стекла заднего торца. Таких маленьких экранов у ЭОП я еще не встречал. вполне возможно, что данные ЭОП могли применяться для рентгеновских фотосъемок...


2) ЭОП ФКТ-1-6Л.
Аналогичный ЭОП по конструкции предыдущему , отличается лишь большим диаметром рабочей площади фотокатода и отсутствием на анодном выводе колпачка. заместо него ножка с контактом выводится аквадагом.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 17-11-2017 15:14
Оптрон ОЭП-13:

вошел во вкус
Группа: Участники
Сообщений: 203
 Добавлено: 17-11-2017 23:43
Оптрон АОР124 (светодиод-фоторезистор)



Отличная штука! В своё время занимаясь звукооператорской и музыкальной работой,
лабал на их основе разнообразные системы шумоподавления и управления звуком,
лимитеры, компрессоры и экспандеры получаются на них бесподобные! Было это в далёких уже 90-х

Гость
 Добавлено: 21-11-2017 15:35
Диссектор ЛИ-602.
Телевизионная передающая трубка без накопления электрического заряда. В диссекторе изображение, создаваемое на фотокатоде, преобразуется электронным умножителем в электрические сигналы.

Гость
 Добавлено: 12-12-2017 14:20
ЛИ702-3

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 12-12-2017 14:45
Даже с ОС - круто!
А откуда демонтаж - известно?

Гость
 Добавлено: 30-12-2017 22:06
Фотоэлемент СДФ-7А.
Завод изготовитель--ВНИИА Автоматики.
Судя по всему, это быстродействующий фотоэлемент. Конструкция очень забавная--фотокатод из себя представляет диск с волнистой поверхностью, а анод в виде кольца в котором размещены створки в виде "жалюзей".

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 21-01-2018 01:12
Симпатичный бескорпусной линейный фотоприемник.
Номер на плате как по мне вряд ли является типом самого прибора, хотя точно не уверен в этом

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 21-01-2018 03:28
Номер на плате как по мне вряд ли является типом самого прибора,

Это наверняка децимальный номер платы как сборочной единицы, т.е. самой печатной платы с установленными на ней элементами (только без 2-х начальных букв (обычно). Децимал "пустой" платы имел бы цифру "7", а не "4" как здесь. Вот как-то так...

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 27-01-2018 18:54
Внутренняя система похожа на таковую у ФЭУ-36 и у ФЭУ-77, но вот окно совсем другое.
А вот окно похожее у ФЭУ-106, но у него нет боковых выводов и какого вида система я не знаю...

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 02-02-2018 17:28
ИК импульсный лазерный диод со встроенной схемой генератора накачки ЛПИ-105, Опытный.



Через крупное окно можно частично разглядеть начинку прибора:


Применялся например в некоторых медицинских лазерных терапевтических аппаратах. В интернете например находится некий прибор Мила-1 (http://photo.socium-a.ru/file/3676).

Остатки головки некого медицинского прибора с этим лазером в хитром радиаторе:


Параметры ЛПИ-105 можно посмотреть вот тут: http://www.inject-laser.ru/products/semiconducters_lasers/subpage1.ivp

Очень подробный рассказ про данный ЛД, его начинку и устройство можно почитать тут: http://lasers.org.ru/forum/threads/%D0%9F%D0%BE%D0%BB%D1%83%D0%BF%D1%80%D0%BE%D0%B2%D0%BE%D0%B4%D0%BD%D0%B8%D0%BA%D0%BE%D0%B2%D1%8B%D0%B5-%D0%BB%D0%B0%D0%B7%D0%B5%D1%80%D1%8B-%D0%98%D0%9A-%D0%B4%D0%B8%D0%B0%D0%BF%D0%B0%D0%B7%D0%BE%D0%BD%D0%B0-%D0%B8%D0%BC%D0%BF%D1%83%D0%BB%D1%8C%D1%81%D0%BD%D0%BE%D0%B3%D0%BE-%D1%80%D0%B5%D0%B6%D0%B8%D0%BC%D0%B0-%D1%80%D0%B0%D0%B1%D0%BE%D1%82%D1%8B-%D0%9B%D0%9F%D0%98-101-%C3%B7-%D0%9B%D0%9F%D0%98-122.3284/#post-100268 и ниже.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 04-02-2018 11:09
Пара симпатичных ПЗС без какой-либо маркировки:

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 05-02-2018 10:09
Интересно, что даже в талмуде Бараночникова вообще нет ПЗС в таком корпусе, как первый образец...

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 05-02-2018 10:55
Интересно, что даже в талмуде Бараночникова вообще нет ПЗС в таком корпусе, как первый образец...

У Бараночникова в справочниках много чего нет. Наверно невозможно сделать справочник, чтобы было всё по данной тематике.

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 05-02-2018 16:08
Наверно невозможно сделать справочник, чтобы было всё по данной тематике.

Само собой. Но в этих томах, по-моему, самый полный перечень из всех... То есть, если уж там нет, то это явно лютая экзотика

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 05-02-2018 16:44

Само собой. Но в этих томах, по-моему, самый полный перечень из всех... То есть, если уж там нет, то это явно лютая экзотика

Не обязательно. Например МЭПовских детекторов ионизационных излучений серии 2Х у него и нет, хотя применяются широко.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 05-02-2018 16:53
Например МЭПовских детекторов ионизационных излучений серии 2Х у него и нет, хотя применяются широко.

Кто-то мне кажется, что причина вовсе не в некомпетентности или упущении Бараночникова, а в том, в каких областях эти 2Х_ применяются

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 05-02-2018 17:09
Например МЭПовских детекторов ионизационных излучений серии 2Х у него и нет, хотя применяются широко.

В новом издании они, по-моему, есть

главный по тарелочкам
Группа: Участники
Сообщений: 3077 		Добавлено: 05-02-2018 17:11
Вах!!!! Где-бы это посмотреть срочно. А то нервы мне делает

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 05-02-2018 17:20
С этим, насколько я знаю, сложно.
Могу ошибаться, мы с ним давно переписывались, вроде второе издание было подготовлено в 2016 году, но автор с издательством не договорились и, скорее всего, оно в бумаге так и не вышло. Если я правильно помню, Михаил Львович в итоге хотел распространять его только в электронном виде. И как-то я упустил, чем же в итоге всё закончилось...

главный по тарелочкам
Группа: Участники
Сообщений: 3077 		Добавлено: 05-02-2018 17:25
А я, наивный, размечтался

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 05-02-2018 17:26
В новом издании они, по-моему, есть

Вполне вероятно. Давно я занимался справочником по детекторам 2Х, информация есть. Интересно было бы сравнить.

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 05-02-2018 17:28
И как-то я упустил, чем же в итоге всё закончилось...

Второй том был в электронном виде. По моему у меня он должен быть. Да и в интернете он был в свободном скачивании.

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 05-02-2018 17:33
Точно, у Ершова он лежит. Сейчас, скачаю, гляну что там по 2Х

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 05-02-2018 17:41
Только на 2Х701...

главный по тарелочкам
Группа: Участники
Сообщений: 3077 		Добавлено: 05-02-2018 17:44
И я о том же....

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 05-02-2018 17:55
Только на 2Х701...
Андрей, инфо по 2Х скину

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 05-02-2018 19:00
Только на 2Х701...

Информация из этикетки, да и включены в группу германиевых приборов?

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 06-02-2018 13:17
Пара матриц фотодиодов (не ПЗС) с красивых корпусах без какой-либо маркировки.

Первый образец:


Второй посимпатичнее


Прибор похож на МФ-14БЭ - http://155la3.ru/mf14be.htm , но кристалл явно отличается.

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 08-02-2018 16:03
Ну и я приборчик выложу в таком корпусе. МИ-35.





Интересно. Две платы, на каждой по две фото-ПЗС-линейки, если я правильно рассмотрел. И - одна из плат вообще никуда не подключена...

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 13-02-2018 12:27
Фоторезистор ФСА-Г1:

мастер
Группа: Участники
Сообщений: 570 		Добавлено: 04-03-2018 01:58
сф2-2,сф2-1 1969г.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 06-03-2018 16:28
ПЗС матрица в б.к исполнении: Б1200ЦМ9-3.
Никаких данных не имею.
Интересно, где такие могли применяться?

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 06-03-2018 16:41
Судя по происхождению из Эласа - гозмоз

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 06-03-2018 16:45
гозмоз

М?

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 06-03-2018 16:54
это так, Лемом навеяло будем считать что я простыл

главный по тарелочкам
Группа: Участники
Сообщений: 2259 		Добавлено: 06-03-2018 17:06
это так, Лемом навеяло будем считать что я простыл

О, Станислав Лем!!! "Сказки роботов", "Кибериада", а также "Звездные дневники Йона Тихого" самое мое любимое.

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 06-03-2018 17:24
ПЗС матрица в б.к исполнении: Б1200ЦМ9-3.

Чтож так всё криво-то приляпано для гозмоза... Однако...

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 06-03-2018 17:31
К сожалению, я все равно не понимаю, что это такое и где связь с применением таких ПЗС в реальности...

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 06-03-2018 17:38
Чтож так всё криво-то приляпано для гозмоза... Однако...

Так это ж тара. Сам кристалл вполне норм.

"Конструктивно микросхема представляет собой держатель из оксидированного алюминия, на который наклеены кристалл и ситалловая плата с контактными площадками для присоединения внешних выводов. Контактные площадки ситалловой платы, в свою очередь, соединены с контактными площадками кристалла тонкими проволочными выводами. Для измерений, испытаний и транспортировки держатель монтируют в тару-спутник."

Ну и любопытное

Бескорпусные матрицы серии КБ1200ЦМ3 собирают в гибридную суперлинейку. Шахматное расположение матриц позволяет избежать потерь изображения, так как фоточувствительные области перекрываются на два столбца. Для того чтобы обеспечить шахматную сборку, матрицы выпускаются парами: в кристаллах КБ1200ЦМ9-3 выводы расположены со стороны выходного регистра, а в кристаллах КБ1200ЦМ10-3 со стороны, противоположной выходному регистру.

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 06-03-2018 17:40
К сожалению, я все равно не понимаю, что это такое

Ежли бредздавидь, ждо я-даки не броздыл...

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 06-03-2018 20:36
Разве вот это тара?

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 07-03-2018 08:32
Ну... надо полагать, да. И даже переходная платка с контактами - лишь тестовая.

Вот поближе кристалл на держателе



Как я понимаю, при установке они просто отдираются от текстолитовой плашки и устанавливаются уже куда надо.

А уж как там на этот текстолит было наклеено, ИМХО, неважно.

мастер
Группа: Участники
Сообщений: 570 		Добавлено: 27-03-2018 22:53
вэи-1-1046.и.

free photo upload sites

Гость
 Добавлено: 28-03-2018 17:47
ФЭУ-31А (прозрачный), ФЭУ-31А, ФЭУ-31

мастер
Группа: Участники
Сообщений: 570 		Добавлено: 29-03-2018 11:14
фтг-4

вошел во вкус
Группа: Участники
Сообщений: 141 		Добавлено: 29-03-2018 11:53
Судя по происхождению из Эласа - гозмоз

Скорее ОПТЭКСА - полно таких у меня валяется

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 03-04-2018 16:37
Оптрон АОТ126А:

Гость
 Добавлено: 03-04-2018 21:14
Видиконы ЛИ-418, ЛИ-419-1, ЛИ-422-2, ЛИ-426-2, ЛИ-441, ЛИ-483

Гость
 Добавлено: 04-04-2018 03:44
Тоже из разряда передающих трубок--диссектор.

ЛИ-620-11.
Диссектор, передающая трубка мгновенного действия.
Применяется диссектор для регистрации световых потоков в режиме счета отдельных фотоэлектронов в электронной микроскопии.

Гость
 Добавлено: 09-04-2018 14:32
В чем разница?

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 09-04-2018 19:57
Вроде как ни в чем, кроме производителя...

вошел во вкус
Группа: Участники
Сообщений: 137 		Добавлено: 15-04-2018 20:49
Ячейка Поккельса.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 19-05-2018 19:06
Некий оптрон с открытым оптическим каналом с одним излучателем и двумя фотоприемниками. Никакой маркировки нету...

магистр
Группа: Участники
Сообщений: 1307
 Добавлено: 19-05-2018 21:12
АОД111

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 20-05-2018 00:30
Спасибо за опознание!


Ещё покажу нечто под названием ЛФД-2А

Лавинный фотодиод

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 25-05-2018 15:23
Матричный ПЗС А1042, Пульсар, 1982г:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 01-06-2018 16:42
Фотодиод ФД-24К со странной нашлепкой на окне:


Фоторезистор ФР3-11-1:


Импортный SD5421-002 - PIN фотодиод с диапазоном чувствительности 600-1000нм и временем нарастания импульса 15нс:

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 01-06-2018 18:12
Фотодиод ФД-24К со странной нашлепкой на окне:


восьмиугольная призма

Гость
 Добавлено: 01-06-2018 23:47
р

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 02-06-2018 22:32
Такой был-не был ...АОТ110А:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 17-06-2018 00:34
Некий старый крупный фоторезистор:

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 17-06-2018 09:52
Встречал подобный конструктив в фотоэлектрических гальванометрах усилителей к потенциометрическим установкам, вроде бы У302, не помню только какой был резистивный элемент.

знающий
Группа: Участники
Сообщений: 483 		Добавлено: 17-06-2018 14:12
Матричный ПЗС А1042, Пульсар, 1982г:

Это прототип 1200ЦМ1

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 17-06-2018 16:15
О, а целиком этикетку с фото не сделаете?

знающий
Группа: Участники
Сообщений: 483 		Добавлено: 17-06-2018 17:08
Скан сделаю вечером.
У этикетки много страниц...

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 25-06-2018 19:48
Фоторезистор СФ2-6А:

Гость
 Добавлено: 05-07-2018 23:51
Еще несколько интересных фотоприборов.

1) ФЭУ-4.
Москва. МЭЛз. Март-75г
Фотоэлектронный умножитель с одним каскадом усиления-для измерительной аппаратуры работающей в видимой и УФ областях спектра, с сурьмяно-калиево-натриево-цезиевым фотокатодом.
Обладает спектральной характеристикой №11.


2) ФЭУ-5.
Москва. МЭЛЗ. Март--75г
Однокаскадный фотоэлектронный умножитель с сурьмяно-цезиевым фотокатодом и динодом.
Применяется в приборах спектрального эмиссионного анализа.
Сам прибор очень похож на более распространенный ФЭУ-4, но имеет более длинное окно, судя по всему из кварцевого стекла.
Так же, существует умножитель ФЭУ-6, он практически не отличим от ФЭУ-5, разве что фотокатод выполнен из другого материала--Сурьмяно-калиево цезиевый.


3) Неопознанный ФЭУ (?).
Этот образец интересен 2мя особенностями, а это:
А) Наличие внутреннего зеленого покрытия из оксида хрома, что совсем не свойственно ФЭУ.
Б) Наличие некого кольца с ленточкой в районе цоколя, либо это охранное кольцо, либо вывод анода. Я больше склоняюсь к первому варианту--Охранное кольцо.
На счет происхождения данного ФЭУ(ФЭУ ли это вообще...), у меня есть пару предположений, либо это какой-то опытный вариант приборов таких как ФЭУ-85/87/115, либо, это вообще из серии фотоумножителей серии СНФТ производства ВНИИА Автоматики, уж больно внешне схож он с СНФТшками--И дисковой впай есть, и сферическая собирающая линза на входном окне есть.


4) Безымянный ФЭУ.
Завод изготовитель, предположительно, МЭЛЗ. Дата выпуска--Октябрь-67г.
Не менее любопытный образец, по внешнему виду очень сильно похож на ФЭУ-62, но размеры, система электродов, да и диаметр прибора, противоречит габаритам ФЭУ-62, либо это что-то совсем мелко серийное, либо сделанное под заказ под спец аппаратуру.
В МЭПовских справочниках, данное изделие тоже никак не фигурирует.
Можно только сказать то, что роль фотокатода исполняет первый каскад усиления. Установленная над ним фокусирующая сетка, а также устройство термического распыления активного слоя показаны на двух центральных нижних врезках.
Да кстати. касаемо термических распылителей--Еще один интересный и немаловажный факт: У всех фэу у которых фотокатод на металлической подложке(Таких как ФЭУ-17а/18А/20/22), напрочь отсутствуют термические распылители, а вот у этого он есть. Разрыв шаблона.

пришел поспрашивать
Группа: Участники
Сообщений: 92 		Добавлено: 07-07-2018 08:02
Передающий модуль МПД-3АМ:

Гость
 Добавлено: 09-07-2018 23:23
Еще пара ЭОПов из ВНИИОФИ. Встречаем!

ЕЛЬ-2.
Москва. ВНИИОФИ.

Вероятней всего, этот эоп, это опытная версия серийно выпускавшегося ЭОПа УМ-92. Применялся, скорей всего, так же в телескопах для астрофизических целей.

СОСНА-3.
Москва. ВНИИОФИ.

Вероятней всего, этот эоп, это опытная версия серийно выпускавшегося ЭОПа УМ-92Ш, либо усовершенствованный тип ЭОПа ЕЛЬ-2.
Примечателен тем, что залит в зеленый компаунд, так же электроды выведены гибкими ВВ проводами.
Применялся, скорей всего, так же в телескопах для астрофизических целей.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 16-07-2018 18:45
ФЭУ-27, МЭЛЗ, 1974г:


Этикетка на прибор:


Опытные экземпляры были неокрашенными.
ФЭУ-27, МЭЛ, 1962г, Опытный (когда-то давно я его уже выкладывал, но фотки побились, да и в тему с обычным, думаю, можно и повторить):

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 25-07-2018 14:23
ФЭУ-28, МЭЛЗ, 1973г, окрашенный.


В самом ФЭУ ничего интересного нету.
Любопытная деталь обнаружилась в этикетке: данный ФЭУ с военной приемкой и предназначен для работы в аппаратуре специального назначения. Честно говоря, вообще не представляю, для каких таких специальных целей мог использоваться данный прибор, вроде в нем нет ничего особенного...


Покопался в своем архиве и нашел этикетку на ФЭУ-28, но на прибор с ОТК. В технических характеристиках вроде разницы не нашел, но в этикетке на ФЭУ с ПЗ довольно много места уделено вопросам сохраняемости приборов при различных условиях хранения и тд.

(Данная этикетка скорее всего не моя)

магистр
Группа: Участники
Сообщений: 1411 		Добавлено: 25-07-2018 15:45
данный ФЭУ с военной приемкой и предназначен для работы в аппаратуре специального назначения. Честно говоря, вообще не представляю, для каких таких специальных целей мог использоваться данный прибор

в космосе, например...на "фотонах" стоял блок с тремя фэу, кажется контроль ионизирующего излучения

вошел во вкус
Группа: Участники
Сообщений: 201
 Добавлено: 02-08-2018 22:25
Фотоэлектронный умножитель ФЭУ-14 опытная:


Фотокатод - висмуто-серебряно-цезиевый.
Кардинально отличается от серийного ФЭУ-14. В отличии от него оформление цокольное, вывод фотокатода находится непосредственно на "катодном отсеке", вывод анода сделан в виде барашка на цоколе, как у некоторых древних радиоламп. Динодная система тоже несколько иная.
Где он сделан остается загадкой, имеется логотип завода изготовителя на торце ключа цоколя, но, возможно, это изготовитель самого цоколя, а не ФЭУ в целом. Судя по конструкции, где номер продублирован в виде таблички внутри (не фотографировал), а также тому, где изготавливались серийные модели, можно сказать, что это Новосибирский завод "Экран". Сделан в сентябрь 1958 года.

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 03-08-2018 08:12
Ф Где он сделан остается загадкой, имеется логотип завода изготовителя на торце ключа цоколя, но возможно это изготовитель самого цоколя, а не ФЭУ в целом. Судя по конструкции,номером продублированным в виде таблички внутри(не фотографировал) а также тому где изготавливались серийные модели можно сказать что это Новосибирский завод "Экран". Сделан в Сентябре 1958 года, заводской номер 491.

Логотип на цоколе похож на логотип фрязинского "Электронприбора", только без "планеток" на орбите.

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 03-08-2018 09:46
Если повернуть по часовой на 90 гр, то получим Ленинградский ВНИИТ (ОКБ ЭВП Г.С.Вильдгрубе)

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 03-08-2018 11:30
Если повернуть по часовой на 90 гр, то получим Ленинградский ВНИИТ (ОКБ ЭВП Г.С.Вильдгрубе)

Точно! Ув. Pedro как всегда прав.

Гость
 Добавлено: 03-08-2018 14:33
А образец самого ФЭУ действительно интересный!
Никогда у многокаскадников не видел того, чтобы анод выводился отдельным выводом на цоколе как у древних ламп серии СО, ВО и подобных раритетов!)

вошел во вкус
Группа: Участники
Сообщений: 201
 Добавлено: 05-08-2018 20:10
Если повернуть по часовой на 90 гр, то получим Ленинградский ВНИИТ (ОКБ ЭВП Г.С.Вильдгрубе)

Спасибо за информацию!

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 29-08-2018 14:28
Спешу Вас расстроить... ФЭУ явно натекший, пойдет только как экспонат на полку, фотокатодом вниз.

Из него что-то может вытечь?

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 29-08-2018 19:44

Из него что-то может вытечь?

Применительно к ЭВП и ГРП "натекший" обозначает, что прибор потерял герметичность и внутрь попал (т.е натек) воздух.

знающий
Группа: Участники
Сообщений: 411 		Добавлено: 01-10-2018 22:55
ФЭУ-28, МЭЛЗ, 1973г, окрашенный.


В самом ФЭУ ничего интересного нету.
Любопытная деталь обнаружилась в этикетке: данный ФЭУ с военной приемкой и предназначен для работы в аппаратуре специального назначения. Честно говоря, вообще не представляю, для каких таких специальных целей мог использоваться данный прибор, вроде в нем нет ничего особенного...
...В технических характеристиках вроде разницы не нашел, но в этикетке на ФЭУ с ПЗ довольно много места уделено вопросам сохраняемости приборов при различных условиях хранения и тд...

Применялись, в частности, в автоматических секстантах звёздно-солнечного ориентатора БЦ-63 (60-е годы). Звёзды напрямую, а солнце через очень плотный светофильтр. "Изображение" развёртывалось механическим устройством по двум координатам и концевиками от него вырабатывались стробы управления вращением оптической головки по азимуту и углу места.
Этакая стеклянная призма (2 штуки обычно) сверху фюзеляжа старых Ту-95 (не МС) и Ту-22 (без М).
Отсюда и повышенные требования к перепадам температуры и давления
P.S. На всякий случай.. дома есть описание этого изделия без всяких меток в правом верхнем углу. Обыкновенное навигационное железо для дальних перелётов

Гость
 Добавлено: 03-10-2018 10:12
Очень интересно - а нельзя-ли отсканировать это писание ?

знающий
Группа: Участники
Сообщений: 411 		Добавлено: 03-10-2018 20:56
Отсканил описание уже давно, но нет альбома рисунков к нему. В книжке только мелкие рисунки. Подробности знаю потому, что курочил когда-то и секстант, и вычислитель. Остальные блоки не представляют особого интереса

мастер
Группа: Участники
Сообщений: 537 		Добавлено: 08-10-2018 09:19
Красивая штучка:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 11-10-2018 18:56
Довольно любопытный фотодиод ФП3-4, по виду входного окна предположу, что для применения в ВОЛС.


Бирка с тары:


И паспорт, в котором названия параметров "зашифрованы" просто цифрами, что на мой взгляд несколько странно...


Если кто сталкивался или имеет более подробную информацию о назначении и применении, прошу поделиться.

мастер
Группа: Участники
Сообщений: 813 		Добавлено: 11-10-2018 19:16
Если кто сталкивался или имеет более подробную информацию о назначении и применении, прошу поделиться.

Статья в ПТЭ 3-1988

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 11-10-2018 19:21
Спасибо, весьма неожиданное применение надо сказать!
Однако все же почему параметры в паспорте зашифрованы - не понятно... Видимо помимо этого были и еще более серьезные (и секретные?) применения...

мастер
Группа: Участники
Сообщений: 813 		Добавлено: 11-10-2018 20:34
Статья в ПТЭ 3-1988

А нормальной ссылки нет? Регистрироваться в этом ... нет желания.

Мне без регистрации отдал, попробуйте выключить исполнение javascript у броузера.
Положил в Яндекс

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 11-10-2018 20:57
"Мы их нашли. Ничего там особенного и криминального нет, уверяю вас". Ну живут они под именами ФД-271, ФД-272. И записи в паспортах у них самые обычные, чувствительность А/Вт, темновой ток на, постоянная времени нс , время спада нс

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 12-10-2018 00:29
Любопытно...
А зачем тогда названным вами фотодиодам дали второе имя?
Зачем вообще нужно было зашифровывать параметры в паспорте?

пришел поспрашивать
Группа: Участники
Сообщений: 46 		Добавлено: 16-10-2018 00:27
Попалось вот такое вот. Надписей никаких.
В курсе кто, что это?

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 16-10-2018 15:02
ИЛПН-304-1 - излучатель лазера инжекционный сверхлюминисцентный с длиной волны 810...880 нм, КРЛЗ, 1988г:


Паспорт:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 25-10-2018 20:17
ПОИ1.
Пока так и не понял точно, но скорее всего приемник для ВОЛС.

главный по тарелочкам
Группа: Участники
Сообщений: 2542 		Добавлено: 25-10-2018 22:17
Для ВОЛС На конце кабеля ставился соединитель с гайкой. Надо найти и сфотографировать.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 26-10-2018 00:39
То, что для ВОЛС - понятно, вопрос у меня скорее в том, приемник это или излучатель...

главный по тарелочкам
Группа: Участники
Сообщений: 2542 		Добавлено: 26-10-2018 00:57
Такой шёл в паре с МПО Т.е. у тебя это приёмник излучения.

вошел во вкус
Группа: Участники
Сообщений: 176 		Добавлено: 26-10-2018 05:21
ПОИ1.
Пока так и не понял точно, но скорее всего приемник для ВОЛС.

Это приёмник . излучатель двух контактный. Есть у меня устройство мультиплексор которое собрано на таких приёмниках и передатчиках. Сам мультиплексор входил в комплект поставки ЭВМ. Позволяла соединить 4 канала на 9600 , внешний интерфейс токовая петля.

Гость
 Добавлено: 06-11-2018 20:50
ФЭУ-16

мастер
Группа: Участники
Сообщений: 956
 Добавлено: 06-11-2018 21:25
Пара экспериментальных ФЭУ. На одном надпись - 14-VIII-66, на другом была приклеена к цоколю бумажка с цифрой 4 и всё.
Похожих среди серийных не нашёл.


А верхний не фэу19 ? Для 85го немного великоват.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 07-11-2018 00:04
Сверхминиатюрный пятиразрядный светодиодный индикатор ИПЦ06А-5/40К в красивом керамическом корпусе:


Фото во включенном состоянии со спичкой для масштаба


Мне вот интересно два момента:
- В справочных листах на него сказано, что он для аппаратуры специального назначения. А кто-нибудь сталкивался в деле с таким индикатором? Где они реально применялись?
- Уж не под них или для подобных индикаторов были сделаны те самые микросхемы управления индикацией 564ИК2 и 1549ИК1?

Гость
 Добавлено: 07-11-2018 00:20
Есть предположение, что в лазерных дальномерах в формфакторе а-ля бинокль. Естественно непростого назначения. Там показания дальности и наклона оптической оси выдавались на похожие индикаторы с введением в поле зрения. Какие там конкретно индикаторы - может такой, а может линейка АЛС314 или подобный 318ому на 5 разрядов. К сожалению разобрать не имел возможности

мастер
Группа: Участники
Сообщений: 956
 Добавлено: 07-11-2018 11:48

А были часы в 70е годы.вся схема на керамике.кроме линз.

мастер
Группа: Участники
Сообщений: 956
 Добавлено: 09-11-2018 22:56

А разве тут он должен быть? Геттеры у ФЭУ это очень редкое явления, я например их встречал только в опытных и ранних экземплярах, и то далеко не везде.

Так цезий из фотокатода более активный чем бариевый геттер.
Он первым примет удар на себя.

знающий
Группа: Участники
Сообщений: 352 		Добавлено: 10-11-2018 00:52
Сверхминиатюрный пятиразрядный светодиодный индикатор ИПЦ06А-5/40К

Кристаллы от 318?

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 13-12-2018 16:49
ИЛПН-206.
Инжекционный одномодовый лазерный излучатель со встроенным фотодиодом обратной связи непрерывного режима работы для применения в волоконно-оптических системах связи.

магистр
Группа: Участники
Сообщений: 1307
 Добавлено: 16-12-2018 13:33
ЛИ-475 в "осине"

мастер
Группа: Участники
Сообщений: 792 		Добавлено: 21-12-2018 15:52
ФС-2АН - неохлаждаемый ИК датчик непростого назначения

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 21-12-2018 20:16
Свежие светодиоды КИПД40.

КИПД40П30-Л4-Д7:


КИПД40Р20-С1-П7:


Этикетка на семейство КИПД40:

Гость
 Добавлено: 23-12-2018 18:23
Очередное фотоприемное приобретение с митьки ;-)

ЛИ-703.
ВНИИ "Электрон". Июнь-85 год.

Передающая электроннолучевая трубка супервидикон--по сути, это совокупность ЭОПа с входным окном в виде волоконно-оптической планшайбы и видикона с электромагнитным отклонением. Применялся, скорей всего, в военном оборудовании, скорее всего в телевизионной аппаратуре ночного видения, в какой конкретно, мне неведомо...

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 24-12-2018 00:55
Просто невероятная по редкости находка, учитывая, что кроме ЛИ-702 даже на фотках ничего другого из ЛИ-70_ пока не всплывало!
Мои поздравления!

гигант мысли
Группа: Участники
Сообщений: 7902
 Добавлено: 24-12-2018 07:04
применялся, скорей всего, в военном оборудовании, скорее всего в телевизионной ппаратуре ночного видения, в какой конкретно, мне неведомо...


Возможно в телевизионной системе (ночного видения) "Меркурий", которая использовалась в штурмовиках Су-25Т и некоторых вертолетах.

В допол.:
Бедретдинов И.А. Штурмовик Су-25 и его модификации - страница №232 указанного файла
Для работы самолета Су-25Т в ночных условиях в 1982 г. была разработана ТВ-система «Меркурий», которая явилась первой отечественной бортовой ТВ-системой, принятой на вооружение ВВС и внедренной в серийное производство. При разработке аппаратуры «Меркурий» были решены сложные задачи создания новой для того времени передающей трубки, системы автоматического регулирования освещенности на ее входе и устройств, обеспечивающих стабильное изображение с минимально возможными растровыми искажениями.
Сохранение технических характеристик трубки в условиях изменения температуры окружающей среды от -60 до +60 °С и при высоких вибрационных перегрузках потребовало освоения сложных технологических процессов, применения новых материалов и комплектующих изделий. С этими задачами успешно справился коллектив ученых и специалистов ВНИИ ЭЛП под руководством главного конструктора прибора ЛИ-703 Н.Я. Бенедиктова.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 24-12-2018 17:59
И еще по свежим светодиодам - КИПД85:


Этикетка на семейство:

Гость
 Добавлено: 25-12-2018 00:23
Вот еще нарыл одну статейку по этим трубкам. Там и ФЭУ и видиконы и ПЗС-матрицы и диссекторы... Короче, много годноты ;-)
http://archive.li/gfagI

мастер
Группа: Участники
Сообщений: 570 		Добавлено: 26-12-2018 14:13
пзс матрнца, из написей нк-8 и в-11
видимо наш аналог что то вроде http://www.flicamera.com/microline/index.html

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 27-12-2018 20:36
Даю 99%, что это не ПЗС, а одиночный фотоприемник (фотодиод) с усилителем в виде микросборки.

мастер
Группа: Участники
Сообщений: 570 		Добавлено: 27-12-2018 23:15
это ПЗС порядка 4000*4000 точек

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 28-12-2018 00:44
Откуда информация и какого она года?
Зачем корпус как у микросборки?
Сделайте максимально крупно фото окна, чтобы было видно разварку приемника на плату. У ПЗС всегда отходят десятки проводников.

Гость
 Добавлено: 29-12-2018 21:52
ФДК-142-01
Кремниевый фотодиод чувствительный в УФ-области спектра.

Предназначен для применения в качестве приемников и датчиков инфракрасного излучения в составе оптико-электронной аппаратуры, систем фотоэлектрической автоматики и бесконтактного измерения температуры, вычислительной и измерительной техники, программно-управляемого оборудования и приборов, работающих в диапазоне длин волн от 0,3 до 1,1 мкм.
Обладают минимальной чувствительностью в левой части спектральной характеристики.

Основные технические параметры фотодиода ФДК-142-01:
• Размер фоточувствительного элемента: 13,7 мм;
• Область спектральной фоточувствительности: 0,4...1,1 мкм;
• Длина волны максимума спектрального распределения фоточувствительности: 0,72...0,85 мкм;
• Номинальное рабочее напряжение: 120 В.

мастер
Группа: Участники
Сообщений: 570 		Добавлено: 30-12-2018 14:40
уважаемый lalka Вы ввели меня в сомнения и я взялся вскрыть микросхему

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 30-12-2018 17:09
Спасибо, теперь точно все ясно - это ФПУ-1А судя по надписи на плате.
К ПЗС оно отношения не имеет: http://www.155la3.ru/fpu1a.htm

мастер
Группа: Участники
Сообщений: 570 		Добавлено: 30-12-2018 17:23
однако:
Число пикселей, шт. 4096*4096
ФПУ-1М состоит из:
кристалла ФППЗ;
так что это ПЗС

мастер
Группа: Участники
Сообщений: 542
 Добавлено: 30-12-2018 17:35
Таки это фотодиод с обвязкой.

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 30-12-2018 17:43
Число пикселей, шт. 4096*4096
ФПУ-1М состоит из:
кристалла ФППЗ;

Это в ФПУ-2М стоит кристалл ФППЗ 4096х4096, там просто опечатка в даташите, в заголовке ФПУ-2М, как положено, а в тексте ФПУ-1М.

Вот даташит на ФПУ-1М, у него кристалл ФППЗ 1200х1200.
Но они оба совершенно не похожи на ФПУ-1А, так что утверждать только на основании похожей маркировки, что там тоже матричный кристалл, нет оснований - выводов у кристалла маловато.
А вот тут, кстати, упоминаются фотоприемные устройства ФПУ-1 и ФПУ-2 как раз в таком корпусе, и состоящие из одиночного фотодиода ФДУК с операционным усилителем. Вот это как раз оно.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 01-01-2019 00:25
Оптический передающий модуль для ВОЛС - КЭМ-34-4ПД:


И остатки некого макета семиканального волоконного передатчика на таких модулях



Гость
 Добавлено: 01-01-2019 20:07
Показывал я тут очень редкий и интересный трубец, если точней--Супервидикон ЛИ-703, так что спешу повторно его показать. Встречаем!

ЛИ-703.
ВНИИ "Электрон". Июнь-85 год.

Передающая электроннолучевая трубка супервидикон--по сути, это совокупность ЭОПа с входным окном в виде волоконно-оптической планшайбы и видикона с электромагнитным отклонением. Применялся, скорей всего, в военном оборудовании, скорее всего в телевизионной аппаратуре ночного видения, в какой конкретно, мне неведомо.

А вот почему я снова о нем вспомнил, снова повторно показываю, да и вообще завожу о нем разговор? Так вот, когда я взял этот приборец, то мне вместе с ним, как "бонус"достался еще один такой ьрубец, но уже битый--С отколотым самим видиконом с электронным прожектором и обкусанными под корень выводами. Так вот, немного погодя, я вооружился кусачками, ножом и болгаркой, ну и давай пилякать этот ступенчатый корпус. Корпус по кусочкам снять было не сложно, но все самое гадостное было впереди--А это освобождение прибора от белой виксинтовой заливки(Пол дня угробил сидя на 5-ой точке на то, чтобы очистить прибор от этой гадости), очистив все это дело, выяснилось то, что я и предполагал--Под этим всем безобразием скрывался всем известный типичный огрызок-ЭОП супервидикона ЛИ-702 и ЭОП 1ого поколения--ЭПВ-20А, и се это дело было сопряжено друг с другом посредством половинчатых стяжных хомутов:


ЭПВ-20А "нагой".
Орджоникидзе. ГРАН.

Электронно-оптический преобразователь 1-поколения.
Данный эоп применялся в этом супервидиконе как дополнительный усилитель яркости.


И небольшой постскриптум: Когда-то очень давно на одном из ресурсов(Название ресурса называть не стану из чувств брезгливости) коллега ОХОТНИК показал одно очень чудесное фото на котором показано пара тех самых пресловутых супервидиконов ЛИ-702 и 4 здоровенных ЭОПов ЭПВ-20А. По сути это наглядный пример, скажем так, конструктора "Собери сам ЛИ-703"

Гость
 Добавлено: 04-01-2019 17:08
ФЭУ-16 и ФЭУ-11Б

вошел во вкус
Группа: Участники
Сообщений: 201
 Добавлено: 04-01-2019 18:49
Что-то не похоже, чтобы это был ФЭУ-116. Мне вот кажется, что это вполне себе обычный ФЭУ-11Б, просто "Б" часто читали как цифру 6.

Гость
 Добавлено: 04-01-2019 21:28
А есть фото ФЭУ-116 ?

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 04-01-2019 22:42
Что-то не похоже, что бы это был ФЭУ-116. Мне вот кажется что это вполне себе обычный ФЭУ-11Б, просто "Б" часто читали как цифру 6.

Скорее всего Неизвсетный прав, вот из справочника Бараночникова


гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 05-01-2019 01:02
А есть фото ФЭУ-116 ?

Вот тут:
https://content-11.foto.my.mail.ru/mail/vugluskr_2000/Manevr_15/s-631.jpg
http://lasers.org.ru/forum/attachments/pvvopcck5ba-jpg.23012/

вошел во вкус
Группа: Участники
Сообщений: 205
 Добавлено: 07-01-2019 06:58
ФДК-142-01.
Кремниевый фотодиод чувствительный в УФ-области спектра.
Предназначен для применения в качестве приемников и датчиков инфракрасного излучения в составе оптико-электронной аппаратуры, систем фотоэлектрической автоматики и бесконтактного измерения температуры, вычислительной и измерительной техники, программно-управляемого оборудования и приборов, работающих в диапазоне длин волн от 0,3 до 1,1 мкм.
Обладают минимальной чувствительностью в левой части спектральной характеристики.



Основные технические параметры фотодиода ФДК-142-01:
• Размер фоточувствительного элемента: 13,7 мм;
• Область спектральной фоточувствительности: 0,4...1,1 мкм;
• Длина волны максимума спектрального распределения фоточувствительности: 0,72...0,85 мкм;
• Номинальное рабочее напряжение: 120 В.


А вот, судя по всему, один из опытных образцов его. Крышка корпуса - отдельно.

вошел во вкус
Группа: Участники
Сообщений: 205
 Добавлено: 07-01-2019 07:05
Лазерные излучатели ЛПИ-9 и неизвестный, того же типа, но с меньшим зазором.

вошел во вкус
Группа: Участники
Сообщений: 205
 Добавлено: 07-01-2019 07:10
Ещё пару неизвестных оптоприборов...

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 07-01-2019 11:16
Ещё пару неизвестных оптоприборов...

Похож на ФД-9 или ФД-10.

вошел во вкус
Группа: Участники
Сообщений: 205
 Добавлено: 10-01-2019 01:33
Эволюция ФЭУ-141, от опытного до серии.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 16-01-2019 19:05
В принципе ничего особенного - просто попался с паспортом, вот и решил выложить...
Видикон ЛИ441 1983г:


Паспорт:

Гость
 Добавлено: 16-01-2019 21:49
Хм, у ЛИ-441 что у меня есть - черное окно.
ЗДЕСЬ

вошел во вкус
Группа: Участники
Сообщений: 173 		Добавлено: 18-01-2019 14:01
ФСК-Г7

Некий ФНУ

ФЭУ-148-1 и ЛИ-23 частые изделия, стоит делать фото ?

вошел во вкус
Группа: Участники
Сообщений: 129
 Добавлено: 22-01-2019 12:37
Фотодиод ФД-24К.

Удалено. Админ.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 02-02-2019 01:07
ФД-21КП:

Гость
 Добавлено: 13-02-2019 21:34
Просто ФЭУ-22 с родным делителем напряжения :-)

мастер
Группа: Участники
Сообщений: 542
 Добавлено: 13-02-2019 21:41
Видикон Burle 8541, made in Japan. Не частое применение видикона с электромагнитной фокусировкой в видеокамере.


Гость
 Добавлено: 13-02-2019 21:58
Я сказал что он с родным, ибо именно для фэу-22 этот делитель, и не для каких других

Гость
 Добавлено: 17-02-2019 17:41

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 18-02-2019 16:41
ФПЗС-1М, кто производитель?

главный по тарелочкам
Группа: Участники
Сообщений: 2259 		Добавлено: 18-02-2019 16:52
ФПЗС-1М, кто производитель?

НПО Электрон, г. Санкт-Петербург.

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 18-02-2019 17:00
Спасибо!!!
Знаю, что знакомый логотип, иногда попадается, но быстро найти не удалось.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 27-02-2019 00:56
Индикатор Б182А, Оптрон, 1976г.
Интересно, чей прототип?

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 27-02-2019 02:29
https://www.ngpedia.ru/pic/0670587jO0TwBv0051103879.png

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 01-03-2019 20:00
Какой-то скорее всего фотодиод:

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 02-03-2019 16:02
Похож на КФДМ4-02

вошел во вкус
Группа: Участники
Сообщений: 201
 Добавлено: 06-03-2019 23:43
Фотоэлектронный умножитель неизвестного мне типа:

Интересная особенность ФЭУ: вывод фотокатода посредством проводка выведен через цоколь, хотя обычно для этого применяется вывод-колпачок. Вывод анода же выведен колпачком. Также ФЭУ покрыт аквадагом, вероятно, от внешней засветки. В сочетании с готичным цоколем, очень напоминающим цоколь древних радиоламп 30-х годов, можно сделать вывод что этот ФЭУ имеет вполне себе почтенный возраст.

Подробнее остановимся на фотокатоде. Как видно, фотокатод напылен на выпуклую поверхность колбы, больше всего этот вариант исполнения мне напоминает фотоэлементы серий Ф-1, Ф-4 или Ф-26 и им подобные.
Судя по корявой надписи на коробке, фотокатод этот сурьмяно-цезиевый. Хотя по цвету он также похож и на многощелочной.



А теперь самое интересное... Анод в этом ФЭУ выполнен в виде длинных нитей, натянутых вдоль оси баллона пружинами. Диноды же представляют из себя полукруглые кольца, которые крепятся на раме из стекла.




Цоколь, как говорилось выше непростой. Напоминает таковой у радиоламп 30-х годов, но вот выводов 15 штук. Интересно, еще на каких лампах мог применяться этот вид цоколя. Если у кого есть факты на этот счет, было бы интересно их услышать.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 07-03-2019 02:20
Интересно, он вообще наш, советский?
Нет ли в планах ободрать покрытие?

мастер
Группа: Участники
Сообщений: 813 		Добавлено: 07-03-2019 08:10
Интересная особенность ФЭУ: вывод фотокатода посредством проводка выведен через цоколь, хотя обычно для этого применяется вывод-колпачок.

А это точно вывод фотокатода, выглядит как вывод аквадага. Тогда напыление - это оптический фильтр.

вошел во вкус
Группа: Участники
Сообщений: 201
 Добавлено: 07-03-2019 10:32
Интересно, он вообще наш, советский?

Вроде бы да. Один человек выкладывал нечто подобное с маркировкой «ЭУ-13». Цоколь и конструкция изготовления была очень похожая на мой экземпляр.

Нет ли в планах ободрать покрытие?

Нет. Я всегда сохраняю приборы в таком виде, в каком они есть. Ободрать можно, если скажем, попадется еще один точно такой же, что очень маловероятно.

А это точно вывод фотокатода, выглядит как вывод аквадага.

Точно, видно на фотографиях фотокатода, провод присоединен к тонкой проволочке которая впаяна в «шишку» фотокатода.

Гость
 Добавлено: 09-03-2019 01:33
Досталось мне очень загадочное приобретение, так как оно имеет отношение к ПЛ-Полупроводниковым лазерам, хоть это в тоже время и лампа, тем не менее, место ему здесь.

Безымянная ПЛЭЛТ.
Москва. ВНИИОФИ.

Кроме инжекционных лазеров также, применяются полупроводниковые лазеры с электронной накачкой. При этом, на полупроводник воздействует поток электронов высокой энергии (Десятки. а то и сотни килоэлектрон-Вольт). Электроны накачки, проникая в глубь кристалла, возбуждают электроны валентной зоны, и часть их переходит на более высокие энергетические уровни зоны проводимости. Эти возбужденные электроны, в свою очередь, передают энергию другим атомам решетки--Возникает лавина, ослабевающая по мере удаления от поверхности в глубь полупроводника.
Конструктивно полупроводниковый лазер с электронной накачкой , представляет в из себя электронно-лучевой прибор(Рабочее напряжение десятки киловольт), в которую помещается полупроводник. Поток электронов с энергией 20 кэВ и более, направляется на плоскую грань полупроводникового образца показанного на левой верхней врезке. В тонком поверхностном слое полупроводника, электронный поток создает большое число электронно-дырочных пар(Примерно 10 пар на один электрон). Образующиеся носители собираются у дна зоны проводимости(Электроны) и потолка валентной зоны (Дырки) и рекомбинируют. Когерентное излучение выходит из полупроводниковой пластины в плоскости, перпендикулярной направлению потока электронов. Грани образца служат зеркалами открытого лазерного резонатора. Толщина активного слоя при электронной накачке зависит от энергии электронов и может достигать десятых долей миллиметра.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 09-03-2019 01:56
Невероятная находка!
Не думал, что они в принципе могли дойти до наших дней, тем более в целом виде, тк явно изготавливались в малом количестве и имели очень узкое и специфическое применение.

Данный экземпляр явно имеет сходства с КГС-3 от ВНИИОФИ, но не один в один с тем, что показано на фото в их каталоге:

Гость
 Добавлено: 10-03-2019 02:48
Разбирая большую кучу свежих приходов, обнаружил интересный фотоприбор. Что же, раз обнаружил, то покажу;-)

ФЭУ "Радиан-4"
Неизвестно, каким производителем и когда был изготовлен (Предположительно, это завод ГРАН).

По конфигурации электродов очень похоже, что ФЭУ построен на основе ЭОП с двумя последовательно стоящими микроканальными пластинами(МКП). А вот анод прибора заслуживает отдельного описания.
Один коллега по увлечению демонстрировал похожий ФЭУ, под названием "Козерог-87". Назначение этого самого ФЭУ--Определение координат светящегося объекта. Для этого прибор имеет 4 анода, и попадание светового пятна в равносигнальную зону этих анодов служит управляющим воздействием для построенной на основе этого ФЭУ следящей системы.
Так вот, об анодах моего прибора "Радиан-4". Здесь их целая сотня, организованная в матрицу 10х10. Каждый анод представляет собой маленький, размером около 1х1мм, квадратик. Аноды отчетливо видны на нижней врезке. По всей видимости, построенная на основе такого ФЭУ следящая система имела возможность наводиться на несколько рядом расположенных световых пятен. Но, скорее всего, следящая система могла менять скорость перемещения головки в зависимости от координаты пятна на матрице. Чем дальше от центра матрицы расположено световое пятно, тем большая скорость перемещения головки.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 10-03-2019 13:09
Если это якобы ФЭУ, то где вывода от динодов и делитель напряжения?..
Скорее это и правда позиционно-чувствительный детектор по типу названного тобой Козерога-87.

Гость
 Добавлено: 10-03-2019 14:53
Если это якобы ФЭУ, то где вывода от динодов и делитель напряжения?..
Скорее это и правда позиционно-чувствительный детектор по типу названного тобой Козерога-87.

Ну, во первых, начнем с того, что микроканальные пластины(МКП) как раз и играют роль тех самых динодов, которые нам привычны в тех же ФЭУ, диссекторах, суперортиконах и подобном. МКП, это канальный усилитель состоящих из множества канальцев имеющих вход и выход--Своего рода, это более продвинутая технология для усиления сигнала, которая, в несколько раз превосходит по усилению, например, тот же ФЭУ с обычными динодами. На основе МКП строились некоторые ФЭУ, множество ЭОП и ВЭУ.

А еще, я уже показывал некий опытный образец ФЭУ построенный на микроканальной пластине:

Безымянный ФЭУ.
Неизвестно, каким производителем и когда был изготовлен (Предположительно, это завод ГРАН).

Возможно, что это какой-то фотоэлемент, но насчет того что это фотоэлемент, есть большие сомнения, уж больно много выводов на нем помимо фотокатода и анода.
С еще большей долей вероятности, могу предполагать, что это некий ФЭУ на основе микроканальных пластин. МКП не смог увидеть, так как перед ней натянута очень мелкодисперсная сетка.
Что это за прибор, в принципе можно догадаться, начинка очень похожа нату, что и у ФЭУ "Козерог-87"

Гость
 Добавлено: 14-03-2019 01:36
Что же, продолжим ка мы тему с теми самыми ЭОП-ФЭУ мутантами Но, начала небольшое вступление про ЭОП "здорового человека", Встречаем:


"ЭП-10" без обвеса.

Данный ЭОП, как правило поставлялся уже с интегрированным умножителем и залитый в пластиковый цилиндрический корпус. Прибор относится к 2му поколению.
Увы, прибор натекший.

А теперь, я вам расскажу то, что послужило неоспоримой причиной для непременной демонстрации ЭОПа "ЭП-10". Так вот, в мои загребущие ручонки попал очередной ЭОП-мутант. Встречаем:

ФЭУ "Овод-2".
Неизвестно, каким производителем и когда был изготовлен (Предположительно, это завод ГРАН).

По конфигурации электродов аналогичен предыдущему фэу "Радиан-4". ФЭУ так же построен на основе ЭОП, но, на этот раз, основой послужил корпус от всем до жути известного ЭОПа 2го поколения "ЭП-10", данный приборец я наглядно показал в начале поста. В отличии от предыдущего ФЭУ, в данном приборе установлена всего лишь одна микроканальная пластина(МКП). Еще один не менее интересный нюанс--Прибор имеет на входе Волоконно-Оптический диск, или, как еще принято называть-планшайба. Так же отдельного внимание заслуживает анод, а если точней--Анодная "матрица".

Ну и немного повторюсь:
Один коллега по увлечению демонстрировал похожий ФЭУ, под названием "Козерог-87". Назначение этого самого ФЭУ--Определение координат светящегося объекта. Для этого прибор имеет 4 анода, и попадание светового пятна в равносигнальную зону этих анодов служит управляющим воздействием для построенной на основе такого ФЭУ следящей системы.
Так вот, об анодах моих приборов "Овод-2" и "Радиан-4". Здесь их целая сотня, организованная в матрицу 10х10. Каждый анод представляет собой маленький, размером около 1х1мм, квадратик. Аноды отчетливо видны на нижней врезке. По всей видимости, построенная на основе таких ФЭУ следящая система имела возможность наводиться на несколько рядом расположенных световых пятен. Но, скорее всего, следящая система могла менять скорость перемещения головки в зависимости от координаты пятна на матрице. Чем дальше от центра матрицы расположено световое пятно, тем большая скорость перемещения головки.

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 28-03-2019 12:05
Добрался я-таки до экспериментальных трубусов... Интересно, у этого появилось какое-то стандартное название?

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 06-04-2019 09:58
Интересный фотодиод. Лежал в пакетике с надписью "ОБЬ-1".

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 06-04-2019 14:04
Из сети, пусть здесь полежит

Гость
 Добавлено: 18-04-2019 15:04
Гуляя вчера на митьке, у одного из продавцов на витрине лежал пресловутый коробок с надписью "Опытный ФЭУ", я спросил цену и попросил достать мне его с витрины и дать посмотреть что за ФЭУ лежит внутри, как оказалось, не зря я заинтересовался коробком который, как оказалось и стоил всего ничего--500 руб
Несколько страниц назад, я уже показывал пару подобных ФЭУ с системой в форме улитка--Опытный ФЭУ и ФЭУ-46, так же был показан ФЭУ-42(1С?) из этой же шайки:
http://offtop.ru/dustyattic/v20_715361_15.php
http://offtop.ru/dustyattic/v20_715361_18.php

Так вот, мне попал еще один не менее интересный и редкий представитель этого класса умножителей. Встречаем:

Безымянный ФЭУ.
Завод-изготовитель и дата выпуска неизвестны(Предположительно это МЭЛЗ).

Вероятней всего, данный ФЭУ из семейства 40ых по номенклатуре советских ФЭУ. Возможно, что это один из 2х приборов иллюстрированных на картинке которая мною показана ниже в комментарии--"1В" или "2В". Все бы ничего, да вот с выводами тут конкретный несовпадос--У тех ФЭУ что на картинке показанной ниже, вывода исполнены в форме коваровых впаев в виде "тарелочек", а вот у моего образца в стекло впаяны маленькие петельки к которым припаяны проводники в виде медных канатиков.
Еще одна интересная деталь--Судя по всему, основой послужила конструкция младшего брата ФЭУ-46--По сути, прибору добавили 2 дополнительных подфокусирующих электрода, так же поменялся состав фотокатода--Сурьмяно-Цезиевый (Sb-Cs), так же исчезло охранное кольцо с анодного отростка.
Такая вот загадочная загадка.


Ну, и, та самая картинка, на которой показана целая серия подобных ФЭУ:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 27-04-2019 01:06
3ЛС340А:

вошел во вкус
Группа: Участники
Сообщений: 201
 Добавлено: 29-04-2019 20:18
Почему-то давно забытый всеми Ф-36. Может у кого есть информация на него из старых книжек?








гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 29-04-2019 20:41
Почему-то давно забытый всеми Ф-36. Может у кого есть информация на него из старых книжек?

"Забытый" - потому что весьма редкий!
Вам повезло с его находкой, тем более еще и в ненатекшем виде! Спасибо за фото!

Есть плохонькие фото паспорта (не мое):

вошел во вкус
Группа: Участники
Сообщений: 201
 Добавлено: 29-04-2019 20:42
Спасибо Вам за информацию!

Гость
 Добавлено: 29-04-2019 20:44
ФЭУ-27 Паспорт


ФЭУ-115 Паспорт


СЦВ-51 Паспорт

мастер
Группа: Участники
Сообщений: 813 		Добавлено: 29-04-2019 20:50
Почему-то давно забытый всеми Ф-36. Может у кого есть информация на него из старых книжек?

Видел только у Бараночникова Приемники и детекторы излучений. Справочник. Часть 3

вошел во вкус
Группа: Участники
Сообщений: 201
 Добавлено: 29-04-2019 20:57
Почему-то давно забытый всеми Ф-36. Может у кого есть информация на него из старых книжек?

Видел только у Бараночникова Приемники и детекторы излучений. Справочник. Часть 3


Тоже видел его там. Но такие новые справочники лично у меня не вызывают никакого уважения. Перепутанные чертежи, левые фотки АБСОЛЮТНО не совпадающих с видом реальных приборов и т.д. Без слез не взглянешь...

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 30-04-2019 07:58
Но такие новые справочники лично у меня не вызывают никакого уважения.

А вы напишите Михаилу Львовичу, помогите исправить ошибки. Он внимательно относится к замечаниям, масса исправлений и обновлений в новых изданиях справочника - именно по результатам нашей переписки.

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 30-04-2019 07:59
ФЭУ-27 Паспорт и т.д.

Паспортов не видать...

Гость
 Добавлено: 30-04-2019 12:31
Клапауций, уже видать.

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 30-04-2019 13:40
Клапауций, уже видать.

Да, спасибо!

Гость
 Добавлено: 06-05-2019 16:09
ЦВ-4

Гость
 Добавлено: 10-05-2019 02:14
Досталось мне тут еще одно чудное фотоэлектрическое приобретение ;-)

Когда-то очень давно, здесь показывался очень интересный класс ЭОПов с довольно сложной конструкцией состоящей из нескольких подвижных деталей--так называемые "Стакан Холста". Что же это за изделие, я поясню:
Данный ЭОП представляет собой два установленных друг в друга стакана, на плоские донышки которых наносились фотокатод и люминофор, так как это самый первый прообраз ЭОП то электронных линз фокусировки в них еще не было. Подаваемое к этим слоям высоковольтное напряжение, создавало электростатическое поле, обеспечивающее прямой перенос электронного изображения с фотокатода на экран с люминофором. В качестве фоточувствительного слоя в “Стакане Холста” использовался кислородно-серебряно-цезиевый фотокатод (S-1), имевший довольно низкую чувствительность, хотя и работоспособный в диапазоне до 1,1 мкм. У данных ЭОП расстояние между фотокатодом и экраном как правило делалось довольно малым, так как из-за отсутствия электронных линз, была проблема с разлето электронов летящих с фотокатода под различными углами.
Преобразователь был разработан Холстом с соавторами в исследовательском центре фирмы PHILIPS (Голландия) в 1934 году. Он остался известен как "Стакан Холста".
Ну, и, покажу свое, хоть и старое(Переснять за ного возможности нет), фото этого прибора:


Так вот, зачем я начал рассказывать об этом "Стакане Холста", тому есть веский повод--В мои загребущие ручонки попал аналогичный образец, но советского происхождения. Приборец выглядит достаточно солидно и внушает своими размерами. Что же, встречаем:


ЭОП-ВЭИ
Москва. ОЭМЗ-ВЭИ. 37 год.

Это один из советских прототипов первобытных ЭОП с прямым переносом изображения, который был собран по конструкторской аналогии тех самых "Стаканов Холста".
Внешний вид прибора с обзором со всех сторон:

Что же, изучение общего вида с теоретической частью прошли успешно, теперь рассмотрим тщательным образом саму арматуру прибора, а так же, попробуем разобраться в последовательности его сборки:


1) На плоское дно цилиндрического баллона наносится тонкая металлическая сетка;
2) Далее, посредством напыления наносится кольцевидная металлизированная токопроводящая подложка;
3) Далее, на дне баллона, по центру наносится слой люминофора в виде круга;
4) Далее, устанавливается кольцевидный электрод анода, который прикрывает подпружиненным слюдяным экранирующим диском люминесцентный круглый экран. в это же время, диск удерживается в прижатом к дну состоянии поднесенным мощным магнитом снаружи баллона;
5) Далее, в стенки баллона впаиваются анодный вывод и изолятор, кольцевой анод разваривается на них;
6) Монтируется катодная арматура, в которой подпружиненное "зеркальце" находится поперек оси люминесцентного экрана. В нужном положении оно удерживается своеобразным, очень похожим на мышеловку "шепталом".
7) Далее, производятся окончательная сборка, разварка арматуры, откачка и запайка баллона;
8) Далее, на термический распылитель спрятанный в экранирующем цилиндрике с козырьком, подается напряжение, в результате чего на само "зеркальце", и частично по внутренней поверхности баллона распыляется активирующий фоточувствительный слой.
9) Далее, к стенке баллона подносится мощный магнит, который оттягивает на себя крючок, само "зеркальце" по инерции опрокидывается посредством легкого толчка и принимает нужное положение в одной плоскости с люминесцентным экраном;
10) Далее, магнит от от баллона убирают, и крючок блокируют обратный ход "Зеркальца" посредством проходит сквозь отверстия имеющегося в виде ушка разваренного на оправе "Зеркальца". Судя по всему, слюдяной защитный диск защищает люминофор от повреждения при операциях разварки и запайки. А так же, дополнительно, защищает люминофор от распыления активирующего вещества.

P.S. Один из коллег по увлечению, высказывал немного иное предположение о принципе работы данного образца, а именно--Фототкатодное "зеркальце" изначально находится в горизонтальном положении, и в это же время распыляется фотокатод. Так вот, это все совсем не так--На самом же деле, диск фотокатода изначально находится в вертикальном положении, так как фоточувствительный слой в первую очередь распыляют именно на это "зеркальце", а не в пустую. Во вторых, так же сразу встало под сомнение предположение коллеги о том, что прибор работает "Не на просвет"--Если катодный диск по отношению экрана находится вертикально, то как летящие электроны с "зеркальца" будут попадать непосредственно на люминесцентный экран под нужным углом, то в таком случае, был бы нужен дополнительный отклоняющий электрод, который бы отклонял электронный пучок по необходимым углом для дальнейшей бомбардировки люминесцентного экрана. Немного подумав, я понял--Это был бы пущий абсурд с технологической точки зрения--Если логически порассуждать и представить в голове всю происходящую картину образно--Получается ну, караказябрэээ. Но, есть зато другое предположение--Скорее всего, просто напросто халатно отнеслись к довершению последних двух операций, или вовсе бросили данный проект, отчитались начальству мол "Все прошло классно", отдали отчеты и получили премию, ну, или трындюлей, и затем закинули все это пылится на полку. Одним словом: "Шут их знает" ;-)
Что же, получив как раз данный прибор на руки, я не долго думая, решил его легонько потрясти в рука, и, свершилось чудо, диск таки опрокинулся и защелкнулся, таким образом, разрушив и опровергнув предположения коллеги.
Такая вот непростая и интересная лампа во всех ее смыслах, и, тем не менее, я все равно искренне благодарю коллегу за возможность поразмышлять над истинным принципом работы прибора, ну, и, за сам чудесный экспонат любезно предоставленный в мое владение ;-)

Добавлю еще в дополнение фотографий с разных сторон в разных ракурсах. Уж больно красив и загадочен данный прибор!


P.S. Заменил первый фотоколлаж ЭОП-ВЭИ, так как старый, ПМСМ, был очень убого сфотографирован

знающий
Группа: Участники
Сообщений: 369 		Добавлено: 10-05-2019 12:02
Тогда это недоделанная технология получается. Ведь в реальных условиях, в приборе ночного видения, он на первой же кочке "перещелкнется".

Гость
 Добавлено: 11-05-2019 00:06
Еще один фотоприбор, тоже эоп, но, вполне себе рядовой.

ЭОП ВЭИ-3-132-50Е.
Москва. ОЭМЗ ВЭИ. 50 год.

Электронно-оптический преобразователь 0го поколения.
По сути, это предтеча серийных образцов В-3М, которые использовались в танковом бинокулярном перископе ТКН-3Б.

вошел во вкус
Группа: Участники
Сообщений: 201
 Добавлено: 14-05-2019 20:15
Доселе еще не встречавшийся ФЭУ-122, аккуратный и маленький ФЭУ, похоже тоже нечастый гость.
Судя по информации из родного паспорта:
Фотокатод - сурьмяно-калиево-цезиевый, диаметром 25мм.
Система умножения - жалюзийная, с 14-ю динодами.
Основное назначение - для сцинтилляционных датчиков.
Что примечательно, к штырькам припаяны гибкие провода МГТФ, на концах которых имеются позолоченные клеммы-штыри.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 14-05-2019 20:36
Отличная находка, ув. Неизвсетный !
А родной паспорт можете привести?

вошел во вкус
Группа: Участники
Сообщений: 201
 Добавлено: 14-05-2019 21:02
А родной паспорт можете привести?

Держите:

Гость
 Добавлено: 14-05-2019 22:32
Я тоже покажу фэу, но, на мой взгляд, куда более экзотический.

Безымянный ФЭУ в"девичестве".
Кем и когда изготовлен, неизвестно(Скорей всего, это МЭЛЗ).

Один мой коллега по увлечению демонстрировал ну ОЧЕНЬ похожий ФЭУ с забавным названием "Утро-2". Возможно, мой образец, это переходная стадия в серийное производство. Кстати да, листая справочник, то в разделе ФЭУ, я натыкался на чертеж подобного прибора с схожими очертаниями--Габаритам, и конфигурацией кристалла на входном окне, маркировку не запомнил, но как снова увижу-сразу замерю все размеры и если все совпадет, то ФЭУ и будет распознан!

Безымянный ФЭУ "неглеже".

Решил я этот прибор очистить от этой богомерзкой краски--Поводом обдирастии, как раз-то и послужила эта краска, так как маркировки нет, да и краска частично шелушилась. Ну, а раз так, то и на фиг такую "информативную" краску.
Под краской скрывалась типичная кофшеобразная динодная система, что и было ожидаемо. Но, я ни разу не ожидал другого--В приборе помимо обычных геттеров, присутствует титановый термический геттер что очень свойственно для продукции из ВНИИОФИ. Геттер крупным планом показан на правой нижней врезке.

P.S. Так вот, я сподобился еще раз заглянуть в справочник и найти данный ФЭУ. Как и оказалось, этот прибор вполне себе серийный образец--ФЭУ-169(И размеры и внешний вид и цоколевка совпадает),
Ура! прибор распознан!

Гость
 Добавлено: 18-05-2019 00:17
Как раз, в тему старых и опытных фотоэлементов--Отличный повод показать не менее интересные образцы ;-)

1) Фотоэлемент ФС-0.03.
Кем и когда изготовлен, неизвестно.

Довольно интересный фотоэлемент, чем то схожий с образцами фотоэлементов типа СЦВ.
На самом приборе никаких надписей нет, а вот на коробке в которой был сам фотоэлемент, как раз указан тип самого прибора. Возможно, это была очень маленькая партия изготовленная по спец-заказу, ну, или под конкретную аппаратуру.
Прибор сделан довольно аккуратно, фотокатод на свету дает очень красивую игру света.


Для сравнения приведу фото прибора ФС-0.03 лежащим рядом с серийным образцом:

Если быть внимательным, то цоколь, скорей всего, был позаимствован от такого образца как СЦВ-2А показанный ув. коллегой vjatsky(Поздней фотоэлемент стал называться Ф-2). Так же, смею предполагать, что колба была взята от СЦВ-3, так как диаметр колбы, да и анодный электрод с распылителем очень схожи.

Ну, и, парочка жемчужин поста, первобытный опытный образец Ф-8 и безымянный фотоэлемент "ОПЫТНЫЙ"!

2) Ф-8(?) ОПЫТНЫЙ
Кем и когда изготовлен, неизвестно(Предположительно, это МЭЛЗ).
Это один из самых первых образцов данного фотоэлемента. Что еще можно тут сказать, только одно--Прибор достаточно красив :-)
Заводскую упаковку я фотографировать не стал, ничего в этой истлевшей рванине, на мой взгляд, нет .


Для сравнения приведу фото прибора Ф-8(?) ОПЫТНОГО лежащим рядом с серийным образцом:

Рассмотрим интересные нюансы прибора--Сходу видны заметные отличия от обычного серийного образца Ф-8--колпачок фотокатода куда меньше чем у поздних образцов. Также, стоит обратить внимание и цоколь--Он с 3мя ногами(2 ноги на термический распылитель-анод, третья нога закорочена), у поздних же образцов, вместо трехногого цоколя уже ставился латунный хромированный колпачок.
Чуть было не забыл, цокольный стаканчик, надо заметить, был изготовлен скорей всего вручную, и затем покрыт еще и лаком--Следы лака, в виде отблескивающего покрытия видны при отражении света от цоколя.

3) Неопознанный фотоэлемент "ОПЫТНЫЙ".
Кем и когда изготовлен, неизвестно.


Тут уже у нас что-то совсем специфичное нечто. Есть вероятность, что саму колбу от Ф-9 или Ф-15 установили в карболитовый цилиндр приклеив на специальную цокольную мастику, причем на славу так приклеили, и, медным контактом вывели вывода распылителя-анода через донце цилиндра медным контактом, который кстати, до потери пульса, очень похож на контакт выше упомянутого раритетного ЭОПа. Зачем и для чего такой прием был сделан, мне не известно. Где применялся данный ФЭ, мне тоже также неизвестно. Но, прибор определенно заслуживает звания "Красивый и необычный"!

P.S. На самом деле, данных ФЭ с медным контактом мне досталось 2шт. Один на даче, другой лежит где-то закопанный в коробках с другими фотоприборами, и, если попадется на глаза, непременно же пересниму сей экспонат и выложу сюда!

вошел во вкус
Группа: Участники
Сообщений: 201
 Добавлено: 18-05-2019 11:01
Отличный повод показать еще более старые образцы

Цезиевый Газонаполненный фотоэлемент ЦГ-4 [МЭЛЗ, Май 1941 года], черный цоколь. Маркировка выполнена на стекле баллона от руки.
Ветеран ВОВ, и вообще один из самых старых экспонатов моей коллекции. Подложка катода из напыления серебра сделана под наклоном, что типично для ФЭ тех годов. На анодном кольце имеется белое покрытие.


Цезиевый Газонаполненный фотоэлемент ЦГ-1 [МЭЛЗ, Ноябрь 1953 года], ранний вариант с круглым штампом электрозавода.
Самый крупный цезиевый фотоэлемент из линейки ЦГ-шек.
Наполнение - гелий.


Сурьмяно-Цезиевый Вакуумный фотоэлемент СЦВ-6 [МЭЛЗ, Декабрь 1957 года], круглый логотип электрозавода.
Является прототипом более позднего и распространенного ФЭ Ф-4, но, в отличии от него, не имеет охранного кольца.
Световое окно стандартно для ФЭ 50-х годов в таком исполнении, а именно вогнутое, и сделано из увиолевого стекла.
Фотоэлемент этот, надо сказать, встречается редко.
Использовался, например, в спектрофотометре СФ-4 вместе со спектральными лампами серий ВСФУ/РСФУ (с водородным и ртутным наполнением).

Гость
 Добавлено: 20-05-2019 03:52
Как и обещал, раскопал я этот второй ФЭ. Встречаем:

Фотоэлемент "ОПЫТНЫЙ" №2.
Кем и когда изготовлен, также неизвестно.

Подобный ФЭ я уже показывал одной страницей назад, но, так как мне их попало 2шт, да еще с небольшими но отличиями в медной контактной пластине, то позволю еще одно фото такого же фотоэлемента.

P.S. В отличии от предыдущего образца, где медный ленточный пружинный контакт имеет форму частично ломанной линии, то в этом же ФЭ, ленточный контакт анода имеет округлые очертания. Кстати, контакт этот, до потери пульса, по оригинальности исполнения максимально схож с контактом раритетного ЭОПа кой я показал ранее.

Гость
 Добавлено: 22-05-2019 20:26
ФЭУ-71, Паспорт


ЛИ608-1, Паспорт

Гость
 Добавлено: 28-05-2019 00:05
Достался мне еще один скоростной фотоприбор, фотоэлемент.


Несколько страниц назад, я уже показывал здесь интереснейшую плюшку. Что же, сначала повторимся:

СДФ-7А .
Москва. ВНИИА Автоматики. Январь--81 год/

Судя по всему, это быстродействующий фотоэлемент. Конструкция очень забавная--фотокатод из себя представляет диск с волнистой поверхностью, а анод в виде кольца в котором размещены створки в виде жалюзей.
Основное назначение--Для измерения импульсных световых потоков излучения с широким диапазоном спектральной чувствительности от 300 нм до 650 нм, высоким временным разрешением 0,1÷1,0 нс и выходным импульсным линейным током от 2,5А до 11А.


Так вот, поводом моего повтора послужил попавший в мои загребущие ручонки детектор в сборе с подобным фотоэлементом. Встречаем:

Быстродействующий сцинтилляционный детектор СД1-0,3.
Изготовлен во "ВНИИ Автоматики", ныне ФГУП "ВНИИА".

Детектор рассчитан на детектирование таких ионизирующих излучений как Гамма или рентгеновский спектры.
В приборе установлен пластиковый кристалл плотно прилягающий к входному окну быстродействующего фотоэлемента типа СДФ-7А.
На следующем фото детектор в разобранном виде.

Детектор СД1-0,3 "потроха".

В принципе, прибор особо сложной конструкцией похвастаться не может:
Прибор из себя представляет алюминиевый корпус на нижней части которого, по периметру имеются крепежные ушки. Внутри смонтирована простейшая панелька из фторопласта прикрученная на три винта ко дну стакана. Все пины свободные кроме одного--Коаксиального разъема, он как раз является выводом сигнала с фотокатода. Анодный контакт осуществлен посредством кольца, которое лежит поверх краев панельки, и подпаяно к внешнему контакту коаксиального разъема, а также к корпусу детектора посредством провода МГТФ. Затем, туда устанавливается сам фотоэлемент, потом на него надевается резиновый уплотнитель и дополнительное прижимное кольцо, потом одевается верхний колпак с кристаллом, и все это затягивается контргайкой.

На следующем фото показан сам фотоэлемент.

СДФ-7А версия 2.
Москва. ВНИИА Автоматики.

Этот ФЭ отличен от предыдущего образца показанного выше тем, что у этого прибора конструкция куда интересней--фотокатод из себя представляет диск с волнистой поверхностью, на котором, разварены жалюзи которые, чередующиеся с жалюзями разваренными на анодном кольце. Основное назначение--для измерения импульсных световых потоков излучения с широким диапазоном спектральной чувствительности от 300 нм до 650 нм, высоким временным разрешением 0,1÷1,0 нс и выходным импульсным линейным током от 2,5А до 11А.

Гость
 Добавлено: 30-05-2019 01:14
И снова, очередное и роскошное фотоприемное приобретение из ВНИИОФИ :-)

ЭЛУ-ФТС
Москва. ВНИИОФИ.

Быстродействующий импульсный линейный фотоэлектронный умножитель примечателен 3мя особенностями:
А) Вывод фотокатода осуществлен посредством коварового впая в виде этакой "тарелочки " как на кинескопах, осциллографических и прочих ЭЛТ.
Б) В приборе секция усиления разделена аж на 4 канала, на самом же деле, диноды всех 4ох каналов, запараллелены.
В) В приборе так же нетривиально исполнен титановый накаливаемый геттер--Он выполнен не в виде маленького тубуса с накалом внутри напоминающий генератор водорода в тиратронах, а выполнен в одной из удлиненных ног на цоколе--Один конец выведен через металлическое основание, другой через штыревой вывод ноги.

Ну, и, традиционно покажу фото деталей раздельно. Прибор очень красив!



гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 22-06-2019 20:52
???, думал КР293КП11, но по справочникам другой корпус...


главный по тарелочкам
Группа: Участники
Сообщений: 2259 		Добавлено: 24-06-2019 08:59
???, думал КР293КП11, но по справочникам другой корпус...

К294КП11ВП8 от Орловского Синтека.
Подробности здесь:
http://www.syntec.su/production/ssr/kom_mal/k294kp11vr3.pdf

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 24-06-2019 15:44
Спасибо!

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 25-06-2019 10:58
N101A-4G, S601А-4H:

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 26-06-2019 14:15
весьма внезапный оптрон! я думал, у нас на ОЭП-16 остановились...

мастер
Группа: Участники
Сообщений: 813 		Добавлено: 26-06-2019 15:12
весьма внезапный оптрон! я думал, у нас на ОЭП-16 остановились...

последнее сообщение http://offtop.ru/dustyattic/v20_687044_4_.php

UPD
журнал «СВЕТОТЕХНИКА», 2010, № 3,стр. 28 - поздравление директора Республиканского научно-производственного унитарного предприятия «Центр светодиодных и оптоэлектронных технологий Национальной академии наук Беларуси», кандидата технических наук Юрия Васильевича Трофимова:
"Так, при его непосредственном участии, уже в 1977 г. в Институте электроники НАН Беларуси была начата разработка технологии формирования фотопроводниковых тонких плёнок А2 В6 для прецизионной измерительной техники. Интенсивные исследования в этой области позволили впервые создать и внедрить в производство оптоэлектронные преобразователи и модуляторы ОЭП-26, ОР-36, –46, –56 и др., которые нашли применение в ряде нановольтметров В2–38, –39 и др."

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 26-06-2019 15:52
Ага. Спасибо!

Гость
 Добавлено: 26-06-2019 22:28
ЛИ-218-1.
Санкт-Петербург. Светлана. Январь--74 год.
[url=http://ipic.su/img/img7/fs/SAM_1521.1561575796.jpg][/url
Передающая телевизионная трубка суперортикон.
В какой камере применялся данный прибор, мне неизвестно.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 02-07-2019 15:14
Болометр БП-2 1993г Гириконд:

Гость
 Добавлено: 07-07-2019 21:30
Просто выложу фото столь красивого и чудесного фотоэлемента. уж больно он красив! ;-)

Гость
 Добавлено: 12-07-2019 15:45
Еще один монструозный зверь попал в мою коллекцию))

СНФТ-3
Изготовлен минсредмашевским НИИ ИТ (Импульсной техники) Апрель--78 год.

Прибор примечателен своим входным окном--Имеется собирающая линза. Также, продукция НИИ ИТ примечательна своей манерой исполнения--Все приборы имеют дисковые впаи монструозного вида.
Применялся данный ФЭУ в детекторах сцинтилляционных типа ССДИ8М.

Прибор поставлялся в оригинальной упаковке--В деревянном сундуке с ложементом, хомутом, самим ФЭУ. Паспорта не было.


И, заодно покажу подробный фото-обзор со всех сторон:

Гость
 Добавлено: 15-07-2019 20:43
Ув. коллега vjatsky уже показывал данный прибор в девичестве, я же покажу его в "неглеже", встречаем:

ФЭУ-125.
Новосибирск. ЭКРАН. Май--84 год.

Фотоэлектронный умножитель с жалюзийной динодной системой и большим входным окном.
Прибор внешне очень похож на ФЭУ-49, но, при этом не имеет подфокусирующего электрода который так же выводился "пуговичным" выводом на конус.

Гость
 Добавлено: 23-07-2019 15:57
Еще одно довольно старое и красивое фотоприемное, и одновременно ионное газовое приобретение ;-)

Газонаполненный фотоэлемент фирмы Pressler Photozelle(Deutsche Glimmlampen Gmbh DGL).
Изготовлен в Германии(ФРГ) в 1930-1939 годах прошлого века.

Очень оригинально сделан анод--Конструкция с красивой плетеной ажурной сеткой на анодном кольце. Также, очень оригинально сделаны клеммы для подключения--в виде зажимных винтиков на выводах. Охранное кольцо выполнено в виде внешней металлизированного слоя, надо сказать, довольно толстого.
Тип фотокатода определять не берусь, но, скорей всего, щелочной.


Рассмотрим прибор подробней:


Ну, и, к довершению это наполнение--Наполнен ФЭ не каким нибудь там гелием или смесью гелия с чем то еще, а чистейшим неоном! Никогда не встречал фотоэлементы с неоновым наполнением.


Так что, это самый старый фотоэлемент в моей коллекции!

вошел во вкус
Группа: Участники
Сообщений: 201
 Добавлено: 24-07-2019 21:47
Фотоэлемент Ф-4 ранней версии, с вогнутым увиолевым окном

Гость
 Добавлено: 27-07-2019 20:24
Мелкий видикон ЛИ-424-1

Гость
 Добавлено: 28-07-2019 14:00
Фотоэлектронные умножители ФЭУ-17, 19А, 29, 38, 51, 79, 140

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 05-08-2019 19:48
Фотодиод, предположительно КФДМ4-02:


Импортный индикатор со схемой управления TIL311:

Гость
 Добавлено: 05-08-2019 23:43
Попало мне еще одно очень роскошное фотоприемное приобретение, да непростое, а квадратное!

XP3392SP48.
Китай. HZCPhotonics. Октябрь--2007 год.
Фотоэлектронный умножитель с квадратным фотокатодом.
ФЭУ с такой формой баллона очень практичны для получения бесшовных массивов. Используются эти массивы в медицине, если мне не изменяет память--В некоторых разновидностях томографии.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 02-09-2019 17:49

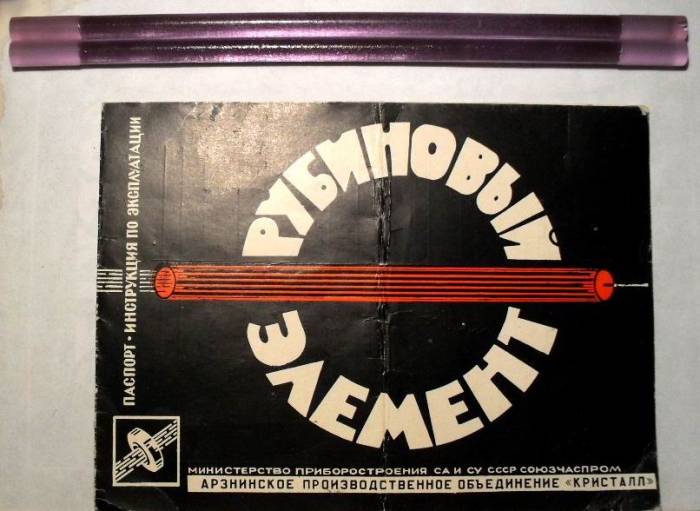

Активный Элемент лазерный из рубина Р3,5х45:


Паспорт.
Интересно два момента:
- Что такое "изделие 4К217", для которого он предназначался?
- Чей на нем такой красивый логотип?

знающий
Группа: Участники
Сообщений: 369 		Добавлено: 02-09-2019 18:57
Такие мелкие активные элементы применяются в дальномерах. Возможно, какое-то изделие Астрофизики или Пульсара

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 02-09-2019 19:19
- Что такое "изделие 4К217", для которого он предназначался?

"В начале 1970-х г.г. на базе прицела ТШ было разработано изделие 4К217 - имитатор выстрела для тренажёра наводчика танка. После проведения испытаний опытных образцов документация в 1974 г. была передана в БелОМО для серийного производства."
Прицелы, приборы наблюдения и системы управления огнем танков. 40-летию ЦКБ "Точприбор " посвящается (1972…2012 г.г.)

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 05-09-2019 00:19
Активный Элемент лазерный из рубина Р3,5х45:
Паспорт.
Интересно два момента:
- Что такое "изделие 4К217", для которого он предназначался?
- Чей на нем такой красивый логотип?

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 05-09-2019 00:30
Так и думал, что армяне!
Спасибо всем за ответы на мои вопросы!

знающий
Группа: Участники
Сообщений: 369 		Добавлено: 05-09-2019 00:52
Вот как, то есть это завод, выращивающий кристаллы рубинов для часовой промышленности методом Вернейля, вырастил и обработал лазерный рубиновый кристалл. Очень интересно.

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 21-09-2019 14:14
Любопытный фоторезистор СФ4-4 от ленинградского "Гириконд"-а. Дата выпуска - I-74г. "Номерной". Навскидку пока не нашел по нему никакой инфы. Похоже штука достаточно редкая.

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 21-09-2019 21:37
СФ4-4 - неохлаждаемый фоторезистор на основе селенида свинца для регистрации средневолнового ИК-излучения 1,5...15 мкм
"Приемники и детекторы излучений_М.Л.Бараночников_2017" часть 2 стр 435

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 22-09-2019 15:09
СФ4-4 - неохлаждаемый фоторезистор на основе селенида свинца для регистрации средневолнового ИК-излучения 1,5...15 мкм
"Приемники и детекторы излучений_М.Л.Бараночников_2017" часть 2 стр 435

Большое спасибо, ув. slami ! К сожалению, у меня нет Бараночникова_2017, поэтому посмотреть не удастся. Если знаете, где его можно найти, дайте знать на почту.

мастер
Группа: Участники
Сообщений: 813 		Добавлено: 22-09-2019 17:53
К сожалению, у меня нет Бараночникова_2017, поэтому посмотреть не удастся. Если знаете, где его можно найти, дайте знать на почту.

В библиотеке Ершова автор выкладывает.

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 22-09-2019 19:56
К сожалению, у меня нет Бараночникова_2017, поэтому посмотреть не удастся. Если знаете, где его можно найти, дайте знать на почту.

В библиотеке Ершова автор выкла
дывает.

Спасибо, уже получил.

гроссмейстер
Группа: Участники
Сообщений: 1003
 Добавлено: 22-09-2019 20:37
К сожалению, у меня нет Бараночникова_2017, поэтому посмотреть не удастся. Если знаете, где его можно найти, дайте знать на почту.

В библиотеке Ершова автор выкладывает.


Тоже хотел скачать, а ссылка не работает... :(

мастер
Группа: Участники
Сообщений: 813 		Добавлено: 22-09-2019 20:45
Тоже хотел скачать, а ссылка не работает... :(

У них на сервере периодически что-то не работает :( Так что стоит просто подождать.
Вот у меня в яндексе нашёлся.

гроссмейстер
Группа: Участники
Сообщений: 1003
 Добавлено: 22-09-2019 21:58
hardegor спасибо, скачал по Вашей ссылке.

мастер
Группа: Участники
Сообщений: 813 		Добавлено: 22-09-2019 22:18
А у меня и библиотечная ссылка открылась и там уже за 2018 год есть :)

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 24-09-2019 13:20
Любопытный фоторезистор СФ4-4 от ленинградского "Гириконд"-а. Дата выпуска - I-74г. "Номерной". Навскидку пока не нашел по нему никакой инфы. Похоже штука достаточно редкая.

Вот что мне про него М. Л. Бараночников писал

"Обнаруженный Вами фоторезистор СФ4-4 – это образец узкоспециального назначения.
У него уголковый фоточувствительный элемент. Скорее всего, производитель НИИ ГИРИКОНД.
Никаких данных на это изделие у меня, к сожалению, нет.
Основное применение подобных приборов это системы точного позиционирования устройств и объектов."

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 24-09-2019 13:23

Вот что мне про него М. Л. Бараночников писал

"Обнаруженный Вами фоторезистор СФ4-4 – это образец узкоспециального назначения.
У него уголковый фоточувствительный элемент. Скорее всего, производитель НИИ ГИРИКОНД.
Никаких данных на это изделие у меня, к сожалению, нет.
Основное применение подобных приборов это системы точного позиционирования устройств и объектов."


Спасибо! примерно это (см. последнее предложение в ответе) я и предполагал, глядя на чувствительный элемент.

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 24-09-2019 14:46
Тоже фоторезистор




администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 24-09-2019 17:09
Тоже фоторезистор




Охлаждаемый?

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 24-09-2019 17:19
Охлаждаемый?

Нет. В смысле жидким азотом.
Так-то он явно на радиаторе, но видимо охлаждение чисто обдувом.

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 24-09-2019 18:50
Охлаждаемый?

Нет. В смысле жидким азотом.
Так-то он явно на радиаторе, но видимо охлаждение чисто обдувом.

А центральное резьбовое отверстие не соединяется с боковыми резьбовыми? Если подуть...

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 25-09-2019 13:18
А центральное резьбовое отверстие не соединяется с боковыми резьбовыми? Если подуть...

Нет, они все глухие

магистр тайных сил
Группа: Участники
Сообщений: 1557
 Добавлено: 25-09-2019 15:32
Тоже фоторезистор

А зачем столько выводов ?

мастер
Группа: Участники
Сообщений: 813 		Добавлено: 25-09-2019 15:50
Тоже фоторезистор

А зачем столько выводов ?

Там холодильник внутри, и судя по высоте, создавал примерно -100 по Цельсию.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 15-10-2019 19:31
У меня пишет, что архив поврежден или имеет неизвестный формат.

мастер
Группа: Участники
Сообщений: 813 		Добавлено: 15-10-2019 19:41
У меня пишет, что архив поврежден или имеет неизвестный формат.

У меня 5.61 открывает нормально.
Обновите Winrar - с какой-то версии он начал по умолчанию новым алгоритмом жать.

главный по тарелочкам
Группа: Участники
Сообщений: 2259 		Добавлено: 18-10-2019 13:32
Попался отраслевой справочник по фотоэлектронным приборам начала 60-хх гг.

Если сможете, отсканируйте пожалуйста целиком. Буду очень благодарен.

главный по тарелочкам
Группа: Участники
Сообщений: 2259 		Добавлено: 18-10-2019 13:46
У меня пишет, что архив поврежден или имеет неизвестный формат.

У меня все скачивается, но не разархивируется. Перезалейте пожалуйста в zip-архив.

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 18-10-2019 14:56
Вот архив ZIP:
https://yadi.sk/d/arWdqNZZnPIBbA

главный по тарелочкам
Группа: Участники
Сообщений: 2259 		Добавлено: 18-10-2019 15:29
Вот архив ZIP:
https://yadi.sk/d/arWdqNZZnPIBbA

Безумно Вам благодарен!!

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 24-10-2019 17:03
Фоторезистор ФР1-4В:


И явно старенький ФС-К2 от Гириконда:

Гость
 Добавлено: 14-11-2019 00:40
Давно я тут ничего фотоприемного не постил, все накалки да накалки, но, появился повод запоститься, хоть и повторно частично ;)

1) ФЭУ-24 голая версия.
Москва. МЭЛЗ, Ноябрь--64год.

С этими фэу зачастую, как правило, беда--плохо переносят климатические условия, в следствии чего быстро натекают и фотокатод обесцвечивается.
Мне за свою жизнь попало в руки 4 штуки таких, и последний фэу, чудом оказался не натекшим.
Прибор достаточно редкий и красивый, его область применения, возможно, в сцинтиляционных счетчиках. Фотокатод сурьмяно-цезиевый.

Ну так вот, мне неожиданным образом попалась крашеная версия этого фэу, да не просто крашенная, а еще и с родными контактными колпачками! Встречаем:

2) ФЭУ-24 крашенная версия.
Москва. МЭЛЗ, Ноябрь 67год.

Что тут сказать, мне в очередной раз повезло--Фотокатод такой же насыщенный и красивый! Фотокатод сурьмяно-цезиевый.

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 14-11-2019 11:21
Прибор достаточно редкий и красивый, его область применения, возможно, в сцинтиляционных счетчиках.

В общем да

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 14-11-2019 18:49
Фототриод ФТ-1 1962г:

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 10-12-2019 22:32
Встретилось название микросхемы К758АП3-6. Наверно фотоприёмник?

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 11-12-2019 00:45
Встретилось название микросхемы К758АП3-6. Наверно фотоприёмник?

А сама микросхема не встретилась? Почему вы думаете, что это фотоприемник?

магистр
Группа: Участники
Сообщений: 1411 		Добавлено: 11-12-2019 06:01
Ну да, АП это не фотоприёмники, скорее формирователь тока. Может бескорпусной вариант серии 170 ? Ну или если в контексте современного производства, возможно такое же исполнение 5584ап3 ?

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 11-12-2019 13:06
А сама микросхема не встретилась?

Конечно в живую нет, только в документации. Вот кусочек с листа:

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 11-12-2019 14:03
Конечно в живую нет, только в документации. Вот кусочек с листа:

А, нечто для управления ПЗС-матрицами. Может что-то типа 1124АП1

главный по тарелочкам
Группа: Участники
Сообщений: 2259 		Добавлено: 11-12-2019 15:13

Конечно в живую нет, только в документации. Вот кусочек с листа:

Целиком сей документ можно?

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 11-12-2019 15:48
Возможно бескорпусный вариант серии К569.
Посмотреть журнал Электронная промышленность 1981-9

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 11-12-2019 20:21
А, нечто для управления ПЗС-матрицами. Может что-то типа 1124АП1

Это ПЗС матрица и есть.

Целиком сей документ можно?

Он большой формата А1, только фото можно сделать. Завтра попробую.

Возможно бескорпусный вариант серии К569.

Похоже на листе запечатлена история создания ФПЗС в процессе разработки и изменения в "Дейтоне" за это время системы условных обозначений.

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 11-12-2019 20:30
Вот нашёл из книги Ф П Пресса:

Матрицы КБ1200ЦМЗ-3, КБ1200ЦМ4-3 и КБ1200ЦМ5-3, КБ1200ЦМ6-3, ранее обозначавшиеся как КБ1201ЦП1-6, КБ1200ЦП2-6 и КБ1201ЦПЗ-6, КБ1201ЦП4-6 [75],
http://www.bwbooks.net/index.php?id1=4&category=elektronika&author=press-fp&book=1991

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 12-12-2019 01:02
Не понимаю я вас, ув. 1А2В3В : ПЗС тут - Б1200ЦМ_ - http://155la3.ru/k1200.htm#b1200cm9
А микросхемы _АП_ - это явно какие-нибудь формирователи сигналов для работы этих самых ПЗС.

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 12-12-2019 10:44
А микросхемы _АП_ - это явно какие-нибудь формирователи сигналов для работы этих самых ПЗС.

Не всё так просто. Номер ТУ у К758АП и КБ1201ЦП одинаков. Так что возможно это и в самом деле названия одной и той же ПЗС-матрицы.

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 12-12-2019 10:47
Похоже на листе запечатлена история создания ФПЗС в процессе разработки и изменения в "Дейтоне" за это время системы условных обозначений.

Можно посмотреть даты изменений 1, 2, 3 и, наверное, 9, в "Листе регистрации изменений"?

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 12-12-2019 11:01

Не всё так просто. Номер ТУ у К758АП и КБ1201ЦП одинаков. Так что возможно это и в самом деле названия одной и той же ПЗС-матрицы.

Странно для АП быть ПЗС. Тем более, что других фактов такого наименования ПЗС пока вроде замечено не было...

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 12-12-2019 13:53
Можно посмотреть даты изменений 1, 2, 3 и, наверное, 9, в "Листе регистрации изменений"?

А зачем их смотреть в "Листе регистрации изменений" на штампе всё есть. На габаритном чертеже он получше.



Слева вверху идет изменения с датами ввода. Что не вместилось пририсовано слева. Последнее изменение 11 (вместилась только 1) от 87 года. Прибор разработан в 1978 году. Видимо в то время в ОСТе "Система условных обозначений" буквы "Ц" не существовало. Вот и взяли "АП".
4 изменение (ноябрь 1980) - видимо в ОСТ ввели букву "Ц" и для ПЗС выделили серию 1201. Получилось 1201ЦП.
Изменение 7 или 8 в ОСТ ввели буквы "Л" - линейные и "М" - матричные вместо "П" - прочие. Заодно и серию сменили на 1200, чтобы не путаться. Вот моя версия.
Да, таблички здесь чуток отличаются, вот она:

мастер
Группа: Участники
Сообщений: 813 		Добавлено: 12-12-2019 14:33
Не всё так просто. Номер ТУ у К758АП и КБ1201ЦП одинаков. Так что возможно это и в самом деле названия одной и той же ПЗС-матрицы.

Скорее всего это кристаллы/чипы/die - управляющий К758АП и фотоприемник КБ1201ЦП, ставятся вместе в один корпус и называется "ПЗС фотоприемник".

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 12-12-2019 15:28
Целиком сей документ можно?

На улице солнца нет. Как получилось, так и выкладываю:

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 12-12-2019 16:01
Перебаскин выкладывал в своей теме на стр. 83 две страницы из ЭП 81-9 на которую ссылается Пресс.

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 13-12-2019 13:28
Скорее всего это кристаллы/чипы/die - управляющий К758АП и фотоприемник КБ1201ЦП, ставятся вместе в один корпус и называется "ПЗС фотоприемник".

Судя по времени написания извещений первые писались только на К758АП, а четвёртым изменением по видимому было переименование, К758АП зачеркнули а КБ1201ЦП ввели. И так далее по времени.
Ещё из этого видно, литера на К758АП отсутствует. Это чисто разработка, выпуска не было. А вот у КБ1201ЦП дело дошло до литеры "А" - массовое производство.

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 13-12-2019 22:47
Обнаружил маркировку микросхем КБ1201ЦП3-6 (Б1200ЦМ3-3) на габаритных чертежах.
Целиком листы не лезут в сканер, по этому кусочки.



Микросхема КБ1201ЦП4-6 (Б1200ЦМ4-3):

)

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 24-12-2019 15:52
Маркировка микросхем КБ1201ЦП1-6 (Б1200ЦМ5-3).
ТУ было переработано и старые изменения были удалены, но, что есть:

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 24-12-2019 15:54
Маркировка микросхем КБ1201ЦП2-6 (Б1200ЦМ6-3):

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 24-12-2019 16:07
Обнаружил маркировку микросхем КБ1201ЦП3-6 (Б1200ЦМ3-3) на габаритных чертежах.
Целиком листы не лезут в сканер, по этому кусочки.

Кто-то был любителем женского пола

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 24-12-2019 16:26
Кто-то был любителем женского пола

Наверно разработчики женского пола свои инициалы оставили для истории

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 24-12-2019 17:51
Интересный факт. Микросхемы КБ1201ПЦ1 и Б1200ЦМ5 согласно литеры "А" выпускались некоторое время массово по одним и тем же ТУ. Причём КБ1201 - это "ОТК", а Б1200 - это "ПЗ".

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 04-01-2020 01:08
Трехкаскадный электронно-оптический преобразователь 3ЭП32М.
Применялся например в Ночном Стрелковом Прицеле Унифицированном 1ПН34.



Вид на фотокатод и экран соответственно:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 15-01-2020 16:02
ЭОП В1ПМ 1977-78г:


ЭОП покрупнее - В-2М 1995г.
К сожалению - прибор натекший.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 24-01-2020 15:46
Симпатичный немецкий ФЭУ - P12FS52A производства WF:

гроссмейстер
Группа: Участники
Сообщений: 1003
 Добавлено: 28-01-2020 15:40
3Л115А

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 03-02-2020 19:43
А может кто подсказать, для чего и где используется настолько странный светодиод?
Прислали в коллекцию дохлый, сижу удивляюсь на ним...
http://www.proton-orel.ru/files/products/svetoizluchaiushchie-diody-i-moduli/10-07-2017/ipd-127.pdf

магистр
Группа: Участники
Сообщений: 1411 		Добавлено: 04-02-2020 09:41
Лазерная техника. Подсветка цели, например.
Производитель указывает для него длину волны 685нм и мощность от 20 до 70мВт в зависимости от буквы (А-Г).

мастер
Группа: Участники
Сообщений: 813 		Добавлено: 04-02-2020 11:03
Лазерная техника. Подсветка цели, например.
Производитель указывает для него длину волны 685нм и мощность от 20 до 70мВт в зависимости от буквы (А-Г).

Это обычный светодиод(угол излучения 120 градусов), по мощности примерно такие стоят на светодиодных лентах. Скорее всего используют в стоповых огнях на автотехнике :)

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 04-02-2020 13:02
Скорее всего используют в стоповых огнях на автотехнике :)

В золоте, с резьбовым креплением, кольцеобразной излучающей поверхностью и прямым указанием "предназначен для использования в спецтехнике"? Маловероятно.

мастер
Группа: Участники
Сообщений: 813 		Добавлено: 04-02-2020 13:27
В золоте, с резьбовым креплением, кольцеобразной излучающей поверхностью и прямым указанием "предназначен для использования в спецтехнике"? Маловероятно.

Вы хотите сказать, что тягач ракетного комплекса это не спецтехника или не автотехника.
Вариантов-то мало, такая мощность при прямом попадании будет слепить глаза, поэтому придётся ставить за светорассеиватель, а 120 градусов даст хорошую площадь. Либо большие табло на улице (типа "Тревога"), либо автофонари - габариты или стопы.

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 04-02-2020 15:01
Вы хотите сказать, что тягач ракетного комплекса это не спецтехника или не автотехника.

Я хочу сказать, что в тягачах БАЗ, МЗКТ, КаМАЗ и тд, применяется совершенно стандартное автомобильное светооборудование, а не "спецсветодиоды".

Вариантов-то мало, такая мощность при прямом попадании будет слепить глаза, поэтому придётся ставить за светорассеиватель, а 120 градусов даст хорошую площадь. Либо большие табло на улице (типа "Тревога"), либо автофонари - габариты или стопы.

Вариантов применения ярких светодиодов в спецтехнике, не предполагающих прямого света в глаз пользователя, выше крыши: от использования для формирования прицельной марки на чём-то вроде ИЛС, до трассера в хвостовой части ПТУР.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 04-02-2020 18:19
Всем спасибо за ответы и мнения!
У меня тоже были мысли о фонарях для транспорта, но исполнение светодиода и правда слишком уж солидное и дорогое для таких целей... Поэтому ряд других версий выше в принципе выглядит довольно адекватным... Но вопрос все равно пока остается открытым, насколько я понимаю...

пришел поспрашивать
Группа: Участники
Сообщений: 92 		Добавлено: 04-02-2020 18:43
Всем спасибо за ответы и мнения!
У меня тоже были мысли о фонарях для транспорта, но исполнение светодиода и правда слишком уж солидное и дорогое для таких целей... Поэтому ряд других версий выше в принципе выглядит довольно адекватным... Но вопрос все равно пока остается открытым, насколько я понимаю...

Если "копнуть" глубже. скачав каталог "протона", можно увидеть похожий светодиод с именем 3ОИ205 и описанием:
Излучатели полупроводниковые видимого спектра излучения в металлостеклянном корпусе предназначены для подсветки оптических марок в процессе функционирования служебных систем в спецтехнике.

Говоря проще - обычная подсветка для всяких там кнопочек и шкал.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 04-02-2020 19:33

Говоря проще - обычная подсветка..

Корпус светодиода не дороговат для "обычной подсветки"?

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 04-02-2020 19:42
[Излучатели полупроводниковые видимого спектра излучения в металлостеклянном корпусе предназначены для подсветки оптических марок в процессе функционирования служебных систем в спецтехнике.
Говоря проще - обычная подсветка для всяких там кнопочек и шкал.

"Оптическими марками", как правило, называют всякие крестики-кружочки, высвечиваемые в поле зрения прицелов и визиров. Вот для формирования изображения этих оптических марок вполне могут применяться светодиоды, причем они должны иметь достаточную яркость, чтоб марки оставались видимыми при ярком освещении.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 22-02-2020 15:56
ЭОП В-8.
Прибор натекший...


ЭОП ЭП33 2000г:

Гость
 Добавлено: 26-02-2020 19:19
Некий прибор с ЭОПом ЭПМ28Г-А

Гость
 Добавлено: 26-02-2020 19:21

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 28-02-2020 20:32
Исторический вопрос возник, точнее два:
- А когда у нас появились светодиоды?
- 2Л(КЛ)101 были первыми нашими серийными светодиодами?

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 28-02-2020 22:03
Немного истории, 1971г АОД101 и К249ЛП1, из "Оптроны и их применение. Носов. 1981". В одной из книг писалось что светодиоды начали делать в начале 60-х.

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 28-02-2020 22:08
Вторая половина 60-х, КЛ101 из "Полупроводниковые знакосинтезирующие индикаторы_Ермаков_1990"

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 28-02-2020 22:19

ПЗСИ - полупроводниковые знакосинтезирующие индикаторы
из "Полупроводниковые знакосинтезирующие индикаторы_Ермаков_1990"

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 28-02-2020 23:57
Спасибо!
Т.е получается светодиоды у нас уже точно пошли во второй половине 60-ых и самым ранним серийным был именно КЛ101.
Просто у меня в архиве самое ранее фото - это ал102 1969г, а 2л(кл)101 только 1970-71г есть...

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 02-03-2020 20:12
PE300BF - Металлокерамическая ксеноновая лампа с короткой дугой мощностью 300 Вт для применения например в медицинских осветителях.



Комплект симпатичных радиаторов к ней, являющихся одновременно и токоподводами:

главный по тарелочкам
Группа: Участники
Сообщений: 3077 		Добавлено: 03-03-2020 00:01
Спасибо!
Т.е получается светодиоды у нас уже точно пошли во второй половине 60-ых и самым ранним серийным был именно КЛ101.
Просто у меня в архиве самое ранее фото - это ал102 1969г, а 2л(кл)101 только 1970-71г есть...


Всё так, если говорить о полупроводниковых излучателях только видимого спектра.
Скажем, ИК излучающие появились лет на 5 пораньше.
Да и выглядели очень необычно.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 03-03-2020 00:39

Скажем, ИК излучающие появились лет на 5 пораньше.
Да и выглядели очень необычно.

Имеете в виду также полностью полупроводниковые - диодные?
А фото имеется?

Если правильно накопал в интернете, на Западе ИК-светодиоды тоже раньше пошли, чем видимые...

главный по тарелочкам
Группа: Участники
Сообщений: 3077 		Добавлено: 03-03-2020 00:47
Диоды ИК очень старые имеются. А фото нет. Чуть позже сделаю.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 03-03-2020 19:02
Матричный ПЗС - ФПЗС2М 1991г:


Интересный момент: я нашел в интернете пост ув. Клапауция от 2010г, где он писал: "ФПЗС2М - среднеформатная ПЗС (288х256 элементов). Выпускалась примерно в 1982-1986 годах. Была снята с производства в связи с выпуском её улучшенного варианта, ФПЗС3М (другой корпус и несколько иные параметры)."

Исходя из датировки моего образца, получается, что выпускали их еще как минимум на 5 лет дольше...

магистр тайных сил
Группа: Участники
Сообщений: 1557
 Добавлено: 06-03-2020 18:41
Вторая половина 60-х, КЛ101 из "Полупроводниковые знакосинтезирующие индикаторы_Ермаков_1990"


А кто-нибудь видел КЛ101 или АЛ105 ?
У меня самые ранние 3Л102 , 73 г. :

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 06-03-2020 19:03
...
А кто-нибудь видел КЛ101 или АЛ105 ?
...

У меня имеются с упаковкой и 2Л101Б, и КЛ101Б. Они вроде бы не редкость. И выпускались довольно долго. Мои 76 и78 годов выпуска соответственно. А вот АЛ105 встречать не приходилось. Это, часом, не те 7-сегментники, что в первые наручные часы "Электроника" ставились?

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 06-03-2020 20:09

А кто-нибудь видел КЛ101 или АЛ105 ?

Ну 2Л(КЛ)101, как уже выше написали, не редкость.
Самые ранние, что я видел - 1971г (фото не мое):


А по АЛ105 точно ничего не путаете?
Я видел справочные данные на КЛ104 и имею в коллекции КЛ114. Это оба семисегментные индикаторы на основе карбида кремния.

магистр тайных сил
Группа: Участники
Сообщений: 1557
 Добавлено: 06-03-2020 21:51

2Л(КЛ)101, не редкость.
Самые ранние, что я видел - 1971г (фото не мое):


А по АЛ105 точно ничего не путаете?
Я видел справочные данные на КЛ104 и имею в коллекции КЛ114. Это оба семисегментные индикаторы на основе карбида кремния.

Увидеть бы еще, как кл101 светят
Насчет кл114. Можно фото, если есть .

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 07-03-2020 01:14
Включенный КЛ101 есть вот тут: http://www.leningrad.su/museum/show_calc.php?n=126

Фото КЛ114 легко находятся в интернете. Я сейчас пока не могу из своего архива выложить...

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 07-03-2020 14:40
В Журнале "Электронная промышленность" 1972-7 есть большая статья конструктора КЛ101 Игоря Вениаминовича Рыжикова, посвящення десятилетию разработки карбидокремниевых светодиодов. Речь идет об КЛ105А-В, семисегментном.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 10-03-2020 01:14
В Журнале "Электронная промышленность" 1972-7 есть большая статья конструктора КЛ101 Игоря Вениаминовича Рыжикова, посвящення десятилетию разработки карбидокремниевых светодиодов. Речь идет об КЛ105А-В, семисегментном.

ЭХ, еще где бы скачать статью эту...

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 10-03-2020 01:19
Тот самый светодиод ИПД127, о котором выше шел разговор...


Излучающий кристалл у него и правда очень необычный...

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 13-03-2020 20:44
Фотодиод 1690-В :

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 13-03-2020 21:38
ФД-256 , в теме встречались, вот ещё крупным планом:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 20-03-2020 16:04
Относительно миниатюрная Импульсная лампа накачки лазеров ИНП2-3/45А:

мастер
Группа: Участники
Сообщений: 813 		Добавлено: 04-04-2020 00:39
Обнаружилась этикетка 249ЛП1 1979 года, исправления оригинальные.
Картинки такие полосатые изначально.

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 08-04-2020 19:21
1-й отдел не занимался вопросами маркировки и тому подобными вещами. 1-й отдел занимался документацией на изделия и допусками работников к этой документации.
Отгадку нужно искать у заказчиков конкретных изделий и в их дополнениях к ТУ или в ЧТУ на конкретную партию. Например, если изделия должны были идти не на внутренний рынок...
А на конкретно этот экземпляр даже не проставили гриф. Значит он вообще из области НХ.

мастер
Группа: Участники
Сообщений: 813 		Добавлено: 08-04-2020 19:29
Как узнать, где и когда сделали этот прибор?

Там написан документ ОР3.398.013ТУ, ОР3 - код разработчика, обычно(но не всегда) производитель привязан к разработчику и можно косвенно найти предположительное название. Например глянуть другие лампы с таким кодом.

мастер
Группа: Участники
Сообщений: 813 		Добавлено: 08-04-2020 19:33
Вот заглянул в перечень МОП там ОР3 - это ОАО "Новосибирский завод "Экран".
Он и разрабатывал и производил ФЭУ.

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 08-04-2020 19:37
В НХ отправляли? Для этого каждую бумажку подписывал начальник цеха и главный технолог? Ну-ну...

Вполне. Для НХ, не путать с ТНП, это в порядке вещей. Ибо НХ это промышленность, торговля, здравоохранение, ну и т.д. и т.п.

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 08-04-2020 20:06
mretro, продолжу наш дурацкий спор - я в своей жизни видел туеву кучу паспортов, этикеток и пр., но первый раз вижу такие подписи, как здесь.

Я не буду спорить и искать доказательства. Ибо не моё это, тем более в данное время. Я тоже, в своё время, имел дело с кучей паспортов, этикеток и т.п. по долгу службы т.к. работал в бюро режима, правда в технической службе, одного из предприятий Ленинграда. И, хотя время подписки уже давно закончилось, у меня нет желания распространяться на эту тему. Давайте каждый останется при своём мнении...

мастер
Группа: Участники
Сообщений: 813 		Добавлено: 08-04-2020 20:22
В НХ отправляли? Для этого каждую бумажку подписывал начальник цеха и главный технолог? Сомнительно...

Чего вы спорите, это вообще непонятная бумажка - одна страничка из ТУ. Не этикетка, не паспорт, возможно просто заказчик попросил.

главный по тарелочкам
Группа: Участники
Сообщений: 3077 		Добавлено: 08-04-2020 20:39
Обычная практика для отбора из партии прибора с лучшими параметрами, чем указаны в ТУ.
Для решения узкоспециализированной проблемы за неимением стандартного изделия с требуемыми характеристиками. Собственно, расписавшиеся и провели эту работу по отбору. К сожалению, раньше, сплошь и рядом встречавшаяся ситуация. Особенно для быстрого решения новых нестандартных задач в разных СКБ.

знающий
Группа: Участники
Сообщений: 454
 Добавлено: 08-04-2020 23:09
Почему без маркировки? Изделие имеет четкий заводской номер, соответствующий номеру на документе.
В документе отметка - "Прибор №ххх". Это и есть его имя. Иначе было бы "Прибор типа АВС зав№ххх".
И это не страничка из ТУ. Это вкладыш с индивидуальными параметрами, подтвержденными подписями ответственных лиц. Возможно индивидуальная цоколевка.
И расписались на за отбор. А за измеренные реальные параметры.
Два параметра не измерены - это тоже индивидуальность "Прибора №ххх".
Ну я так думаю….

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 09-04-2020 00:02
Упаковка Новосибирская.
Эволюция печатной продукции
http://caam.ru/i/sales/prom/prodam_fotoelektronnij_umnozhitel_feu-15b_H0004be01_534819.jpg
https://cdn.elec.ru/_thumb/1200x900/i/2d/71/2d715a361820744da2c8ed38d289bb6c4d2c9c5d.jpg

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 09-04-2020 00:52
Новосибирский этот ФЭУ-14Б.
А судя по тому, что баллон не окрашенный и по стилю паспорта - это 1960-ые, думаю, что не позднее.

(Оба фото взяты с форума lasers.org.ru)

магистр тайных сил
Группа: Участники
Сообщений: 1557
 Добавлено: 09-04-2020 10:55
У меня есть похожие ФЭУ : ФЭУ-13Б,63г, ФЭУ-15Б,65г, ФЭУ-16,64г:


Конструкция такая же, как у ФЭУ-14Б. Логотип Новосибирского завода

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 09-04-2020 14:51
Спектральная лампа с высокочастотным возбуждением и встроенным ВЧ генератором - ЛВ2.

Образец еще советского производства:


Открываем крышку и снимает переднюю трубку.


Лампа была рабочая, поэтому снимать плату мне было жалко, но не так давно мне переслали еще пару таких ламп, но уже похоже родом из начала 90-ых.
Сразу видно, что конструкцию упростили, качество тоже упало.


Особенно заметно упростили конструкцию непосредственно лампы: вместо колбы хитрой формы взяли тупо отрезок пробирки и во фторопластовую пробку вклеили маленькую безвыводную лампу-горелку.
Одна из ламп оказалась с отбитой горелкой, поэтому ее я разобрал полностью.




Лампа с натрием светится конечно очень приятный, красивым желтым светом

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 24-04-2020 12:56
Пара весьма миниатюрных ЭОПов.

ЭП46 2002г:


ЭП56 1999 и 2002г:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 08-05-2020 20:44
Дуговая лампа накачки твердотельных лазеров непрерывного режима - КДНП-6/90А :

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 15-05-2020 16:09
Парочка лазерных диодов из приводов СД/ДВД.

Гость
 Добавлено: 29-05-2020 15:54
Что то похожее здесь вроде было, но все же...

гроссмейстер
Группа: Участники
Сообщений: 1003
 Добавлено: 11-06-2020 11:27
3Л102В

знающий
Группа: Участники
Сообщений: 352 		Добавлено: 12-06-2020 03:32
102 с жёлтыми лапами? Что-то не помню таких...

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 13-06-2020 11:49
Это потому что с приемкой. АЛ102 действительно были без золочения, даже ранние.

гроссмейстер
Группа: Участники
Сообщений: 1003
 Добавлено: 13-06-2020 12:52
102 с жёлтыми лапами? Что-то не помню таких...


102-е светики делали в низких корпусах с обычным покрытием (ОТК) - АЛ102... и с желтым покрытием (или внутри подложка или полностью с выводами) - это с приемкой 3Л102...
А еще их делали в "модернизированных" корпусах (высокие) - с буквой М на конце.

На моем фото - 3Л102В (AU-корпус и подложка, маркировка - белая точка).

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 18-06-2020 19:36
Вроде как мощный ИК светодиод АЛ119А.
Интересно, где они реально применялись?

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 14-07-2020 18:32
Матричный ПЗС - ФПЗС6М1 1989г:

магистр тайных сил
Группа: Участники
Сообщений: 1557
 Добавлено: 15-07-2020 23:33
Не удалось идентифицировать явно старенький ФЭУ

Особенности - белая полоса перед динодами и распорные пластины совмещены с динодами

По цоколевке и габаритам похож на ФЭУ-84 :

( фото с сайта Lasers.org.ru )

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 30-07-2020 19:26
Безэлектродная спектральная лампа HO-02016 из состава спектроскопического блока немецкого медицинского прибора середины 1990-ых для определения количества углекислого газа в выдыхаемом воздухе.


Излучение лампы со стороны ее тонкой части поступало в блок с двумя фотоприемниками (на фото ниже их нет). На один фото приемник излучение проходило непосредственно, а на второй - через кювету, через которую через тонкие трубочки проходил выдыхаемый пациентом воздух.


Газ в лампе возбуждался через металлическую спиральку (на последнем фото выше) от ВЧ генератора. Все целиком помещалось в металлический корпус-экран. К сожалению, человек, приславший мне лампу, успел заранее разломать спектрометрический блок, поэтому фото его начинки в целом - не мои:


Покопался в интернете и если правильно понял, полосы поглощения CO2 находятся в диапазоне дальнего, теплового ИК. Видимо лампа излучала какую-то линию в этом диапазоне. Но чем она тогда соответственно наполнена - я так и не разобрался...

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 28-08-2020 15:40
Экземпляр из списка ранее не встречавшихся и соответственно разыскиваемых ФЭУ.

ФЭУ-103, Ленинградский ВНИИ электронно-лучевых приборов, 1975г, Опытный.

Общий вид:


Вид на фотокатод:


И на цоколь.
Делитель напряжения, если правильно понимаю, смонтирован на цоколе и залит компаундом.


На приборе есть сразу несколько штампов ВП:


Фото на руке для масштаба:


И паспорт на прибор:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 03-09-2020 18:51
Попалось на Мешке и показалось любопытным.

Рекламные листы с выставок на ФЭУ-28 1963г, ФЭУ-29 1963г, ФЭУ-32 1961г и ФЭУ-37 1961г.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 28-09-2020 17:10
Пара небольших Активных Элементов для твердотельных лазеров.

ГП 3х32 Д-89 1982г.
Производитель П/Я А-3012. Если правильно нашел в интернете - это ВНИИ люминофоров и особо чистых веществ (ВНИИлюминофоров) МХП, Ставрополь.


Паспорт на АЭ:


И такой же, но крупнее - ГП 3х65:


На этот документов к сожалению не было.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 14-10-2020 00:23
Фотодиод ФД-256:


Болометр БП1-2 производства Гириконд:


Интересно, что у более ранних было на один вывод больше

(Фото не мое)

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 10-11-2020 13:01
Довольно древний болометр БКМ-5"Б", 1963 года

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 20-11-2020 13:48
Отличная находка!
Не думал, что у нас такие делали в принципе

магистр тайных сил
Группа: Участники
Сообщений: 1557
 Добавлено: 20-11-2020 18:20
Необычный ФЭУ - квадратный и даже двойной:

Кроме внутреннего номера - ничего. Может, кто встречал...

Думаю это импортный ФЭУ.
Штырьки заостренные, как у этой имплортной лампы :


- у наших ФЭУ штырьки другой системы :

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 04-12-2020 18:47
Фоторезистор для работы в ИК диапазоне 1...3,3 мкм - ФСВ-16АН.
Интересно, что конструктивно выполнен в виде сосуда Дьюара, но при этом не является охлаждаемым.

главный по тарелочкам
Группа: Участники
Сообщений: 3077 		Добавлено: 04-12-2020 20:39
А как Вы, Александр, определили, что он не охлаждаемый?

Гость
 Добавлено: 06-12-2020 21:48
Сильно извиняюсь за отсутствие, но увы на это были причины.
Достался мне долго искомый, я бы сказал крайне долго искомый ЭОП. Встречаем!

ПВ-001А.
Москва. ВНИИОФИ. Ноябрь--87 год.

Электронно-оптический преобразователь импульсного действия с электростатической разверткой луча с коаксиальными разъемами 75 Ом. Также, у данного ЭОП, экран синего свечения выполнен на волоконно-оптическом диске, сделано это для контактного фотографирования или для сочленения с другими ЭОП имеющие такой же диаметр ВОП.

Так же покажу крупным планом Фотокатод и структуру мелкодисперсной сетки ускоряющего электрода:

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 07-12-2020 08:37
А как Вы, Александр, определили, что он не охлаждаемый?

Это довольно удивительно, но в литературе он действительно числится как неохлаждаемый! В том числе в томах Бараночникова.

Надо будет М.Л. написать, уточнить. Вдруг всё же ошибка...

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 07-12-2020 08:38
ПВ-001А.
Москва. ВНИИОФИ. Август--83 год.
Электронно-оптический преобразователь импульсного действия с электростатической разверткой луча с коаксиальными разъемами 75Ом.

Интересно, шо им фотографировали...

главный по тарелочкам
Группа: Участники
Сообщений: 3077 		Добавлено: 07-12-2020 10:32
А как Вы, Александр, определили, что он не охлаждаемый?

Это довольно удивительно, но в литературе он действительно числится как неохлаждаемый! В том числе в томах Бараночникова.

Надо будет М.Л. написать, уточнить. Вдруг всё же ошибка...


Спасибо, Андрей. К своему стыду, в справочник не заглядывал. Видимо, надо подучить матчасть, поскольку лет 30 уже считаю, что он, таки, охлаждаемый. Отверстие в центре как-бы намекает, а если я не прав, что может быть, из чего там фоточувствительный элемент сделан? Другой вариант - очень низкая чувствительность, но тогда что он измерял и зачем конструктив сосуда Дьюара?

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 07-12-2020 12:24
Фоторезистор для работы в ИК диапазоне 1...3,3 мкм - ФСВ-16АН.
Интересно, что конструктивно выполнен в виде сосуда Дьюара, но при этом не является охлаждаемым.

Он выполнен не в сосуде Дьюара, а просто он вакуумный. Вот пример его использования https://radiokot.ru/articles/73/
Фото Сопротивление Вакуумное - ФСВ

главный по тарелочкам
Группа: Участники
Сообщений: 3077 		Добавлено: 07-12-2020 13:51
Спасибо. Вывод - надо почаще заглядывать в справочники. Смутило отверстие в центре. Или нет там никакого отверстия?

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 07-12-2020 14:42
Он выполнен не в сосуде Дьюара, а просто он вакуумный.

Но всё-таки, видимо, в сосуде Дьюара...

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 07-12-2020 19:05
ПВ-001А.
Москва. ВНИИОФИ. Август--83 год.
Электронно-оптический преобразователь импульсного действия с электростатической разверткой луча с коаксиальными разъемами 75Ом.

Интересно, шо им фотографировали...

В интернете назначение описано так:
"Для преобразования пространственно-временного распределения интенсивности излучения исследуемого объекта в диапазоне 0,4...1,35 мкм в двумерное
пространственное распределение интенсивности излучений изображения экрана в диапазоне 0,46 ±0,02 мкм.
Применение - ядерная физика, квантовая электроника, физика плазмы."

А вот например про похожий ПВ-003Р:

(Откуда эту картинку сохранил - я уже не помню)

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 11-12-2020 15:51
В интернете назначение описано так:
"Для преобразования пространственно-временного распределения интенсивности излучения исследуемого объекта в диапазоне 0,4...1,35 мкм в двумерное
пространственное распределение интенсивности излучений изображения экрана в диапазоне 0,46 ±0,02 мкм.
Применение - ядерная физика, квантовая электроника, физика плазмы."

Спасибо. Не вояки, значит. Потому, поди, вообще штучно их делали.

Гость
 Добавлено: 17-12-2020 22:33
Попал мне тут очень необычный фотоэлемент серии Ф, да не один а в количестве. Таких ФЭ я ранее в справочниках тоже не встречал раньше, встречаем!

Ф-27.
Москва. МЭЛЗ. Сентябрь--82 год.

Фотоэлемент со сферическим полупрозрачным сурьмяно-натриевым фотокатодом.
Применялся данный ФЭ для измерения средней сферической облученности эритемного потока в устройствах широкого применения.

Ну, и позволю показать его в раздельных фото:



гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 18-12-2020 08:42
Здорово сфотографировано! Особенно макро начинки.

Гость
 Добавлено: 18-12-2020 14:38
Да что тут такого, отфоткал как получилось, особо не заморачивался, да и фотоэлемнт ничего особо интересного, за исключением его нечастости

Гость
 Добавлено: 26-12-2020 00:45
Попался мне еще один необычный диссектор, по ходу с усилителем яркости.

Безымянный диссектор.
Кем и когда изготовлен неизвестно.

Прибор примечателен наличием усилителя яркости(ЭОП).
Фотокатод выполнен на волоконно-оптическом диске.

Гость
 Добавлено: 26-12-2020 22:39
Еще пара фотоэлементов, это одна модель, но попали обе версии.

Ф-22 ранний.
Предположительно изготовлен на МЭЛЗе.

По конструкции очень сильно напоминает ФЭ Ф-23.
Материал фотокатода: Многощелочной.


Ф-22 поздний.
Москва. МЭЛЗ.

В отличии от раннего образца, Кольцевые вывода и охранное кольцо уже видоизменилось, да и сам ФЭ стал куда компактней своей предтечи. Материал фотокатода все тот же--Многощелочной.

вошел во вкус
Группа: Участники
Сообщений: 201
 Добавлено: 04-01-2021 02:26
Данные экземпляры уже размещались здесь, но я позволю себе сделать это еще раз. Причина тому проста: куда более качественные фотографии и бесценная информация.

ФЭУ-19 ранний [МЭЛЗ, июнь 1952 года].
Фотокатод — сурьмяно-цезиевый.
От всем известного более позднего отличается отсутствием выборки ближе к фотокатоду и штенгелем на боковой поверхности баллона.


ФЭУ-14 (опытная) [Ленинградский ВНИИТ, ОКБ ЭВП Г. С. Вильдгрубе, сентябрь 1958 года].
Фотокатод — висмуто-серебряно-цезиевый.
Кардинально отличается от серийного ФЭУ-14. В отличии от него оформление цокольное, вывод фотокатода находится непосредственно на "катодном отсеке", вывод анода сделан в виде барашка на цоколе, как у некоторых древних радиоламп. Динодная система тоже несколько отличается.
Логотип завода-изготовителя нанесен на торце ключа цоколя, что встречается, скажем так, весьма редко.


ФЭУ-ВЭИ-1 [Всесоюзный электротехнический институт, первая половина 1940-х годов].
Фотокатод — многощелочной.

Во Всесоюзном электротехническом институте им. В. И. Ленина П. В. Тимофеевым и Е. Г. Кормаковой в 1940-ых годах была разработана конструкция фотоэлектронного умножителя, в котором для направления электронных потоков с одного эмиттера (динода) на другой используется специальный, общий для всех эмиттеров электрод – сетка.
Конструкция ФЭУ и его цоколевка представлена ниже. В ней электроды имеют форму полуцилиндров и расположены один напротив другого так, что край одного электрода приходится против середины другого. Высота полуцилиндров возрастает с номером электрода. ФЭУ имеет 13 умножающих каскадов.
Направление электронов с одного эмиттера на другой осуществляется с помощью конической сетки, соединенной с анодом и обеспечивающей малую величину коэффициента рассеяния электронных потоков. Вывод анода для уменьшения токов утечки осуществлен через верхнюю часть колбы умножителя.
Электроды умножителя штампуются из алюминиево-магниевого сплава, на поверхности которого в процессе вакуумно-термической обработки образуется кислородно-магниевый эмиттер. Вся система смонтирована на многовводной ножке, заварена в стеклянный баллон и снабжаена 15-ти выводным штырьковым цоколем.
Умножитель имеет полупрозрачный фотокатод, нанесенный на внутреннюю поверхность полусферической части колбы умножителя диаметром 35 мм, рабочая поверхность фотокатода 10 см^2. Собирание электронов с фотокатода на первый каскад осуществляется с помощью диафрагмы.
Преимущества данной выше конструкции умножителя:
• стабильность работы умножителя, достигающаяся отсутствием внутри его рабочего объема деталей из изоляционного материала, накапливающих электрические заряды, сильно влияющие на фокусировку ФЭУ;
• большое значение коэффициента вторичной эмиссии, достигающиеся наличием сетки в ФЭУ.
Благодаря этим преимуществам ФЭУ использовался для регистрации слабых световых потоков.

Гость
 Добавлено: 04-01-2021 06:23
Попала мне еще парочка интересных фото-эвп, и заодно позволю себе повториться--причиной послужила качественная пересъемка старейшего ЭОП из ВЭИ.
Ну что же, поехали с повторов, встречаем:

Сначала немного истории о предприятии ОЭМЗ-ВЭИ и о данных ЭОП:
Всероссийский электротехнический институт имени В. И. Ленина (ВЭИ) с момента создания в октябре 1921 года традиционно осуществляет фундаментальные, поисковые и прикладные исследования по основным направлениям электротехники и электроники. На основе исследований ВЭИ созданы: отечественное оборудование для электростанций, коммутационная и защитная высоковольтная аппаратура для линий электропередач всех классов напряжения, первая отечественная система телевидения, первая аппаратура звукового кино, методы получения ультракоротких радиоволн, первые в мире высокополимерные кремнийорганические соединения для электрической изоляции, ночного видения и тепловидения и т. д.
С 1935 г. в лаборатории В. И. Архангельского началась разработка приборов ночного видения (ПНВ) на основе электронно-оптических преобразователей (ЭОП). Такой преобразователь в ту пору состоял из "фотокатода, испускающего электроны при освещении его инфракрасным светом, и люминесцирующего экрана, светящегося видимым светом при ударе об его поверхность электронов, излучаемых фотокатодом". Объект наблюдения освещался инфракрасным прожектором, свет которого был невидим простым глазом. Подобные работы велись и за рубежом, но технология производства ЭОП не раскрывалась. Советские ученые самостоятельно весьма успешно решали сложные задачи получения полупрозрачных фотокатодов, экранов, источников питания и т. д. В середине 30-х годов из открытой печати исчезли публикации по ИК технике - началось предвоенное соревнование ведущих держав в области ночного видения. И вновь, как и в случае с телевидением, талант В. И. Архангельского, П. В. Тимофеева и их соратников вывел их на передовой уровень разработки ПНВ.
Уже в 1937 г. они создали макет такого прибора для кораблевождения и наблюдения за судами противника с дальностью действия до 500 м. П. В. Тимофеевым и В. И. Архангельским была предложена простая оригинальная и технологичная конструкция ЭОП типов Ц-1 и Ц-2, массовое производство которых началось в годы Великой Отечественной войны.

В организации производства принимали участие В. В. Сорокина, Е. Г. Кормакова, М. М. Бутслов и ряд других сотрудников ВЭИ. В мае 1942 г. при ВЭИ создается Особое конструкторское бюро во главе с В. Г. Бирюковым по разработке приборов ночного видения для флота, авиации, танковых и инженерных войск. Главным инженером ОКБ стал П. В. Тимофеев, а В. И. Архангельский - ведущим конструктором и начальником лаборатории № 1 этого Бюро.

Так к чему я все это рассказывал, так поту что данный ЭОП это та самая макетная предтеча тех самых серийных ЭОП типа Ц-1 и Ц-1. Встречаем:

ЭОП-ВЭИ.
Москва. ОЭМЗ-ВЭИ. 37 год.

Это один из советских прототипов первых электронно-оптических преобразователей с прямым переносом изображения с катода на экран. Разработан и собран данный ЭОП по конструктивной аналогии так называемого "Стакана Холста", самим инженером-разработчиком П. В. Тимофеевым.
Про последовательность сборки и принцип работы внутреннего механизма я уже рассказывал несколько страниц назад.

62-16-ФЭУ-1.
Москва. МЭЛЗ. Январь--50 год.

Один из самых старых образцов данного прибора что я видел когда либо за всю его историю производства.
Данный прибор выпускался аж до 90-ых годов, и претерпел несколько модификаций в конструкции, но об это позже. Тут мне достался действительно редкий ранний образец, прибор примечателен многими особенностями:
А) Это ручная маркировка--на на московском ламповом заводе имени Куйбышева(МЭЗК) он же в будущем МЭЛЗ, на фотоприемных приборах классов ФЭ, ФЭУ, ЭОП и остальных, с начала далеких 30-ых по 50-ый год прошлого века--маркировки наносились белой краской вручную на колбе, и наносился не сам тип прибора, например ЦГ-2или СЦВ-3, а просто номер состоящий из 3ох или 4ох цифр, ну и дата--месяц/квартал и год выпуска.
Б) Конструкция прибора--в отличии от традиционных многокаскадных ФЭУ, у ранних однокаскадных фотоумножителей распылитель работал на две стороны, но термическая нить с активирующим веществом была расположена в экранном цилиндре так, что она была практически обнажена со стороны стенки фотокатода, но при этом углублена в цилиндр по отношению к передней стенке динода, естественно, второй по сути фотокатод-динод распылялся ровным крупны круглым пятном в нижней половине колбы.Фотокатоды у прибора Сурьмяно-цезиевые.
Кстати да, в 30-е года такой принцип применялся в самых первых отечественных разработках опытных образцов ФЭУ по концепции инженера Л. А. Кубецкого--в его фотоумножителях фотокатод и диноды были также нанесены на стенки баллона в виде активирующего фоточувствительного слоя, и выведены боковыми контактами в виде петелек.
В) Качество сборки безупречное--Арматура вся ровная и сварена на совесть, фотокатод и динод распылены тоже качественно и ровно, края динода и катода тоже четкие, штенгель приварен в колбу ровно и аккуратно, и отпаян тоже качественно, также касается задних выводов--все пропаяно тоже хорошо и на совесть.
В общем, такой прибор, действительно приятно держать в руках и фотографировать!

Фотоэлемент 291-СЦВ-3.
Москва. МЭЛЗ. Январь--46 год.

ФЭ примечателен наличием отверстий под пайку гибких проводников в анодном и катодном колпачках. Аналогичная ситуация с маркированием--все также ручная писанина на колбе без указания конкретного типа прибора. Фотокатод сурьмяно-цезиевый.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 10-01-2021 01:37
Видикон ЛИ471-3 производства Фрязинского завода Платан.
Интересен двумя моментами:
- Это один из самых маленьких отечественных видиконов,
- Это один из немногих видиконов с электростатической разверткой луча, причем отклоняющие пластины нанесены на внутреннюю поверхность баллона трубки в виде змеек. Выглядят это весьма необычно и симпатично




Гость
 Добавлено: 11-01-2021 14:06
Позволю себе перепост данного ФЭУ--причиной перепоста послужила добыча родной обвязки с делителем к нему)

ЭЛУ-Ф-09.
Москва. ВНИИОФИ.

Быстродействующий импульсный однокаскадный фотоэлектронный умножитель.
Прибор состоит из радиального фотокатода, фокусирующего электрода в виде сетки, которая повторяет форму катода в виде воронки, и однокаскадного вторичного электронного отсека, состоящий всего лишь из центрального цилиндрического динода и двух сеточек--Та что первая ближе к фотокатоду--Это ускоряющий электрод, а та сеточка, что между динодом и первой ускоряющей сеточкой--Это Анод-коллектор.
Есть предположения о том, что это более продвинутая версия коаксиальных фотоэлементов серии ФЭК, но, прибор зовется именно ЭЛУ, о чем свидетельствует аббревиатура ЭЛУ, которая расшифровывается не иначе как "Электронный Линейный Умножитель". Однако, тут еще один парадокс в том, что линейной системой распределения электронов даже и не пахнет! Тут больше подходит такое определение как: "Система с радиальным распределением электронов", из за этого, разумеется, система ВЭУ имеет коаксиальную конструкцию.

Ну и на закуску, подробный фотообзор на арматуру и со всех сторон:


А теперь начнем рассматривать сам блок-детектор в подробностях:

Блок в составе с импульсным ФЭУ ЭЛУ-Ф-09.
Москва. ВНИИОФИ. Дата выпуска не выбита.

Быстродействующий детектор на основе фотоэлектронного умножителя ЭЛУ-Ф-09.
На следующем фото детектор в открытом виде и разобранным коаксиальным разъемом и видом на электрику.

Блок в составе с импульсным ФЭУ ЭЛУ-Ф-09 "потроха":

Вид на разобранный подетально коаксиальный СВЧ соединитель и пару видов на делитель напряжения с импульсными бумажными конденсаторами типа МБГО и МБГП.

вошел во вкус
Группа: Участники
Сообщений: 201
 Добавлено: 16-01-2021 14:12
Электронный линейный умножитель фотоэлектрический с мультищелочным фотокатодом 18ЭЛУ-ФМ [ВНИИОФИ, 1975].
Основное назначение - регистрация мгновенной мощности однократного импульса излучения с высоким временным разрешением.


Заводская упаковочная тара:

Гость
 Добавлено: 20-01-2021 23:58
Этот ФЭУ я уже показывал, он тоже из семейства ВНИИОФИшных ЭЛУ, который я покажу повторно--причиной стала качественная пересъемка. Встречаем!

ЭЛУ-ФС(?).
Москва. ВНИИОФИ.

Насколько мне известно, предприятие ВНИИОФИ выпускало ЭУ, ФЭУ и ФЭ с коаксиальными выводами сигнала и титановыми накаливаемыми геттерами, в этом образце, накаливаемый геттер и коаксиальный вывод сигнала отсутствуют--все электроды выведены на обычный цоколь. Вот что усиливает данный умножитель– видимое или невидимое, но ионизирующее излучение, непонятно.

Ну и как обычно, качественная детализированная фотосъемка:

Гость
 Добавлено: 26-01-2021 18:25
Досталось мне тут целое сокровище из ФНИИОФИшных ЭВП--покажу пару монструозных ФЭУ серии ЭЛУ. Встречаем!

31ЭЛУ-ФК
Москва. ВНИИОФИ.

Фотоэлектронный умножитель линейный импульсный быстродействующий с коаксиальным выводом сигнала--прибор имеет Серебряно-кислородно-цезиевый фотокатод сформированный на слюдяной пластине и закрепленный в металлической рамке, 1 подфокусирующий электрод, фокусирующую диафрагму и 2канальный электронный умножитель состоящий из 9 динодов усиления и общий анод-коллектор в виде широкополосной ленточной линии переходящий в коаксиальный вывод.
Также отличительной чертой продукции ВНИИОФИ, является наличие накального титанового геттера--спираль помещенная в стеклянный тубус.

18ЭЛУ-ФК
Москва. ВНИИОФИ.

Фотоэлектронный умножитель линейный импульсный быстродействующий с коаксиальным выводом сигнала--данная модель отличается конструкцией--прибор имеет Серебряно-кислородно-цезиевый фотокатод сформированный на слюдяной пластине и закрепленный в металлической рамке, 3 подфокусирующих электрода в отличии от 31ЭЛУ-ФК у которого всего 1 подфокусирующий электрод, фокусирующую диафрагму и 2канальный электронный умножитель состоящий из 9 динодов усиления и общий анод-коллектор в виде широкополосной ленточной линии переходящий в коаксиальный вывод.
Также отличительной чертой продукции ВНИИОФИ, является наличие накального титанового геттера--спираль помещенная в стеклянный тубус.

вошел во вкус
Группа: Участники
Сообщений: 201
 Добавлено: 03-02-2021 00:02
18ЭЛУ-ФМ "вариант 2"

От ранее показанного отличается скругленными краями металлического основания и дополнительным центральным штенгелем.

18ЭЛУ-ФМ "вариант 3"

Отличается вертикальным расположением газопоглотителя и металлическим центральным штенгелем.

18ЭЛУ-ФК

От остальных отличается исполнением соединительных выводов анода, сделанных в виде медных жгутиков, и, разумеется, другим фотокатодом.

Кучка стеклотары рядом

Гость
 Добавлено: 08-02-2021 19:18
Попало некоторое количество ЭОПов.
Керамические--ЭП-226
Зеленый--ЭП-60
Залитый в корпусе с ВВ-питанием--маркировка неизвестна. Имеет ВОП на входе

Гость
 Добавлено: 09-02-2021 17:34
Отфотографировал таки вчерашний приход. Встречаем!

ЭП-226
Новосибирск. ЭКРАН.

Электронно-оптический преобразователь инверсного типа с многощелочным фотокатодом, двухэлектродной электростатической фокусирующей системой, со стеклянным входом и выходом и металлокерамическим корпусом.

ЭП-60.
Москва. МЭЛЗ. Июнь--98 год.

Электронно-оптический преобразователь с дисковыми выводами.
Где именно этот тип ЭОПа применялся, также неизвестно.

ЭП-41.

Москва. МЭЛЗ. Июнь--98 год.
Электронно-оптический преобразователь с дисковыми выводами.
Где именно этот тип ЭОПа применялся, также неизвестно.
Увы, единичка в маркировке стерлась при извлечении ЭОП из обвязки.

Гость
 Добавлено: 05-03-2021 23:24
Еще одно крайне необычное и интересное ФНИИОФИшество попало в мои загребущие ручонки. Встречаем!

1ЭЛУ-ФС.
Москва. ВНИИОФИ. IV--67 год.

Фотоэлектронный умножитель линейный импульсный управляемый быстродействующий с коаксиальным выводом сигнала.
Прибор имеет фотокатод находящийся на боковой стенке баллон, 1 подфокусирующий электрод, фокусирующую диафрагму и 2канальный электронный умножитель состоящий из 9 динодов усиления и общий анод-коллектор в виде широкополосной ленточной линии переходящий в коаксиальный вывод.
А вот с геттером тут очень все нетривиально--в отличии от традиционных для ВНИИОФИ накаливаемых титановых геттеров в их продукции, у данного прибора геттер в виде серого бублика, тоже хоть и титановый, но не подогреваемый, что очень , я бы сказал, совсем нехарактерно для данной продукции!

Подробная фотосъемка пррибора:



P.S. К вящему моему сожалению, прибор натекший, так как имеется большая трещина в анодном коаксиальном выводе. Тем не менее, прибор уникальный, и трещина совсем не повод уничтожать редкий и красивый прибор!

Гость
 Добавлено: 30-05-2021 18:58
ь

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 12-06-2021 18:11
Видикон ЛИ-422-2 1972г:

гроссмейстер
Группа: Участники
Сообщений: 1003
 Добавлено: 12-06-2021 22:58
Долго я гонялся за этим прибором, и наконец-то я его заполучил, и так как это все же приемник излучения, то место ему в соответствующей теме, встречаем!

ВЭУ-1.


Прошу прощения, а "где у него кнопка" ? (ну в смысле как он фунциклирует без выводов...)

Гость
 Добавлено: 12-06-2021 23:47
Это транспортная колба, сий прибор для работы во внутренних объемах вакуумных систем, потому перед монтажом колба разбивается, снимается внешний защитный металлический цилиндр, под ним там что-то вроде хитрого цоколя, под хитрую-же вакуум плотную панельку заблаговременно ввариваемую в стенку вакуумной камеры.

гроссмейстер
Группа: Участники
Сообщений: 1003
 Добавлено: 13-06-2021 01:35
Это транспортная колба, сий прибор для работы во внутренних объемах вакуумных систем, потому перед монтажом колба разбивается, ,..


Примерно понял... Как все замудренно...

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 13-06-2021 01:36
Нет там никаких хитрых цоколей и панелек.
Проволочные вывода по 50мм длинной.
Я ранее уже выкладывал, повторюсь:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 02-07-2021 19:15
Фотоприёмное устройство - 1ПП921, Ангстрем, 1974г, Опытное:


Фотоприемное устройство импульсных сигналов МФП-1А, Рефлектор, 1991г:

Интересно конечно, где оно такое могло применяться...

магистр
Группа: Участники
Сообщений: 1411 		Добавлено: 06-07-2021 07:57
МФП-1А применялись в ИК-системе наведения в паре с лазером ЛПИ-101, в составе "ручных" одноразовых летающих поделий производства Завод им. Масленникова. Был у нас в г.Самара, потом бОльшую часть производства перенесли в другой город.
По выходу от МФП стоят компараторы 521серии и немного 134 микросхем. Очень компактная и простая конструкция, к слову.
...Тот к слову случай, когда "поделие" не обладает грифом. Лазеры и мфп вполне продаются в интернете без спец.лицензии.
....было у меня их штук под 400 каждых, парами то есть, линзы, и т.д., да вообще ВСЁ железо и электроника, хотел сделать систему охраны на пересечение, а вот хрен там плавал, как говорится, - требуется вполне себе определённая оптика, родная не подходила на "передачу" узконаправленного луча, попытки же "на коленке" использовать "приемную" оптику особо не увенчались успехом. Так всё было утилизировано. А делать линзы на заказ, дороговато выходит с учётом всех расчётов плюс юстировка и настройка, плюс изготовление конструктива куда это всё закрепить... Сейчас то проще, да, а это 15 лет назад было

пришел поспрашивать
Группа: Участники
Сообщений: 44 		Добавлено: 18-09-2021 13:09
Волоконный лазер.

Фотрезистор охлаждаемый фсг-22-3а1

вошел во вкус
Группа: Участники
Сообщений: 201
 Добавлено: 10-10-2021 15:57
Подопытный диссектор ЛИ-601 января 1964 года от ОКБ ЭВП им. Г. С. Вильдгрубе

Со справочниками не все сходится: здесь помимо фотокатода выведен еще и фокусирующий электрод.

Нечто похожее, без маркировки

вошел во вкус
Группа: Участники
Сообщений: 201
 Добавлено: 11-10-2021 20:41
Дублирую:

вошел во вкус
Группа: Участники
Сообщений: 201
 Добавлено: 12-10-2021 17:18
Как Вы определили, что это производство ленинградского "Электрона"?

Маркировка нанесена аналогично с ФЭУ-14 1958 г. в., последний точно имеет отношение к Всесоюзному НИИ Телевидения и, соответственно, к ОКБ ЭВП Г. С. Вильдгрубе. Кроме того, по диссектору ЛИ-601 находится такая информация:
http://eprints.iliauni.edu.ge/8024/6/1964-12.pdf
http://vant.iterru.ru/vant_2012_4/memory.pdf
http://www.moskva-kniga.ru/encyclopedias/67-electronics.html (ОАО «ЦНИИ «ЭЛЕКТРОН» И СОЗДАНИЕ ТЕЛЕВИЗИОННОЙ ФОТОЭЛЕКТРОНИКИ В РОССИИ)

Гость
 Добавлено: 12-10-2021 21:45
Интересно еще-бу увидеть отклоняюще-фокусирующую систему для диссектора.

вошел во вкус
Группа: Участники
Сообщений: 201
 Добавлено: 21-10-2021 00:05
ФЭУ типа 14ЭЛУ-ФК от института оптико-физических измерений. Двухканальный семикаскадный. Фотокатод на стекле.


Гость
 Добавлено: 21-10-2021 01:29
Прям произведение "электровакуумного искусства"...

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 21-10-2021 08:54
Да уж, впечатляет

Гость
 Добавлено: 24-10-2021 03:11
Тоже коечто попало из сокровищницы стен ВНИИОФИ

ФЭУ ЭЛУ.
Москва. ВНИИОФИ.

Фотоэлектронный умножитель серии ЭЛУ, тип его неизвестен.
Прибор имеет торцевой оптический вход, роль фотокатода выполняет плоская пластина, на которой распылен активный фоточувствительный слой из сурьмы и цезия, частично попавший на стенки баллона при распылении. Отдельного внимания заслуживает и штенгель--можно было просто пережечь стеклянную трубку и запаять в стеклянный аккуратный сосок, нет же, решили отпаять штенгель вместе с куском патрубка вакуумного тракта впаянного в трубку колбы прибора.
Геттер здесь тоже необычный--представляет из себя скобообразную трубочку, в которую насыпаны мелкие гранулы из титанового поглотителя, и, внутри по оси трубочки идет тоненький волосок термического накала, который прогревает геттерный поглотитель который начинает поглощать остатки газов при изготовлении прибора.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 26-10-2021 19:53
А может что и вполне себе наш
Есть ряд очень заметных сходств с имеющимся у меня ФЭУ-184:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 27-10-2021 01:14
А какой завод изготовил ФЭУ-184?

Самому интересно...

(Скан не мой)

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 27-10-2021 11:24
Самому интересно...

Московский НИИ Электронных приборов

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 31-10-2021 12:42
Видикон для применения в цветных камерах - ЛИ485к 1995г.
К - для красного цветового канала.


И еще такой же, но с непроставленной датой:


Интересно, что к каждому прибору в коробочке лежала маленькая лампочка в хитрой оправке с длинными выводами. Зачем она нужна - я не знаю. Документов к видиконам не было.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 31-10-2021 12:47
Видикон для применения в цветных камерах - ЛИ485я, дата удивила - 2001 г!
Я - для яркостного канала.
Прибор видимо роняли, поэтому внутри сломалась стеклянная траверса, но вакуум к счастью не пострадал.


гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 30-11-2021 19:46
Легендарный видикон ЛИ-23 Фрязино 1959г:


Этикетка:

Гость
 Добавлено: 02-12-2021 20:23
Очередное пополнение коллекции экспонатом из стен ВНИИОФИ.

УМ-92Ш.
Москва. ВНИИОФИ.

Электроннооптический преобразователь 3-ох ступенчатый 0 поколения.
Применялся, скорей всего, так же в телескопах для астрофизических целей.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 03-12-2021 01:03
Если верить паспорту, он двухкаскадный и предназначен для регистрации быстропротекающих процессов, т.е применялся скорее всего в физике частиц, исследованиях в области лазеров и тп.

Гость
 Добавлено: 03-12-2021 01:15
Этот паспорт Я же и давал тебе на отскан.
Кстати да, я тоже думал о том почему тогда у эоп 3 секции но катируется как 2-х каскадный? По сути, этот же ФЭУ--то есть первая секция это входная камера с первичным катодом, второй и третий отсеки содержащие фотокатоды это по сути диноды усиления работающие "напросвет", таким образом электроны усиливаются.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 08-12-2021 14:33
На Мешке попался фоторезистор ФСК-Г1 с совершенно незнакомым мне логотипом:

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 08-12-2021 15:00
На Мешке попался фоторезистор ФСК-Г1 с совершенно незнакомым мне логотипом:

Он куда чаще попадается на ламповых панельках
Южноуральский завод радиокерамики

Но и на фотосопротивлениях изредка быват

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 08-12-2021 16:45
Есть одна маленькая деталь, у уральского завода ромбы ориентированы горизонтально, а здесь вертикально.

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 09-12-2021 09:37
Есть одна маленькая деталь, у уральского завода ромбы ориентированы горизонтально, а здесь вертикально.

Хм, да, я не обратил на это внимания.
Тогда что же это? ранний знак завода им. Пегельмана?

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 09-12-2021 11:05
Такой попадается в течение короткого времени на терморезисторах ММТ.

главный по тарелочкам
Группа: Участники
Сообщений: 3077 		Добавлено: 09-12-2021 11:13
НИИ-34 не рассматриваем? Ещё вариант - п/я 25. Котовск, если не запамятовал. Алмаз напоминает.

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 09-12-2021 12:29
И то вариант, и это вариант.
Мне скорее Гириконд напоминает, только вместо треугольников - ромбы.

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 09-12-2021 12:43
Котовский завод запущен в 1958 году. Его привычный логотип известен с 1962 года. Так что может это и оно.

С другой стороны, "Сигма" Таллинского завода встречается с 1959 года. А ФС-К появились в 1952 году. В это время с логотипом получается "дырка". Опять-таки может и оно...

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 09-12-2021 12:43
Такой попадается в течение короткого времени на терморезисторах ММТ.

А в какое именно время?

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 09-12-2021 12:50
С другой стороны, "Сигма" Таллинского завода встречается с 1959 года. А ФС-К появились в 1952 году. В это время с логотипом получается "дырка". Опять-таки может и оно...

С этим отбой. Я не сообразил, что завод запущен только в 1958 году.

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 09-12-2021 14:08
Около 60-61 годов. Несколько раз публиковали, например резисторы старых типов 38 стр.
Или
https://b.itemimg.com/i/124984361.0.jpg

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 09-12-2021 14:31
Около 60-61 годов. Несколько раз публиковали, например резисторы старых типов 38 стр.
Или вот
https://b.itemimg.com/I/12498436.0.jpg

Ой, там всё помёрло от старости. Но, может, я их когда-то себе и сохранил.

А по ссылке меня не пускает. 403 Forbidden, говорит, "куда ты со свиным рылом-то"...

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 09-12-2021 14:32
Около 60-61 годов.

В общем, пишем "три ромба" в Тамбовску область пока.

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 09-12-2021 14:33
https://b.itemimg.com/i/124984361.0.jpg
Поправил линк

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 09-12-2021 14:33
Я не сообразил, что завод запущен только в 1958 году.

Чо-т я загрузился. А кто ж тогда выпускал эти фотосопротивления до 1958 года? Котовск и Таллин отпадают.
НИИ-34?

Создатель их, кстати, не в Гириконде работал.

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 09-12-2021 14:35
Поправил линк

Ага, спасибо!

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 09-12-2021 14:42
https://b.itemimg.com/i/227266791.3.jpg
Экземпляры с 60-го года.

Создатель их, кстати, не в Гириконде работал.

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 09-12-2021 16:40
Гм. А вроде пишут, что Коломиец всю жизнь был в ФТИ...

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 09-12-2021 17:43
Коломиец работал в ФТИ, Олеск в НИИ-34. Изобретение пули из говна ещё не весь процесс, нужно заставить её покидать канал ствола и в конечном итоге поражать цель.

Привычный знак Котовского завода зарегистрирован 09.03.1962 г.

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 10-12-2021 16:55
Блеск, все вопросы сняты

главный по тарелочкам
Группа: Участники
Сообщений: 3077 		Добавлено: 10-12-2021 20:54
По другому у нас не бывает!



Это что НИИ34 передал в 1959 году и куда.

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 13-12-2021 14:46
Это что НИИ34 передал в 1959 году и куда.

С Котовском разобрались
Интересно, как они попали в Таллин и когда оттуда исчезли...

главный по тарелочкам
Группа: Участники
Сообщений: 3077 		Добавлено: 13-12-2021 15:04
Таллинским заводом не сильно интересовался. Поэтому толком ответить не смогу. Но, что точно знаю, это с 1964 по 1971 годы в программе завода были фоторезисторы 0,4АН. Этим чудом не интересовался, и что такое не знаю. Другого свето-опто в этот период не выпускалось. Нет в отчётах.

По НИИ34 у меня гораздо больше информации. Но в передаче ФСК-1 в Таллин он не замечен. Только Алмаз.

гигант мысли
Группа: Участники
Сообщений: 5086
 Добавлено: 13-12-2021 16:40
Блеск, все вопросы сняты

Может кто-нибудь все-таки снизойдет и напишет в явном виде результат?

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 14-12-2021 01:11
точно знаю, это с 1964 по 1971 годы в программе завода были фоторезисторы 0,4АН. Этим чудом не интересовался, и что такое не знаю.

Вот они
http://www.155la3.ru/04an.htm

главный по тарелочкам
Группа: Участники
Сообщений: 3077 		Добавлено: 14-12-2021 09:25
Блеск, все вопросы сняты

Может кто-нибудь все-таки снизойдет и напишет в явном виде результат?


Так а зачем "снисходить" - то? Получается, что у Алмаза до 1962 года другой товарный знак был. В виде ромбов каких-то.

гигант мысли
Группа: Участники
Сообщений: 5086
 Добавлено: 14-12-2021 16:44
Получается, что у Алмаза до 1962 года другой товарный знак был. В виде ромбов каких-то.

Ну хоть так. Спасибо.

магистр тайных сил
Группа: Участники
Сообщений: 1557
 Добавлено: 25-12-2021 19:38
Модули Ж7АП1, 92г


поместил эти модули в тему "Обменный фонд".

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 29-12-2021 01:06
Импульсная лампа ИСШ-100-3М МЭЛЗ 1968г:


Импульсная лампа ИФК-500 МЭЛЗ 1982г.
Прикольная спиралька

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 04-01-2022 01:30
ФЭУ-83:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 21-01-2022 00:49
Дейтериевая лампа D2E/1 от NARVA 1982г:

магистр тайных сил
Группа: Участники
Сообщений: 1557
 Добавлено: 24-01-2022 13:19
Красивый ФЭУ-62 :

магистр тайных сил
Группа: Участники
Сообщений: 1557
 Добавлено: 24-01-2022 13:24
ФЭУ 61PK412 VULET :

магистр тайных сил
Группа: Участники
Сообщений: 1557
 Добавлено: 24-01-2022 13:29
Еще один ФЭУ, надпись стерта :


Интересный у него разъем :


- кажется, коаксиальная часть разъема для ВВ источника питания

Гость
 Добавлено: 24-01-2022 14:28
А можно фото стеклянной стороны токовводоав?
Такое ощущение, что коаксальный он только в пластиковом цоколе, а в стекле же уже обычные ноги...

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 24-01-2022 18:22

- кажется, коаксиальная часть разъема для ВВ источника питания

Это выход с коллектора ФЭУ в сторону чувствительного и быстрого усилителя-формирователя.

магистр тайных сил
Группа: Участники
Сообщений: 1557
 Добавлено: 25-01-2022 13:00
А можно фото стеклянной стороны токовводоав?
Такое ощущение, что коаксальный он только в пластиковом цоколе, а в стекле же уже обычные ноги...

Фото ФЭУ со стороны цоколя :

Гость
 Добавлено: 25-01-2022 13:41
Ого, вот это да, действительно как у наших фэу серии ЭЛУ из ВНИИОФИ. Поздравляю!

главный по тарелочкам
Группа: Участники
Сообщений: 3077 		Добавлено: 25-01-2022 15:42
Ого, вот это да, действительно как у наших фэу серии ЭЛУ из ВНИИОФИ. Поздравляю!


Пожалуйста, поясните причину восторга или удивления? Не понял.

Гость
 Добавлено: 25-01-2022 23:36
Ого, вот это да, действительно как у наших фэу серии ЭЛУ из ВНИИОФИ. Поздравляю!


Пожалуйста, поясните причину восторга или удивления? Не понял.


Простите, а я что, должен реветь в 33 струи?

магистр тайных сил
Группа: Участники
Сообщений: 1557
 Добавлено: 26-01-2022 23:48
Ого, вот это да, действительно как у наших фэу серии ЭЛУ из ВНИИОФИ.

Могу поменять этот ФЭУ на что-нибудь

Гость
 Добавлено: 27-01-2022 15:08
Bob, да не, спасибо большое за предложение, я сам по ссср специализируюсь. А так да, это нечастые зверьки имеющие коаксиал на выходе

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 27-01-2022 19:24
Импульсная лампа ИФК-2000 МЭЛЗ 1962г Опытная:

мастер
Группа: Участники
Сообщений: 956
 Добавлено: 30-01-2022 10:56
Вакуумные фотоэлементы и умножители оказывается сами ток выдают
без всякого анодного питания.Между катодом и анодом измеряется
ток почти 1мка,при достаточном освещении.Катод выступает плюсом.

знающий
Группа: Участники
Сообщений: 369 		Добавлено: 30-01-2022 12:22
оказывается сами ток выдают

Да, фотоэлектронная эмиссия

знающий
Группа: Участники
Сообщений: 411 		Добавлено: 30-01-2022 20:09
Вакуумные фотоэлементы и умножители оказывается сами ток выдают
без всякого анодного питания.Между катодом и анодом измеряется
ток почти 1мка,при достаточном освещении.Катод выступает плюсом.

То же и в радиолампах. Один из способов грубой проверки лампы - проверить под накалом ток катод - сетка

мастер
Группа: Участники
Сообщений: 956
 Добавлено: 30-01-2022 21:42
И свойства диода,подобно радиолампе с горячим катодом будет выказывать фотоэлемент? То есть выпрямлять будет если в цепи
появится небольшое переменное ЭДС ? Например ВЧ-наводки ?

знающий
Группа: Участники
Сообщений: 369 		Добавлено: 30-01-2022 22:44
То есть выпрямлять будет если в цепи
появится небольшое переменное ЭДС ? Например ВЧ-наводки ?

Да, будет. Было даже такое изобретение, безнакальный диод: эмиссия катода возбуждалась рентгеном или источником ионизирующего излучения. Не имел преимуществ против диода с холодным катодом. И ещё в приборах ночного видения ставились миниатюрные высоковольтные выпрямительные безнакальные диоды с катодом, активированным цезием, как и в фотоэлементе. Были вытеснены селеновыми столбами.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 08-02-2022 00:58
Ртутная лампа производства Tungsram, название к сожалению прочитать не смог...

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 08-02-2022 10:45
Ртутная лампа производства Tungsram, название к сожалению прочитать не смог...


Лампа дуговая ртутная трубчатая HGO 400w Подробнее: https://svitlomag.com/p728949022-lampa-dugovaya-rtutnaya.html

знающий
Группа: Участники
Сообщений: 411 		Добавлено: 08-02-2022 21:01
И свойства диода,подобно радиолампе с горячим катодом будет выказывать фотоэлемент? То есть выпрямлять будет если в цепи
появится небольшое переменное ЭДС ? Например ВЧ-наводки ?

И я добавлю. Много лет назад была информация, что придуман катод для ЭЛТ с использованием иридия. Помнится тоже безнакальный и поэтому "вечный" и мгновенной готовности. Потом массово пошли лцд и про црт забыли

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 27-02-2022 00:39
Вот такая приятная небольшая дуговая ксеноновая лампа - ДКСШ-150:


И еще пара фото для понимания габаритов:


Зы: электроды, как и положено у таких ламп, фонят

Гость
 Добавлено: 27-02-2022 13:55
Прямо через стекло детектируется ? Лишних ламп не водится ?

знающий
Группа: Участники
Сообщений: 454
 Добавлено: 27-02-2022 16:16
Прямо через стекло детектируется ?

В 90-е с периодичностью где-то раз в год был в командировках на родственных режимных ПЯ под Пензой и Свердловском. Для последнего даже ГРЭС построили в соседнем городишке. ЛЭП на карте хорошо отслеживаются аж до самих цехов...
Так, вот, еще в первую поездку обратил внимание на постоянно обновляющиеся фотографии в траурной рамке перед проходной первого завода.
Чо та как-то весь на измене был, поэтому во вторую поездку уже взял с собой бытовой дозиметр. Авотфик - "тишина" была что там, что сям. Вообще никакой разницы с естественным фоном не было.
Назад летели на АН-24. Без всяких мыслей, дай думаю проверю, что там в салоне на эшелоне. В салоне "тишина". А вот у окна как заттрреещщитт. А оно там не в один слой было. После этого у окна больше не летаю.
А вы говогите стекло....

пришел поспрашивать
Группа: Участники
Сообщений: 55 		Добавлено: 27-02-2022 17:27
Прямо через стекло детектируется ?

Запросто. Стекло задержит только альфа-, и бОльшую часть бетта-излучения. Ну а гамма, хоть её от тория и немного, проходит вообще беспрепятственно. Скорее всего на поверхности лампы фон около 30-35 мкР/час

Гость
 Добавлено: 27-02-2022 17:28
Нууу это.. Просто если там торий добавлен - то он альфа активен и через стекло фиг пройдет. Да и например тиратроны с активированными катодами безопасны, пока цел баллон. Вот разрядники вроде как фонят на уровне корпусов. Вот и интересно, чем активирован катод и что кажет прибор на поверхности.

пришел поспрашивать
Группа: Участники
Сообщений: 55 		Добавлено: 27-02-2022 17:43
Электроды в таких лампах вольфрам-ториевые. А слабый гамма фон от дочерних продуктов распада тория

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 27-02-2022 18:02
Скорее всего на поверхности лампы фон около 30-35 мкР/час

Ага, дозиметр примерно столько и показывает

пришел поспрашивать
Группа: Участники
Сообщений: 55 		Добавлено: 27-02-2022 18:10
Ага, дозиметр примерно столько и показывает

Сейчас вспомнил где видел результаты замеров ламп ДКСШ. У Олега Айзона на канале есть про них видео:
https://www.youtube.com/watch?v=CBildBbOfAc

мастер
Группа: Участники
Сообщений: 532
 Добавлено: 27-02-2022 18:15
Вы никогда не летали на самолётах с включенным дозиметром ?
Фон на высоте в 10 раз выше приземленного.

магистр
Группа: Участники
Сообщений: 1324
 Добавлено: 27-02-2022 20:09
У Олега Айзона на канале есть про них видео:

Олег тот еще тролль, со свинцовых трусов я так хохотался. Вот ссылка на видео, с привязкой по времени, так, чисто поржать: https://youtu.be/ULTzdZWdQDc?t=488
К глубочайшему сожалению, он давно покинул свой канал и куда-то пропал. Говорят, в Европу перебрался.

Гость
 Добавлено: 15-03-2022 19:39
Попал в руки весьма интересный и редкий видикон--хоть это и ЭЛТ, но имеющая отношение к данной теме, так что место ес здесь.

ЛИ-429
Санкт-Петербург. ЦНИИ-Электрон.ХI--80 год.

Передающая телевизионная трубка-видикон с регулируемой памятью.
Данный видикон был разработан под руководством Лапук А.Г.
Применялся видикон с регулируемой памятью для телевизионной космической системы "Луноход-2".

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 16-03-2022 13:45
Применялся видикон с регулируемой памятью для телевизионной космической системы "Луноход-2".

К 1980 году "Луноход-2" уже давно закончился. Так что видикон явно где-то и в других местах применялся

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 16-03-2022 14:00
Насчет лунохода вы конечно правы, но судя по номеру видикона, разработан он явно куда раньше 1980-ого

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 16-03-2022 14:06
Это понятно...

вошел во вкус
Группа: Участники
Сообщений: 201
 Добавлено: 17-03-2022 00:38
Квантаконы.
ФЭУ157-2 ЦНИИ "Электрон", 1989г.в.


ФЭУ-157 освобожденный от краски


ФЭУ-155(?): тут и коаксиальный разъем есть, и первые четыре динода с характерным полупроводниковым покрытием

Гость
 Добавлено: 18-03-2022 05:00
Тут и мне подфартило--попал в руки фесьма редкий фотоэлектронный умножитель, и, кстати, тоже ЦНИИ-Электроновский!

ФЭУ-165-1
Санкт-Петербрг. ЦНИИ-Электрон. Март--90 год.

Фотоэлектронный умножитель на микроканальных пластинах--по конфигурации электродов очень похоже, что ФЭУ построен на основе плоского ЭОП с двумя последовательно стоящими микроканальными пластинами(МКП). Анод прибора представляет из себя плоскую глухую пластину.
Сфера применения, увы, мне неизвестна.

Цоколевка и чертеж из справочника:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 18-03-2022 15:28

Сфера применения, увы, мне неизвестна.

О его параметрах, преимуществах и области применения можно почитать например вот тут: https://inis.iaea.org/collection/NCLCollectionStore/_Public/33/009/33009065.pdf

Зы: необычный прибор, не знал, что такие существовали! Поздравляю с находкой!

Гость
 Добавлено: 23-03-2022 07:59
Как я понимаю, он не герметичен и предназначен для работы в вакуумной камере ?

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 23-03-2022 19:36
Как я понимаю, он не герметичен и предназначен для работы в вакуумной камере ?

Да, именно так

Гость
 Добавлено: 24-03-2022 09:30
И еще один видикончик--такой видиконец как ЛИ-414, ну так вот, он весьма и весьма редок, и даже в справочниках не встречается, так тут мне попался еще и опытный образец данного видикона! Встречаем!

Видикон ПРОГРЕСС.
Кем и когда изготовлен неизвестно, но скорей всего, это питерский ЦНИИ "Электрон".

Данный видикон это опытная предтеча видикона типа ЛИ-414. Почему я говорю про то что он выпускался именно в питере, так потому, что у одного из здешних коллег оный имеется, так что я знаю о чем я говорю!
В какой аппаратуре применялся мне неизвестно.

Гость
 Добавлено: 24-03-2022 23:58
Попало мне тут некоторое количество интересных приборов, среди которых оказалась пара очень интересных ФЭУ, причем именныхЪ! Встречаем!

КУПОРОС
Санкт-Петербург. ЦНИИ "Электрон". XI--76 год.

Опытный(?) вариант фотоэлектронного умножителя ФЭУ-116

Подробная фотосъемка наиболее интересного образца:



Курьез-I ОПЫТНЫЙ
Санкт-Петербург. ЦНИИ "Электрон". II-80 год.

Опытный вариант фотоэлектронного умножителя ФЭУ-142

Подробная фотосъемка второго прибора:


Также, сразу к обеим фотоумножителям шел вот такой документ--акт технической приемки:

Гость
 Добавлено: 26-03-2022 00:43
Продолжим тему с умножителями, на этот раз уже вторично-электронных типа ВЭУ. Встречаем!


ВЭУ-4
Владикавказ. ГРАН. дата выпуска неизвестна.

Вторично-электронный умножитель представляет из себя канальную трубку в форме дуги. Кропус сделан из ситалловой керамики.
Предназначен для регистрации слабых частиц в диапазоне от УФ до рентгеновского.

ВЭУ-6.
Владикавказ. ГРАН. Июль--83 год.

Вторично-электронный умножитель представляет из себя канальную трубку в форме спирали с коническим входным окном и сетчатым электродом.
В отличие от ВЭУ с ковшеобразными или жалюзийными динода, канальные ВЭУ не используется электродов как фотокатод,катодом выступает входнофй раструб, выходной второй вывод канала ближе к аноду--электрод смещения. Для исключения паразитной обратной связи из за высокого усиления их каналы загибают в подкову или завивают в спирали.
Кропус сделан из ситалловой керамики.

Подробная фотосъемка умножителя ВЭУ-6:


ВЭУ-7-2.
Владикавказ. ГРАН. Январь--90 год.

Вторичный электронный умножитель представляет из себя компактный блок состоящий из 2х микроканальных пластин, которые имеют вход и выход. Входное окно из себя представляет очень тонкую мелкодисперсную сеточку. Самое интересное это то, что у данной модели анодный электрод-пластина отсутствует--данный прибор используется как каскадный динод для каскадирования в блок состоящий из таких ВЭУ, тоесть, это незаконченный датчик, а корпусированный блок МКП. В таком исполнении выпускалось две модели прибора: ВЭУ-7-2 и ВЭУ-7-3.
В интернете имеется фото законченного ВЭУ с анодной пластиной--анод из себя представляет сплошную глухую пластину с отверстиями по окружности. ВЭУ поставляется в круглом пластмассовом боксе(ну как нумизматические монеты из банка), и запечатанный во внешний полиэтиленовый герметичный чехол.Прибор хоть новый и запечатанный был, но в коробке паспорта не оказалось, а надо сказать, очень жаль!

Вид на заводскую тару:


Ну и подробная фотосессия самого прибора:


Данные из справочника:



P.S. Предыдущий пост с ВЭУ-7-2
я удалил-просто перенес пост объединив в триаду--не вижу смысла чтобы все было раскидано по углам

Гость
 Добавлено: 28-03-2022 12:15
Долго я гонялся за этими прибороми, и наконец-то я их заполучил, и так как это все же приемники излучения, то место им в соответствующей теме, встречаем!

ВЭУ-1.
Владикавказ. ГРАН.

Вторичный электронный умножитель представляет из себя блок состоящий из динодов жалюзийного типа, также у данной модели ВЭУ делитель напряжения уже встроенный--керамические шайбы между каждым динодом, как раз и являются резисторами. Изначально прибор оставляется в стеклянной транспортной ампуле, которая перед началом эксплуатации разбивается, затем из защитного экрана извлекается сам ВЭУ, и устанавливается в вакуумный тракт масс-спектрометра.
Данные типы ВЭУ применялись в экспериментах по изучению плазмы на установках "Огра-2", "Огра-2Т", "Огра-3" и "Огра- 3Б", а также нашли довольно широкое применение в различной масс- спектрометрической аппаратуре. Разработка ВЭУ-1 и ВЭУ-2 начиналась по инициативе сотрудников ФТИ им А.Ф.Иоффе и ИАЭ им. И.В.Курчатова для лабораторного применения. В связи с проявленным интересом со стороны сотрудников СНИИПа и ИКИ АН СССР была повышена прочность конструкции и выделена модификация ВЭУ-2. Разработанная с этими ВЭУ аппаратура была использована на ИСЗ "Прогноз", "Прогноз-7", "Ореол-3", АМС "Венера-11", "Венера-12", для измерения основных ионных компонентов солнечного ветра, геомагнитосферы, природы полярных сияний и т.д.

Попала мне тут парочка ВЭУ-2Б, есно, закон дубля сыграл в мою пользу, так как я искал спецом дубль данного прибора с колотой транспортной тарой. Ну вот, приехав домой, я с радостной гримасой стремительно кинулся за молоточком, сделав грязное дело патологоанатома, получил весьма красивый результат. Надо сказать, это впечатляет!
ВЭУ-2Б.
Владикавказ. ГРАН. Июль--87 год.

Вторичный электронный умножитель представляет из себя блок состоящий из динодов жалюзийного типа, также у предыдущей и данной модели ВЭУ делитель напряжения уже встроенный--керамические шайбы между каждым динодом, как раз и являются резисторами, о которых я расскажу на слудующем фото. Изначально приборы поставляются в стеклянной транспортной ампуле, которая перед началом эксплуатации разбивается, затем из защитного экрана извлекается сам ВЭУ, и устанавливается в вакуумный тракт масс-спектрометра.
Данные типы ВЭУ применялись в экспериментах по изучению плазмы на установках "Огра-2", "Огра-2Т", "Огра-3" и "Огра- 3Б", а также нашли довольно широкое применение в различной масс- спектрометрической аппаратуре.

Традиционная подетальная фотосъемка:


А теперь обещанный стриптиз данного прибора, встречаем!
ВЭУ-2Б "нагой".
Владикавказ. ГРАН. Апрель--83 год.

Собственно сам вторичный электронный умножитель без транспортной стеклянной тары и транспортной упаковочной металлической рубашки. ВЭУ открытого типа представляет из себя блок состоящий из динодов жалюзийного типа, также у предыдущей и данной модели ВЭУ, делитель напряжения встроенный--керамические шайбы черного цвета между каждым динодом, как раз и являются резисторами.


Попал мне тут еще один весьма, и весьма любопытный образец вторично-электронного умножителя, сказать что это ВЭУ на 100%, тверждать я ничего не берусь. Возможно, это заготовка для рядовых образцов типа ФЭУ-15, ФЭУ-16, ФЭУ-83 и подобных--это может бычть что угодно. В общем, чего гадать на кофейной гуще, давайте лучше смотреть фоки прибора! Встречаем!

Безымянный ВЭУ в "девичестве".
Кем и когда изготовлен неизвестно.

Вторично-электронный умножитель в транспортной таре.
Тара из себя представляет стальной стакан, с торца имеется резьба на которую накручивается контргайка для плотной герметичной затяжки защитного стекла через резиновые уплотнители.
Увы, но защитное стекло было с двумя трещинами, разумеется, его я убрал.
На следующем фото показана сама "личинка робота", листаем дальше!

Безымянный ВЭУ "нагой".
Кем и когда изготовлен неизвестно.

Собственно сам вторично-электронный умножитель без транспортной металлической тары-стакана. ВЭУ открытого типа представляет из себя блок состоящий из динодов жалюзийного типа, также у прибора имеются уже готовые штыревые выводы, к которым должны приваривать резисторы образующие делитель напряжения.

P.S. Предыдущий пост с ВЭУ-1 и ВЭУ-2Б я удалил-просто перенес пост объединив в триаду к "стальному стакану"--не вижу смысла чтобы все было раскидано по углам

Гость
 Добавлено: 29-03-2022 16:08
Подобные ФЭУ из серии ЭЛУ я уже показывал, но покажу один из них по подробней. Встречаем!

Фотоумножитель 18ЭЛУ-ФК .
Москва. ВНИИОФИ.

Фотоэлектронный умножитель линейный импульсный быстродействующий с кофшиобразным типом динодов и с коаксиальным выводом сигнала.
Прибор имеет серебряно-кислородно-цезиевый сформированный на слюдяной пластине и закрепленый в металлической рамке, 3 подфокусирующих электрода, фокусирующую диафрагму и 2канальный электронный умножитель состоящий из 9 динодов усиления и общий анод-коллектор в виде широкополосной ленточной линии переходящий в коаксиальный вывод. Также отличительной чертой продукции ВНИИОФИ, является наличие накаливаемогого титанового геттера--спираль помещенная в стеклянный тубус.

Подробная детальная фотосъемка прибора:

вошел во вкус
Группа: Участники
Сообщений: 201
 Добавлено: 29-03-2022 23:49
ФЭУ-Р3


Он больше известен под названием ФЭУ-46А, где последний индекс обозначает увиолевое окно. Славится своим низким темновым током (справочный - менее 100пА, типовой - 20пА), чему, полагаю, способствует не только наличие охранного кольца, но и небольшой, по сравнению с колбой, диаметр фотокатода, что снижает заметность термоэмиссии. Да, совсем забыл, фотокатод здесь выведен тарелочкой, впаянной в стекло.

магистр тайных сил
Группа: Участники
Сообщений: 1557
 Добавлено: 31-03-2022 11:40
Индикатор АЛС318А в керамике :

вошел во вкус
Группа: Участники
Сообщений: 201
 Добавлено: 31-03-2022 23:42
ЛИ-414:

Видикон с регулируемой памятью, который по-другому именуют "Пермахоном". Такой же стоял на "Луноходе-1", запуск которого состоялся ровно на месяц позже даты производства сего видикона.

Гость
 Добавлено: 07-04-2022 15:29
Еще один фотоприемный прибор из ВНИИОФИ обрушился на меня--это прям какой то ВНИИОФИшный дождь

18ЭЛУ-ФК.
Москва. ВНИИОФИ.

Фотоэлектронный умножитель линейный импульсный быстродействующий с кофшиобразным типом динодов и с коаксиальным выводом сигнала.Данный фэу отличается от предыдущего тем, что титановый геттер установлен вдоль оси прибор, ну и центральный штенгель металлический и перетянут как тюбик.

Вид на заводскую тару, к вящему моему сожалению документов в коробке не было.

Гость
 Добавлено: 07-04-2022 17:44
До боли всем известный фотоумножитель, но все никак не мог добыть себе эту модель именно с матированными динодами. Встречаем!

Фотоумножитель ФЭУ-17А.
Москва. МЭЛЗ. VI--66 год.

Фотоэлектронный умножитель с кофшиобразным типом динодов. Предназначен для работы в инфракрасной области спектра в устройствах широкого применения.

Традиционная детальная фотосъемка:

вошел во вкус
Группа: Участники
Сообщений: 201
 Добавлено: 28-04-2022 21:54
ФЭУ-ВЭИ-5ксц:

Эти ФЭУ изготовлены фигурирующим в их названии институтом - Всесоюзным электротехническим, в 1950-х годах.
На приведенных фотографиях их два, очевидно, разных годов изготовления - тот, что с выточенным из текстолита цоколем сделан раньше. Цоколь второго ФЭУ напоминает стандартный, однако в нем 15 штырьков, заместо 14-ти. Фотокатод у обоих кислородно-серебряно-цезиевый, имеющий наибольшую чувствительность в ближней инфракрасной области спектра из доступных в те времени фотокатодов.
Умножительная система данных ФЭУ выполнена полукольцами, расположенными одно напротив середины другого. Высота колец увеличивается с номером динода, всего динодов - 13. Для направления электронного потока с одного динода на другой используется сетка, расположенная вдоль оси симметрии умножительной системы. Сетка одновременно является анодом. Тимофеевым и Кормаковой, разработчиками этой конструкции, было экспериментально определено, что для наилучшей фокусировки электронов сетка должна иметь форму конуса, расширяющегося к низу.
Эта умножительная система имеет нижеследующие преимущества:
- высокая стабильность, определяющаяся тем, что внутри рабочего объема ФЭУ отсутствуют элементы, могущие накапливать электрический заряд (при работе эти заряды непостоянны, поэтому ФЭУ с креплением динодов на слюдяных пластинах обладают большей нестабильностью);
- высокое значение коэффициента вторичной эмиссии благодаря наличию сетки, находящейся под высоким положительным потенциалом и создающей большой градиент электрического поля над поверхностью динодов;
- теоретически, высокое быстродействие (сетка должна обеспечивать малый разброс времен пролета электронов).
Благодаря этим особенностям ФЭУ зарекомендовали себя в астрономии, спектральном анализе, фотометрии и калориметрии. Определенно неспроста они лежали в ГАИШ МГУ Ломоносова.

вошел во вкус
Группа: Участники
Сообщений: 201
 Добавлено: 02-05-2022 22:18
Фотоэлектронный умножитель,

известный в свое время как "чрезвычайно странный фотоэлектронный умножитель ФЭУ-ВИ...маркировки нет...либо совсем опытный, либо очень малосерийный" (с). Малосерийным, его, конечно, можно назвать, но именуется на самом деле он иначе - ФЭУ-ВЭИ-2мщ (аббревиатура "мщ" указывает на многощелочной фотокатод). Это очередной фотоумножитель разработки Тимофеева и Кормаковой из ВЭИ, конструкция которого описана мной в посте выше. Единственное, что я бы обратил внимание на анод: им является не центральная сетка, а боковая, расположенная прямо за предпоследним динодом, последний динод, в свою очередь, соединен с центральной сеткой и находится за анодом, как бы прикрывая его. Благодаря вышеописанной особенности анода ФЭУ может работать на выходных токах вплоть до 10мА, сохраняя линейность световых характеристик начиная с микроампер.




Гость
 Добавлено: 11-05-2022 05:57
Досталось некоторое количество ЭОПов при разборке всякого хлама в старом доме под снос, сказали "Приезжай в Троицк, тогда забирай даром все, что сможешь унести, все равно под бульдозер пойдет".

1) Вполне себе рядовые "единички"(1-е поколение) с ВОП на входе и выходе-- ЭП-15:


2) Безымянные "двоечки"(2-го поколения) на основе микроканальных пластин. Возможно что-то мелкосерийное или под конкретную аппаратуру. Также имеют ВОП на входе и выходе.


3) Нечто уже более интересное опытное под названием ОБРУЧ-86-БП-2М. Полагаю, что аббревиатура БП означает что там встроенный блок питания, да и вес сборки приличный, и проводки для высокого напряжения слабоваты. Возможно, это всем известный серийный ЭОП "единичка"(1-е поколение)типа ЭПВ19А или ЭПВ20А залитый в корпус с встроенным готовым питанием, но утверждать ничего не буду. Также имеет ВОП, на входе более крупная шайба, а на выходе стандартная как у большинства подобных ЭОП.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 25-05-2022 18:25
Спектральная микролампа ртутно-кадмиевая СМРК-2 1957г, завод-изготовитель нигде не обозначен и мне также неизвестен.


В комплекте был вот такой информационный листок:

Гость
 Добавлено: 25-05-2022 20:36
Лампочка конечно поработала на славу...

Гость
 Добавлено: 30-05-2022 00:28
Еще одно весьма редкое, можно сказать, уникальное сокровище попало в мои руки, естественно родом из ВНИИОФИ

Р-ЭОП безымянный.
Москва. ВНИИОФИ.
Рентгеновский элекроннооптический преобразователь с прямым переносом изображения в металлокерамическом исполнении.
Прибор содержит 2 микроканальных пластины и экран синего свечения на волоконнооптическом диске. Весьма оригинально выполнено входное окно, оно утоплено достаточно глубоко--чем то напоминает сосуд ДЬЮара

ответить новая тема
Получать уведомления об ответах по данной теме

Раздел:
Портативное ретрорадио / Общий раздел / Опто/фото электроника, твердотельная и вакуумная.

KXK.RU
