| Портативное ретрорадио / Общий раздел / ГИС а также всё, что на них похоже. |
|
| Автор | Сообщение | ||
|
ua6-08982 пришел поспрашивать Группа: Участники Сообщений: 83 |
Добавлено: 22-04-2015 00:00 | ||
|
Так-как по некоторым "вещицам"я информации не нашел вообще никакой-они и будут первыми. Итак,на опознание. Одну такую решил выпаять феном и она развалилась на две части.Больше решил не рисковать.   Эту пытался найти у Клапауция на сайте,а у него с 312-той серии на 314-ю список перескакивает.Может я чего не так понял?
|
|||
|
Михаил мастер Группа: Участники Сообщений: 792 |
Добавлено: 22-04-2015 00:50 | ||
| 313 серия - вполне заурядные тонкоплёночные делители напряжения. 313НР410 описана в справочнике "Резисторы" под ред. Четверткова, 1991 г., да и на сайте пензенского НИИЭМП на неё есть справочный листок. | |||
|
ua6-08982 пришел поспрашивать Группа: Участники Сообщений: 83 |
Добавлено: 22-04-2015 01:41 | ||
Да,может и вполне заурядные,только в аппаратуре стоят не особо заурядной...  А я то думаю,чего это нет их у Клапауция,а это попса оказывается!То-то "дядюшка Гугль"ничего не знает,а все гораздо проще-он просто справочник Четверткова не читал...
|
|||
|
Alex_Vac мастер Группа: Участники Сообщений: 868
|
Добавлено: 22-04-2015 06:58 | ||
|
Если на сайте Клапауция чего то нет, это не означает что у него этого нет или это какая то редкость. 313НР410 - есть и в гугле, и на сайте производителя, и в магазинах продаются и с рук Микросхемы серии 313 http://www.eandc.ru/catalog/detail.php?ID=2009 http://ielekt.ru/products_html/313nr410.html |
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 22-04-2015 08:08 | ||
|
"Одну такую решил выпаять феном и она развалилась на две части.Больше решил не рисковать." А развалилась она потому, что как к печатной плате, так и к подложке, выводы паялись. Судя по фото, подложка вроде из керамики 22ХС (или ВК94). Только к плате припоем ПОС, а к подложке ПСр-ом. Это для того, чтобы при пайке проводниковый слой на подложке не растворился в припое ПОС. Обычно, проводниковый слой вжигался из пасты на основе серебра. Сама выводная рамка изготавливалась методом электрофрезерования. После распайки контур рамки обрезался и оставались только выводы. По крайней мере, так делали м/сборки (а проще, это был набор резисторов) к С9-5 и С9-10/1. |
|||
|
ua6-08982 пришел поспрашивать Группа: Участники Сообщений: 83 |
Добавлено: 22-04-2015 11:36 | ||

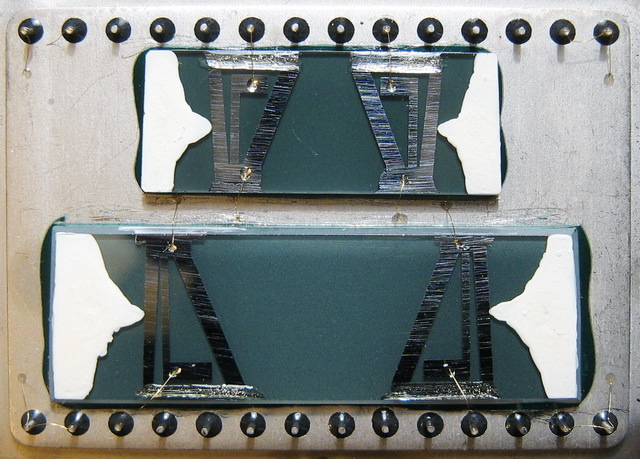

Alex1959 ,у сборки два ряда выводов-от нижней части и от верхней.Конструкция в виде бутерброда-между нижней и верхней частью какая-то соединяющая их белая масса.При нагреве феном "бутерброд"просто развалился. Обязательно вечером выставлю фото жертвы неудачной попытки и целой микросборки сбоку. |
|||
|
коллекционер главный по тарелочкам Группа: Участники Сообщений: 2259 |
Добавлено: 22-04-2015 12:51 | ||
| 313-ая просто супер! У меня есть 313НР240 Северодонецкого завода сопротивлений. | |||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 22-04-2015 16:30 | ||
| Ув.ua6-08982 ! И посмотрите на эту белую массу, какая она из себя - мягкая или твердая? Помнится, для герметизации применялась такая, мягкая, как сейчас в тюбиках герметики...Но вот что тогда смешивали - забылось. А вот клеи, на которые сажались дискретные элементы, были на основе оксидов, отличались теплопроводностью. При затвердевании они были твёрдыми... | |||
|
ua6-08982 пришел поспрашивать Группа: Участники Сообщений: 83 |
Добавлено: 22-04-2015 17:00 | ||
|
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 22-04-2015 17:24 | ||
|
При производстве микросборок у нас применялся ВТ25-200. Вот он - "Клей ВТ-25-200 представляет собой трехкомпонентный набор состоящий из эпоксикремнийорганической смолы, аминного отвердителя и наполнителя (пастообразная масса). Изготавливается по ОСТ В 6-06-5100-96. Клей ВТ-25-200 применяется для герметичного склеивания сталей, алюминия, меди, латуни, керамики, графита, фторопластов, поликарбоната. Обеспечивает эксплуатацию в интервале температур от минус 269 до плюс 200С." Скорее всего, это он. Еще был клей ВК-9, но насколько помню, на него сажали бескорпусные транзисторы в микросборках приборов С1-117, Г4-158, Г5-78/85 и других. |
|||
|
ua6-08982 пришел поспрашивать Группа: Участники Сообщений: 83 |
Добавлено: 23-04-2015 02:21 | ||
Такое впечатление что эта микросборка делалась чуть-ли не на коленке..Какой-то инженерный самопал.Судите сами. Вот платка.Как сгущенкой накапали..  Такой-же визуально состав как и в микросборке. А это "убитая" сборка.
|
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 23-04-2015 05:54 | ||
Да......Про плату скажу помягче - эстетики явно не достаёт  . А вот выпаять в данном случае микросборки особого труда не составит - по одной ножке, тонким жалом, поддевая каждую ножку снизу иголкой... И не перегреется, и не рассыпется...
|
|||
|
mretro администратор Группа: Администраторы Сообщений: 8045
|
Добавлено: 23-04-2015 09:11 | ||
Я для этого использую специальный крючочек, выточенный из надфиля. Правда не факт, что эта гибридка не прихвачена снизу этой же светло-желтой пакостью. Вот тогда проблема. |
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 23-04-2015 12:11 | ||
Из тросика от самописца делается миниатюрная "спецназовская" пила: две петельки на концах, кварцевый песочек, каплю воды и туда-сюда, нужно запастись терпением примерно на полчаса. Я таким способом разделял две склееные эпоксидкой платы. Правда расход тросика большой, но его все равно выкидывать.
|
|||
|
mretro администратор Группа: Администраторы Сообщений: 8045
|
Добавлено: 23-04-2015 12:30 | ||
Можно и подходящей гитарной струной. Лишь бы она туда подлезла. Хуже другое. Нижняя сторона чипа будет всё равно испорчена клеем или потертостями от "пилы". |
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 23-04-2015 16:36 | ||
|
А если сама печатная плата не нужна (а она наверняка не нужна, раз микросборки выпаиваются), то можно вырезать кусок платы с м/сборкой, закрепить плату в тиски для удобства и аккуратно, методично, изгибать плату, одновременно под основание м/сборки просовывать что-то типа скальпеля...Как правило, всё получается. Причём, чем твёрже клей, тем быстрее получается, с треском . На практике проверено...
|
|||
|
ua6-08982 пришел поспрашивать Группа: Участники Сообщений: 83 |
Добавлено: 23-04-2015 21:11 | ||
Вот она,рядом с похожим по конструктиву,только более надежно скрепленным,счетчиком.  |
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 24-04-2015 09:48 | ||
| Вот и замечательно, что удачно получилось! Судя по последнему фото, слева из бериллиевой керамики, справа ВК94. В руках бы подержать, чтобы окончательно определиться... | |||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 25-04-2015 20:36 | ||
|
Ув. ua6-08982!Всё ждал, когда этот "бутерброд" появиться в виде фото внутренностей .Интересно, как там всё устроено...
|
|||
|
ua6-08982 пришел поспрашивать Группа: Участники Сообщений: 83 |
Добавлено: 26-04-2015 18:44 | ||
|
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 17-05-2015 22:23 | ||
Микросборки генератора Г4-158:
|
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 02-06-2015 22:47 | ||
Решил вскрыть микросборку ГВ5.084.127 - выходной усилитель генератора Г5-85. Мы их называли "консервными банками" . Именно эта микросборка, единственная из всех для Г5-78/85 на стенде ну никак полностью не настраивалась и окончательная настройка была уже в составе всего прибора. Поэтому верхняя крышка прихватывалась припоем только по углам, на окончательной регулировке доводились до нормы все параметры (фронты-срезы-выбросы...). Обычно, это делалось дополнительными конденсаторами. Виден на фото такой кондер, оранжевый, справа... Часто приходилось менять выходные транзисторы (кажется, 2Т642), хотя они предварительно тщательно подбирались по парам.Ну и уж потом крышка пропаивалась по всему периметру. Между крышкой и корпусом - резинка, чтобы припой внутрь не затекал. Вообщем, вот фото:
|
|||
|
Slowolitus знающий Группа: Участники Сообщений: 446
|
Добавлено: 02-06-2015 23:36 | ||
alex1959, не удивительно что такой клубок соплей сразу не работает) там же повторяемость нулевая
|
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 02-06-2015 23:46 | ||
|
Весь этот "клубок соплей" как Вы, ув.Slowolitus выразились вобщем-то верно, накручен согласно документации. Шаг влево, шаг вправо пресекался "заказчиком"...А разработчик - ВНИИРИП. Помнится, ребята оттуда больше у нас на заводе находились, чем у себя дома, доводя прибор до более-менее удобоваримого вида .Кое-кто успел даже "поджениться" ...
|
|||
|
Slowolitus знающий Группа: Участники Сообщений: 446
|
Добавлено: 02-06-2015 23:54 | ||
| alex1959, трудно рассчитать свч схему в 3д а потом еще соблюсти точность. Никакой точности там строго говоря быть не может.. и никакой виброустойчивости... Надо было всю схему делать на плоскости... больше дорожек на подложке и меньше проволоки по воздуху, длинна выводов, особенно катушек должна быть минимальная... Так бы сделали сейчас.. Хотя могу ошибаться | |||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 03-06-2015 00:22 | ||
|
В принципе, ув. Slowolitus, Вы правы в отношении длины проводников. Только в те далёкие времена ни 3D не было, вообще никаких D не было ...Рассказывали мне ребята, регулировщики Г4-151 ( если не ошибаюсь), что если неправильно уложен жгут, хрен прибор в параметры вгонишь... А у меня тоже был поучительный случай... Делали в середине 80-х установочную серию (10 штук) генераторов Г5-84. У него фронт по ТУ 80пик!!! Наверное, пол-года возились - фронт получается, зато выброс сумасшедший. Выброс убираем - фронт за 120 пик вылезает...А сразу за входным разъёмом была микрополосковая фторопластовая платка, разъём прям на неё паялся. Иначе, как чудом не назовешь - каким-то образом прилепился на микрополосок этой платы, сразу за разъёмом, кусочек проволочки, миллиметров 5...И фронт уложился в норму, и выброс . Тогда на все 10-ть приборов запаяли проволочки по 10мм и кусачками по чуть-чуть откусывали до нормы фронта и выброса за фронтом. Контроль, естественно, на стробоскопе...Как работала эта припаянная антеннка в виде проволочки -х... его знает . Кстати, больше 10-ти штук этих Г5-84 вроде и не было и куда они делись - тоже не знаю...Может, где-то другой завод их выпускал - тоже как-то не интересовался... |
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 03-06-2015 20:05 | ||
К сожалению схемы нет, но по маркировке в таком корпусе с двумя черными точками записаны КТ391А-2 и 2Т648А-2, думаю второе, собираю фотомаркировку, если есть схема блока выложите пожалуйста |
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 03-06-2015 20:16 | ||
Я, наверное, ошибся, ув.slami , видимо не 2Т642, а 2Т648... Еще, здесь должны стоять и 2Т640-А2... Помнится, мои ребята из командировок не вылезали по закупке транзисторов - 2Т640А-2 из Новгорода, и еще 2Т3123 - из Риги...Хотя 2Т3123 ещё шли в микросборки генератора Г4-158...И в памяти осталось, что иногда лепили (после испытаний) вместо 2Т - КТ и маркировка точками у них была разная... |
|||
|
1Ж24Б главный по тарелочкам Группа: Участники Сообщений: 2542 |
Добавлено: 03-06-2015 20:21 | ||
|
Уважаемый alex1959 совсем запугал с микросборками из генераторов Г4-158, сейчас доступный, к счастью, барахлит лишь при установке аттенюатора на максимум.
|
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 03-06-2015 20:43 | ||
Да ладно, ув.1Ж24Б , не особо пугайтесь по поводу микросборок в Г4-158 . В этом приборе были посерьёзнее проблемы.Обычно, потенциально ненадёжные м-сборки уже отбраковывались после монтажа на печатные платы при так называемом "прогоне" - выдержка 24-72 часа при повышенной температуре. Мы это называли "Карфаген". Я плотно имел дело с этим генератором - от приемки документации на з-де им.Фрунзе (г.Горький), выпуска установочной партии, испытаний и серийного сопровождения...Часто барахлили аттенюаторы... Потом, по рацухе, заменили фрезерованную вертушку (где пара фотодиод-светодиод) на пластмассовую. Её часто перекашивало от температуры из-за используемого хренового полиэтилена. Потом материал подобрали, всё устаканилось. Но самое большое количество отказов стало, когда заменили разъёмы на платах и общей платы на ламели...А общая плата была из какого-то фольгированного материала и плата ламелями не всегда удачно контактировала в этом месте. Бывало, что на испытаниях вместо 2-4 приборов в разных климатических камерах находилось до 20-ти!!! приборов... И ещё одна беда была - платы лакировали, лак не жалели и нередко при высыхании лак "отрывал" ножки микросхем (564-я серия) от печатной платы - терялся контакт...Вот кратенько о проблемах Г4-158. |
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 04-06-2015 09:24 | ||
Мыши плакали, кололись, но продолжали жрать кактус.
|
|||
|
Alan главный по тарелочкам Группа: Участники Сообщений: 2474
|
Добавлено: 04-06-2015 11:30 | ||
Замечательная аналогия!!! Запишем в афоризмы.
|
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 22-08-2015 23:22 | ||
|
Просмотрел, сколько хватило терпения, но не меньше 8 страниц форума и не увидел темы о плоских модулях. Может всё же я слеповат, тогда прошу модераторов эту тему закрыть и перенести всё в ранее существующую. Просто этот вид радиоэлектронных изделий, в отличие от этажерочных, не умер а вполне себе живёт и развивается. Правда внешне маненько изменившись. Но не век же ходить в виде, придуманном более 50 лет назад.
|
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 22-08-2015 23:28 | ||
  |
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 22-08-2015 23:29 | ||
Усилитель от какого то аппарата "Вега ххх", времён СССР   Усилитель до сих пор вполне себе неплох. И по звучанию и по электрике. До 8 Вт на 4 Ома, тембра глубокие и, главное, "правильные". По частотам раздела и по крутизне регулировок. |
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 22-08-2015 23:48 | ||
|
Не соображу куда бы... Ну попробую сюда и эти цацки. В некотором роде это тоже плоские, тоже микро... Ну и функционально - модули. Пусть и гибридные.   Странный, несколько, вид объясняется местом, где они находились, до того, как попались мне на глаза. Удивительно, что они вообще сохранились в каком то виде. Эти, конкретные, установлены на специальных платах-переходниках и повидимому предназначались для проведения комплекса граничных испытаний. Без полного корпусирования.   Вот этих более чем один имеется в коллекции, так что кому обещал - решайте вопрос пересылки из Харькова. Ну и эквивалент в ценных ... Ну чём нибудь на обмен. |
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 22-08-2015 23:52 | ||
Ну ещё чутка нонешних от "MITEL"-а  И некоего аналога, отечественного. Не конкретно вышепоказанного, а просто аналога кого то из той же серии.
|
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 22-08-2015 23:55 | ||
Или вот, отечественный (СССР ) модуль эквалайзера для бытовой аппаратуры.
|
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 22-08-2015 23:59 | ||
|
Ну и уникальная в своём роде. В ней применены как просто бескорпусные элементы, так и кристаллы на полиимидном носителе. Странная была фантазия у разработчика. Но, по себе знаю, и не до такого бывает додумаешься.
|
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 27-08-2015 00:16 | ||
В 90-е годы, когда весьма многие предприятия стояли. На одном из рижских заводов организовали некое "предприятие", то ли кооператив, то ли ЧП - "Элмира". Вот кое что из его продукции.  Или вот маленький УНЧ. Вых мощность до 0,4 Ватта, на 8 Ом. Качество звука вполне. Можно было и как усилитель для наушников. К сожалению пока не нашел этикетку на него.  Ну и ... правда перерисованная от руки. Оригиналы разбежались в количествах больших, чем сами изделия, описанные в них.  Фото "изделий" немного не получились. Пересниму позже и выложу. |
|||
|
Pedro гигант мысли Группа: Участники Сообщений: 4411 |
Добавлено: 27-08-2015 00:27 | ||
Какой нахрен кооператив
|
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 27-08-2015 00:34 | ||
Извините, подробностей я не знаю. В Харьков привозили ящиками сами "изделия" и немного документации. А тут уже доки множили до необходимых количеств. Увы, всё равно не хватало. Ну и по разговорам не совсем было понятно что за предприятие. А кооперативы, в том числе и производственные, тогда плодились как грибы. При всех крупных, и не очень, предприятиях. Если Вы в курсе подробностей, то я с удовольствием бы внимал Вашему рассказу. Ну и , думаю, не только я. |
|||
|
mretro администратор Группа: Администраторы Сообщений: 8045
|
Добавлено: 27-08-2015 08:58 | ||
|
Ув. Khart ! То, что Вы выкладываете в этой теме, к плоским модулям не имеет никакого отношения. Кроме первых двух фото, да и то, платка с парой микросхемок, тоже модулем язык не поворачивается назвать. По общей классификации всё остальное это ГИС - Гибридные Интегральные Схемы. Будьте добры, переименуйте тему. А по плоским микро (и не только микро) модулям, ежели такие найдутся, можете создать отдельную тему. |
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 27-08-2015 14:58 | ||
|
Предположу что ГИС эквалайзера наверное переименовал в УЭК2-2(четырехполосный)УЭК2-1 (пятиполосный) http://www.rt20.mybb2.ru/viewtopic.php?f=25&t=30523&st=0&sk=t&sd=a |
|||
|
N мастер Группа: Участники Сообщений: 990
|
Добавлено: 27-08-2015 15:15 | ||
|
Это да, в теме нет вообще ни одного плоского микромодуля. Похоже, что автор их с чем-то другим путает. |
|||
|
Pedro гигант мысли Группа: Участники Сообщений: 4411 |
Добавлено: 27-08-2015 16:20 | ||
| предприятие называлось Опытный завод функциональной микроэлектроники Элмира ПО им. А. С. Попова МПСС. Размещалось там же, где и головное предприятие, ликвидировано в 93-94 году. Руководил им до последнего времени Э.Г. Буйвид, бывший одно время главным технологом РЗПП. | |||
|
NB вошел во вкус Группа: Участники Сообщений: 261 |
Добавлено: 27-08-2015 17:22 | ||
Возможно и так. В рижских разработках видел только в опытной двухкассетной МЛ-6321. Похоже, что децимал ВРИШ принадлежал Элмире, а ИЩЯУ = ОКБМ (в Орбите), заточенному на разработку для Элмиры. Об Э.Г. Буйвиде
|
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 27-08-2015 21:33 | ||
Каюсь. Мой косяк. Тема задумывалась именно про "классические" микромодули. Но чем то отвлёкся, потом на глаза попались эти "Р-60е...Р30-е". Впрочем у нас на фирме они, эти монстры-многоножки назывались именно модулями. Создавать новую тему посчитал нецелесообразным. Разница между Большими Гибридными Интегральными Схемами и микромодулями вообще то почти условна.
А вот тут Вы не правы. Первая фотка с "платками" - это как раз они и есть. Изнутри, так сказать. После естественного самовскрытия, отработав своё, в прилетевшем куда надо, изделии. |
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 27-08-2015 21:41 | ||
Вот собственно что предполагалось изначально в эту тему   |
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 27-08-2015 21:41 | ||
Но раз уже тема живёт в том виде как живёт, то я, немного изменив название, полагаю, что и некоторым другим видам модулей РЭА тут будет не тесно  Ну и ещё чутка соображений - далеко не всегда изготавливаемые промышленность модули РЭА корпусировались. Иногда обходились обволакиванием - а-ля карамелька. Иногда просто покрывались лаком. Многое зависело от условий применения, требований заказчика, да и секретность бывало вносила свои хитрые заметки во внешний вид некоторых модулей. |
|||
|
mretro администратор Группа: Администраторы Сообщений: 8045
|
Добавлено: 27-08-2015 21:43 | ||
| Я бы букву Б (БГИС) из названия убрал, т.к. всё что уже представлено, далеко не БГИС, а просто ГИС и до Больших им уже не вырасти никогда. | |||
|
mretro администратор Группа: Администраторы Сообщений: 8045
|
Добавлено: 27-08-2015 21:45 | ||
А если изначально предполагалось только это, то тему можно было бы назвать совсем просто: "ПММ или плоские микромодули". |
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 27-08-2015 21:46 | ||
Огромная Благодарность Вам за информацию. Вот и ещё одна дыра в моих знаниях прикрыта. И конечно благодарность создателям этого форума, что есть возможность оперативно получать хорошую нужную инфу. |
|||
|
mretro администратор Группа: Администраторы Сообщений: 8045
|
Добавлено: 27-08-2015 21:46 | ||
А это нужно было бы отнести к, так называемым, ТЭЗ'ам - Типовым Элементам Замены. |
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 27-08-2015 21:56 | ||
|
Вот ещё один образец производства "Элмира". Усилитель УНЧ4-3   Конечно совсем не Hi-End и даже не Hi-Fi, но в то же время вполне приемлимый для каких нибудь не особо притязательных устройств. Опять таки - простота и удобство построения конечного изделия. Требуется только источник питания, корпус и радиатор. Даже потребность в плате для сборки совсем не очевидна. А если использовать какой нибудь хитрый алюминиевый мебельный профиль в качестве радиатора, то корпус может не понадобиться. А при применении в автомобиле и питание просто бортовое. Удобная штука. |
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 27-08-2015 22:03 | ||
Ну какгбэ конечно не абсолютно плоские. Но и на объёмные тоже не слишком тянут
|
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 27-08-2015 22:04 | ||
Ну как скажете - желание хозяина - Закон! |
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 27-08-2015 22:05 | ||
Ну так то оно так. Но аппетит, как известно, любит приходить во время...
|
|||
|
mretro администратор Группа: Администраторы Сообщений: 8045
|
Добавлено: 27-08-2015 22:08 | ||
|
Ув. Khart , я бы не советовал Вам игнорировать простые просьбы/требования АДМИНИСТРАТОРА. Обычно это заканчивается плачевно, несмотря на тот объем потенциально интересных знаний, которым обладает индивид. Это не просто прихоть, этого требует элементарное упорядочивание информации для интернет пользователей. Валить всё в одну кучу недопустимо. Тем более такому специалисту, как Вы. Пока устное предупреждение топикстартеру. Админ. |
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 27-08-2015 22:08 | ||
Опять таки не соглашусь. ТЭЗ предполагает, что его кто то и когда то будет заменять. И без излишних проблем. Показанный же тут элемент врядли кто то смог бы заменить так же легко, как и ТЭЗ. Этот модуль впаивается в плату изделия. |
|||
|
Pedro гигант мысли Группа: Участники Сообщений: 4411 |
Добавлено: 27-08-2015 22:10 | ||
Мы неоднократно к ним обращались, например здесь |
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 27-08-2015 22:11 | ||
Да собственно я и не игнорирую. Но Вам виднее. Замечание учту обязательно. |
|||
|
mretro администратор Группа: Администраторы Сообщений: 8045
|
Добавлено: 27-08-2015 22:12 | ||
В общем-то ТЭЗ-ы изначально тоже впаивались в схему, потом, по мере усложнения и увеличения в размерах, их стали оснащать разъемами. Хотя в этом вопросе можно спорить о терминах. |
|||
|
mretro администратор Группа: Администраторы Сообщений: 8045
|
Добавлено: 27-08-2015 22:13 | ||
Это было написано чуть ранее Ваших сообщений, но, все-таки приведите тему в соответствие. |
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 27-08-2015 22:15 | ||
Благодарю Вас. Такого вида у меня нет. И сразу встречная просьба - а нет ли у Вас информации и по вот этому? |
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 27-08-2015 22:18 | ||
А как можно перенести некоторые сообщения из данной темы в другую? |
|||
|
mretro администратор Группа: Администраторы Сообщений: 8045
|
Добавлено: 27-08-2015 22:31 | ||
Создайте нужные темы и перенесите туда или напишите, куда хотите перенести то или иное сообщение. Можно на почту (есть в профиле). Могу и я сам определить куда что более всего подходит и перенести. |
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 27-08-2015 22:36 | ||
Тогда, если не сложно, Уберите из этой темы, которая уже про ГИС, всё, что таковым не является. В более подходящую тему о модульных видах РЭА. Я на форуме ещё не очень ориентируюсь Да и отсутствие поиска усложняет задачу. Ну а Вы, я уверен, знаете форум гораздо лучше. Заранее благодарен. |
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 28-08-2015 00:10 | ||
Ну и по поводу большая или маленькая Впрочем это фото я уже показывал. |
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 28-08-2015 23:13 | ||
Вот в соседней теме, на опознание, всплыл разговор о современных силовых элементах. Правда этот тоже не вполне современный, но весьма занятный. Опять таки можно посчитать очень большой гибридной микросхемой.    Серьёзную штуковину отбабахала MITSUBISHI SEMICONDUCTOR
|
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 29-08-2015 22:01 | ||
Вот ещё выудил из "закромов" З.Ы. Жаль на большой, под компаундом, вся красота скрылась. |
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 29-08-2015 22:32 | ||
| Уважаемый Khart, сделайте пожалуйста фото в большом разрешении микросхемы с надписью "УЗЧ" всех трех | |||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 29-08-2015 22:49 | ||

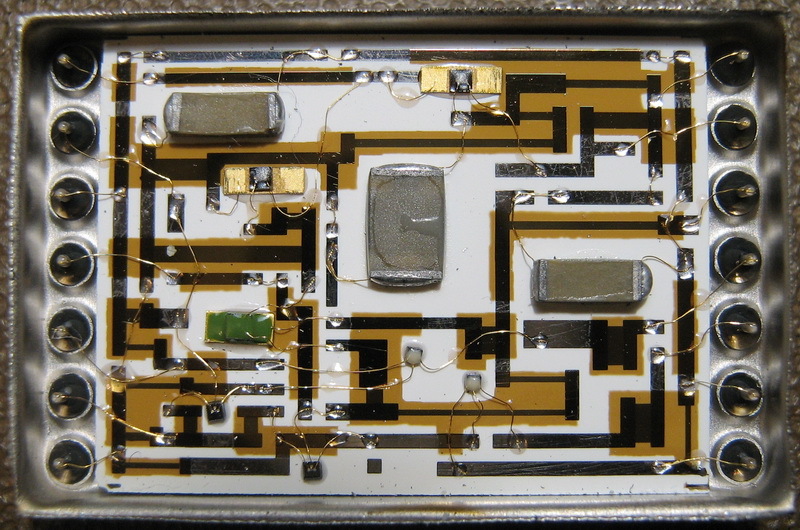

С удовольствием. Только извините - рабочий свет сейчас не могу организовать нормальный. Вот если так устроит. А то завтра, под солнышком попробую получше.     |
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 29-08-2015 22:50 | ||
Ну и нижние части  Только эти гибридки называются У 3(три) Ч. Тут они, отбракованные на разных стадиях производства. К сожалению децимальный номер их неизвестен. Все разработчики,так или иначе причастные к этим гибридам, уже давно не работают на предприятии. А только по названию, без децимала, найти в архиве какую либо информацию... В общем гибляк. Ну или разве что случайно. |
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 29-08-2015 23:31 | ||
| Спасибо | |||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 30-08-2015 09:43 | ||
Нарисовал схему:  Схема расположения элементов:  Предполагаемая схема включения:  Может уважаемый snow-72 похожее что-нибудь рассматривал? |
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 30-08-2015 15:08 | ||
Замечательно получилось. Только знать бы еще, как это называется и где стояло. Есть мысли, что за кристалл стоит в УНЧ4-3? |
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 30-08-2015 15:13 | ||
| На первый взгляд К174УНхх | |||
|
Pedro гигант мысли Группа: Участники Сообщений: 4411 |
Добавлено: 30-08-2015 15:27 | ||
|
|||
|
NB вошел во вкус Группа: Участники Сообщений: 261 |
Добавлено: 30-08-2015 16:01 | ||
Есть некая схема
|
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 30-08-2015 20:17 | ||
Вот на этом рисунке, что чудом сохранился с тех времён Написано, что в УНЧ4-3 стоял A2005V, а в УНЧ4-4 кристалл TDA2004, либо TDA2000. Перерисовано было с последней оригинальной этикетки, которую кому то подарил. Ну и разговоры ходили, что действительно использовались импортные кристаллы. Почему, собственно и "охотился" народ за этими усилками. На "троечке" мой друг один весьма неплохие "репетиционные" комбики для гитаристов ваял. При некоторых схемных решениях в предусилителе на слух от ламповых мало кто отличал. |
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 30-08-2015 20:19 | ||
Преогромное СПАСИБО! А то у меня вся инфа по ним пока не обнаруживается. А самому восстанавливать схему по плате - уже зрение не то, даже со стекляшками. Где планировалось это применять разработчиком не знаю. Я такими усилителями заменял штатный УНЧ в приёмниках типа "Олимпик" и подобных. Родной там с жуткими искажениями и жрал много. На этой же микрухе и звук был нормальный и КПД в норме. |
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 31-08-2015 00:04 | ||
Интересная микросборка.Жаль без названия.Выходной каскад какой-то замудрёный у неё.Судя по количеству конденсаторов в ос VT1,VT2 это что-то узкополосное звуковое речевое (300Гц-3000Гц) для радиостанций типа ЛЁН. |
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 31-08-2015 00:18 | ||
Интересный кристалл уважаемый NB.По нему есть ещё информация? Альтернатива К157УН1А и питание 4,5В !!!
|
|||
|
NB вошел во вкус Группа: Участники Сообщений: 261 |
Добавлено: 31-08-2015 09:40 | ||
| Есть только эта схема. Я думаю, у разработчиков ГИС она была, как пример применения именно этого кристалла. Откуда она скопирована, мне неизвестно. | |||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 31-08-2015 17:44 | ||
А знаете, на мой взгляд верно, вот прикинул кристалл по выводам, совпадает с верхней схемой из справочника (где 7, 9 и 11 вывод вместе соединены) .1441029099.jpg) .1441029111.jpg)  |
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 31-08-2015 18:21 | ||
Не замудреная, просто с нулевым током покоя, так называемый "экономичный УНЧ" Радио 1978 №5 с42, "Два усилителя для "Ноты""   Радио 1982 №9 с43, "Экономичный усилитель НЧ"  |
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 31-08-2015 19:18 | ||
|
Спасибо уважаемый slami за хорошо аргументированный ответ.Теперь буду знать.Век живи век учись как говориться.
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 01-09-2015 18:59 | ||
Некий гибридный модуль с довольно сложной начинкой. Фото сделано в Митино в одной из лавок. |
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 08-09-2015 23:37 | ||
|
"Динозавры" из области связи: ПА006 - ЦАП, НФ002 - дифсистема...
|
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 18-09-2015 02:16 | ||
Вот ещё фото самих подложек. Сборка, ну или модуль, как у нас называли это "изделие типа "Ц32"  Ну и аналогичное "Ц", но уже 36. Иногда, как недавно выяснилось, эти, ну пусть "гибридки", даже именовали "платой". |
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 18-09-2015 02:19 | ||
|
Во - в этой теме одиночные фото прошли. Уже радует. Вот как раз на подобные платы и монтировались кристаллы ИМС на полиимидных подложках-носителях.   З.Ы. Прошу извинить, что не в одну строку - не принимает сайт  увы.
|
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 18-09-2015 02:28 | ||
Сами кристаллы на носителе, не обрезанные для монтажа.  Это Б1533ИР33-2  Это Б533ТМ2-2 Ну и подобные вплоть до целых процессоров и тд. |
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 09-10-2015 00:24 | ||
Вот ещё одно замечательное чудо - усилитель воспроизведения для кассетного стереомагнитофона    Но ни "имени" его, ни "фамилии", увы, не знаю. Подозреваю, что тоже это продукт "Элмиры" |
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 09-10-2015 00:46 | ||
|
Уважаемый Khart это УВС-01. http://kxk.ru/dustyattic/v1_671246_45.php Белые прямоугольники похоже индуктивности(дроссели).Так-же замечен такой-же в микросборке 04ЕМ002.Схемку-бы с УВС снять-бы.
|
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 09-10-2015 00:50 | ||
Благодарю ! Очень полезная информация. З.Ы. Всё же очень не хватает нормального полноценного поиска по форуму. З.З.Ы.
Оно то бы да, если бы... |
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 09-10-2015 15:21 | ||
Воспользуйтесь эти поиском http://museumrza.ru/info/poisk.html |
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 06-12-2015 22:03 | ||
Статья из "Электронная техника в автоматике В-2_1971", не думаю, что в серию пошло, но все равно интересно  |
|||
|
Bob магистр тайных сил Группа: Участники Сообщений: 1557
|
Добавлено: 20-12-2015 00:06 | ||
Буржуйская гибридка ?
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 20-12-2015 00:32 | ||
|
Да, именно так. Функционально законченная 16-и канальная 12-и разрядная система сбора данных. http://www.analog.com/media/en/technical-documentation/data-sheets/AD363_364.pdf |
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 24-12-2015 20:31 | ||
|
НФ002 : Перенес в тему "ПРОЗЕКТОРСКАЯ". |
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 24-12-2015 20:33 | ||
|
ПА006 : Перенес в тему "ПРОЗЕКТОРСКАЯ". |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 24-12-2015 23:00 | ||
|
Интересные фотки! Но это скорее надо в прозекторскую.
|
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 24-12-2015 23:17 | ||
|
Да вроде здесь органичнее... и тема именно по отечественным микросборкам...Но если админ посчитает нужным, может быть перенесет ...
|
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 25-12-2015 22:15 | ||
|
04ПН : Перенес в тему "ПРОЗЕКТОРСКАЯ". |
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 25-12-2015 22:16 | ||
|
218ГГ1 : Перенес в тему "ПРОЗЕКТОРСКАЯ". Прошу ув. mretro удалить эти ненужные посты. |
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 26-12-2015 16:31 | ||
| Тем не менее обычно вскрытые в прозекторскую отправляем | |||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 26-12-2015 16:47 | ||
Хорошо Вячеслав , буду туда отправлять.раз так считаете, и не только Вы  ...
|
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 28-12-2015 21:53 | ||
Одна и та же микросборка К298ФН16 в разных вариантах корпусов...Когда-то была таблица с чертежами корпусов микросборок с указанием типов и вариантов. Если есть у кого, разместите пожалуйста :
|
|||
|
N мастер Группа: Участники Сообщений: 990
|
Добавлено: 28-12-2015 22:04 | ||
| Полезно считать, что изделия с военной приёмкой и без неё - это разные изделия. Да, в чём-то похожие, но всё-таки разные. | |||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 28-12-2015 22:15 | ||
Это все так, согласен. Вот в моей практике, делали м/сборки в одинаковых корпусах, отличались только комплектацией - вместо КТ были 2Т...(к примеру, КТ3123 и 2Т3123). |
|||
|
N мастер Группа: Участники Сообщений: 990
|
Добавлено: 28-12-2015 22:24 | ||
| Заметно, что у микросборки с буквой К основа корпуса плоская (или почти плоская). А у микросборки с военной приёмкой основа корпуса намного жестче. | |||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 28-12-2015 22:27 | ||
Вот поэтому и хотелось бы иметь сводную таблицу по типам и вариантам корпусов... |
|||
|
N мастер Группа: Участники Сообщений: 990
|
Добавлено: 28-12-2015 22:33 | ||
То-есть эту таблицу кто-то должен для вас составить? А что вы потом с этой таблицей будете делать? Как-нибудь применять на практике, или просто "шоб було"? |
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 28-12-2015 22:39 | ||
Что-то я не пойму Ваш тон общения... Никого не прошу составлять, у меня была такая, сводная, но со временем, от производства м/сборок отошел и таблица затерялась. Наверняка, у кого-то она есть, кто сейчас связан с этим делом. |
|||
|
N мастер Группа: Участники Сообщений: 990
|
Добавлено: 28-12-2015 22:59 | ||
|
Есть в некоторых сегментах интернета такой персонаж, Лёша, с ником МВК. У него есть любимый метод для зафлуживания темы: прицепиться в теме к какому-нибудь слову и что-то требовать от автора. Например увидит МВК слово "сосиска" и в следующем сообщении пишет: "А приведите-ка динамику потребления сосисок в Рязанской области с 1957-го года?" Вам зачем сводная таблица по типам и вариантам корпусов? Зачем-то действительно надо или просто так? |
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 28-12-2015 23:56 | ||
|
Вот, что осталось от таблицы: Корпус для микросборки 151.15-8 http://yarelektronika.ru/files/image/DSC04254.JPG Корпус для микросборки 160.49-1 http://yarelektronika.ru/files/image/DSC04250.JPG Корпус для микросборки 158.29-1 http://yarelektronika.ru/files/image/DSC04252.JPG Корпус для микросборки 157.29-2 http://yarelektronika.ru/files/image/DSC04253.JPG Корпус для микросборки 159.45-1 http://yarelektronika.ru/files/image/DSC04251.JPG Корпус для микросборки 151.15-1 (МС) http://yarelektronika.ru/files/image/DSC08171.JPG |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 10-02-2016 16:17 | ||
Просто так, разглядывал фотографии микросборки ПРУ1 и несколько изумился корпусу
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 10-02-2016 16:32 | ||
|
Ужас! Может это бракованный экземпляр?
|
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 10-02-2016 16:34 | ||
| Ну, я взял две штуки из партии, они обе такие. Вся брак? Гм, ну как-то же она прошла приемку заказчика... | |||
|
Rumata вошел во вкус Группа: Участники Сообщений: 298 |
Добавлено: 11-02-2016 00:12 | ||
Пара импортных модулей:
|
|||
|
koltsun мастер Группа: Участники Сообщений: 637
|
Добавлено: 11-02-2016 21:44 | ||
Такое впечатление ,что корпус под дюймовый шаг, а выводы присобачили с метрическим шагом..?? |
|||
|
B0bf магистр Группа: Участники Сообщений: 1307
|
Добавлено: 04-04-2016 13:49 | ||
ГГ.009 и СК.001 В изготовлении первой "сознался" Вэлконт ,а судя по штампу и вторая оттуда-же. Номенклатура выпускаемых микросборок |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 04-04-2016 14:01 | ||
|
Крутые приобретения, особенно правая! Лишних не имеется?
|
|||
|
LEON мастер Группа: Участники Сообщений: 639
|
Добавлено: 04-04-2016 16:14 | ||
Андрей, это просто брак. Другой вопрос куда смотрела приемка? :) |
|||
|
B0bf магистр Группа: Участники Сообщений: 1307
|
Добавлено: 04-04-2016 19:55 | ||
У меня только фото. |
|||
|
drapieznik гигант мысли Группа: Участники Сообщений: 7902
|
Добавлено: 04-04-2016 22:58 | ||
может слишком "понадеялись" на "стабильное качество изделий"? http://topwar.ru/92806-voennye-priemschiki-i-zapreschennye-priemchiki.html |
|||
|
LEON мастер Группа: Участники Сообщений: 639
|
Добавлено: 05-04-2016 11:48 | ||
  Интересные микросборки и не только продают, может кому будет интересно? Ссылка |
|||
|
Rumata вошел во вкус Группа: Участники Сообщений: 298 |
Добавлено: 25-04-2016 23:26 | ||
Ещё несколько модулей:
|
|||
|
Rumata вошел во вкус Группа: Участники Сообщений: 298 |
Добавлено: 06-05-2016 22:23 | ||
|
Интересная конструкция. Схема исполнена на плёнке, которая наклеена на алюминиевые пластинки и всё изделие сложено пополам:
|
|||
|
vodoley мастер Группа: Участники Сообщений: 790
|
Добавлено: 21-05-2016 15:06 | ||
|
На одном аукционе проскочила интересная платка, точнее интересные гибридки на ней. ) Сначала, как и положено, на всех них шлёпнули ромб ВП. Потом подумали, и по некоторым (опытным) засомневались: - "всё таки "ОП", мало ли..." и решили ромб закрасить. Потом еще немного подумали, махнули рукой - и рядом шлёпнули ромб второй раз! Как бы там ни было, но гибридки всё-таки пошли по своему назначению!   |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 21-05-2016 16:02 | ||
|
Плата действительно очень интересная причем сразу несколькими моментами: - во-первых, тем, что с ней случилось? судя по тому, как сильно и единообразно вдавлены крышки, предположу что эта плата из изделия, которое либо само взорвалось, либо оказалось в месте взрыва ... - во-вторых, касательно опытности некоторых гис с платы. Они там все 1975-ого года с разницей в месяц-два и при этом опытные только часть. На сайте у Клапы показана такая же 2ЛР211 1974 года и при это уже не опытная! Однако, она у него другого завода. Такое ощущение, что опытность тут проставили на некоторые экземпляры не потому, что они реально опытные, а по каким-то совсем другим причинам. |
|||
|
vodoley мастер Группа: Участники Сообщений: 790
|
Добавлено: 21-05-2016 16:15 | ||
Ну, по сообщению автора снимков, плата была им выкопана на территории бывшего военного аэродрома.
Ну да, похоже то что на "Агнстреме" уже было рядовой серией, на Тбилисском "Мионе", до 04.1975 - всё ещё было "опытным".
|
|||
|
Pedro гигант мысли Группа: Участники Сообщений: 4411 |
Добавлено: 22-05-2016 00:01 | ||
| Платы от БЦВМ Орбита-10. Как-то мы обсуждали 221 серию, из тонкопленочной в корпусе "Терек" она превратилась в толстопленочную, в металлополимерную с "Трапециевидным" корпусом. Опыты над ней долго ставили. | |||
|
Pedro гигант мысли Группа: Участники Сообщений: 4411 |
Добавлено: 22-05-2016 10:07 | ||
|

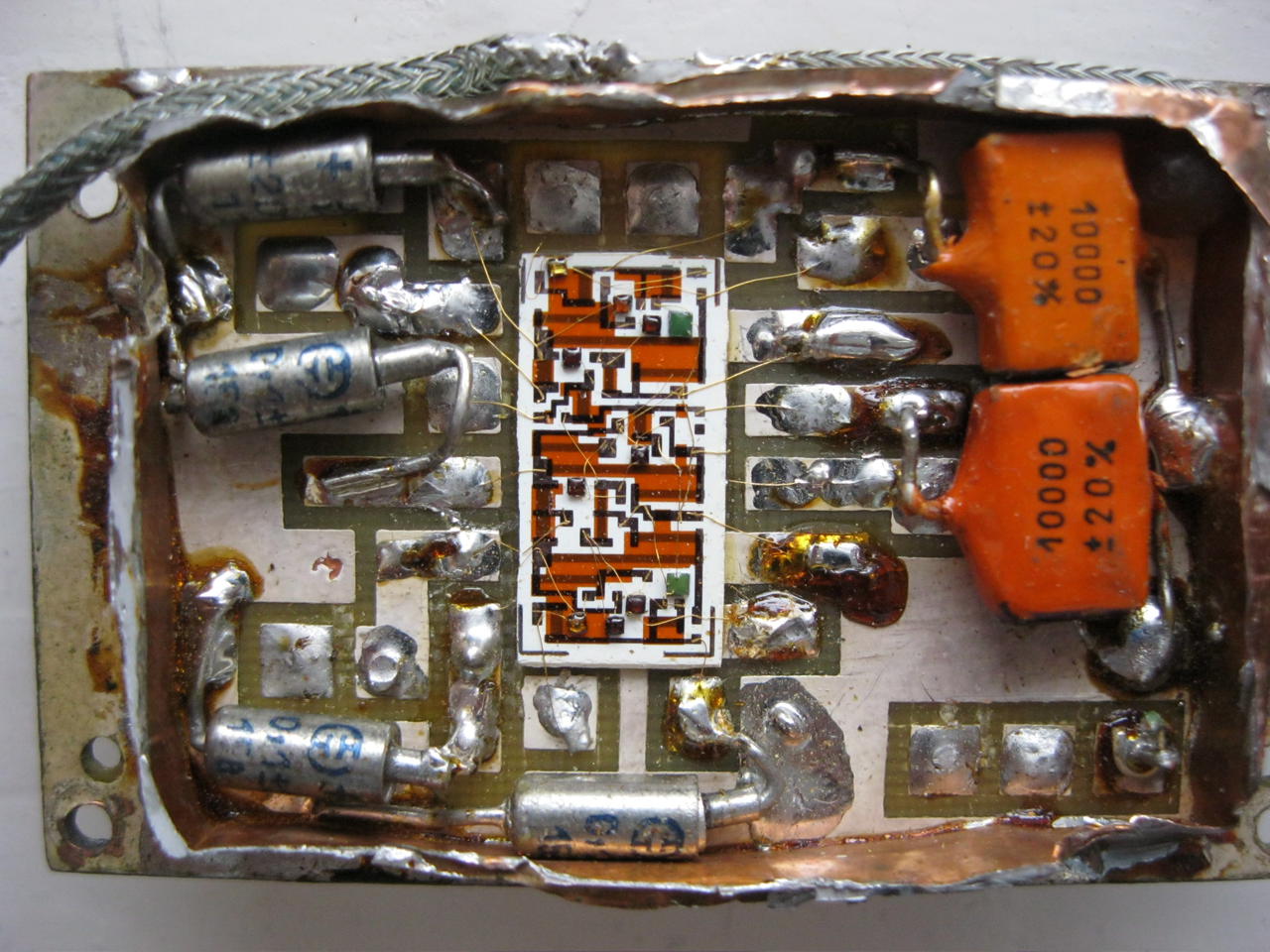

Вот такой вот кустарный блок радиоприемника с форума. Сама ГИС явно промышленного производства.
|
|||
|
koltsun мастер Группа: Участники Сообщений: 637
|
Добавлено: 22-05-2016 17:07 | ||
Потому, что над ними проводились опыты на ядерном полигоне ..аж ножки корпус проткнули... |
|||
|
ingOK мастер Группа: Участники Сообщений: 888 |
Добавлено: 22-05-2016 17:43 | ||
Или, что гораздо вероятнее, это просто плата с упавшего и разбившегося самолета. Повреждения характерные. |
|||
|
kolosov мастер Группа: Участники Сообщений: 537 |
Добавлено: 26-05-2016 20:44 | ||
Две одинаковые, но такие разные:  Фото с аукциона "Ау" |
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 09-06-2016 00:45 | ||
|
Ну и пока выложу фото. Надеюсь и описание к нему тоже всё же осилю.  Это изделия, которые приняли на себя всю тяжесть испытаний. И тем самым обеспечили требуемую жизнестойкость уже серийных изделий. Многие из которых и до сих пор трудятся в, скажем так, изделиях, охраняющих мир на Земле. |
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 11-06-2016 02:20 | ||
|
Чутка добавлю картинок. Заготовка платы микросборки "Ц32"  Заготовка платы микросборки "Ц36"
|
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 18-06-2016 13:38 | ||
Микросборка 04УД017 , осциллограф С1-117 и др.:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 20-06-2016 02:42 | ||
ГИС 5.031.021:
|
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 20-06-2016 20:21 | ||
Обнаружил что у одной микросхемы разные внутренние схемы, в первой один мультивибратор, во второй два мультивибратора, по выводам тоже несовпадения.  2ГФ201, ХМ2.212.007 ТУ (у Клапауция)  2ГФ201, НП0.073.003 ТУ  2ГФ201, ХМ2.212.007 ТУ, (из ТО на Р-855УМ), написано старое обозначение М1-4 (2УС202 - М1-2, 2ФП201 - М1-3а, 2ГФ201 - М1-4)   |
|||
|
ZORG999 вошел во вкус Группа: Участники Сообщений: 151 |
Добавлено: 20-06-2016 20:47 | ||
Должно быть здесь скорее всего. МС12101 походу. Эхх, посмотреть бы на укомплектованную    |
|||
|
1Ж24Б главный по тарелочкам Группа: Участники Сообщений: 2542 |
Добавлено: 20-06-2016 20:53 | ||
Заготовка из керамики (как её, 22Х ?), поверх толстоплёночные слои диэлектрика и проводящих паст ? Сколько слоёв по такой технологии можно выполнить ? |
|||
|
ZORG999 вошел во вкус Группа: Участники Сообщений: 151 |
Добавлено: 20-06-2016 20:59 | ||
Еще видавший виды блочек.
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 20-06-2016 22:47 | ||
Вот тут: https://lh3.googleusercontent.com/-jNSmkjKn9iw/VvKc-JVZL_I/AAAAAAAAArA/wjOpO-PiMa4tjfNQ6_bcoAe7gQfLnyPUACCo/s912/IMAG5338_1.jpg |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 20-06-2016 22:53 | ||
Впечатляющее изделие, даже не смотря на то, что копанное... Нечто подобное тут на форуме уже народ показывал. То были блоки от морского приемника "Бурум". Интересно было бы узнать, от чего ваше приобретение... |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 23-06-2016 11:58 | ||
|
5.032.054. Самое интересное в ней - сокращенная маркировка ОУ - ТУД2АС3:
|
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 23-06-2016 18:07 | ||
|
819УВ1А http://vnovgorod.all.biz/mikroshema-819uv1a-g2171065#.V2vs1YD0Hcs |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 23-06-2016 19:06 | ||
|
О, вот это действительно что-то новенькое! Очень хотелось бы заиметь на вскрытие и изучение... |
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 23-06-2016 20:02 | ||
Похоже это Киевская продукция на заре самостийности и если считать, что это на самом деле какой-то "УД2" из советской номенклатуры, то больше подходит 1408УД2. Стандартное значение буквы "Т" — "Тропический". Выходит это тропическое исполнение 1408УД2. Хотя могли запихать кристалл и от 1401УД2, но, полагаю, что в 1992 году вряд ли. |
|||
|
коллекционер главный по тарелочкам Группа: Участники Сообщений: 2259 |
Добавлено: 23-06-2016 20:32 | ||
Я в этом очень сомневаюсь. По аналогии с аналогичными микросхемами, например ТСА1(КМ1401СА1 ) это скорее всего КМ1401УД2 Ташкентского производства. |
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 23-06-2016 21:24 | ||
А разве ТСА1 это не Киев? |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 23-06-2016 22:06 | ||
|
Похоже ув. коллекционер прав. Вот фото такой же ГИС из коллекции Клапауция:
|
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 24-06-2016 12:56 | ||
Против фактов не попрешь. Хотя я считал, что в Узбекистане все еще быстрее развалилось, чем на Украине. |
|||
|
N мастер Группа: Участники Сообщений: 990
|
Добавлено: 24-06-2016 13:10 | ||
| А в Узбекистане не развалилось. "Фотон" до сих пор выпускает довольно много диодов и полевых транзисторов. В том числе с военной приёмкой. У них на заводе работает военное представительство минобороны РФ. | |||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 24-06-2016 23:31 | ||

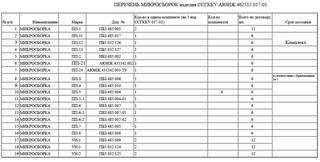

В ближайшее время постараюсь отсканить и выложить документ
|
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 24-06-2016 23:39 | ||
|

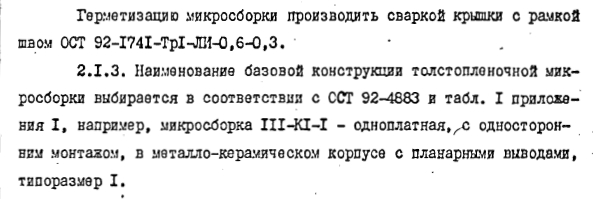

А по поводу количества слоёв - вроде бы в сумме четыре толстоплёночных. Но вроде ещё по какой то особо хитрой технологии можно было поверх этих четырёх ещё один слой (напылением в вакууме) изоляции и на нем слой металлизации. На какой то из подложек на моих фото виден именно изоляционный, напылённый слой. А так бОльшая многослойность достигалась установкой на поверхности основной платы ещё одной или нескольких меньших плат. Тоже четырёхслойных с какой то хитрой коммутацией "под брюхом" с контактными площадками на основной плате. Но у меня таких образцов нет. Есть только с установленными малыми платами, с тонкоплёночными элементами на них. |
|||
|
Чёрный сталкер магистр Группа: Участники Сообщений: 1411 |
Добавлено: 25-06-2016 23:58 | ||
Какая-то наземная КПА для систем связи КА. Назначение очень легко определяется по конструктивному исполнению и проводам МС (МС основной провод для космоса, для авионики более редкий и уж тем более нечасто, я бы сказал исключительно нечасто встречающийся в "чисто наземных" системах. За исключением КПА, естественно).Хотя, возможен и борт, но смущает некоторая "сменность" блока, типа направляющие и т.п., однако в пользу борта,- разъём отсутствует, соединение с "внешним миром" пайкой... |
|||
|
Mick_NC вошел во вкус Группа: Участники Сообщений: 125 |
Добавлено: 28-06-2016 22:30 | ||
Вот такие гибридки спрятались в экспонометре фотоаппарата "Киев-88 TTL". |
|||
|
illusion пришел поспрашивать Группа: Участники Сообщений: 46 |
Добавлено: 02-07-2016 09:19 | ||
ZORG999, а не хотите её продать? Я бы такую или подобную подложку на керамике хотел бы купить) Может у кого подобное завалялось на продажу или обмен?) А выглядит оно примерно так
|
|||
|
Alex_Vac мастер Группа: Участники Сообщений: 868
|
Добавлено: 02-07-2016 12:45 | ||
Выглядит оно не примерно, а точно, вот так:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 21-07-2016 19:08 | ||
|
ГИС для радиостанций: М02-11 и 12:  М04-04:  М08-01:  М10-07:  М11-01 и 02:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 22-07-2016 13:37 | ||
|
И еще пара: 2ФН1:  И крупная М02-06:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 26-07-2016 02:22 | ||
447УМ1 и УЕ1:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 27-07-2016 18:41 | ||
04УР031:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 03-08-2016 03:07 | ||
Кучка ГИС разной степени раздербаненности   |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 04-08-2016 01:21 | ||
И одна наиболее целая:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 05-08-2016 03:00 | ||

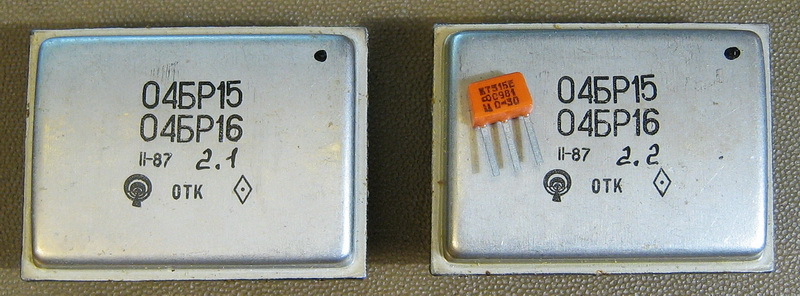

04ПУ15 и 16:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 06-08-2016 01:27 | ||
М016УТ1:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 11-08-2016 13:36 | ||
04ПН007:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 04-09-2016 01:01 | ||
|
Пожалуй один из самых любимых экспонатов в моей коллекции, в первую очередь из-за раннего, красивого корпуса К2СА521, 1973г, Опытная:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 09-09-2016 16:13 | ||
|
Долгожданное приобретение - представители серии 805. 8УИ052 и ОС805УИ3, 1976г.  По некоторым данным серия имела космическое применение. И тут вопрос: кто-нибудь видел эти ГИС в деле, в составе изделий? Есть ли фото? |
|||
|
siriys мастер Группа: Участники Сообщений: 580 |
Добавлено: 14-09-2016 16:13 | ||
Некая японская ГИС
|
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 16-09-2016 10:10 | ||

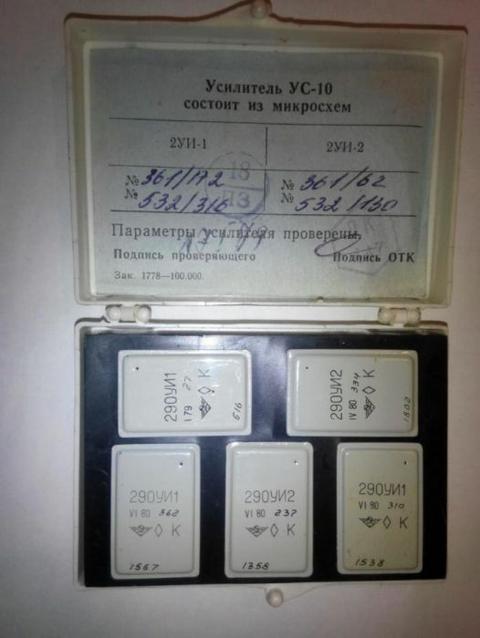

вдруг кому-нибудь будет интересно
|
|||
|
1Ж24Б главный по тарелочкам Группа: Участники Сообщений: 2542 |
Добавлено: 16-09-2016 19:52 | ||
| Интересно - и как экземпляр редкой ГИС, и как наличие её в составе платы. | |||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 20-09-2016 18:24 | ||
Три 04УД017 с разными типами маркировки.
|
|||
|
optimus мастер Группа: Участники Сообщений: 536
|
Добавлено: 21-09-2016 14:17 | ||
Микропроцессорная сборка из съемной панели автомобильного комбайна-все включено.Экран сенсорный.
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 21-09-2016 14:30 | ||
Просто плата на плате, к ГИС отношения не имеет в принципе.
|
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 21-09-2016 14:51 | ||
Она у меня одна, купил пентапризму от "Киева" ради неё... На самом деле, я не знал что внутри, варианты могли быть разными, повезло с К224ПН1. Пентапризму я разобрал и (о ужас!) выкинул, а платку с микросхемой и окружающими "соплями" распаивать не стал, так что если нужно, можно будет попробовать отрисовать схему. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 21-09-2016 17:07 | ||
04КП001 маркировкой от руки и штампом, но без логотипа производителя.
|
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 21-09-2016 19:33 | ||
Александр , эти м/сборки производства Махачкалинского приборостроительного завода. Где-то с 1985-го года параллельно с Минском стали выпускать осциллографы С1-117. Пока готовилась оснастка, маркировали вручную. Даже помню ту девушку, которая этим занималась ...В то время был начальником цеха микроэлектроники. Потом маркировать стали методом сеткографии, как на фото видно. Кстати, другое обозначение этих м/сборок 8КП1.Эта же история относится и к м/сборкам 04УД017, фото (две первые) которых Вы показали выше. |
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 21-09-2016 19:42 | ||
Да, вот нашел свой экз. 04УД017, естественно, махачкалинская: Кстати, эти м/сборки до сих пор востребованы для ремонта С1-117, пара десятков, которые у меня были, быстро разошлись... |
|||
|
Wladimir_TS Гость |
Добавлено: 21-09-2016 19:54 | ||
Похожую конструктивно ГИС встречал в древнем (хотя уже с термопленкой в печке) портативном "аналоговом" копире от Cannon. |
|||
|
siriys мастер Группа: Участники Сообщений: 580 |
Добавлено: 21-09-2016 20:38 | ||
| Спасибо за информацию,а в каком конкретно (модель) копире Вы её видели? Моя снята из куска платы принадлежавшую большому копиру точно модель установить не удалось. | |||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 22-09-2016 12:56 | ||
3.426.001 и 002:
|
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 22-09-2016 14:13 | ||
|
Это тоже м/сборки Махачкалинского приборостроительного...Эмиттерные повторители для Г4-158. Маркировка штампиком, дата от руки (корявой )...
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 22-09-2016 14:16 | ||
|
Спасибо вам за инфо! ГИСы пойдут на вскрытие, посмотрим, что там у них внутри
|
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 22-09-2016 14:35 | ||
|
Александр , помнится мне, что эти м/сборки я Вам и высылал ...А фото вскрытых выложены в теме "Отечественные микросборки и микромодули" (http://kxk.ru/dustyattic/v1_910987__.php) на 1-й стр.. Там ГВ3.430.000 (модулятор),ГВ3.440.000 (дешифратор) и ГВ3.426.000 (эм. повторитель).
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 22-09-2016 14:39 | ||
|
Ну конкретно эти получены не от вас. Ссылку посмотрел: версии 001 и 002 там нету, значит на вскрытие.
|
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 22-09-2016 14:54 | ||
|
Пусть будет так... По прошествии времени, уже забыл отличие м/сборок с -000, -001 и -002... |
|||
|
Wladimir_TS Гость |
Добавлено: 23-09-2016 10:18 | ||
К сожалению при уборке на работе пришлось корпусные детали выбросить. Но был портативный копир, внешне похожий на Sharp Z-25 но картридж с барабаном в сборе и ставится сверху при крайне левом положении стола оригинала, а не вдвигается спереди. И кнопка копирования здоровенная круглая в таком фигурном выступе из передней панели. Печка где-то сохранилась тоже - могу поискать, если по печке опознаете. |
|||
|
siriys мастер Группа: Участники Сообщений: 580 |
Добавлено: 23-09-2016 13:05 | ||
|
Спасибо ув.Wladimir_TS искать не нужно врятли можно опознать по печке,мне тут позвонили сказали, что есть какой то копир в ноябре поеду заберу может повезёт и опознаем и вторую ГИС заимеем
|
|||
|
Pedro гигант мысли Группа: Участники Сообщений: 4411 |
Добавлено: 23-09-2016 14:46 | ||
|
Очень похожая керамическая плата стоит в источнике питания от Canon NP6112, на фото спрятана под платкой. http://www.ebay.ie/itm/DC-power-supply-PCB-assemply-from-Canon-copier-NP6112-/252259015246 |
|||
|
siriys мастер Группа: Участники Сообщений: 580 |
Добавлено: 23-09-2016 15:08 | ||
| Точно эта плата,у меня был кусок как раз вместе в верхней платкой которой прикрыта эта ГИС,вот и опознали спасибо ув.Pedro | |||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 24-09-2016 17:27 | ||
04АП002, Белвар.
|
|||
|
Оператор мастер Группа: Участники Сообщений: 810 |
Добавлено: 24-09-2016 17:40 | ||
| Всегда восхищала качество и аккуратность сварки на данных корпусах. | |||
|
Wladimir_TS Гость |
Добавлено: 24-09-2016 19:40 | ||
| Это контактная сварка на конденсаторной машине (разряд батареи 0,1-0,7 фарады х 500 вольт на первичку импульсного понижающего трансформатора через игнитронный или тиристорный ключ) кольцевым (по форме корпуса) электродом. | |||
|
Wladimir_TS Гость |
Добавлено: 24-09-2016 19:41 | ||
Есть ненулевой шанс что возможно сама плата с ГИС сохранилась. Буду уборку делать - может сыщется. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 25-09-2016 19:28 | ||
04АФ003 и 004:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 27-09-2016 17:01 | ||
286ЕП1 ОСМ: |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 29-09-2016 17:44 | ||
201ПС6:
|
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 29-09-2016 17:57 | ||
|
Прозекторская будет?
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 29-09-2016 19:06 | ||
|
Пока не определился. У Клапы на сайте есть вскрытая 201ПС1: http://155la3.ru/images2/201ps1_3.png Есть сомнения, что у этой начинка сильно отличается... |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 18-10-2016 18:45 | ||
Старенькие 2УС28х:
|
|||
|
Чёрный сталкер магистр Группа: Участники Сообщений: 1411 |
Добавлено: 18-10-2016 21:59 | ||
Немного 201 серии    Для особо интересующихся: "Багет-К"- бортовая УКВ станция пакетной передачи данных с аппаратным шифрованием, так что схем не будет
|
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 19-10-2016 14:06 | ||
Благодарю! |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 22-10-2016 14:21 | ||
811ФЕ1: |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 24-10-2016 19:49 | ||
|
Подборочка ранних 272-ых: 2УС721Ж, 2УС722М и 2УС723М 1973г
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 28-10-2016 18:29 | ||
276ФЕ4:
|
|||
|
Khart мастер Группа: Участники Сообщений: 694
|
Добавлено: 31-10-2016 01:43 | ||

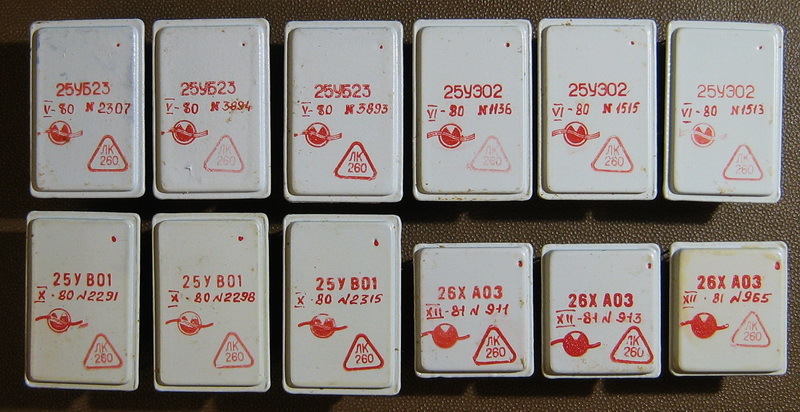

Ну и из новых приобретений сдублирую сюда. Ибо тут им уютнее будет   Гибридные моновибраторы 2ПМ541
|
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 11-11-2016 14:46 | ||
Уже полный комплект или ещё нет?
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 11-11-2016 15:21 | ||
|
Вроде как полный
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 13-11-2016 02:35 | ||
|
Любопытный экземпляр из ранних. 10МД7, 1968г, Светлана:
|
|||
|
toleng пришел поспрашивать Группа: Участники Сообщений: 94
|
Добавлено: 13-11-2016 19:42 | ||
|
Некоторое количество "безногих" изделий. Кому интересны, пишите.
|
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 13-11-2016 22:28 | ||
2ЛП172 |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 14-11-2016 01:57 | ||
| У Клапы сказано, что в ней самое интересное - производитель, тк Светлана не была замечена в производстве 217-ой серии. | |||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 14-11-2016 10:42 | ||
| Дак здесь вроде и не 217-я серия. Скорее всего они на прототипах остановились, и за 217-ю уже не брались, от того и небыли замечены. | |||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 18-11-2016 08:15 | ||
СМРК. Установлены обычные К04УР029 + К04УР030, но рекомендую присмотреться к надписям на плате
|
|||
|
SEMIMASA вошел во вкус Группа: Участники Сообщений: 144
|
Добавлено: 18-11-2016 13:46 | ||
|
И правда чет не то написано. Блин я и необращл на такую мелочь внимание. Может потому, что всегда совпадало с тем, что стоит и что написано.
|
|||
|
mretro администратор Группа: Администраторы Сообщений: 8045
|
Добавлено: 18-11-2016 16:08 | ||
А в чем фишка-то? Видел и имею те и те. 04УР029 имеется даже в желтом лаке, помимо красного компаунда. |
|||
|
коллекционер главный по тарелочкам Группа: Участники Сообщений: 2259 |
Добавлено: 18-11-2016 16:18 | ||
Ничего странного нет. Старые названия этих микросборок. |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 18-11-2016 16:52 | ||
Хорошо, когда всем всё известно. Один я, слоупок, был не в курсе...
|
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 18-11-2016 22:03 | ||
Тут не так все просто. В данном случае смена названий связана с войной министерств. Все микросхемы должны были отвечать МЭПовскому ГОСТу, а он был так написан, чтобы максимально затруднить производство и оформление бумаг предприятиям других ведомств. Поэтому когда появилась система альтернативных неМЭПовских ОСТов выполнить требования которых было значительно проще, некоторые проблемные в плане соответствия ГОСТ изделия предприятия двойного подчинения оформили как микросборки, т.е. по ОСТ. В случае 202 серии скорее всего было важно понизить себестоимость. ГОСТ ограничивал производителя в выборе материалов и заставлял делать дорогостоящие измерения. Все это стало ненужно для микросборок, т.е. К202АФ1 должны быть дороже К04АФ002, К202УР2 дороже К04УР030 и т.п.: К202УР1 К04УР029 К202ХА1 К04ХА026 К202ХК1 К04ХК007 К202ХП1 К04ХП006 К202УК1 К04УК008. Но упрощение имело и обратную силу; по идее микросхемы должны быть качественнее микросборок.
|
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 18-11-2016 22:15 | ||
| К202-ые были более трудо затратны и трудо утомительны т.к в них всё было намного мельче и ростом они были ниже.Микросхемы в них использовали в корпусах SOIC серии КФ174.На радио картинках их можно увидеть живьём. | |||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 18-11-2016 22:17 | ||
Очень интересная инфа, ув. kolbasNIC ... |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 19-11-2016 09:20 | ||
Любопытно. То есть 174ХА1, УП1, АФ4 были в КФ исполнении? |
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 19-11-2016 12:41 | ||
Судя по фото от Виктора.,да. К202ХА1 http://radiopicture.listbb.ru/viewtopic.php?f=3&t=19&start=110 К202ХК1 http://radiopicture.listbb.ru/viewtopic.php?f=3&t=19&st=0&sk=t&sd=a&sid=2b4f7d5a17bfb933bab67865fdf7b58f&start=120 Была ещё КФ174УР4 в SOIC-16.Предполагаю что и КФ174УР5 тоже была. Были ещё переходные варианты К202 с еденичкой. http://old-details.ru/?p=1402 |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 19-11-2016 13:05 | ||
Тут тоже не видно микросхем под компаундом У меня была мысль, что может на ранних экземплярах какой-то импорт стоит. А потом заменили на гробоватые отечественные... |
|||
|
mretro администратор Группа: Администраторы Сообщений: 8045
|
Добавлено: 19-11-2016 14:15 | ||
|
1 ряд: К04АФ002 - К04УР029 - К04УР029 2 ряд: К04УР030 - К202УР2 - К04ХК007 3 ряд: К202УР1  |
|||
|
B0bf магистр Группа: Участники Сообщений: 1307
|
Добавлено: 19-11-2016 14:29 | ||
ФНЧ-1 и ФНЧ-2,77г.  04-е,ПС021,ДС001 (разные корпуса),КН009,УВ037.  230ИП1 и К210ЛЕ2А.  СК.001 и ГГ.009,теперь у меня.  Ну и до кучи хитрый стабилизатор STK5333S от Самсунга.
|
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 19-11-2016 14:44 | ||
Спасибо за фото уважаемый mretro.Вот и КФ174УР4(в составе К202УР1) нашлась.
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 19-11-2016 15:23 | ||
А можете подробнее о бескорпусной ИС рассказать и фотки покрупнее сделать? Уж больно странно она выглядит. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 19-11-2016 15:28 | ||
Ох, СК шикарна! Давно хочу себе что-нибудь подобное в коллекцию
|
|||
|
mretro администратор Группа: Администраторы Сообщений: 8045
|
Добавлено: 19-11-2016 16:41 | ||
Той что в 3-ем ряду в центре? Кроме децимала ЩТ7.102.033 более никаких данных на неё нет. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 19-11-2016 17:28 | ||
|
Если есть возможность, сделайте пожалуйста крупные фото ее кристалла без крышки тары и сзади, где маркировка на таре. Под микроскопом смотреть не пробовали? |
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 19-11-2016 23:37 | ||
Почему хитрый? Достаточно простой (схемно) стабилизатор на 3 напряжения (5,1V 1A; 6V 1A; 15V 1A) с функцией on/off |
|||
|
лидокорк мастер Группа: Участники Сообщений: 713 |
Добавлено: 19-11-2016 23:53 | ||
Если не ошибаюсь-1419УД1. |
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 20-11-2016 00:05 | ||
|
Вряд ли, 1419УД1 современная микросхема, здесь что-то старенькое на пляте, что-то из 7хх - серии PS. Виноват, сделал скоропостижные выводы. Не поленился, нашел даташит на 1419УД1 и там это самое, даже внизу номер тары совпадает   |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 20-11-2016 01:55 | ||
|
Очень любопытный экземпляр! Было бы крайне интересно под микроскопом кристалл глянуть...
|
|||
|
Pedro гигант мысли Группа: Участники Сообщений: 4411 |
Добавлено: 20-11-2016 02:08 | ||
Микроскоп скажет примерно следующее http://ic-info.ru/upload/iblock/ef4/1419%D0%A3%D0%941.pdf |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 20-11-2016 02:14 | ||
|
Да, понимаю, но все же лично мне было бы интересно Тем более я никогда еще о таком построении ОУ не слышал. Спасибо всем за инфо кстати!
|
|||
|
mretro администратор Группа: Администраторы Сообщений: 8045
|
Добавлено: 20-11-2016 11:08 | ||
Спасибо, ув. лидокорк за опознание! |
|||
|
mretro администратор Группа: Администраторы Сообщений: 8045
|
Добавлено: 20-11-2016 11:08 | ||
У меня нет микроскопа. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 20-11-2016 20:15 | ||
201ПН1:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 22-11-2016 12:46 | ||
И23.089.050: 04КП022:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 24-11-2016 16:40 | ||
К8А3УП1: ПА006:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 03-12-2016 21:52 | ||
|
Когда-то давно в теме Колбасника я спрашивал любую информацию про совершенно неизвестные серии 806- и 807. Даже выкладывал фото экземпляров и блочка с их применением. Попалось еще одно изделие с 8УС061 внутри.   Однако вопрос по данным сериях так и остается до сих пор открытым... |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 08-12-2016 14:40 | ||
|
Корпус гг4.877.062 производства Авангард. Подскажите пожалуйста его более привычное название...   (Если вдруг кому нужны такие корпуса, пишите на почту, есть много, договоримся) |
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 08-12-2016 15:28 | ||
| Вроде 157.29-2 | |||
|
Electricman мастер Группа: Участники Сообщений: 542
|
Добавлено: 08-12-2016 16:09 | ||
|
Хорошие корпуса.
|
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 08-12-2016 22:19 | ||
Это по старому стандарту. А по новому 1203.29-1. Вообще надо видеть дно снизу, т.к. бывает, что вывод от корпуса отсутствует.
Мне нужны корпуса типа 153.15-1 (1206.15-1) и 155.15-1 (1207.15-1). А эти не знаю, может на будущее. Буду думать. |
|||
|
kolosov мастер Группа: Участники Сообщений: 537 |
Добавлено: 11-12-2016 11:38 | ||
|
Это тоже вроде ГИС? 04УД021  |
|||
|
siriys мастер Группа: Участники Сообщений: 580 |
Добавлено: 11-12-2016 20:08 | ||
Вот такие ГИСы от древнего видака попались.
|
|||
|
koltsun мастер Группа: Участники Сообщений: 637
|
Добавлено: 12-12-2016 01:20 | ||
Это обычно пассивные LC фильтры ... если интересны внутренности , этот компаунд хорошо размягчается димексидом. |
|||
|
Pedro гигант мысли Группа: Участники Сообщений: 4411 |
Добавлено: 12-12-2016 01:31 | ||
|
Есть определенное сходство с фильтрами Б12 от ВМ-12 |
|||
|
siriys мастер Группа: Участники Сообщений: 580 |
Добавлено: 12-12-2016 13:13 | ||
|
Спасибо за информацию ув.koltsun но видимо это другой компаунд он не размягчается димексидом к сожалению. Да сходство есть ув.Pedro точнее один к одному
|
|||
|
virtradioK Гость |
Добавлено: 12-12-2016 22:01 | ||
да. в видеокамерах стояли такие. у меня таких камер несколько осталось. правда цвет белый |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 18-12-2016 19:15 | ||
Остатки собственного микроэлектронного производства института, где я работаю...
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 21-12-2016 15:03 | ||
|
228КН1. Ранее не встречалась мне. Интересно, чем отличается от 284кн1?
|
|||
|
Pedro гигант мысли Группа: Участники Сообщений: 4411 |
Добавлено: 21-12-2016 15:31 | ||
|
всем, кроме корпуса http://nauchebe.net/2011/08/serii-228-k228/ |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 21-12-2016 15:53 | ||
|
Спасибо! ГИС будет вскрыта посмотрим на начинку
|
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 22-12-2016 16:42 | ||
Любопытно, что у К202УР2 на два вывода больше.
|
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 22-12-2016 20:38 | ||
|
Вроде трёх выводов. 7.---контур для упч 9.---земля 25.---земля Схема из журнала РАДИО соответствует К202УР2(двух транзисторный упч)   У К04УР030 другая схема входного УПЧ.УПЧ у неё на одном транзисторе. У К04УР030 исключили две земли(9,25)и вывод 7 за ненадобностью. |
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 22-12-2016 21:32 | ||
По поводу вывода-7 у К202УР2 предполагаю что должно быть так.
|
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 23-12-2016 08:42 | ||
Спасибо! |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 23-12-2016 13:31 | ||
некая ГТП5
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 23-12-2016 13:34 | ||
|
Уж не драйвер ли термопечатающей головки? На платке есть надпись ГТП = Головка ТермоПечатающая... Под крышкой наверняка гора ключей в интегральном или частично дискретном исполнении. |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 23-12-2016 17:29 | ||
Есть такая версия, угу... |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 25-12-2016 18:44 | ||
|
Из относительно стареньких: 2ГС191, 1973г с еще старым логотипом Рижского завода:  К2ТР171Б и 2ЛП173 1972г:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 03-01-2017 21:08 | ||
284УД2, 1975г, ВП. Вроде как эта серия с приемкой не так часто встречается...
|
|||
|
kolosov мастер Группа: Участники Сообщений: 537 |
Добавлено: 05-01-2017 08:14 | ||
Странные ГИС выложили на Ау, я в таком исполнении еще не видел:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 05-01-2017 12:27 | ||
| Некие усилители СВЧ. | |||
|
B0bf магистр Группа: Участники Сообщений: 1307
|
Добавлено: 05-01-2017 13:12 | ||
Широкополосные малошумящие усилители в гибридно-интегральном исполнении М421166-1, М421166-2, М421166-3, М421166-4 ТУ 11-БШ2.030.345-92, SU Отсюда |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 15-01-2017 02:30 | ||
Провел тут некоторые изыскания по теме изделий с маркировкой УП031 (фото с сайта Клапы) и УК013 (фото взято с этого форума):  Данные изделия применялись на платах усилителей вертикального отклонения осциллографов С1-115 и С1-122 (возможно где-то еще):  Схема данной платы (данные изделия подписаны мною) и ее сборочный чертеж:   Как видно, на схеме раскрыто строение данных изделий, что наводит на мысль, что это ГИС, а не монолитные схемы. Что интересно, в перечне элементов на данную плату микросборки обозначены только номерами ТУ, но что еще важнее - дано их функциональное назначение. Итак: УК013 - это усилитель-перемножитель по ТУ ГВ5.030.056 УП031 - это усилитель-предоконечный по ТУ ГВ5.030.057 Подробно о назначении и принципе работы всей платы можно почитать в описании ее:  Теперь бы заиметь по экземпляру на вскрытие и тогда можно было окончательно закрыть вопрос о строении данных, весьма необычных внешне, ГИС.
|
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 15-01-2017 12:33 | ||
| Отличное расследование уважаемый lalka.Спасибо.Всё себе сохранил. | |||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 15-01-2017 13:14 | ||
| Очень похожи на микросхемы для осциллографов от Tektronix | |||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 15-01-2017 14:56 | ||
|
Не удивлюсь, если наши их подсмотрели
|
|||
|
Чёрный сталкер магистр Группа: Участники Сообщений: 1411 |
Добавлено: 15-01-2017 15:25 | ||
Наши не то чтобы микросхемы "подсмотрели", а вообще всю серию С1-91/115/122 со сменниками, включая конструктив не то чтобы корпуса, а даже ручек управления . Надо заметить, у Tektronix сменников к базовым блокам в разы больше. Если не ошибаюсь, передрали Tektronix-7613
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 17-01-2017 02:11 | ||
Экземпляр из ранних: 1МД45, 1969г:
|
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 17-01-2017 13:48 | ||
2ЛП022 |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 22-01-2017 02:43 | ||
204ТК1 - старая 1970г и свежее - 1978г:
|
|||
|
Psix84 вошел во вкус Группа: Участники Сообщений: 178 |
Добавлено: 26-01-2017 16:00 | ||
Немного импорта    у усилителя один канал в пробое... |
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 26-01-2017 19:47 | ||
Хорошие гибридки: STK403-120 это на сегодня один из самых популярных УНЧ для самодельщиков. STK6713 и SI-7300A драйвера шаговых двигателей и вряд ли пригодятся. Поздновато Ваши фото появились, лет бы десять назад.
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 02-02-2017 22:58 | ||
|
Определенно один из любимых экземпляров в коллекции: МИГ-1-02В, 1968г, КБ Староса
|
|||
|
Rumata вошел во вкус Группа: Участники Сообщений: 298 |
Добавлено: 02-02-2017 23:16 | ||
Тоже немного импорта:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 02-02-2017 23:22 | ||
| Первая любопытна. Есть ли возможность получше отснять начинку и посмотреть под микроскопом кристаллы? | |||
|
Rumata вошел во вкус Группа: Участники Сообщений: 298 |
Добавлено: 02-02-2017 23:29 | ||
|
Постараюсь. Микроскопом не располагаю, но сделаю, что возможно. Пока получилось только так:  |
|||
|
koltsun мастер Группа: Участники Сообщений: 637
|
Добавлено: 03-02-2017 01:02 | ||
я думаю там ничего особо интересного ..тесловская гибридка из ТТЛ логики.
|
|||
|
Rumata вошел во вкус Группа: Участники Сообщений: 298 |
Добавлено: 03-02-2017 23:19 | ||
| Ув. koltsun, благодарю за предоставленную информацию. | |||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 05-02-2017 02:02 | ||
С1155.УП1 1982г, опытная: + Бирка с номером ТУ:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 07-02-2017 20:07 | ||
04ПФ15 + бирка с упаковки:
|
|||
|
kolosov мастер Группа: Участники Сообщений: 537 |
Добавлено: 08-02-2017 21:16 | ||
Фото с "Онлайнера" ГИС отдают за копейки, правда бу.
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 09-02-2017 02:13 | ||
04УП24:
|
|||
|
Psix84 вошел во вкус Группа: Участники Сообщений: 178 |
Добавлено: 13-02-2017 20:52 | ||
С платы АЦП (скорее всего от рентгена).
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 15-02-2017 13:20 | ||
|
С1.153.УП1, Авангард, 1998 год Опытная! Хотя до этого при СССР уже была вполне себе серийная. Восстановили производство после развала начала 90-ых?
|
|||
|
Михаил68 вошел во вкус Группа: Участники Сообщений: 137 |
Добавлено: 15-02-2017 16:17 | ||
Из видеомагнитофона.    |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 19-02-2017 18:19 | ||
04ФН1, 1998г, Опытная. На сайте у Клапы есть она же более ранняя и вовсе не опытная, так что полагаю, тут такая же ситуация, как и с С1.153.УП1, которую я выше показывал. |
|||
|
N мастер Группа: Участники Сообщений: 990
|
Добавлено: 19-02-2017 18:57 | ||
|
"Опытная" деталь могла (и сейчас может) появиться на любом этапе серийного производства. Хоть через 20 лет после его начала. И означает это, что деталь предназначена для испытаний в связи с какими-либо изменениями в конструкции. И не предназначена для поставки заказчику. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 19-02-2017 19:10 | ||
Учитывая, где я их все взял, с этим могу поспорить... |
|||
|
exp TV пришел поспрашивать Группа: Участники Сообщений: 32 |
Добавлено: 19-02-2017 19:40 | ||
|
микросхема , скорее всего гибридка 18 х 36мм по пластмассе сделана так же как стк санкен расковыривать не стал , может кому нужна в коллекцию https://yadi.sk/i/X21-voYk3EGKp5 |
|||
|
N мастер Группа: Участники Сообщений: 990
|
Добавлено: 19-02-2017 19:49 | ||
Взять вы их могли откуда угодно, хоть со стола представителя заказчика. Но это никак не отменяет назначения этих микросхем: отработка конструкции, проверка конструктивных изменений. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 20-02-2017 13:10 | ||
К278УИ2, Гириконд, довольно ранняя - 1977г. Когда вообще они появились?
|
|||
|
mretro администратор Группа: Администраторы Сообщений: 8045
|
Добавлено: 20-02-2017 13:48 | ||
Полагаю, что годом-двумя ранее. Разрабатывались под "Электронику Ц430", а она начала выпускаться в 1977 году. |
|||
|
1А2В3В главный по тарелочкам Группа: Участники Сообщений: 2119 |
Добавлено: 20-02-2017 15:44 | ||
Набор транзисторов 219НТ2:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 01-03-2017 19:35 | ||
04КН20 с такой же, как и выше историей с опытностью: И вариант с вот такой маркировкой:
|
|||
|
Mick_NC вошел во вкус Группа: Участники Сообщений: 125 |
Добавлено: 01-03-2017 23:51 | ||
|
Глядя на это вспоминается песня: "Районы, кварталы, жилые массивы..." 211 во всей красе (дешифратор самолётного дальномера СД-67)       |
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 02-03-2017 01:15 | ||
Да, красота. Жаль, что эту песню больше уже не поют...
|
|||
|
Loran-C знающий Группа: Участники Сообщений: 411 |
Добавлено: 09-03-2017 01:38 | ||
Попалась такая микрушка, без крышки. Сделал стереопару  Смотреть можно с помощью программы stereophotomaker. Она позволяет просматривать как с помощью двухцветных очков, так и разными средствами 3Д видео. Стереоизображение масштабируется. Но можно и просто глазами - слева фото для правого глаза, справа - для левого. Фото большие - больше 2 мег. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 09-03-2017 01:45 | ||
Что-то из серии вот таких ЦАПов похоже:
|
|||
|
Loran-C знающий Группа: Участники Сообщений: 411 |
Добавлено: 09-03-2017 01:51 | ||
На подложке снизу написано карандашом Р18 и номер
|
|||
|
Loran-C знающий Группа: Участники Сообщений: 411 |
Добавлено: 09-03-2017 02:01 | ||
  Есть плата, на которой она стояла и там ещё такая же, но с номером 736029 |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 09-03-2017 11:48 | ||
А можно фото платы целиком? Известно ли, откуда она?
Если будете вскрывать, с интересом посмотрим на начинку Зы: Данная тема все же больше для демонстрации целых ГИС, все, что вскрытое, лучше выкладывать сюда: http://kxk.ru/dustyattic/v1_647735_123_.php |
|||
|
Loran-C знающий Группа: Участники Сообщений: 411 |
Добавлено: 10-03-2017 22:47 | ||
    Откуда плата неизвестно, похоже ЦАП или АЦП |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 17-03-2017 17:45 | ||
432ЕП1 ОСМ, 1988г: У меня вопрос: а есть у кого что по этой микросхеме и по всей серии 432? В чем отличие этой серии от 286-ой? |
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 18-03-2017 01:09 | ||
Серия 432 якобы спецстойкий вариант серии 286. Состав серии: 432ЕП1 Регулирующий элемент стабилизатора на параллельных транзисторных структурах 60 В, 5 А 432ЕП2 Составной регулирующий элемент стабилизатора на параллельных транзисторных структурах 60 В, 5 А 432ЕП3 Два токовых ключа на 5 А каждый с остаточным напряжением менее 1.2 В 432ЕП4 Два токовых ключа на 5 и на 1 А с остаточным напряжением менее 3 В 432ЕП5 Два токовых ключа на 1 А каждый с остаточным напряжением менее 1.7 В 432КТ1 Токовый ключ на 3 А 432КТ2 Токовый ключ на 5 А Изначально предназначалась для совместного использования со 145 серией. Ныне с серией 1145. Абсолютно тривиальные неинтересные микросхемки с весьма посредственными по нынешним временам электрическими параметрами. Возможно военным они кажутся интереснее, впрочем, обычно у них нет выбора...
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 18-03-2017 17:08 | ||
|
Спасибо за информацию! Но смущает вот это:
145-ая же серия для калькуляторов и часов. Тут точно нет ошибки? |
|||
|
koltsun мастер Группа: Участники Сообщений: 637
|
Добавлено: 18-03-2017 20:19 | ||
Возможно 142. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 21-03-2017 01:20 | ||
2ЛБ115, 1972г:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 28-03-2017 13:41 | ||
|
Очень любопытный экземпляр из ранних: 2МД3, Ангстрем, 1969г, Звезда - вроде как ВП.
|
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 28-03-2017 13:51 | ||
2ЛС032 |
|||
|
собиральщик Гость |
Добавлено: 29-03-2017 09:46 | ||
|
ВСем привет вот зашел на огонёк блин-блинский столько оказывается пропустил
|
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 29-03-2017 14:37 | ||
|
Не пропадай надолго
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 03-04-2017 12:47 | ||
|
828КТ1 из довольно ранних - 1975г и 828КТ2 ОСМ 1986г. Корпус заметно упростился со временем
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 05-04-2017 14:17 | ||
Платка с М002УИ1 и М004КТ1:
|
|||
|
B0bf магистр Группа: Участники Сообщений: 1307
|
Добавлено: 05-04-2017 15:02 | ||
|
Ну надо-же,разница в дате почти 30 лет,а выглядят как близнецы.
|
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 05-04-2017 16:01 | ||
| Может при маркировке ошибка, вместо 80 написали 08 ? | |||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 05-04-2017 16:36 | ||
| Тоже обратил внимание. Думаю, просто ошибка при нанесении маркировки. | |||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 11-04-2017 17:34 | ||
248УР1, Авангард, 1975г:
|
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 13-04-2017 02:04 | ||
Микросборки генераторов Г5-78, Г5-85... Из всего перечня м/сборок этих генераторов, здесь не хватает ...121-й, выходного усилителя Г5-78...      |
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 14-04-2017 05:36 | ||
Вот и недостающая на фото выше микросборка генератора Г5-78 - ГВ5.084.121 - выходной усилитель :
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 19-04-2017 19:41 | ||
2ГФ484 1975г: 2ПН151 1976г:  263УИ1:
|
|||
|
Antoncov пришел поспрашивать Группа: Участники Сообщений: 20 |
Добавлено: 20-04-2017 16:26 | ||
Что-то "именное". |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 20-04-2017 16:35 | ||
|
Ох...ть габарит! Такое просто доктор прописал вскрывать
|
|||
|
Antoncov пришел поспрашивать Группа: Участники Сообщений: 20 |
Добавлено: 20-04-2017 17:16 | ||
|
Жалко.Была-бы пара... А вот вскрытый блок управления ферритовым ПЗУ.   |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 21-04-2017 08:54 | ||
| Могучая штука... | |||
|
1А2В3В главный по тарелочкам Группа: Участники Сообщений: 2119 |
Добавлено: 26-04-2017 19:09 | ||
Попалась гибридка выполненная в редком корпусе: Вид с заду.  Вид покрупней микросхемы и крышка:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 26-04-2017 19:48 | ||
|
Корпус напоминает таковой у 250-ой серии: http://155la3.ru/k250.htm Возможно что-то опытное из этой серии, а может и вообще что-то частное, просто корпус позаимствовали
|
|||
|
1А2В3В главный по тарелочкам Группа: Участники Сообщений: 2119 |
Добавлено: 27-04-2017 00:02 | ||
Да, корпуса похоже однотипные, но штампы для изготовления были разные. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 28-04-2017 01:06 | ||
|
Очередные проделки с опытностью и снова с Авангарда. 290УР1 1974, 75 , 76 годы - не опытные и вдруг 1977г - опытная!   А с 1978г снова не опытные (фото с сайта Клапауция):
|
|||
|
hardegor мастер Группа: Участники Сообщений: 813 |
Добавлено: 28-04-2017 08:59 | ||
Теоретически, любое изменение технологии производства или схемы требует провести испытания по полной программе, вот и выпускают опытные экземпляры на каждый чих, особенно если заказчик упертый. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 02-05-2017 00:35 | ||
К816УД2А, 1980г: К218ЛН1 и ЛН3:  75АП002:
|
|||
|
siriys мастер Группа: Участники Сообщений: 580 |
Добавлено: 06-05-2017 12:11 | ||

|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 11-05-2017 19:10 | ||
2ЯП431 1976г:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 22-05-2017 13:26 | ||
КУН037А 1990г:
|
|||
|
siluan пришел поспрашивать Группа: Участники Сообщений: 17
|
Добавлено: 22-05-2017 22:27 | ||
Давно хотел спросить что за эмалью их покрывают? |
|||
|
kolfs вошел во вкус Группа: Участники Сообщений: 176 |
Добавлено: 22-05-2017 22:38 | ||
|
Эпоксидная, для обволакивания. |
|||
|
siluan пришел поспрашивать Группа: Участники Сообщений: 17
|
Добавлено: 22-05-2017 22:44 | ||
А такая в продаже есть или это для военки? |
|||
|
kolfs вошел во вкус Группа: Участники Сообщений: 176 |
Добавлено: 23-05-2017 01:43 | ||
| Думаю это один из сортов обычной эпоксидной смолы с добавками пигмента. | |||
|
alex19860812 вошел во вкус Группа: Участники Сообщений: 286
|
Добавлено: 24-05-2017 00:06 | ||
| Скорей, с каким-нибудь наполнителем, в виде мелкодисперсного порошка. При раскалывании некоторых гибридок 224 серии было видно, что в компаунд входит что-то, похожее на очень мелкие песчинки. | |||
|
siriys мастер Группа: Участники Сообщений: 580 |
Добавлено: 27-05-2017 10:31 | ||
  Микросхемка здесь стоит TDA1001BT
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 27-05-2017 12:56 | ||
04ИК001 похоже помимо полимерно-металлического корпуса зеленого цвета выпускалась и просто в металле: Вот думаю, стоит ли вскрывать...
|
|||
|
siriys мастер Группа: Участники Сообщений: 580 |
Добавлено: 27-05-2017 15:59 | ||
Жалко такую красоту вскрывать, вот если второй экземпляр найти тогда можно
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 01-06-2017 12:53 | ||
Интересный экземпляр: Л25А, 1974г: Была в кучке с 828КТ1, так что возможно данная ГИС - ее ранний вариант. |
|||
|
hardegor мастер Группа: Участники Сообщений: 813 |
Добавлено: 01-06-2017 22:09 | ||
Автор выложил новую разработку: И там, дальше немного подробностей написал. |
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 02-06-2017 15:30 | ||
| Фото не открывается, пишет "неправильная ссылка" (лишняя первая буква в адресе), при исправлении переход на форум electronix.ru без фото | |||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 02-06-2017 15:33 | ||
|
Аналогично. Ув. hardegor , если можете, выкачайте оттуда фото в полном размере и перезалейте через любой фотохостинг сюда пожалуйста. |
|||
|
hardegor мастер Группа: Участники Сообщений: 813 |
Добавлено: 03-06-2017 10:04 | ||
Как ни странно, у меня всё открывается.... Вот залил(savepic.net почему-то неправильно формирует BB-ссылку):  Исходное сообщение https://electronix.ru/forum/index.php?showtopic=141684&view=findpost&p=1501622 |
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 03-06-2017 11:03 | ||
| Скорее всего Вы там зарегестрированны, вот у Вас автоматом и открывается. | |||
|
drapieznik гигант мысли Группа: Участники Сообщений: 7902
|
Добавлено: 03-06-2017 13:33 | ||
| однозначно нужна регистрация. | |||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 06-06-2017 13:30 | ||
|
Подборка ГИС серии 240. Вопрос такой: все стоит вскрывать или выборочно?
|
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 13-06-2017 14:01 | ||
Вот что нашёл из описания 224/425 серий "3.10 Для герметизации микросхем К224ФН2 использовать компаунд вязкостью 27-32 мм. 3.11 Для микросборок с конденсаторами К53-37 применять компаунд ЭОК вязкостью 39-40 мм. ... 5.8 Допускается для герметизации микросхем использовать компаунд Ф047-1 по ТВО 028 312 TK, ТВО 028 312 МК, ТВО 308 211 TK, ТВО 342 911 TK, ТВО 028 001 ТУ." |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 13-06-2017 14:55 | ||
Жаль, здесь аналоговых нет, для полноты картины. КМК, можно взять какой-нибудь корпус 85 года, и 89го. Для сравнения, вдруг чего изменилось Регистры, к примеру.
|
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 13-06-2017 14:58 | ||
Не зря же мне казалось, что всё в этом мире не ново
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 13-06-2017 15:09 | ||
А много ли их было? Я имел дело только с 2ут402, фото вскрытой есть у вас на сайте; и видел к2кт402 также у вас вскрытая уже есть.
6 из показанных выше вскрыл: лд1, ил1б, ир1а, ла1в, ла2 и ла6в.
|
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 13-06-2017 17:33 | ||
еще 2ут401, 2ен401, 2са401, 2кт401, 2кт403-405... едва ли не больше, чем логических
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 27-06-2017 13:16 | ||
04ИЕ001 1991г - Омский радиозавод им. Попова и 2000-ые (что уже удивляет, тк не думал, что их еще делают) с неизвестным лого.
|
|||
|
ingOK мастер Группа: Участники Сообщений: 888 |
Добавлено: 27-06-2017 13:52 | ||
Как и следовало ожидать, это всё тот же Омский радиозавод им. Попова, только "вид с боку":  Радиозавод имени Попова, тогда больше предпочитавший именоваться РЕЛЕРО, использовал в то время другой логотип — "трехслойную" заглавную латинскую R. |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 29-06-2017 17:34 | ||
К2ЛП1
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 04-07-2017 12:07 | ||
М2ППМ0031 с разными логотипами:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 14-07-2017 14:34 | ||
275ЕН7Б:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 16-07-2017 20:08 | ||
|

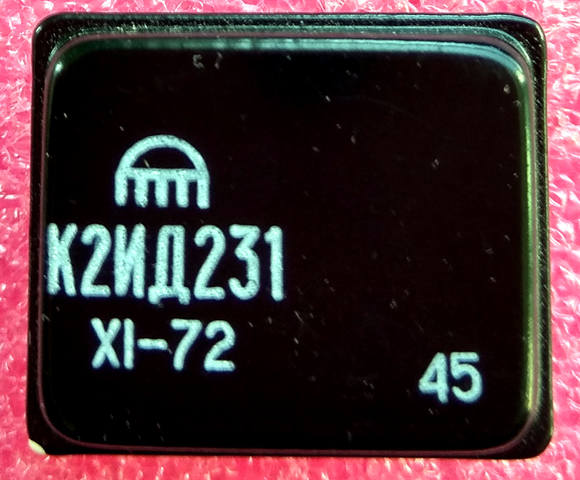

Довольно любопытный экземпляр, в первую очередь своим возрастом: 2ИЕ231, Вента, 1970г!
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 24-07-2017 01:11 | ||
04УЕ006: 8КП1:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 25-07-2017 16:29 | ||
Тг5.435.046: Тг3.420.002:
|
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 25-07-2017 18:32 | ||
Такое же ТУ у 04КП001 |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 26-07-2017 14:10 | ||
|
Смотрел я материалы на 240ИМ1. По идее, её старое название - 2ИС401. Но получается странная загогулина... Следите за руками. Первая точка - Электронстандартовский талмудЪ 1976 года.  Сумматор на три разряда, с контролем информации. Запомним. Следующий шаг. Справочник Тарабрина, 1977 год:  В нём она уже поименована "сумматор на 2 двоичных разряда". WTF? Ну ладно, кто-то скажет - что два разряда, что три, всё где-то рядом, "сэм-восэм" Но ведь и цоколёвка не сходится, хотя внутренности одни и те же! Взять, к примеру, выход из середины, в версии 76 года это нога 10, а у Тарабрина - 34. А 34 (и 35) вход в старой версии вообще не имеет аналогов на поздней схеме, те межсоединения вообще ко входам не подключены... Последнее уже не так интересно, 240ИМ1 в книге 1981 года. Здесь то же самое, Тарабрин лишь нетворчески поменял шапку над схемой под новое название.  Но в целом, чему верить-та? "В чём правда, брат?" В каких-либо иных справочниках я внутренних схем не нашёл, более сравнить не с чем... |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 26-07-2017 14:15 | ||
|
Уважаемые форумчане, а давайте например по гибридкам остановимся на какой-то одной теме? Например на этой: http://kxk.ru/dustyattic/v1_911904_11_.php |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 26-07-2017 16:15 | ||
В которую будут складывать вообще все гибридки, не только наши, и плюс вообще все что угодно похожее? Как решит сообщество и/или админ, конечно. Но лично моя точка зрения - огромные хаосные темы "про всё на свете" это зло, погибельное место для информации. Лучше когда она структурирована. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 26-07-2017 16:38 | ||
А чем эта тема не подходит под складывание всех гибридок и похожего - "Отечественные микросборки и микромодули"?
Для импорта есть отдельная тема, если кто-то не хочет импорт класть только в нее, то причем тут сам факт наличия еще одной темы по ГИС?
Ну тогда по вашей же логике должна быть четко одна тема по гибридкам, тема по монолитным схемам, по лампам, резисторам и тд... Я тоже только за! Но тем по ГИС уже как минимум две (это если не копаться на более ранних страницах форума). И что тут делать? В чем их принципиальная разница? Мое предложение к руководству - объединить две данные темы в одну и назвать ее например "Все по отечественным микросборкам, ГИС и похожим изделиям (кроме микромодулей)".
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 27-07-2017 13:22 | ||
ККН012, вроде как с какой-то радиостанции: 304ИД1АВ:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 31-07-2017 12:36 | ||
2.215.026: 3.086.014 и 015:  Если кто сталкивался с такими или что-то знает, буду благодарен за любую информацию! |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 02-08-2017 15:45 | ||
Может в опознании 3.086.014 может помочь вот это фото (скачано с Радиокота еще давно)?
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 03-08-2017 12:28 | ||
Это ГИС из состава С1-124. Я уже открывал, фото можно найти в прозекторской или у Клапы: http://155la3.ru/i23_089_050.htm |
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 05-08-2017 13:15 | ||
Увидел в Митино вот такие платки с ГИС:   |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 05-08-2017 18:06 | ||
Ув. kolbasNIC , я надеюсь, вы их купили например на вскрытие? Это платы космического назначения походу дела...
|
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 05-08-2017 20:45 | ||
Нет, уважаемый lalka, не купил. Во первых я спешил и не было хозяина (платки лежали в ящиках на полу, так сейчас модно в Митино), а во вторых чего там можно внутри интересного найти? Особенно космического назначения практического применения иметь уж точно не могут. Уверен, что никуда эти платы не делись и их еще можно отыскать. Это на 3 этаже в одном из трех коротких коридорчиков угловой ларек, Номер старался запомнить, но память не удержала; или 557, или 562. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 05-08-2017 22:17 | ||
|
Очень жаль, что не купили По вашей логике - "чего там можно внутри интересного найти" - можно сказать, что и в 90% выкладываемых тут вскрытых ГИС и ИС ничего интересного и нового нету, но вот не открыв эти девять, не наткнешься в итоге на ту десятую, что окажется интересной и красивой внутри! Да и вообще кому как - лично мне интересно вскрытие любых ГИС, потому что в этом есть некий элемент неожиданности, неизведанности, открытия, ожидание чего-то нового и интересного Насчет практического применения вообще странно слышать: вы же прекрасно знаете, что тут форум в первую очередь коллекционеров, а значит подавляющее большинство показываемого априори не имеет практической ценности... За практической ценностью надо идти на форумы радиолюбителей... |
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 06-08-2017 02:22 | ||
Увы, мне не удалось сохранить такую непосредственность восприятия и разглядывать довольно похоже сделанные детальки скучновато. Но это лучше, чем ничего и я не отказываюсь покупать или фотографировать для других, просто в этом случае не получилось.
|
|||
|
drapieznik гигант мысли Группа: Участники Сообщений: 7902
|
Добавлено: 06-08-2017 11:35 | ||
что то вы слишком снизили нашу планку, уважаемый Александр lalka... В вашем понимании коллекционер это эдакий далекий человек от предмета своих вожделений? Здесь есть люди которые коллекционируют лампы, реле, микросхемы.. Здесь под иными ипостасями те же самые ломовики из Сферы.. Здесь и просто былые радиолюбители в узком понимании слова, которым интересно заглядывать в тему например Виталия thin-а - преимущественно из чувства ностальгии, наверное... Есть и люди которые собирают информацию для сборников документации.. Среди них всех есть люди, которые в прошлом в той или иной степени (с профильным образованием или без оного) занимались радиотехническим конструированием. Коллекционеров в узком понимании слова здесь мало.. То что бывшие активные радиотехники которые здесь "обитают", и не представлены скажем на радиотехнических форумах, или ремонтных типа "монитор.ру", - указывает чаще всего на смену профессиональных приоритетов. Я например в коллекционировании "для себя" не вижу смысла: на мой взгляд если что то собирать, то для того чтоб потом либо это здать в музей где другие систематизируют, либо собирать и делать выводы, приобщать к прочим источникам информации. В основном большинство изделий и компонентов здесь - уже история радиоэлектроники.. А если собирать из принципа "это красиво", или это "моё сокровище".. - после смерти собирателя это просто выбросят на мусорник, или здадут на лом...
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 06-08-2017 19:48 | ||
Тг3.425.001: Тг3.439.000:  Тг3.420.000:
|
|||
|
siriys мастер Группа: Участники Сообщений: 580 |
Добавлено: 08-08-2017 10:52 | ||
Самая маленькая наверное
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 21-08-2017 00:39 | ||
КПП015 1992г:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 22-08-2017 13:18 | ||
К814КН1Б: К816КН1:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 24-08-2017 13:41 | ||
2НК281, 1973г:
|
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 28-08-2017 19:32 | ||
|
Нашлось немного данных на гибридки КМП201УП1, смущает входное напряжение до 1000В, у неё низковольтный вход  КМП201УП1-М1  КМП203УП1  КМП204ФН1  КМП403ЕН1 - КМП403ЕН8  |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 29-08-2017 08:25 | ||
Керамикополимерный корпус, гм? |
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 29-08-2017 11:33 | ||
Так оно уже как несколько лет назад нашлось. Вроде тут же на форуме кто-то выкладывал каталог по приборам, откуда вся эта информация. |
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 29-08-2017 15:31 | ||
| Да, это из каталога по приборам. У меня этих вырезок не было, мне или не попались на форуме, или выложенные фото уже пропали. | |||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 29-08-2017 17:08 | ||
| Если не ошибаюсь, это был отраслевой каталог "Приборы и средства автоматизации. 3.6 Принадлежности, запасные части к электроизмерительным приборам" 1992 года. | |||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 29-08-2017 17:50 | ||
| Он самый | |||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 01-09-2017 19:15 | ||
|
009. Вроде как гетеродин от неких относительно портативных радиостанций.
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 05-09-2017 00:38 | ||
К2УД30, К2УД31, К2УД40:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 08-09-2017 00:50 | ||
286ЕП5:
|
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 08-09-2017 07:13 | ||
| Она полупроводниковая интегральная, так вроде... | |||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 08-09-2017 12:10 | ||
|
Я, кстати говоря, этот вопрос уже задавал - про серии 286, 432 и 828, в частности ув. Колбаснику. Насколько я понимаю, большинство ГИС этих серий состоят из нескольких кристаллов, наверное поэтому их и причислили к гибридным. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 09-09-2017 23:50 | ||
К224ХА6: РГТ 1989г на белой керамике:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 13-09-2017 15:33 | ||
|
КП.008 1999г. вроде как с авионики.
|
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 13-09-2017 15:57 | ||
Интересно, что за керамика, окись бериллия (ВеО)? |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 16-09-2017 15:07 | ||
|
04ХП171. Тоже вроде как с авионики.
|
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 18-09-2017 11:05 | ||
Я скажу даже точнее - от "изделия А-723"
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 19-09-2017 12:33 | ||
Подборочка ГИС 211-ой серии:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 21-09-2017 13:27 | ||
|
Просто в кучке разного попалась... К237УН2:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 26-09-2017 01:42 | ||
М502ЕН1:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 27-09-2017 01:25 | ||
|
829КП1 в двух несколько разных корпусах. Насколько я понимаю, про эту серию вообще ничего не известно, кроме того, что она родом из авионики.  На форуме по приему драгмета ранее засветились фотки некого блока с авионики, в котором просто запредельное количество этих 829КП1 (а также много серии 447). Может кто знает, что это было?     |
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 27-09-2017 11:29 | ||
Вот теперь всё стало ясно ...
|
|||
|
LEON мастер Группа: Участники Сообщений: 639
|
Добавлено: 27-09-2017 17:21 | ||
| есть у меня такие обкусанные платы в виде книжки, но сохранилась там только 829-я серия. Никак все в обменный фонд не подготовлю :( | |||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 29-09-2017 01:46 | ||
275ЕН7А:
|
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 29-09-2017 03:14 | ||
Микросхемы на вскрытие, а платы на опознание.
|
|||
|
LEON мастер Группа: Участники Сообщений: 639
|
Добавлено: 29-09-2017 11:40 | ||
|
Пришлю фото на почту тогда, для форума они не красивые. Там есть децималы, может они помогут Вам чем-то. Из 829-й только КП1, которую уже вскрыли и она там многочисленна, а ХА1 только один штук. Ломать жалко
|
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 29-09-2017 16:17 | ||
|
Усилитель ЭСТОНИЯ 35 016 похоже почти весь на каких-то микросборках сделан. http://rt21.getbb.ru/viewtopic.php?f=36&t=112587  П.С.Инструкция по ремонту.Дороговасто. Крохи по названию микросборок можно выудить.Есть фото. https://osta-ee.postimees.ee/ru/estonia-35u-016s-remondi-kasiraamat-98748597.html?_src=similar_ended2 |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 29-09-2017 17:08 | ||
|
Охлаждение с помощью тепловых трубок и переключатели из измериловки в советском бытовом усилителе? Вот это неожиданно!
|
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 29-09-2017 22:52 | ||
|
Здесь немного видео с разборкой Эстонии 35-016 https://www.youtube.com/watch?v=ihmqFXnVoJ0 и это же здесь http://amatto.ru/watch/ihmqFXnVoJ0 |
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 30-09-2017 00:05 | ||
|
Спасибо slami Посмотрел видео.Микросборки похоже без верхних крышек.Наверное с завода.Торопились. Нарыл там-же не четкую схему.Кое что можно разглядеть.Есть микросборки двухплатные и одноплатные.    КФЕ050---SIP12---фильтр среза ВЧ,НЧ для УЗЧ КУЕ011---SIP12---согласующий эмиттерный повторитель для УЗЧ КУП040---SKDIP24---коррекктирующий усилитель МГ ЗС для УЗЧ КУН044---SIP12---амплитудный огранечитель для УЗЧ КУН045---SIP12---регулятор тембров для УЗЧ КУН047---SKDIP36---предвыходной усилитель УМЗЧ УЗЧ КУМ002---SKDIP24---усилитель индикации СДИ для УЗЧ КНД002---SIP4---диодная сборка для УЗЧ КХК019---SKDIP36---узел защиты УМЗЧ УЗЧ Не разглядел. КЕН012?---SIP12---стабилизатор-? для УЗЧ КЕН013?---SIP12---стабилизатор+? для УЗЧ Интересно кто их делал? ЭЛМИРА? |
|||
|
Pedro гигант мысли Группа: Участники Сообщений: 4411 |
Добавлено: 02-10-2017 16:13 | ||
Блок шифратора ответчика СО-72М, КП1 относятся к коммутатору записи в регистр. От этого такая простота. в документации, вероятно есть и внутренняя схема. |
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 02-10-2017 17:53 | ||
|
Выдернул из паспорта на Эстонию кусочек КУМ002  КХК019  КУП040  |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 03-10-2017 01:38 | ||
214ФН1: 2УС194, 1975г, еще старый логотип Альфы:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 09-10-2017 12:55 | ||
ЦАП-2:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 12-10-2017 14:31 | ||
4МД1, 1967г:
|
|||
|
hardegor мастер Группа: Участники Сообщений: 813 |
Добавлено: 12-10-2017 22:03 | ||
Неизвестная гибридка СН-12,60
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 13-10-2017 00:43 | ||
|
Стабилизатор напряжения вроде как автомобильного назначения. |
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 13-10-2017 01:36 | ||
Скорее малоизвестная. Точно помню, что серия СН была описана в какой-то книжке и даже не в одной. Но в какой не помню.
|
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 13-10-2017 19:37 | ||
Была уже где-то здесь, не помню где. Но сохранилось вот что  |
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 13-10-2017 19:54 | ||
Это у меня есть. Я имел ввиду полноценные справочные данные на всю серию со схемами. Видел такие; примерно одна страничка в какой-то книжке или журнале. А еще попадались краткие данные в табличном виде. И тоже не помню где.
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 14-10-2017 13:41 | ||
Платки с характерными ГИС от передающей телевизионной аппаратуры.
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 17-10-2017 15:00 | ||
К304ИД3В:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 18-10-2017 15:04 | ||
|
Экземпляр поинтереснее. М-ПС-01, 1998г. Логотип производителя поврежден, но слово ДУБНА там точно есть, поэтому предположу, что производитель тот же, что и у вот такой ГИС у Клапауция: http://155la3.ru/m_hp_02.htm Приславший ее человек сказал, что она "из прибора "Приемник тональных рельсовых цепей". Не знаю, насколько это верно...
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 20-10-2017 19:10 | ||
С1153КН3 опытная: С1151КН4 опытная:  Что такое "БГ" на них обеих? |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 23-10-2017 15:40 | ||
|
Такая вроде раньше не встречалась - 1ММ4, Ангстрем, 1966г. Маркировка к сожалению сильно потертая...
|
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 23-10-2017 15:55 | ||
2НД021 |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 25-10-2017 12:35 | ||
"Логодецимал" Марийского машиностроительного завода |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 26-10-2017 12:49 | ||
|
Некая МГ6-3. Необычно крупный шрифт маркировки.
|
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 26-10-2017 14:01 | ||
04ХК005, как ни странно мне встретилась впервые, хотя сама по себе серия не так уж редкая
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 29-10-2017 19:05 | ||
М013КТ1: М5113ЕН1-М1:  Мне вот интересно: откуда вообще взялись все эти странные названия серий по типу показанных в этом посте ГИС? |
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 29-10-2017 19:52 | ||
Регулируемый, двухполярный стабилизатор, в приборе А566 на таких собраны стабилизаторы +15В/-15В. |
|||
|
Mick_NC вошел во вкус Группа: Участники Сообщений: 125 |
Добавлено: 31-10-2017 20:05 | ||
04ХП171 с "рукописным" названием и её напарница 04ХП170   И вся красота в сборе  |
|||
|
arbe зашел на огонёк Группа: Участники Сообщений: 3 |
Добавлено: 31-10-2017 20:41 | ||
|
LeCroy HVV200. Аттенюатор из осцилла LeCroy 9400 с битым высокоомным входом (50-омный вход в порядке). Посоветуйте, как открыть. Похоже на керамический корпус залитый эпоксидкой. Феном грел (на 450 градусах), не помогло. Может её в растворе диметилсульфоксида с каким-нибудь растворителем искупать? Интересно, что там внутри!
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 01-11-2017 01:02 | ||
Красивая у вас плата, ув. Mick_NC ! Может вам известно ее назначение и назначение ГИС на ней? Ув. arbe, полагаю, что ваша ГИС не залита полностью, а крышка лишь приклеена к керамическому основанию. |
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 01-11-2017 01:53 | ||
Боюсь, что её не открыть без поврежден ...Хотя здесь есть настоящие спецы по этим делам, наверняка что-то дельное посоветуют, видимо, просто ещё не увидели это сообщение... |
|||
|
Psix84 вошел во вкус Группа: Участники Сообщений: 178 |
Добавлено: 01-11-2017 10:59 | ||
| Ув. arbe, попробуйте нагреть и сколупнуть. Там вполне всё может быть ремонтопригодно, т.к. бывают самые обычные смд детали припаяны) | |||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 01-11-2017 12:16 | ||
Учитывая, что "Феном грел (на 450 градусах)" - уже большой вопрос А вообще не знаю, как было у LeCroy, но например Тектроникс всегда были знатными любителями ставить заказные кристаллы собственной разработки в том числе в свои же ГИС... Тут может быть тоже самое... |
|||
|
Psix84 вошел во вкус Группа: Участники Сообщений: 178 |
Добавлено: 01-11-2017 13:37 | ||
|
Эпоксидка хрупчает, но сама она не отвалиться - нужно усилие приложить. Насчёт заказных согласен, но такого вида микросборки чаще на стандартных смд видел. |
|||
|
arbe зашел на огонёк Группа: Участники Сообщений: 3 |
Добавлено: 01-11-2017 14:01 | ||
|
Порылся в сети. Многие пишут ацетон эпоксидку размягчает. Буду пробовать "мягчить" в парах ацетона. Провести бы такой эксперимент: эпоксидку в ацетоновую атмосферу поместить и температуру и давление поднять. Как бы в банку и нагреть. Только где банку такую взять, которая атмосфер так 10 держит? Интересно, что ДМСО (диметилсульфоксид, А) и ацетон (диметилкетон, Б) по своей молекулярной структуре одно и то же!
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 01-11-2017 14:09 | ||
Вот только в одном в середине стоит атом серы, а в другом - углерода. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 01-11-2017 19:33 | ||
265УВ3 и К265КН1: 235МП1, ПС1 и УР3:
|
|||
|
Mick_NC вошел во вкус Группа: Участники Сообщений: 125 |
Добавлено: 01-11-2017 20:44 | ||
Документация на блоки где-то была, но, если не изменяет память, схемы на платы только функциональные. |
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 02-11-2017 02:55 | ||
Раньше была у меня скороварка, с предохранительным клапаном. В зависимости от типа клапана, атмосферы 4 можно получить... Но лучше с этим делом не играться - однажды у меня клапан почему-то не сработал, рвануло прилично, сорвало крышку. Повезло, что на кухне никого не было...А если ещё и ацетон... Самоубийство, и до пожара недалеко ...
|
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 02-11-2017 04:00 | ||
Присоединяюсь. Не стоит проводить такие эксперименты. А может не повезти и вместо того, чтобы аккуратно лишиться башки, — стать инвалидом без рук, без ног и без водопроводного краника. Я как-то видел такое в детстве. Обмотанный грязными тряпками инвалид лежал у входа на колхозный рынок в луже из собственных экскрементов и безнадежно мычал на одной ноте: "Убейте меня, люди! Христом Богом прошу! Убейте меня люди..." и т.п. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 02-11-2017 13:47 | ||
|
Похоже все-таки придется пользоваться itimages... С1151.ПУ2:
|
|||
|
arbe зашел на огонёк Группа: Участники Сообщений: 3 |
Добавлено: 03-11-2017 02:05 | ||
У меня пару лет назад с месяц в холодильнике лежавшая пластиковая бутылка с кетчупом в руках бабахнула. Поселились там значит дрожжи и набродили они так, что донышко округлилось. Это меня собственно озадачило и смотивировало взглянуть поближе. Стоило мне только взять сосуд в руку, как тут же сорвало крышку и оставляя за собой недоеденную дрожжами биомассу снаряд под действием реактивной силы устремился метра так на два вперед! Я весь потолок оттирал потом. Хорошо, что не ацетон внутри был... Я извиняюсь за оффтоп, но не мог сдержатся. |
|||
|
Mick_NC вошел во вкус Группа: Участники Сообщений: 125 |
Добавлено: 03-11-2017 18:56 | ||
Плата подавителя помех. Вот все, что есть в описании.   |
|||
|
Mick_NC вошел во вкус Группа: Участники Сообщений: 125 |
Добавлено: 03-11-2017 19:02 | ||
Ранее выкладывал в другой теме.   |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 03-11-2017 19:11 | ||
|
Да, я видел ранее, но 1ММ4 там не видно...
|
|||
|
Mick_NC вошел во вкус Группа: Участники Сообщений: 125 |
Добавлено: 03-11-2017 19:22 | ||
Он?         829КП1 и 447ПУ1 в разных корпусах. |
|||
|
Mick_NC вошел во вкус Группа: Участники Сообщений: 125 |
Добавлено: 03-11-2017 19:24 | ||
Пора мне к окулисту
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 03-11-2017 19:33 | ||
А лишней 829са1 у вас не имеется на вскрытие?
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 04-11-2017 20:51 | ||
26ГФ09 и 26ГФ10:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 08-11-2017 12:46 | ||
Некая 3.485.001-01:
|
|||
|
Mick_NC вошел во вкус Группа: Участники Сообщений: 125 |
Добавлено: 08-11-2017 23:14 | ||
В новых приобретениях шел разговор о 201 серии
Мне попалась какая из них?     201УВ1 - усилитель ШП - ИЖ3.421.002 201УВ3 - усилитель ШП - ИЖ3.421.006 201УВ13 - усилитель широкополосный - ИЖ3.421.013 201ГС91 - ГУН - ИЖ2.210.012-хх 201КН2М - коммутатор ВЧ - ИЖ2.242.012 201ПС3 - кольцевой смеситель - ИЖ3.430.006 201АТ4 - аттенюатор - ИЖ2.243.019 |
|||
|
Mick_NC вошел во вкус Группа: Участники Сообщений: 125 |
Добавлено: 08-11-2017 23:30 | ||
На жаль только в рабочих блоках. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 09-11-2017 00:08 | ||
Вам попалась связная: http://155la3.ru/k201_par3.htm Очень любопытный экземпляр - 201АТ4. Маркировка удивляет, никогда не сталкивался даже на фото. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 11-11-2017 12:56 | ||
К8А2ДИ1 и МИ1: Подскажите, кто их производитель? |
|||
|
Угольщик2 пришел поспрашивать Группа: Участники Сообщений: 71 |
Добавлено: 11-11-2017 13:43 | ||
|
http://www.zeim.ru/ Завод электроники и механики |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 14-11-2017 13:37 | ||
К8А1ПН2:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 16-11-2017 15:00 | ||
04ХА019:
|
|||
|
Mick_NC вошел во вкус Группа: Участники Сообщений: 125 |
Добавлено: 19-11-2017 13:53 | ||
Продолжая тему А-723        |
|||
|
Mick_NC вошел во вкус Группа: Участники Сообщений: 125 |
Добавлено: 19-11-2017 13:59 | ||
,,,
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 19-11-2017 18:46 | ||
|
Мечта вскрывальщика
|
|||
|
Mick_NC вошел во вкус Группа: Участники Сообщений: 125 |
Добавлено: 20-11-2017 22:00 | ||
Мечтаем дальше
|
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 20-11-2017 22:12 | ||
|
В теме Архивы kolbasNIKa , стр. 12 перечень... 04ФЕ001 - 005 - полосовые фильтры, 04ФЕ006 и далее - фильтры ПАВ... |
|||
|
checha главный по тарелочкам Группа: Участники Сообщений: 3077 |
Добавлено: 20-11-2017 23:36 | ||
|
Чешу затылок - а фильтры на поверхностных акустических волнах не могут быть полосовыми?
|
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 20-11-2017 23:57 | ||
| Могут быть полосовые фильтры на ПАВ... Тоже вспоминаю - еще в конце 80-х напылял товарищу с последующей фотолитографией для дипломной работы. Подложка была сапфировая, и большая "гребёнка" получилась... | |||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 21-11-2017 01:00 | ||
ВЫ издеваетесь! Интересно, чей на них логотип? А целиком фото платы с ними можете сделать? |
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 21-11-2017 01:17 | ||
Правая половина (четвертинки концентрических окружностей) напоминает завод радиодеталей Можга, МЭКОН ...
|
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 21-11-2017 10:22 | ||
Это тоже из А-723 ? |
|||
|
ingOK мастер Группа: Участники Сообщений: 888 |
Добавлено: 21-11-2017 10:53 | ||
А по мне, так это Саранский телевизионный завод:  На других логотип Киевского завода "Радиоизмеритель":
|
|||
|
Pedro гигант мысли Группа: Участники Сообщений: 4411 |
Добавлено: 21-11-2017 11:49 | ||
http://pokupka-radiolom.ru/upload/resize_cache/iblock/519/1280_853_1/5194ef5af8edd31c7639fff9cc7c266c.jpg |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 21-11-2017 14:57 | ||
| Мда, фильтровать так фильтровать | |||
|
Mick_NC вошел во вкус Группа: Участники Сообщений: 125 |
Добавлено: 21-11-2017 20:04 | ||
 |
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 21-11-2017 20:19 | ||
| Что-то интересное, столько фильтров... | |||
|
Electricman мастер Группа: Участники Сообщений: 542
|
Добавлено: 22-11-2017 15:34 | ||
Некая гибридка из измерителя вибраций, скорее всего - преобразователь 4-20мА.
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 22-11-2017 15:51 | ||
| А какие это года - известно? | |||
|
коллекционер главный по тарелочкам Группа: Участники Сообщений: 2259 |
Добавлено: 22-11-2017 15:56 | ||
Мечта коллекционера. |
|||
|
Electricman мастер Группа: Участники Сообщений: 542
|
Добавлено: 22-11-2017 22:42 | ||
| Года - 93...94ый. | |||
|
Mick_NC вошел во вкус Группа: Участники Сообщений: 125 |
Добавлено: 26-11-2017 14:02 | ||
Действующие лица те же. Логотип нанесен вручную. Ранний Саранский телевизионный?    |
|||
|
Pedro гигант мысли Группа: Участники Сообщений: 4411 |
Добавлено: 26-11-2017 14:13 | ||
| http://ic-info.ru/proizvoditeli/4984/ | |||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 26-11-2017 20:07 | ||
|
Экземпляр из вроде как весьма редкой серии. К279УН1:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 28-11-2017 15:29 | ||
|
Бескорпусная тонкопленочная резисторная матрица, выполненная похоже на кварце или сапфире - 822ЦНР2-4-03-2. Маркировка на таре и вид с дна подложки. Видно, что матрица состоит из восьми отдельных резисторов.  Со стороны топологии матрица закрыта компаундом:  Неужели доселе неизвестная 822-ая серия? Буду благодарен любым мыслям и информации. |
|||
|
boris5712 Гость |
Добавлено: 28-11-2017 19:42 | ||
Найдёныши.
|
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 28-11-2017 20:11 | ||
| Боря, на 2-м фото что с другой стороны микросборок? Смею предположить, там толстопленочная технология на керамике 22ХС (ВК94)...Или что иное? | |||
|
boris5712 Гость |
Добавлено: 28-11-2017 21:55 | ||
|
Саша, так и есть. Эти чудища есть на сайте Андрея. (Клапауций). В разделе " Гибриды". 111-К11ГИ04-3.1В 111-К11УВ03-0.04 111-К11УВ04-1.4 + 111-К11УВ04-2.7 111-К12ВУК-2 111-К12ВУК-3 111-К13УВП-1 111-К13УВП-2 Некоторые из них без крышки. http://www.155la3.ru/gibrid.htm |
|||
|
Pedro гигант мысли Группа: Участники Сообщений: 4411 |
Добавлено: 28-11-2017 23:52 | ||
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 30-11-2017 19:35 | ||
8УИ011:  8УИ013А:   Интересно, в чем был смысл в качестве подложки использовать стекло? |
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 30-11-2017 19:42 | ||
| Коэффиценты теплового расширения стекла и ковара (или инвара), из чего сделаны штырьки, одинаковы... Чтобы подложка не трескалась при перепаде температур. Как я понял по фото, штырки проходят через отверстия в стекле ? | |||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 30-11-2017 19:55 | ||
Да, именно так. Но в других ГИС в металлических корпусах, где вывода проходят через маленькие стеклянные изоляторы, и подложка из керамики (белая - ситалл вроде как) - разве есть названная вами проблема? Вроде как тоже нету... |
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 30-11-2017 20:09 | ||
|
Александр, то, что Вы называете маленькие стеклянные изоляторы - это метало-стеклянный спай... У нас технология изготовления была такая : стеклянные капилляры размалывались в порошок, затем из порошка прессовалась "бусинка" (в реальности это был цилиндрик с осевым отверстием), потом в "бусинку" вставлялся штырек и всё это в графитовой оснастке ставилось в муфельную (если немного) или конвейерную печь. Температура подбиралась так, чтобы "бусинка" остеклилась... Повышенная температура приводит к образованию пузырьков и, соответственно, потери герметичности метало-стеклянного спая... |
|||
|
1Ж24Б главный по тарелочкам Группа: Участники Сообщений: 2542 |
Добавлено: 30-11-2017 22:08 | ||
| alex1959, кончики выводов в подобных корпусах могут быть заподлицо с поверхностью стеклянной подложки. В микросхемах 223-й серии это наводит на мысль, что основание корпуса заливали стеклом, а после напыляли металлические плёнки. | |||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 30-11-2017 22:57 | ||
|
Ув. 1Ж24Б , в свое вовремя работал с разработчиками микросборок - ГНИПИ (Горький),ВНИИРИП (Вильнюс), минчанами и краснодарцами... И мне незнакома другая технология обеспечения герметичности и надежности метало-стеклянных спаев, кроме как спекания стекла с металлом ...Был бы рад узнать о других методах и технологиях, наверняка они есть... Но здесь ведь речь идет о микросборках ТЕХ времен ...
|
|||
|
Mick_NC вошел во вкус Группа: Участники Сообщений: 125 |
Добавлено: 30-11-2017 23:08 | ||
Разрешите еще немного Вас помучать с фильтрами от А-723. Та же четверка, только без логотипа, зато с серийными номерами.    Нашлось немного информации: 04ФЕ006А частота - 500Гц, полоса пропускания одного фильтра - 40Гц, суммарная полоса пропускания трех фильтров - 20Гц. 04ФЕ006Б - 666,(6)Гц, 04ФЕ006В - 583,(3)Гц. Полосы пропускания такие же как у 04ФЕ006А. Наличие трех фильтров позволяет подавить в 10 раз синусоидальную помеху, расстроенную относительно несущих частот на 50Гц. Про 04ФЕ005 известна только добротность - 20. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 01-12-2017 13:04 | ||
Некая М-1773, 1971г:
|
|||
|
Mick_NC вошел во вкус Группа: Участники Сообщений: 125 |
Добавлено: 02-12-2017 17:23 | ||
Оказалось это только половина фильтров. Блок А-723-4 предназначен для приема и предварительной обработки сигналов в РНС ОМЕГА и Е-712. Прием ведется на трех фиксированных частотах - 10,2кГц, 11 1/3кГц и 13,6кГц. Собственно приемное устройство блока выполнено на двух ячейках по супергетеродинной схеме с двойным преобразованием частоты. Сигнал 10,2кГц поступает на широкополосный полосовой фильтр 04ФЕ088А далее на два узкополосных перестраиваемых перестраиваемых фильтра 04ФЕ002 включенных параллельно. После первого смесителя - последовательно три фильтра 04ФЕ005, после второго - три 04ФЕ006А. Аналогично для остальных двух частот. Итого три канала по 9 фильтров - всего 27. Коротко как-то так.    Примерно с 1991 года конструкция немного поменялась.
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 04-12-2017 13:12 | ||
|
Долгожданная и довольно редкая находка Пара представителей 207-ой серии: 2ЛН071 и 2НК077
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 07-12-2017 13:00 | ||
|
Вроде как космические дела... БИ2.067.010-01 1981г и ИЮ2.250.130 и 155.   Любопытно, что на всех стоит надпись "АФ-3,1-М", но что это может обозначать - мыслей вообще нет... |
|||
|
Mick_NC вошел во вкус Группа: Участники Сообщений: 125 |
Добавлено: 09-12-2017 19:00 | ||
Продолжаю мучать А-723. Ранее я выкладывал 04ПР172 и 04ПР173, теперь попались более ранние (1989г.) в другом типе корпуса. Интересна двойная маркировка - на крышке и на торце.    Такие же корпуса и у ранних фильтров 04ФЕххх.     |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 10-12-2017 01:31 | ||
811ФЕ1, 2 и 3:
|
|||
|
ZORG999 вошел во вкус Группа: Участники Сообщений: 151 |
Добавлено: 10-12-2017 20:05 | ||
По просьбе lalka выкладываю спецификацию, а именно выдержки из документов осциллографа С9-27 с его платы АЦП:     Схему с перечнем:
|
|||
|
ZORG999 вошел во вкус Группа: Участники Сообщений: 151 |
Добавлено: 10-12-2017 20:13 | ||
|
Ну и сами микросборки: 04УЕ009    04УД004    04УД005    Все. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 11-12-2017 00:54 | ||
|
Любопытно: на корпусе их обозначили по номерам ТУ, а в документации уже 04ххYYY Огромное спасибо! В принципе вопрос по данным ГИС можно считать закрытым!
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 12-12-2017 13:55 | ||
261ХА1:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 17-12-2017 01:38 | ||
|
Давно хотел изделие с этим недобрым логотипом ТМУ53, 1982г, номерная:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 19-12-2017 19:06 | ||
|
2ЖА22. Вроде как тоже космические дела...
|
|||
|
kolosov мастер Группа: Участники Сообщений: 537 |
Добавлено: 20-12-2017 22:16 | ||
 |
|||
|
B0bf магистр Группа: Участники Сообщений: 1307
|
Добавлено: 24-12-2017 19:39 | ||
|
УИ.004 Назначение: Усилитель управляющих сигналов Производитель- Вэлконт  ХК.003 по косвенным признакам оттуда-же . |
|||
|
B0bf магистр Группа: Участники Сообщений: 1307
|
Добавлено: 24-12-2017 19:48 | ||
Гирикондовские гибридки ВМ309,ВМ323,К391,К401,К522. Как минимум часть из них применялась в видеомагнитофоне Л1-08 |
|||
|
B0bf магистр Группа: Участники Сообщений: 1307
|
Добавлено: 24-12-2017 19:51 | ||
Пара желтопузов: К2УТ443 и К2УС261А
|
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 24-12-2017 21:47 | ||
Реинкорнация предыдущей 226УН1А.
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 26-12-2017 13:44 | ||
Некогда ранее показывал 2ЖА20Б с логотипом АЮД: Теперь попалась 2ЖА20А с логотипом БИ. Корпус у нее, что интересно несколько толще...
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 29-12-2017 14:39 | ||
|
Выше показывал 822ЦНР2-4-03-2. А теперь еще одна из этой серии, отличная по сути одной буквой, но при этом имеющая куда более сложную схему 822ЦНР2А-3-2:
|
|||
|
WolF19 пришел поспрашивать Группа: Участники Сообщений: 36 |
Добавлено: 06-01-2018 07:29 | ||
Нашлась пара ненашенских гибридок 2УС38А, что-то в сети и намека на таких нет
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 06-01-2018 10:15 | ||
| Это болгарские ГИС. Встречал подобные в аппаратуре радиосвязи... | |||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 10-01-2018 13:23 | ||
Термопечатающая головка М0110НФ1М-1:
|
|||
|
WolF19 пришел поспрашивать Группа: Участники Сообщений: 36 |
Добавлено: 12-01-2018 10:43 | ||
Двое неизвестных BV1 и BR1. Когда-то давно были извлечены из подобия кухонного комбайна. Никаких данных на них нет.
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 12-01-2018 13:05 | ||
|
Очень любопытные экземпляры! Производство Украины, а маркировка латиницей
|
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 12-01-2018 16:29 | ||
А что за комбайн? Может хотя бы название бренда известно? |
|||
|
WolF19 пришел поспрашивать Группа: Участники Сообщений: 36 |
Добавлено: 12-01-2018 18:35 | ||
| Давно я его разбирал, лет 5 назад, названия чесно не помню. | |||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 16-01-2018 17:09 | ||
|
К2ПП241 1973г. Логотип КРЛЗ выдавлен, а не нанесен краской.
|
|||
|
Nordstern вошел во вкус Группа: Участники Сообщений: 205
|
Добавлено: 17-01-2018 19:46 | ||
Какая-то прикольная сборка из ГИС. Потоптались по ней немного, правда...
|
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 22-01-2018 13:36 | ||
Интересная сборочка... от Черниговского завода радиоприборов "... который был спроектирован для общих космических нужд и долгое время работал на оборонный и ракетно-космический комплекс бывшего СССР." |
|||
|
Pedro гигант мысли Группа: Участники Сообщений: 4411 |
Добавлено: 22-01-2018 13:38 | ||
| какой-то блок работы с датчиком, как-то ранее мелькал в собранном виде | |||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 30-01-2018 12:58 | ||
Комплектик ГИС с авионики
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 02-02-2018 14:27 | ||
УЗЧ 1990г:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 22-02-2018 17:52 | ||
К2ДП2 и К2ДП2Б:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 28-02-2018 14:27 | ||
К04ИЕ009: К04КН024:  К04УК011:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 05-03-2018 12:24 | ||
К04УП013: К04КН025:
|
|||
|
Mick_NC вошел во вкус Группа: Участники Сообщений: 125 |
Добавлено: 10-03-2018 18:08 | ||
04ХП170 и 04ХП171 уже были, теперь попались 04ХП170-1 и 04ХП171-1  |
|||
|
1А2В3В главный по тарелочкам Группа: Участники Сообщений: 2119 |
Добавлено: 13-03-2018 21:29 | ||
Нашлась микросхема К414УН1:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 26-03-2018 20:47 | ||
К2УС246 1973г Ангстрем и К2УС249 1974г КРЛЗ: |
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 26-03-2018 23:14 | ||
КНР005 в разных исполнениях:
|
|||
|
mretro администратор Группа: Администраторы Сообщений: 8045
|
Добавлено: 27-03-2018 09:31 | ||
| Объединил темы. Лишнюю удалил. Правда куда-то пропала часть сообщений... | |||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 05-04-2018 22:17 | ||
2УС354 1975г: М2БРЦ0711:
|
|||
|
Главный колбасист мастер Группа: Участники Сообщений: 956
|
Добавлено: 12-04-2018 16:03 | ||
|
как называется гибридный фазовый регулятор мощности с тремя выводами и двумя ушами под радиатор залитый розовым компаундом без маркировки.? В 90х были популярны.Нужна распиновка,поотрывали,перепутали провода.Кажется на 155ла3 такие видел когда то,только не смог найти сейчас. |
|||
|
1А2В3В главный по тарелочкам Группа: Участники Сообщений: 2119 |
Добавлено: 12-04-2018 19:47 | ||
Наверно такой?    |
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 12-04-2018 20:59 | ||
http://155la3.ru/rn5_220.htm |
|||
|
Главный колбасист мастер Группа: Участники Сообщений: 956
|
Добавлено: 12-04-2018 21:58 | ||
| Да,такой,спасибо. Принесли на ремонт некое самодельное зарядное устройство. | |||
|
hardegor мастер Группа: Участники Сообщений: 813 |
Добавлено: 12-04-2018 22:25 | ||
А что за белые штуковины? Можно сбоку под углом сфотографировать? |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 12-04-2018 22:58 | ||
Причем весьма необычной конструкции! Присоединяюсь к вопросу ув. hardegor
|
|||
|
hardegor мастер Группа: Участники Сообщений: 813 |
Добавлено: 13-04-2018 16:22 | ||
Выглядит как гетинаксовая плата, диоды-транзисторы варили ультразвуком, а резисторы паяли. А входы-выходы сделаны как продолжение медной фольги платы. Или там фольга на каком-то керамическом основании? |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 13-04-2018 23:19 | ||
|
Оригинальные резисторные сборки с монтажом вверх дном! А известно, что это за микросборки или хотя бы где стояли? |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 16-04-2018 23:38 | ||
228НЕ1 и К284СС2А:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 18-04-2018 23:46 | ||
201ГС61 вроде как 2008г:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 30-04-2018 14:49 | ||
820УД1, ОРЗЭП, 1992г:.1525084729.jpg) 820АГ-1, Реконд, 1997г: .1525084737.jpg) 820ХА6, Гириконд, 1995г: .1525084723.jpg) И ее же делал Реконд, маркируя почему-то через дефис 820ХА-6 1997г: .1525084716.jpg) Сняты были с плат весьма любопытной формы (подраны на драгметы они были до меня):     Которые в свою очередь набирались в стопочки (фото с форума по приему драгмета) ... хехе... |
|||
|
Александр Хрисанов знающий Группа: Участники Сообщений: 483 |
Добавлено: 30-04-2018 21:19 | ||
|
Сняты были с плат весьма любопытной формы Это обычная форма плат, для ракетной техники. В ракетах места обычно очень мало, а напихать хочется очень много. Вот и делают такие сэндвичи, по 10-20 плат иногда. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 30-04-2018 23:03 | ||
| Да, это все я знаю, просто не стал писать, чтобы никого особо чувствительного не будоражить лишний раз... | |||
|
checha главный по тарелочкам Группа: Участники Сообщений: 3077 |
Добавлено: 01-05-2018 00:21 | ||
|
Боюсь разочаровать.....Думаю, как вариант, что это от геофизической аппаратуры. В скважины вставляют, например. Или макетирование. Не похоже это по монтажу на серьёзное применение..... |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 01-05-2018 10:32 | ||
Лично я все-таки склоняюсь к летающим делам... У Клапы есть интересная строчка на странице по данной серии: "Потребность в них сохранялась очень долго - 820АГ1 и 820ХА6 упомянуты в "Проекте решения о снятии изделий ЭКБ с производства" версии 2013 года, с планируемым завершением производства в 2015 году."... Сомнительно, что это было обусловлено применением этой серии в геофизической аппаратуре. Тем более есть еще пара характерных фоток, но выкладывать я их не буду...
Если изделию жить в лучшем случае минуты, разве такой монтаж плох?
|
|||
|
checha главный по тарелочкам Группа: Участники Сообщений: 3077 |
Добавлено: 01-05-2018 12:02 | ||
|
Сложно оспаривать всё сказанное Вами, Александр, не имея той информации и узлов, которые есть у Вас. Тем не менее, - изделия, летающие, бывают и для геофизических исследований, то есть, несколько гражданские. - некоторый срок хранения, перегрузки (ускорение) в первые мгновения использования и расчёт на внешние воздействия (электромагнитные и ионизационные) обязывает выполнять монтаж по определённым, известным в узких кругах, правилам. - обильное покрытие лаком, в том числе, может указывать на использование во влажных средах - скважины, водоёмы различной солёности и глубины. - приёмники теплового излучения, различного назначения, выполняются очень похоже. Не обязательно летающие. Децималы есть? Часть вопросов отпадёт. С уважением. |
|||
|
Pedro гигант мысли Группа: Участники Сообщений: 4411 |
Добавлено: 01-05-2018 14:55 | ||
| 820 серия была разработана по заказу ЛОМО для применения в оптико-электронных следящих системах. 851 серия тоже, поэтому у той столь специфический корпус. | |||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 01-05-2018 23:00 | ||
|
Некая микросборка с не совсем читаемым названием - увн.ф22(0 или 8)1. Назначение и где применялась неизвестно. На нижней стороне размещены довольно крупные толстопленочные резисторы.  |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 07-05-2018 00:28 | ||
К04ХА026 и К04ХП006:.1525638463.jpg) .1525638471.jpg)
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 15-05-2018 17:08 | ||
|
Интересное и непонятно для меня дело... К286КТ2 1989г и К286КТ2А 1988г. Обе без приемки, год почти одинаковый, разница только в букве А. Но при этом первая в полностью керамическом корпусе с позолоченными выводами, а вторая на алюминиевом основании, корпус сделан заливкой компаунда, вывода непозолоченные! Может кто объяснить, в чем фишка? Неужели только в суффиксе А?   Ну и до кучи 286КТ2 1988г Экспортная:
|
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 17-05-2018 20:27 | ||
Картинки с выставки:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 18-05-2018 01:11 | ||
|
1. Жалко, не понятны габариты ИВЭПа... 2. Не удмал, что в таком злом корпусе еще что-то производят...
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 15-06-2018 00:32 | ||
|
Некая микросборка из телефонии производства неких НПП Техносвязь. Никогда ранее не встречал примененный на ней ОУ - КР1453УД3 (Фото взять с форума по приему драгмета) .1529008176.jpg) .1529008181.jpg)
|
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 15-06-2018 14:51 | ||
| КР1435УД3 - аналог LM346 и К1401УД3 | |||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 15-06-2018 14:52 | ||
Так вот это чей знак: НПП Техносвязь, г Пермь. Спасибо. Тут мелькало фото микросборки НР-7 с таким же лого. А КР1453УД3 весьма тривиален. Просто его не успели растиражировать. Завод сдох. Кстати, на фото микросборка ФНЧ-1 (единичка в углу и указание количества (70) на сопроводительной бумажке намекает на это), она же аналог сборки Н2020 (У2ФН3091).
Название похоже на У2НФ2201 производства ООО "Комито" |
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 17-06-2018 11:28 | ||
Здесь демпфирующие прокладки для больших микросборок, эти, в частности, для м/сборок Г5-78/85. Там подложки из керамики 22ХС с тыльной стороны имеют металлизацию, по контуру внутренних выступов корпуса. И подложки припаиваются к алюминиевому корпусу через прокладки. Коэффиценты температурного расширения 22ХС и алюминия разные, вот и служит эта прокладка для того, чтобы при холоде-тепле керамика не трескалась...:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 25-06-2018 19:51 | ||
|
Не очень понимаю: РЧВ-1-03 - это одновременно и микросборка на керамике, и плата с ней в составе целиком? Что еще любопытно: логотип проставлен именно на плате, а не на самой микросборке... .1529941845.jpg) .1529941851.jpg) .1529941861.jpg) .1529941867.jpg)
|
|||
|
TBM вошел во вкус Группа: Участники Сообщений: 173 |
Добавлено: 03-07-2018 19:55 | ||
Это к гибридным относится ?  |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 03-07-2018 20:00 | ||
|
Разумеется: http://155la3.ru/4md2.htm |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 09-07-2018 18:28 | ||
К264УМ1 1977г:.1531146484.jpg) КМП817ЕН4Б-1:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 15-07-2018 15:45 | ||
4МД4 1969г:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 04-08-2018 13:37 | ||
Вроде раньше не встречалась: 247УП7Б 1974г:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 22-08-2018 01:40 | ||
К8А1НР1:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 07-10-2018 00:44 | ||
|
Показалась интересной: М505КТ2. Логотип вроде где-то видел, но вспомнить не могу...
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 10-10-2018 01:42 | ||
|
У Клапауция про микросборку 248АА1 сказано: "Это пока единственная известная мне микросхема серии, выпущенная не в Питере, а киевским заводом "Радиоизмеритель"." Хех, похоже все-таки это не так 248.АА-1 1977г Авангард:
|
|||
|
ledum вошел во вкус Группа: Участники Сообщений: 107 |
Добавлено: 12-10-2018 12:44 | ||
Дык разработка ВНИИРА (позывной телетайпа Колба, в 80-х годах Филатченков, ПЗ- Лапа) - децимальник был на ЕУ - мое КБМикроэлектроники и конкретно девушка по имени Тома, вели на Радиоизмерителе. А Авангард - их, ВНИИРАшное, НПОбъединение - там они отрабатывали до литеры О1, потом кое-что передавали нам. Завод Микрон с тонкими и толстыми пленками у нас был построен в 1986г. До этого был маленький тонкопленочный цех, который обеспечивал микросборки СД-75. Т.е. 248 серии до 1986 с пропеллером в маркировке не должно быть. Там помимо С1 серии делались микросборки ГЛОНАССА 1Т-129 и авионики А-723. Но завод строился под 2000 штук в год Р-77. Микросхемы - побочка. Должен был быть цех с арсенидом галлия, но фрязинцы УПЧ микросхему решили делать у себя. В результате у нас получился один толстопленочный (в МЭФУ 1Т129 до 8 слоев напекали) и 2 тонкопленочных (резистивы - тантал, РС 5406, 3710, цитратное и фосфатное гальваническое золото) цеха. Трансы ЕМНИП Боровичи, сейчас mstator.ru , транзисторы - 2Т625А(М)-2 |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 12-10-2018 17:06 | ||
|
К сожалению, я со скрипом понимаю, что вы хотели сказать... Получается было так: 248АА1 была разработана все же на киевском Радиоизмерителе, зачем сразу передана на ленинградский Авангард, где какое-то время производилась, а зачем производство передали обратно на Радиоизмеритель? По поводу микросборок 1Т-129, А-723 и Р-77 - это конечно крайне любопытно, но без фоток и других подробностей - это лишь исторические факты и не более того...
|
|||
|
ledum вошел во вкус Группа: Участники Сообщений: 107 |
Добавлено: 12-10-2018 19:37 | ||
|
248АА1 Разработана во ВНИИРА г. Ленинград. Отрабатывалась на микроэлектронном производстве Авангарда, а когда на Радиоизмерителе было построено микроэлектронное производство - Микрон - после 1986г - передали нам. Делали где-то до 1992г. А-723 - самолетная навигация. Разработка Московского КБ Компас. ГК микросборок - некто Куваев. Прохиндей редкостный. Децимальники на ИЕ... Куча аналоговых гибридных тонкопленочных микросхем - фильтры на операционниках, пороговые узлы, усилители-формирователи. Печатные платы вычислителя на обычной логике. Глонасс - 1Т-129 - разработка ЛНИРТИ г. Ленинград. Ранец килограмм на 10 с аккумуляторами. Печатные платы на склофадите (тонкая медь 5мкм позволяла делать очень узкие дорожки, потом гальваническое доращивание), на которые ставились МЭФУ (микроэлектронные функциональные узлы) - тонкопленочные схемы ВЧ тракта, мы делали и фильтры на ПАВ, и толстопленочные вычислителя на 765 серии, многослойные - до 4 проводящих слоев плюс изоляция. ГК ЕМНИП Голубев. Децимальники на оц... Изделия А-723 и 1Т само собой шли с грифом - какие фотки? Хотя платы А-723 здесь видел. Про Р-77 вообще молчу - сама ракета ОВ, наши блоки - 2 собаки. В том числе и внешний вид. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 12-10-2018 20:18 | ||
Не они как раз? http://155la3.ru/oc2_oc3.htm http://155la3.ru/oc3_416.htm Зы: За разъяснения по 248АА1 спасибо! |
|||
|
ledum вошел во вкус Группа: Участники Сообщений: 107 |
Добавлено: 13-10-2018 09:28 | ||
|
Очень похоже на http://155la3.ru/oc2_oc3.htm, практически 1-в-1, но наши цифровые МЭФУ были без крепежных ушек, во всяком случае, в начале производства. Это, похоже, авионика (3 класс) или 4 класс аппаратуры. 1Т-129 - ящик для десанта в рюкзаке. Начало производства - тот же 1986год. Созвездия еще не было, приходилось часами ждать пока соберутся спутники, но точность была высока, пока рационализаторы не развели одну общую антенну на крыше 4 цеха, у каждого была своя, я по протоколу ПСИ мог определить на каком стенде регулировщик сдавал Заказчику. Глонасс на 3 класс назывался "изделие Б-20", но мы делали только СВЧ часть - собственно приемник. Ну и гребенка выводов была сплошная, без промежутков. Вставлялась в контактирующую приспособу и тестировалась на УТК-6. И эта контактирующая приспособа нифига не контактировала, особенно на климатах. По 68 ножек с каждой стороны, но хоть одна обязательно не зажималась в приспособе. При производстве толстопленочных плат часто были подкороты во внутренних слоях, для устранения разрешалось резать до подложки лазером, а потом бросать проволочные перемычки поверх платы. Шло очень много микросхем. Монтажницы подрезали ножки после сварки на ЭМ-429 и собирали их в коробочки. Просто так. Потом девочка-технолог ради прикола собрала ножки и взвесила - получилось почти 100г золота. Бегом выпустили техпроцесс и начали собирать уже в обязательном порядке. А-723, кстати, как раз что-то типа Лоран-С. |
|||
|
megapolis2012 гроссмейстер Группа: Участники Сообщений: 1017 |
Добавлено: 14-10-2018 10:52 | ||
|
http://www.155la3.ru/gibrid.htm Добавим к серии 223 К2ИД231
|
|||
|
TBM вошел во вкус Группа: Участники Сообщений: 173 |
Добавлено: 14-10-2018 13:01 | ||
2ЛБ233
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 19-10-2018 00:41 | ||
448ГГ2 1991г:
|
|||
|
TBM вошел во вкус Группа: Участники Сообщений: 173 |
Добавлено: 19-10-2018 17:20 | ||
наверное что то массовое, какой нибудь усилитель записи
|
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 19-10-2018 23:50 | ||
Не массовое.На сайте у Клапауция такой нет.Вскрыть-бы её. |
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 28-10-2018 21:27 | ||
|
Что за микросборка УНЧ-2333 ?.Похоже в корпусе как у К284... https://meshok.net/item/81501985_Плата_ЛЛ2_032_332_с_радиодеталями_1986_г_УНЧ_2333_544УД1А_РЭС_49_140УД1А_1Б_1НТ251А Плата от измериловки? |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 29-10-2018 00:40 | ||
|
Форма у платы странная для просто измериловки... Может что научное или лабораторное... Жаль в сумме с пересылкой дорого, чтобы брать на вскрытие...
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 30-10-2018 00:33 | ||
|
2ТК481 1974г. На коробочке симпатичный логотип .1540845173.jpg) .1540845181.jpg) ГИС отдельно:
|
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 06-11-2018 20:15 | ||
|
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 06-11-2018 21:41 | ||

|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 10-11-2018 17:23 | ||
|
Несколько микросборок, сфотографированных в приемке. 04ФЕ006В:  Некая АП.003 ДРМ:  И 75АП001 предположительно 2010г. Немного виднеется начинка...
|
|||
|
коллекционер главный по тарелочкам Группа: Участники Сообщений: 2259 |
Добавлено: 14-11-2018 13:27 | ||
КМП816УД5В: МИ-01:  М011ПН1:  К824АГ2:
|
|||
|
коллекционер главный по тарелочкам Группа: Участники Сообщений: 2259 |
Добавлено: 14-11-2018 13:49 | ||
850АФ4:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 19-11-2018 01:21 | ||
|
Красивая микросборка К2ПД524 Ангстрем 1974г опытная:
|
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 29-11-2018 01:12 | ||
|
http://smham.ucoz.ru/publ/13-1-0-295 Интересная чёрная ГИС.УКВ блок (пч-10,7МГц)с катушкам и варикапами в составе.Похоже опытная ГИС от СИГНАЛА без обозначений.Вторая известная ХА998. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 04-12-2018 19:39 | ||
Попалась еще одна М-ПС-01 с полностью целой маркировкой (на предыдущей был поврежден логотип): Выложу еще раз фото ее начинки, тк предыдущие фото на форуме побились...
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 07-12-2018 19:16 | ||
С1.155.УП1 1981г опытный:
|
|||
|
iaval вошел во вкус Группа: Участники Сообщений: 167 |
Добавлено: 10-12-2018 21:27 | ||
Как то снял с импортной платы.   |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 13-12-2018 15:39 | ||
|
Крайне любопытный экземпляр несколько ранее засветился на форуме по приему драгмета. Некая МТМ-3Б производства Микрон 1967г!  Есть у кого какие мысли?
|
|||
|
коллекционер главный по тарелочкам Группа: Участники Сообщений: 2259 |
Добавлено: 13-12-2018 16:51 | ||
Если есть возможность выцепите у ломовиков. Вещь действительно редкая и коллекционная. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 13-12-2018 17:02 | ||
|
Я с человеком вроде о ней разговаривал, но что-то он в итоге пропал... А есть про эту микросборку у вас что-нибудь? |
|||
|
коллекционер главный по тарелочкам Группа: Участники Сообщений: 2259 |
Добавлено: 13-12-2018 17:04 | ||
| Абсолютно ничего. | |||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 17-12-2018 11:15 | ||

|
|||
|
kolosov мастер Группа: Участники Сообщений: 537 |
Добавлено: 22-12-2018 08:50 | ||
Фото с аукциона Ау:  |
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 22-12-2018 09:31 | ||
| Толстоплёночная, на керамике ВК94 (22ХС)...Молочного цвета полоски и прямоугольники - диэлектрик, изоляция между слоями проводников. | |||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 01-01-2019 00:28 | ||
К201ЛБ4: К2УС248 1977г и К224УР4 почему-то в синем компаунде:
|
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 01-01-2019 12:02 | ||
|
lalka Можете К224УР4 получше сфоткать без бликов?Редкой окраски экземплярчик.Поздравляю с находкой.
|
|||
|
IVS вошел во вкус Группа: Участники Сообщений: 237 |
Добавлено: 01-01-2019 13:20 | ||
|
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 01-01-2019 13:54 | ||
|
IVS Спасибо за фотку восходовской продукции.
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 04-01-2019 16:30 | ||
По вашей просьбе  Интересно, зачем их синим покрывали - не было в наличии традиционного компаунда?
|
|||
|
IVS вошел во вкус Группа: Участники Сообщений: 237 |
Добавлено: 04-01-2019 18:19 | ||
В середине 80-х мне именно с "Лампочки" (она же "КРЛЗ", она же п/о "Восход") и приносили похожий компаунд – мелкий синий порошок. Достаточно было нагреть деталь (ориентировочно) градусов до 100, окунуть её в этот порошок и… фсе! |
|||
|
kolosov мастер Группа: Участники Сообщений: 537 |
Добавлено: 04-01-2019 19:35 | ||
На нашей барахолке один товарищ продает гис банкой. Давно продает, но цену не обозначает, на контакт не идет. А в банке проглядывается микросхема 224 серии как бы с радиатором. Интересно это оптический обман или такие действительно были? Может кто знает? |
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 04-01-2019 19:40 | ||
А как это так продаёт, без цены?
|
|||
|
kolosov мастер Группа: Участники Сообщений: 537 |
Добавлено: 04-01-2019 19:42 | ||
|
А так. Объявление выставил, на вопрос что почем не отвечает. Вопрос обмена тоже проигнорировал. Видно жаба душит. И хочется и колется. |
|||
|
IVS вошел во вкус Группа: Участники Сообщений: 237 |
Добавлено: 04-01-2019 20:02 | ||
Этих "типа игольчатых" радиаторов в конце 80-х по Калуге было, шо грязи, и с микросхемами, и отдельно… Помню, лепил на них (на радиаторы) всякие там "предвыходные" транзисторы в УМЗЧ средней мощи. Сами микросхемы популярностью у радиогубителей не пользовались…
|
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 04-01-2019 20:08 | ||
Встречаются такие индивидуумы... На нашей барахолке пара таких имеется. В электронике ни бум-бум, но когда проявляешь интерес к чему-либо, страшно тормозятся, задумываются, как-бы не прогадать... Ну и плюньте, пусть чахнет над этой банкой, всё-равно со временем найдёте что нужно, практика так показывает...
|
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 04-01-2019 20:54 | ||
Спасибо за фото! Мне кажется что синий компаунд боллее прочен к механическим воздействиям.Похоже использовали компаунд для корпусирования конденсаторов плёночных или танталовых типа капелька.Видать что-то не задалось т.к синии очень редко встречаются.К224УР4 синию вообще впервые вижу.Раритет.
|
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 04-01-2019 22:33 | ||
Там на правой видно К224УК1А, стояли такие 3 штуки в телеках - выходной видеоусилитель |
|||
|
1Ж24Б главный по тарелочкам Группа: Участники Сообщений: 2542 |
Добавлено: 04-01-2019 22:40 | ||
"Классический" компаунд для окукливания 224-й это жидкость из смолы, наполнителей и отвердителя. Синий компаунд - пробовали иную технологию нанесения из порошка, но быстро отказались по технологическим причинам. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 06-01-2019 01:00 | ||
К414УР1: К414ПУ1:
|
|||
|
TBM вошел во вкус Группа: Участники Сообщений: 173 |
Добавлено: 13-01-2019 01:43 | ||
235-я серия и 3МДх, 3МДхх
|
|||
|
Nordstern вошел во вкус Группа: Участники Сообщений: 205
|
Добавлено: 13-01-2019 16:55 | ||
2УС191Б 1970.
|
|||
|
Nordstern вошел во вкус Группа: Участники Сообщений: 205
|
Добавлено: 13-01-2019 16:57 | ||
С1153.УП1 Левая, похоже, из самых ранних партий.
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 14-01-2019 00:45 | ||
Хм, Ангстремовские такие микросборки пока не встречались вроде как! Еще и старые! Очень любопытно - интересно, кто же на самом деле их разрабатывал - КНИИМП или Ангстрем? |
|||
|
TBM вошел во вкус Группа: Участники Сообщений: 173 |
Добавлено: 17-01-2019 16:18 | ||
К8А3УП1, С1151ПУ1 что то малотиражное видимо  254АГ1 и 223ТК1   М017УД1, 265УВ4, 228УВ1, 284КН1А
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 11-02-2019 20:23 | ||
К2УС245 1973г КРЛЗ: К416КН-1 Гириконд 1987г:
|
|||
|
boris5712 Гость |
Добавлено: 15-02-2019 12:51 | ||
|
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 15-02-2019 14:42 | ||
| Интересно, что за черно-красные диодики внутри? такой мелкий корпус... | |||
|
mretro администратор Группа: Администраторы Сообщений: 8045
|
Добавлено: 15-02-2019 14:58 | ||
КД419 |
|||
|
checha главный по тарелочкам Группа: Участники Сообщений: 3077 |
Добавлено: 15-02-2019 23:32 | ||
| КД512А | |||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 16-02-2019 12:53 | ||
|
КД512 я видел лишь в прозрачных корпусах, и КД419 тоже. Но версии натолкнули меня на мысль порыться в "четырехсотых" диодах и вот КД413, к примеру, как раз окрашены черным и с красной точкой. Вторая точка, я так понимаю, определяет букву и приемку. По крайней мере у меня есть 2Д413Б - красная+зеленая точки, КД413Б - красная+белая. Наверное, есть и другие варианты... |
|||
|
mretro администратор Группа: Администраторы Сообщений: 8045
|
Добавлено: 16-02-2019 14:31 | ||
Да, точно, ув. checha прав, Это КД512А. КД419 действительно не окрашенные, это я слегка перепутал... А вот окрашенные КД512А:
|
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 16-02-2019 18:17 | ||
 |
|||
|
checha главный по тарелочкам Группа: Участники Сообщений: 3077 |
Добавлено: 16-02-2019 19:39 | ||
| Благодарю за табличку! Очень актуально! | |||
|
1А2В3В главный по тарелочкам Группа: Участники Сообщений: 2119 |
Добавлено: 16-02-2019 23:17 | ||
Вот до кучи КД512 от "Оптрона": Вот ещё были, правда цвет корпуса не ясен:
|
|||
|
mretro администратор Группа: Администраторы Сообщений: 8045
|
Добавлено: 17-02-2019 09:44 | ||
М501УД1-В.
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 18-02-2019 19:57 | ||
2УС202, 2ГФ201 и 2ФП201:
|
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 19-02-2019 09:33 | ||
Добавлю. У меня есть КД417А - черный корпус, белая + зеленая точки. 2Д413Б - черный корпус, точки как в таблице КД413Б - черный корпус, точки так же КД419А - прозрачный корпус, точек нет |
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 19-02-2019 16:08 | ||
2ГС191, 2ГС192 и 235УР2:  Разместил их и в теме "Отдам, обменяю" раздела "Барахолка", если нужны кому... |
|||
|
1А2В3В главный по тарелочкам Группа: Участники Сообщений: 2119 |
Добавлено: 19-02-2019 17:54 | ||
Добавлю: КД514А - диод с оригинальной маркировкой    Этикетка:   |
|||
|
1А2В3В главный по тарелочкам Группа: Участники Сообщений: 2119 |
Добавлено: 19-02-2019 18:08 | ||
Б12-5:  Б12-6:
|
|||
|
1А2В3В главный по тарелочкам Группа: Участники Сообщений: 2119 |
Добавлено: 19-02-2019 18:15 | ||
Б12-7:  Б12-8:
|
|||
|
mretro администратор Группа: Администраторы Сообщений: 8045
|
Добавлено: 19-02-2019 19:50 | ||
| Из видеомагнитофона "Электроника ВМ-12"? | |||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 04-03-2019 15:04 | ||
04ФЕ14 1985г с маркировкой от руки. Скорее всего из ранних... 1МД1 Ангстрем 1968г:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 21-03-2019 19:01 | ||
2УС352 1973г: 2ГС191, 2ГС193, 2ДС191, 2НТ192 и 2УС191А 1973-75г: .1553180436.jpg)
|
|||
|
Bob магистр тайных сил Группа: Участники Сообщений: 1557
|
Добавлено: 26-03-2019 11:43 | ||
|
Интересные крупные ГИС на двухсторонней печатной плате. ПЦ.003 и ХК.010 :
|
|||
|
Bob магистр тайных сил Группа: Участники Сообщений: 1557
|
Добавлено: 26-03-2019 11:47 | ||
04ап001, 04пп003, 448гг2 : Интересно на микросхеме 448гг2 чей логотип ?
|
|||
|
Bob магистр тайных сил Группа: Участники Сообщений: 1557
|
Добавлено: 26-03-2019 11:50 | ||
кп004 на плате : |
|||
|
Bob магистр тайных сил Группа: Участники Сообщений: 1557
|
Добавлено: 26-03-2019 11:52 | ||
КП.004 и КН.005 :
|
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 26-03-2019 12:22 | ||
Омский завод "Автоматика" |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 05-04-2019 18:46 | ||
04АФ005: 2УИ-3 1972г с логотипом Авангарда и 1973г почему-то без:
|
|||
|
Pedro гигант мысли Группа: Участники Сообщений: 4411 |
Добавлено: 05-04-2019 20:29 | ||
Потому что производства ЗЭМЗ. Это 290УИ3 |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 08-04-2019 16:45 | ||
Загорский завод? |
|||
|
Pedro гигант мысли Группа: Участники Сообщений: 4411 |
Добавлено: 08-04-2019 22:46 | ||
| Да, Загорский | |||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 09-04-2019 10:26 | ||
К сожалению уменя есть только плохонькое фото ее начинки, сохраненное вроде как с форума по приему драгмета. Сходу сходства в начинке не увидел... .1554791086.jpg)
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 12-04-2019 20:32 | ||
НТ-1, 2 и 3:
|
|||
|
Чёрный сталкер магистр Группа: Участники Сообщений: 1411 |
Добавлено: 12-04-2019 21:40 | ||
| От видеомагнитофона Электроника-501, если не ошибаюсь. Разломал такой перед новогодними, модель могу не точно назвать (насчёт сохранить увы, убит корпус и механика разобраны была). Там ещё есть микросборки, в эпоксидке в корпусе по типу 2тс613. | |||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 12-04-2019 22:05 | ||
|
нт-1,нт-2,нт-3 прототипы из К838-серии из видеомагнитофона Электроника Л1-08 http://red-innovations.su/index/photos_v/l108.html http://offtop.ru/dustyattic/v20_654544_84.php |
|||
|
Pedro гигант мысли Группа: Участники Сообщений: 4411 |
Добавлено: 13-04-2019 00:10 | ||
ГИС 290УИ3 редакции начала 70-х годов содержит 4 дифпары и 8 транзисторов 2Т324Б. Вот ЗИП усилителя считывания со старыми обозначениями УИ1 и УИ2
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 13-04-2019 00:55 | ||
А чисто 838-ых в вашем экземпляре не было?
|
|||
|
Чёрный сталкер магистр Группа: Участники Сообщений: 1411 |
Добавлено: 13-04-2019 07:26 | ||
|
Нет, только с таким обозначением. Если Вам интересны, отложу полный комплект, включая эпоксидные, мне они особо без надобности
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 13-04-2019 19:07 | ||
|
Не откажусь, спасибо!
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 14-04-2019 01:32 | ||
Некие 15МЛ3 1969г от Ангстрема:.1555190943.jpg) (Фото с Радиокота. Хотел приобрести, но человек продает только упаковкой 10шт...) |
|||
|
ingOK мастер Группа: Участники Сообщений: 888 |
Добавлено: 14-04-2019 10:44 | ||
Судя по сайту уважаемого Клапауция, 15МЛх это ранние выпуски микросхем 228-й серии. |
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 14-04-2019 12:17 | ||
| у меня записано 15МЛ3 - 2УИ183 | |||
|
mretro администратор Группа: Администраторы Сообщений: 8045
|
Добавлено: 14-04-2019 12:36 | ||
|
|||
|
kolosov мастер Группа: Участники Сообщений: 537 |
Добавлено: 15-04-2019 11:47 | ||
|
Фото с аукциона "Ау" Интересно что за гибридки, может кто знает?  |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 15-04-2019 11:51 | ||
|
из аппаратуры ИКМ-120 04ВБ РХ3.430.008 и т.д. |
|||
|
kolosov мастер Группа: Участники Сообщений: 537 |
Добавлено: 15-04-2019 11:56 | ||
|
Спасибо. Видно связисты списали очередное устаревшее оборудование и пошел раздербан |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 19-04-2019 13:12 | ||
КП.010 Корпус подобен сборкам 230ой серии и т.п., но больше раза в два, как минимум |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 23-04-2019 20:09 | ||
04ДФ14 1985г Опытная: 04КН20 1985г Опытная:  04ПФ15 1985г Опытная:
|
|||
|
Bob магистр тайных сил Группа: Участники Сообщений: 1557
|
Добавлено: 25-04-2019 18:20 | ||
М2ПАЦ4171Б, не опытная :
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 30-04-2019 19:55 | ||
848УР1 1979г опытная: К304ИП1 и ИП2 1980г Гириконд:  И некая МГ-10-О 1973г:
|
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 30-04-2019 21:01 | ||
2CC842 в последующем 284СС2 |
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 01-05-2019 12:35 | ||
|
04ха055 новодел.(не сигналовская ха055.) http://oniip.ru/produkcia/detail.php?SECTION_ID=109&ELEMENT_ID=430 |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 01-05-2019 18:59 | ||
|
Необычно видеть у нас такие корпуса, но их наличие откровенно радует
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 03-05-2019 18:35 | ||
255УН4: И некая серия 253! Если не ошибаюсь, ранее не встречалась! Может кто что знает по ней? 2ЛИ532 1977г:
|
|||
|
ingOK мастер Группа: Участники Сообщений: 888 |
Добавлено: 03-05-2019 21:37 | ||
Судя по вот этому сайту, в 253-й серии присутствуют как логические, так и аналоговые микросхемы. 2ЛИ532, понятное дело, это логический элемент "И". |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 11-05-2019 11:28 | ||
201УВ3: 201ПС1:  201ГС64:
|
|||
|
NB вошел во вкус Группа: Участники Сообщений: 261 |
Добавлено: 14-05-2019 12:25 | ||
Нашлась плохо читаемая этикетка на УНЧ-4. Попробовал реновировать.
|
|||
|
DGS знающий Группа: Участники Сообщений: 373
|
Добавлено: 16-05-2019 08:02 | ||
Нашёл у себя 202-ую серию - сборка из дискретных диодов 2ЛП022(ранее 1МД45) и логику 2-2И 2ЛС021(ранее 1МД40). По теме пробежался и таких не нашёл . Может и пропустил .Фотки , что-то плохо получаются . Уж извините . |
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 17-05-2019 18:25 | ||
Спасибо за этикетку на УНЧ-4.А схемы включения не было? Думаю что на вашем черчеже точка потерялась для УНЧ-4-4.Похоже УНЧ-4-4 должна маркироватся точкой с право внизу. Микросборку наверное разрабатывали для более симметричного включения по сравнению с TDA . УНЧ-4-1---мост---на A2000V УНЧ-4-2---2к-----на A2000V УНЧ-4-3---мост---на A2005V УНЧ-4-4---2к-----на A2005V Т.е четные мостовое включение.Не четные двух канальные. Набросал схемки включения.     Ваша белая микросборка похоже УНЧ-4-2. |
|||
|
NB вошел во вкус Группа: Участники Сообщений: 261 |
Добавлено: 17-05-2019 20:21 | ||
|
Схемы включения, к сожалению, не было. Микросборки и этикетка случайно попались на блошином рынке. Компаунд у них слегка эластичный. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 17-05-2019 20:57 | ||
Похоже, что силиконовый "ВИКСИНТ" |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 26-05-2019 00:01 | ||
| В недавно выложенном тут на форуме сборнике справочных листов упоминается некая серия 234. А кто-нибудь в реальности с такой сталкивался или пока она мифическая? | |||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 26-05-2019 00:28 | ||
235КП1, УН5, КД1, ПП1, УС1Б, УС3 и УС7 1974-76г:
|
|||
|
Rumata вошел во вкус Группа: Участники Сообщений: 298 |
Добавлено: 29-05-2019 01:30 | ||
Импортная гибридка, снятая с какого-то блока питания. Информации по ней пока не обнаружил. |
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 29-05-2019 18:45 | ||
Есть схема БП SONY где стоит SH-B1, предполагаю что возможно или на другое напряжение или частоту, как вариант у SH-A1 управление биполярником.  |
|||
|
Rumata вошел во вкус Группа: Участники Сообщений: 298 |
Добавлено: 29-05-2019 23:44 | ||
|
Благодарю, slami. Скорее всего, так и есть. На оборотной стороне под заливкой явно стоит микросхема в корпусе типа SO или SOT 14-16 ног. |
|||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6778
|
Добавлено: 07-06-2019 20:49 | ||
С платы питания аппаратуры SAMSUNG:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 10-06-2019 19:00 | ||
Микросборка ЦМД РЦ080101-1 1992г в родной таре с бумажкой .1560178755.jpg) .1560178760.jpg)
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 24-06-2019 19:32 | ||
04УД012: 65СА04:  25УЕ02:  25УП04:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 16-07-2019 19:39 | ||
2УИ471 1974г: 432ЕП5. По ней нашел только, что это Два токовых ключа на 1 А каждый с остаточным напряжением менее 1.7 В  К299ЕВ1:  И вроде нечастая серия... К2СА511 1974г:
|
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 17-07-2019 09:19 | ||
С буквой "К" они, конечно, размахнулись во всю ширь грузинской души
|
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 01-08-2019 15:12 | ||
|
Интересно, читаю сейчас Фельдмана "От калькулятора к суперкомпьютеру". Там где он рассказывает про макет раннего, кгхм, калькулятора "Стэк-1211", есть такое: "Мы выбрали выпускавшиеся в Зеленограде гибридные тонкопленочные микросхемы "Сегмент-2" с простой диодно-транзисторной логикой. Конструкция их корпуса (ТО-5) с длинными выводами была пригодна для прямого монтажа без изготовления печатных плат". Это 1966-67 год. "Сегмент" это 203я серия. А вот что было такое "Сегмент-2", какое-то её продолжение, нигде пока не засветившееся?... |
|||
|
TBM вошел во вкус Группа: Участники Сообщений: 173 |
Добавлено: 10-08-2019 23:06 | ||
10МД4 и 10МД10  304ИД6БВ и КТ365СА
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 16-08-2019 01:15 | ||
301НР1АВ: 04УН035:  435АГ1:  435КН1 и КН2:
|
|||
|
TBM вошел во вкус Группа: Участники Сообщений: 173 |
Добавлено: 19-08-2019 21:56 | ||
К04ХП006  700РУ402
|
|||
|
TBM вошел во вкус Группа: Участники Сообщений: 173 |
Добавлено: 02-09-2019 14:26 | ||
3НС014 1972 год опытная
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 03-09-2019 19:56 | ||
286ЕП2 довольно ранние - 1978-79г: К424КТ1 и ПУ1:
|
|||
|
Bob магистр тайных сил Группа: Участники Сообщений: 1557
|
Добавлено: 04-09-2019 14:52 | ||
04ХЛ11 , опытный : Нигде не нашел данных по этой микросборке.
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 05-09-2019 00:32 | ||
|
На такие вещи если и искать информацию, то только в документации на изделия, где они применялись...
|
|||
|
MIKE044 вошел во вкус Группа: Участники Сообщений: 119
|
Добавлено: 05-09-2019 19:05 | ||
МСЧ-УН.УВ |
|||
|
kolosov мастер Группа: Участники Сообщений: 537 |
Добавлено: 06-09-2019 11:09 | ||
Импортные гибридки:    |
|||
|
Yagarto вошел во вкус Группа: Участники Сообщений: 134 |
Добавлено: 12-09-2019 20:30 | ||
|
Вопрос может быть не по теме, но все же. Может кто знает: какой тип диодов применяется в микросборке 201ПС1, какой тип диодной сборки в микросборке 201ПС6, данные трансформатора (марка и размер ферритового кольца, количество витков) ИЖ4.778.006 микросборки 201УВ3 |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 14-09-2019 23:55 | ||
М04-03 и М08-01: К4КП4:  И микросборки кварцевых генераторов - ГК1-01, 03, 05 и 07:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 20-10-2019 00:10 | ||
03ФП006: М2УСЭ0084:  АП.003:  К8А3ИМ2 ЗЗИМ 1982г. Видимо из ранних...
|
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 26-10-2019 03:11 | ||
|
Продовец утверждает что не маркированная микросборка КХА058, но это не она.Другая кер плата,цоколёвка,меньше конденцаторов.Хотя на укв приёмник с низкой пч похожа.Может это мифическая КХА034 или еще что ? http://ay.by/lot/mikrosborka-kha058-retro-5023142983.html Не КХА058.    КХА058   |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 28-10-2019 07:47 | ||
Побежал было смотреть на ХА998. Но нет, не то... |
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 28-10-2019 22:06 | ||
Я тоже побежал в первую очередь на ХА998 посмотреть.
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 08-11-2019 18:33 | ||
|
15МЛ3 1969г. Ранее уже показывал, но теперь качественное фото собственного экземпляра.  Еще один представитель серии К4_ - К4КП1 1983г:  ПУ.006С. Не понимаю: Звездочка - это чей-то логотип или просто какой-то служебный значок?  И 427ПА4 2001г:
|
|||
|
ingOK мастер Группа: Участники Сообщений: 888 |
Добавлено: 08-11-2019 22:50 | ||
На логотип Саратовского электроагрегатного производственного объединения, хорошо всем известный по холодильникам "Саратов", смахивает. Пишут, что гибридками они тоже занимались:
|
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 09-11-2019 02:47 | ||
| На 155la3.ru есть микросборка с такой-же звездой. АП.995ДМ | |||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 15-11-2019 00:56 | ||
М2ПАЦ4171Б 1992г: М2ЕНЭ4361В и 4381Б 1990г:
|
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 28-11-2019 17:02 | ||
Как и ЛП1, это диодно-резисторная сборка. Но с другой схемой - два элемента 4ИЛИ-НЕ. |
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 28-11-2019 21:21 | ||
2ЛП021, 2ЛП022   Если offtop, перенесите пожалуйста в нужную тему |
|||
|
Sarenot гроссмейстер Группа: Участники Сообщений: 1003
|
Добавлено: 28-11-2019 21:23 | ||
230ИК1 К230ИЕ1А  252СА1  |
|||
|
DGS знающий Группа: Участники Сообщений: 373
|
Добавлено: 28-11-2019 21:40 | ||
На картинке 2 микросхемы одной серии - это 2ЛП022 и 2ЛС021 . Вторая - это логика , а по поводу первой (2ЛП022) инфы не нашёл , тогда как её "соседка" 2ЛП021 является диодной сборкой . Подскажите по поводу ЛП2. |
|||
|
DGS знающий Группа: Участники Сообщений: 373
|
Добавлено: 28-11-2019 21:48 | ||
| Спасибо slami. Видно , что здесь , на форуме, "корифеи" своего дела , в числе которых и вы . Свой пост перенёс в указанную уважаемым mretro , а именно в тему "ГИС а также всё, что на них похоже". | |||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 29-11-2019 01:28 | ||
2ЛП022 |
|||
|
DGS знающий Группа: Участники Сообщений: 373
|
Добавлено: 29-11-2019 22:22 | ||
|
kolbasNIC Информация по радиокомпонентам , которая есть на сайте, я периодически скачиваю себе для ознакомления . А вот по этому элементу я не нашёл . Поэтому Спасибо за файл. |
|||
|
VITALL вошел во вкус Группа: Участники Сообщений: 148 |
Добавлено: 29-11-2019 22:48 | ||
Вот юмористы, - и СССР до 1999 года и Зе и 3три у них "одним цветом" - таким комплектом продавалось |
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 30-11-2019 12:55 | ||
|
Да попутали букву зэ с тройкой.Такое на микросхеме АЛЗ встречал.У Клапауция есть фото на сайте. Замена микросборки УПЧЗ-2С.Вчера выловил фотки на торговой площадке. Интересна К174УР4 с логотипом СИГНАЛа.     |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 02-12-2019 14:53 | ||
И яё почти неотличимая сестра-близнец, 03ПФ006
|
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 03-12-2019 15:59 | ||
 221ЛР1-У. Што??  221ЛП1-0. Што??
|
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 03-12-2019 19:24 | ||
|
Опытная, Улучшенная
|
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 04-12-2019 12:22 | ||
 и... ? |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 04-12-2019 15:36 | ||
 2ИР302 июнь 1972 - пока самая ранняя микросхема серии? |
|||
|
Sarenot гроссмейстер Группа: Участники Сообщений: 1003
|
Добавлено: 04-12-2019 16:50 | ||
Люксовая!!!
|
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 04-12-2019 18:27 | ||
ещё Лучше А если серьезно, не помню у каких логических микросхем была рассортировка буквами быстродействия (время задержки) |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 04-12-2019 18:55 | ||
Судя по опытности и совсем другому стилю маркировки - пока реально самая ранняя из мелькавших на фото
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 03-01-2020 01:37 | ||
201УВ3АМ: МС-66В 1994г:  ПП-1 2007г:  ФВ 10 2.1 2003г. Прошу подсказать по логотипу, похожему на обозначение фототранзистра?
|
|||
|
TBM вошел во вкус Группа: Участники Сообщений: 173 |
Добавлено: 07-01-2020 23:30 | ||
Что то не попадается мне новых 65-66 года(
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 08-01-2020 02:09 | ||
|
Скромненько это вы так На самом деле ваши находки чуть ли не на рекорд по возрасту для советских микросборок тянут! Пока ранее 1966г лично я не видел даже на фото! Ну и обозначение у них совсем раннее, еще даже не _ММ_, МД и тп...Вообще у меня есть интересный исторический вопрос: Получается у нас микросборки и ПП ИС появились практически одновременно - середина 60-ых. Почему же тогда монолитные схемы быстро не вытеснили микросборки, как это кстати произошло на западе, если их преимущества и выгоды просто очевидны? зы: Уважаемые, подписывайте пожалуйста показанное в постах, чтобы потом хоть как-то можно было в поиске что-то находить... |
|||
|
checha главный по тарелочкам Группа: Участники Сообщений: 3077 |
Добавлено: 08-01-2020 13:02 | ||
|
Одна из возможных причин, это отсутствие отработанной технологии производства и перенос её на другие предприятия. В США в середине 50-х годов прошлого века было около 50 производителей полупроводниковых приборов. А у нас? А технологию порой нарабатывали годами....она решает всё в данном вопросе. Поскольку задачи обороны надо было решать быстро и качественно, гибридки сильно выручали и были к месту.... |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 08-01-2020 18:42 | ||
На форуме по приему драгмета засветился очень любопытный блок (предположу, что родом с радиолокации или РЭБ) с ранее не встречавшейся 843 серией микросборок - в данном случае 843УР1 производства Рижской Альфы.
|
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 09-01-2020 01:46 | ||
| Анонс 843УР1 | |||
|
Pedro гигант мысли Группа: Участники Сообщений: 4411 |
Добавлено: 11-01-2020 16:31 | ||
| Блок узкополосной фильтрации квазинепрерывного режима РЛС 9С35М1, | |||
|
коллекционер главный по тарелочкам Группа: Участники Сообщений: 2259 |
Добавлено: 11-01-2020 16:42 | ||
Жаль, что в даташите нет электрических параметров данной микросхемы. А так, большое Вам спасибо!!!! Ждем продолжения. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 13-01-2020 20:08 | ||
|
Фотки попались на Мешке. ЦМУ2 и Ш4 ЦМУ2:  (Ш4) АПИ4401410, 420 и 430:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 20-01-2020 20:21 | ||
ПП-5 Р и ПП-5-1 2007 и 2009г: СН-1 4.2 2001г. Опять те самые логотипы, которые пока, как я понял, не определены...  ПП-2 9.9 2011г. С логотипами - аналогично...  И вот такая в довольно необычном планарном корпусе - ПП001 1989г:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 23-01-2020 01:00 | ||
На форуме по приему драгмета засветилась УПЧЗ-2МС (заинтересовал именно суффикс МС) 1991г с вроде не встречавшимся ранее логотипом:
|
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 27-01-2020 16:40 | ||
а вот УПЧЗ-2-См, кооперативный
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 31-01-2020 20:10 | ||
|
Подборка микросборок вроде как из Р-163. Судя по другим элементам, стоявшим на платах, микросборки произведены где-то в промежутке 2005-2008г. Насколько понял из интернета, сейчас их производит Томский НИИПП. 04УР020, 021 и 024:  04ФН002 и 003:  04ФЕ042:  04ХА013:  04ДП006:  04ЕМ006:  И слоновая - 04ГС022:
|
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 05-02-2020 14:32 | ||
МПКУ-1, "микросборка преобразования кодов и управления". Заводская партия в 1 (одну) штуку .1580898697.jpg)
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 25-02-2020 13:57 | ||
|
Попалось на Радиокоте. 1МД1 1968г от Экситона. Корпус без выштамповок.
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 29-02-2020 00:52 | ||
|
ПП002 1989г. Не самое частое для микросборок - планарное исполнение.  М2ПАФ0911 1990г. Как подсказал ув. Клапауций: микросборка, которая ранее нигде не отмечалась и про которую вообще ничего неизвестно!
|
|||
|
Bator вошел во вкус Группа: Участники Сообщений: 298
|
Добавлено: 02-03-2020 12:52 | ||
|
Может кто нибудь из присутствующих знает что либо про эти сборки? извиняюсь за качество картинок.
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 02-03-2020 15:31 | ||
|
Платы похоже вот отсюда: http://www.mirebs.com/fozu/omp256.html Предположу, что УВ - Усилитель Воспроизведения. По второй у меня мыслей нет. Зы: если оно пойдет на слом, с радостью приобрел бы по 2-3 микросборки в коллекцию и на вскрытие
|
|||
|
Bator вошел во вкус Группа: Участники Сообщений: 298
|
Добавлено: 02-03-2020 17:19 | ||
|
Спасибо lalka ! Помню видел, а где не помню :) В лом данная книжка не пойдёт. В коллекцию пойдёт. Про сборки отдельно уточню. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 16-03-2020 00:49 | ||
298ФН15 1994г и Кварцевый генератор ГК25-1-П-20.0М 1991г:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 20-03-2020 01:15 | ||
|
2ГФ181 Ангстрем 1970г. Подозреваю, что из совсем ранних после переименовывания в привычную маркировку.  (Фото сделал в приемке) |
|||
|
Wiskas пришел поспрашивать Группа: Участники Сообщений: 54 |
Добавлено: 04-04-2020 21:24 | ||
| Есть ли информация, в каком примерно году были сняты с производства модули серии "Логика-Т"? | |||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 06-04-2020 13:04 | ||
| Свежее 1991 года мне не встречались. Но официальной информации нет. | |||
|
Wiskas пришел поспрашивать Группа: Участники Сообщений: 54 |
Добавлено: 06-04-2020 19:33 | ||
|
В Украине в последнее время СБУ рассекретило очень много документов КГБ УССР. Среди прочих попался любопытный документ касательно низкой надежности КИП на Чернобыльской АЭС. Документ датирован 16 октября 1981 года. В тексте имеется такой пункт: — слабая надежность логических схем СУЗ, собранных из элементов серии «Т», выпуск которых из-за низких качеств снят с производства; Возникает вопрос - что это за "элементы серии Т", к тому же и снятые с производства как минимум в начале 80-х? Мне кроме "Логики-Т" ничего не вспомнилось, поэтому и поинтересовался здесь. https://pripyat-city.ru/wp-content/uploads/2010/11/008.pdf |
|||
|
Krtek знающий Группа: Участники Сообщений: 454
|
Добавлено: 07-04-2020 00:37 | ||
АЭС и К50-6, говорите? Есть вполне определенные "музеи", просто обожающие такие материалы. |
|||
|
Wiskas пришел поспрашивать Группа: Участники Сообщений: 54 |
Добавлено: 07-04-2020 02:55 | ||
Где я говорил что-то про К50-6? Их я видел, и не раз - правда, не в блоках с электростанции, а в технике сильно попроще. Интерес был только к элементам серии "Т", притом не в контексте их применения конкретно на АЭС, а в общем - что такое, как выглядят, на чем сделаны и т.п. (если, конечно, они по каким-то причинам не являются до сих пор секретными). Что же касается К50-6, то без бумажной версии документа установить истину маловероятно, а версий за и против их наличия там может быть множество, посему этой темы я касаться не хочу. |
|||
|
Krtek знающий Группа: Участники Сообщений: 454
|
Добавлено: 07-04-2020 05:48 | ||
Высказывание было исключительно в адрес составителей этого документа и строго по поводу применения К50-6. Ваш интерес мне думается, также может попасть под уточнение
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 07-04-2020 11:45 | ||
На форуме по приему драгмета засветилась микросборка из очень ранних и еще и в редком корпусе: ГС1 производства Ангстрем март 1966г:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 04-06-2020 18:09 | ||
|
Несколько микросборок родом из РПУ Бригантина. На некоторых интересный штампик приемки... 04АП04 - формирователь кода управления аттенюаторами:  04АП005 - формирователь местной несущей частоты 128 кГц:  04ДС04 - частотнофазовый детектор с интегратором:  04КТ06 - элемент управления матричным дисплеем:
|
|||
|
Krtek знающий Группа: Участники Сообщений: 454
|
Добавлено: 04-06-2020 22:13 | ||
Штамп приемки изделия Госприемкой (была такая структура на закате СССР…). Буквы ПРС применяли на Омском приборостроительном заводе им. Козицкого. |
|||
|
Sarenot гроссмейстер Группа: Участники Сообщений: 1003
|
Добавлено: 07-07-2020 14:57 | ||
2УС263Б 218АГ1  К284УД1А
|
|||
|
ingOK мастер Группа: Участники Сообщений: 888 |
Добавлено: 07-07-2020 20:18 | ||
Это "чьих же они будут"? Новосибирский электровакуумный завод? А справа тогда что за значок, похожий на логотип Саратовского "Тантала", поставленный на попа?
|
|||
|
Sarenot гроссмейстер Группа: Участники Сообщений: 1003
|
Добавлено: 07-07-2020 22:20 | ||
Да, это старый логотип НЭВЗ (пятиугольник). А вот по поводу БОЛЬШОГО ЭЛИПСА... мне кажется что это буква О - опытная партия. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 08-07-2020 00:29 | ||
| Нет, это точно не обозначение опытности. Тем более по датировке можно точно сказать. что эта серия уже во всю серийно шла. Опытными они были куда раньше. | |||
|
Sarenot гроссмейстер Группа: Участники Сообщений: 1003
|
Добавлено: 08-07-2020 01:30 | ||
А что тогда обозначает данный ЭЛИПС ? Он очень часто встречается на гибридках 2ХХ серий. (мне попадался раз 20-ть на разных сериях...) |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 08-07-2020 15:49 | ||
|
Посмотрел сейчас практически весь свой архив. Наблюдения следующие: - Этот знак ставил похоже только Новосибирск. На тех же самых микросборках от Ангстрема такого знака нету в принципе. - Наличие знака от года не зависит. Он бывает как на довольно ранних, так и на относительно поздних образцах. - Есть образцы Новосибирска с обозначенной опытностью как у других - малой О в углу. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 08-07-2020 16:10 | ||
Пара микросборок из блока электронного управления зажиганием МС4004 Болгарского производства:.1594209200.jpg) .1594209205.jpg) (Фото с форума по приему драгмета. Микросборки были сняты именно отсюда) 1053 1991г:  1051АЕ 1992г:
|
|||
|
Sarenot гроссмейстер Группа: Участники Сообщений: 1003
|
Добавлено: 09-07-2020 14:05 | ||
|
2НТ173 Не совсем понял где у неё ромб? (разжаловали в ОТК... и лачком припудрили...)
|
|||
|
Bob магистр тайных сил Группа: Участники Сообщений: 1557
|
Добавлено: 23-07-2020 11:52 | ||
Быстрый счетчик :  -интересно,насколько он быстрый. И какие используются микросхемы . |
|||
|
Bob магистр тайных сил Группа: Участники Сообщений: 1557
|
Добавлено: 23-07-2020 11:57 | ||
04уи3, УДПК, НТ012А :  |
|||
|
Bob магистр тайных сил Группа: Участники Сообщений: 1557
|
Добавлено: 23-07-2020 11:59 | ||
Какой-то усилитель с резисторами ТВО на входе : |
|||
|
TURBO мастер Группа: Участники Сообщений: 627 |
Добавлено: 23-07-2020 12:27 | ||
|
Я сразу извиняюсь за фото ибо фотал около года назад и эту то ли гибридку то ли фиг его знает что и не заметил если качество плохое то удалите его на фиг)) или может кто встречал такое? это раскуроченный фотик Силуэт-Электро тама с обратной стороны ещё есть микруха к-189БР2 |
|||
|
Bob магистр тайных сил Группа: Участники Сообщений: 1557
|
Добавлено: 23-07-2020 18:56 | ||
Какой-то предусилитель, МЭЛЗ :
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 23-07-2020 19:48 | ||
Вот именно, что для того, чтобы понять, насколько он быстрый, нужно опознать микросхемы. А это можно сделать в идеале срезав крышку одной из них и посмотрев на кристалл... "Какой-то предусилитель, МЭЛЗ :" Мое предложение по улучшению качества ваших снимков вы похоже так и отвергли... очень жаль
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 26-07-2020 01:05 | ||
448ГГ2 1985г Опытная: (Фото с Мешка) |
|||
|
Sarenot гроссмейстер Группа: Участники Сообщений: 1003
|
Добавлено: 27-07-2020 21:37 | ||
448ГГ1М
|
|||
|
Sarenot гроссмейстер Группа: Участники Сообщений: 1003
|
Добавлено: 27-07-2020 21:43 | ||
К2УС248
|
|||
|
Sarenot гроссмейстер Группа: Участники Сообщений: 1003
|
Добавлено: 27-07-2020 21:44 | ||
2ГФ481И
|
|||
|
Sarenot гроссмейстер Группа: Участники Сообщений: 1003
|
Добавлено: 27-07-2020 21:46 | ||
304ИД4БВ
|
|||
|
Bob магистр тайных сил Группа: Участники Сообщений: 1557
|
Добавлено: 28-07-2020 10:22 | ||
302НР1Г : |
|||
|
Sarenot гроссмейстер Группа: Участники Сообщений: 1003
|
Добавлено: 05-08-2020 14:32 | ||
1ИЛ141Б
|
|||
|
Sarenot гроссмейстер Группа: Участники Сообщений: 1003
|
Добавлено: 05-08-2020 14:33 | ||
2ЯП431
|
|||
|
Sarenot гроссмейстер Группа: Участники Сообщений: 1003
|
Добавлено: 05-08-2020 14:38 | ||
К114ТР1А
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 19-08-2020 19:31 | ||
2УИ547 1974г: 2ЛБ231 1975г:  240КН2 1982г. Согласно сказанному на сайте ув. Клапауция - изначально она называлась 2КТ402.  ЦАП-2 1992 и 1993г:
|
|||
|
Sarenot гроссмейстер Группа: Участники Сообщений: 1003
|
Добавлено: 05-09-2020 21:12 | ||
К202УК1
|
|||
|
Bob магистр тайных сил Группа: Участники Сообщений: 1557
|
Добавлено: 08-09-2020 13:42 | ||
Интересно, что за логотип на модулях ММР-3, ММР-8 :
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 08-09-2020 13:48 | ||
|
По ММР-8: "Производитель - НПК "Элара" им. Г.А.Ильенко, г.Чебоксары, а вот разработана она была Раменским приборостроительным КБ." Отсюда: http://155la3.ru/mmr_8.htm |
|||
|
Bob магистр тайных сил Группа: Участники Сообщений: 1557
|
Добавлено: 09-09-2020 11:30 | ||
Эти же модули ММР-3, ММР-8 внутри :
|
|||
|
Bob магистр тайных сил Группа: Участники Сообщений: 1557
|
Добавлено: 09-09-2020 11:51 | ||
313НР310 : -интересно, что за логотип ?
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 09-09-2020 19:38 | ||
Спасибо за фото, значит и правда чисто резисторные матрицы. Жаль только чутка края побились, ну и по качеству фоток я вам уже говорил... |
|||
|
Bob магистр тайных сил Группа: Участники Сообщений: 1557
|
Добавлено: 09-09-2020 21:42 | ||
Если интересуют другие такие модули на вскрытие, то можно поменяться на что-нибудь
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 10-09-2020 00:41 | ||
Я вам предлагал вариант на почте, вы обещали подумать и так и пропали... |
|||
|
Bob магистр тайных сил Группа: Участники Сообщений: 1557
|
Добавлено: 10-09-2020 00:51 | ||
Уважаемый Александр , больше интересует обмен по теме форума
|
|||
|
mretro администратор Группа: Администраторы Сообщений: 8045
|
Добавлено: 14-09-2020 09:54 | ||
Гибридная микросхема 5.435.923
|
|||
|
Sarenot гроссмейстер Группа: Участники Сообщений: 1003
|
Добавлено: 04-10-2020 00:31 | ||
К218ГГ1
|
|||
|
Pedro гигант мысли Группа: Участники Сообщений: 4411 |
Добавлено: 12-10-2020 17:39 | ||
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 14-10-2020 15:50 | ||
|
Попалось на Авито. Подумывал взять в коллекцию и на вскрытие, но цены вообще не вариант для таких целей, увы... 04РУ1Б 1989г Опытный. Подозреваю, что по аналогии с - http://155la3.ru/04ru3.htm - к реальным ОЗУ отношения не имеет. Вот только почему тогда "РУ", решительно не понятно...  К04УД009:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 01-11-2020 15:56 | ||
|
2ФН141 1975г. Судя по обозначению - экземпляр из довольно ранних.  И вот такая няшечка 04УН040
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 04-11-2020 15:54 | ||
263АГ1 1987г: 04ИР174:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 12-11-2020 19:46 | ||
|
Я некогда ранее выкладывал тут вот такие микросборки: http://155la3.ru/iyu2_250_130.htm http://155la3.ru/iyu2_250_155.htm В интернете попалось фото без каких-либо пояснений некого блока с их использованием и заодно с целой горой микросборок серии 235. Выглядит конечно мощно!
|
|||
|
Чёрный сталкер магистр Группа: Участники Сообщений: 1411 |
Добавлено: 13-11-2020 09:15 | ||
|
Судя по всему, блок частотного разделения каналов, а по применяемости микросборок,- от того же "Циклона" и/или иже с ней. На космос "не тянет" технологией монтажа, а для наземной КПА слишком "суровое" климатическое исполнение,- блок был с претензией на герметичность. Что у навигационных систем, что у станций постановки помех, что у радиочастотной части систем наведения на цель и т.д.,- схемотехника если не одинаковая, то весьма похожая. Принцип-то один и тот же
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 07-12-2020 02:06 | ||
111-К11УВ04-1,4: СП.003. Крупная микросборка. Предположу, что родом с авионики или выше.
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 11-12-2020 16:41 | ||
04ПР172 и 04ПР173:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 25-12-2020 19:39 | ||
2УС355 Рижская Альфа, 1970г: 854МИ2: .1608910479.jpg) И некая ПГ200101:
|
|||
|
Pedro гигант мысли Группа: Участники Сообщений: 4411 |
Добавлено: 02-01-2021 16:21 | ||
Ковровский ВНИИ "Сигнал" |
|||
|
Bob магистр тайных сил Группа: Участники Сообщений: 1557
|
Добавлено: 11-01-2021 00:08 | ||
04уи6, опытная : Применялась в составе блока ФЭУ :
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 03-02-2021 19:26 | ||
298ФН4, ФН7 и ФН11: КБР001 1990г:  2УС721Г 1975г: .1612365988.jpg) .1612365992.jpg)
|
|||
|
Shigure вошел во вкус Группа: Участники Сообщений: 243 |
Добавлено: 06-02-2021 21:47 | ||
|
Есть ли какая информация про гибридки Модуль-420, Модуль-500 и др из семейства, описаные вот тут ? А то попались такие в модуле памяти, стало любопытно, что делают и как устроены. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 07-02-2021 01:02 | ||
Эти?    Как устроены, по фото в принципе видно
|
|||
|
Shigure вошел во вкус Группа: Участники Сообщений: 243 |
Добавлено: 07-02-2021 07:27 | ||
Эти, но хотелось бы текстовую информацию. Назначение, годы и та. Или их никто не описывал для коллекции? |
|||
|
Loran-C знающий Группа: Участники Сообщений: 411 |
Добавлено: 11-02-2021 21:22 | ||
Плата с такими модулями Обратная сторона со снятыми модулями  Вот тут получше видно внутренности
|
|||
|
mretro администратор Группа: Администраторы Сообщений: 8045
|
Добавлено: 11-02-2021 22:04 | ||
Вот что есть у меня по теме. https://habr.com/ru/company/ua-hosting/blog/406653/ http://skbvtvm.ru/eksponat/vitaliy-mihaylovich-valkov-rukovoditel-razrabotki-uvm-elektronika-k-200 http://skbvtvm.ru/comment/6 https://disk.yandex.ru/i/Tf96Xb7YHGYPyw По устройству и функциям конкретно пока ничего не накопалось. Могу накидать фоток своих экземпляров. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 16-02-2021 01:13 | ||
04АГ001 1991г: К2УС244 и К2УС249 1973г Ангстрем:  М2УСЭ0082Б:
|
|||
|
Sarenot гроссмейстер Группа: Участники Сообщений: 1003
|
Добавлено: 16-02-2021 13:56 | ||
|
К2УП241. Это предок К224УП1 или нет ?
|
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 16-02-2021 15:35 | ||
Из статьи Староса. Я так понимаю, про них, хотя картинка немного отличается, может их модернизировали
|
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 17-02-2021 15:59 | ||
Совсем свежие микросборки. Чем-то они мне симпатичны...
|
|||
|
ingOK мастер Группа: Участники Сообщений: 888 |
Добавлено: 17-02-2021 19:07 | ||
|
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 18-02-2021 15:51 | ||
Именно так.
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 26-02-2021 18:59 | ||
|
Вопрос: а когда появились микросборки серии 298? Самая ранняя, что я встречал - 09-1979г. |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 01-03-2021 08:17 | ||
| В каталогах Дейтона они появляются в 1977 году. | |||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 03-03-2021 09:32 | ||
ГУН-93. Аббревиатура, видимо, соответствует...
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 05-03-2021 19:30 | ||
М098СА1 1988г и 93г в заливке разного цвета: К278УИ2 1985г без логотипа производителя и УИ2М 1980г от Гириконда:  КНР005 1992г:  К218УР1 1983г:
|
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 09-03-2021 14:23 | ||
  Интересно, это всё-таки одна микросхема или разные ("у-три" и "у-зе")? Шрифт у 3/З вообще разный... |
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 18-03-2021 16:07 | ||
|
Польские гибридки http://www.retrokolekcja.pl/Uklady_hybrydowe.php |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 18-03-2021 18:45 | ||
|
Жалко, что там нету GL176, которую я выложил в прозекторской... Хотелось бы понять ее назначение
|
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 05-04-2021 17:40 | ||
 Эти 1МД3, 1МД4 явно не те 1МД3, 1МД4, которые 2ЛС011, 2ЛБ014. Зачем в Минске выбрали такую же систему обозначений для своих микросборок, решительно непонятно... |
|||
|
mretro администратор Группа: Администраторы Сообщений: 8045
|
Добавлено: 11-04-2021 14:51 | ||
Не слышал о такой серии. К391. Найдено на просторах сети.
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 11-04-2021 17:54 | ||
|
А это и не серия, а просто микросборка из видеомагнитофона Л1-08 Просто у вас на фото вариант в более цивильном стандартном корпусе. http://www.155la3.ru/k391_ugo.htm |
|||
|
mretro администратор Группа: Администраторы Сообщений: 8045
|
Добавлено: 12-04-2021 07:59 | ||
Спасибо! Теперь понятно откуда ноги растут. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 17-04-2021 01:01 | ||
2УИ021 1970г: 219ГС1 1979г:  2УС193 1972г:  2ИД291 1973г:  2ИЕ303Б и К2ИЕ302Б 1975г:  |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 24-04-2021 14:00 | ||
ПП-1 предположительно 2007г: Микросборки из состава РПУ Бригантина:
|
|||
|
Pedro гигант мысли Группа: Участники Сообщений: 4411 |
Добавлено: 24-04-2021 15:48 | ||
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 24-04-2021 17:35 | ||
|
Спасибо за информацию, ув. Pedro ! Вот значит откуда эта ПП-1, а также ПП-2, ПП-5 и ПП-5-1, которые я ранее уже тут выкладывал... |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 05-06-2021 01:34 | ||
С1.155.УЛ1А 1992г: 201КН2 и 201ФН3. Корпус снизу интересный - с винтом посередине. .1622842275.jpg) .1622842282.jpg)
|
|||
|
Чёрный сталкер магистр Группа: Участники Сообщений: 1411 |
Добавлено: 05-06-2021 22:54 | ||
|
Винт для более плотного прижима к плате, для дополнительной минимизации всяких там паразитных ёмкостей,- прижим по всей поверхности, а так же охлаждения, в том числе. Это остатки платы с приёмника "Полёт и иже с ним, вероятно. Но, в определённых "изделиях" более, хм, специального назначения, имс КН2 использовались и в тракте передачи, в том числе. Тракт предварительного усиления, и всё же. |
|||
|
Александр Хрисанов знающий Группа: Участники Сообщений: 483 |
Добавлено: 10-06-2021 21:36 | ||
Что-бы это могло быть? И зачем два названия?
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 11-06-2021 00:57 | ||
|
Ну БР намекает на некую линию (схему) задержки. А двойное обозначение возможно обозначает, что в одном корпусе две различные такие схемы. Вскрыть конечно такую было бы крайне интересно! |
|||
|
Александр Хрисанов знающий Группа: Участники Сообщений: 483 |
Добавлено: 11-06-2021 11:16 | ||
| Одну вскрою. | |||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 11-06-2021 12:34 | ||
Не факт. Вон, 04РУ3 от них даже близко не память |
|||
|
-=vr=- мастер Группа: Участники Сообщений: 501 |
Добавлено: 11-06-2021 14:21 | ||
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 11-06-2021 14:55 | ||
|
Ну типа того Мое предположение состоит в том, что внутри две схемы задержки с разными параметрами, вот и дали микросборке сразу двойное название
|
|||
|
Александр Хрисанов знающий Группа: Участники Сообщений: 483 |
Добавлено: 11-06-2021 21:34 | ||
Да, внутри действительно оказались две линии задержки.
|
|||
|
checha главный по тарелочкам Группа: Участники Сообщений: 3077 |
Добавлено: 11-06-2021 21:39 | ||
| А чем она (линия задержки) отличается по топологии исполнения от полосового фильтра на ПАВ? | |||
|
Александр Хрисанов знающий Группа: Участники Сообщений: 483 |
Добавлено: 11-06-2021 22:58 | ||
| А может это и фильтры на ПАВ. | |||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 12-06-2021 01:59 | ||
Спасибо за вскрытие, ув. Александр Хрисанов!
Топологии ПАВ-фильтров и линий задержки действительно заметно отличаются. Вот как пример несколько именно ПАВ-фильтров, которые я ранее открывал:
|
|||
|
Александр Хрисанов знающий Группа: Участники Сообщений: 483 |
Добавлено: 14-06-2021 23:16 | ||
Небольшая коллекция гибридок Опытного завода НИИ Телевидения.
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 15-06-2021 01:01 | ||
|
Хорошая находка, ув. Александр Хрисанов ! Если будет возможность, откройте пожалуйста 25УБ23 и 25УЭ02
|
|||
|
Александр Хрисанов знающий Группа: Участники Сообщений: 483 |
Добавлено: 15-06-2021 23:49 | ||
25УБ23
|
|||
|
Александр Хрисанов знающий Группа: Участники Сообщений: 483 |
Добавлено: 15-06-2021 23:50 | ||
25УЭ02
|
|||
|
Loran-C знающий Группа: Участники Сообщений: 411 |
Добавлено: 16-06-2021 19:50 | ||
И у меня есть той же серии
|
|||
|
Александр Хрисанов знающий Группа: Участники Сообщений: 483 |
Добавлено: 16-06-2021 22:08 | ||
| Надо на электрическом точиле сварку удалять. | |||
|
Loran-C знающий Группа: Участники Сообщений: 411 |
Добавлено: 17-06-2021 00:12 | ||
| Экономически невыгодно было на точиле несколько десятков штук некондиционных с битыми изоляторами... Эта была первая, остальные пошли легче ножницами по металлу. С них только одна польза была, чтобы окупились | |||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 22-06-2021 01:05 | ||
|
На Мешке попалось фото некой интересной платы с микросборками 240 серии и с вроде как ранее не встречавшейся (по крайней мере у меня она вообще не отмечена) микросборкой - 8УИ012. Где стояла данная плата, там сказано не было...
|
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 24-06-2021 16:18 | ||
Никому неизвестный набор гибридных схем из фотоаппарата "Киев-20". Вообще впервые встречаю....1624536999.jpg) .1624537082.jpg)
|
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 24-06-2021 21:51 | ||
Круто. Поздравляю с находкой. Жаль только на схеме не видно номеров плат.
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 24-06-2021 23:37 | ||
Как это вы его впервые встречаете, если у вас на сайте уже давно выложена 2ЛИ421 ?
|
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 25-06-2021 08:05 | ||
Я про набор 2ПН420-2ПН422 |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 25-06-2021 08:06 | ||
Спасибо, но находка не моя, фотографии мне прислали. Обещали прислать ещё, по ходу вскрытия фотоаппарата. Так что может подробности будут. |
|||
|
Александр Хрисанов знающий Группа: Участники Сообщений: 483 |
Добавлено: 27-06-2021 19:57 | ||
М2ППЦ0141 |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 28-06-2021 01:03 | ||
| А фото в целом виде с маркировкой не сохранилось, ув. Александр Хрисанов ? | |||
|
Александр Хрисанов знающий Группа: Участники Сообщений: 483 |
Добавлено: 28-06-2021 01:37 | ||
|
|||
|
Wladimir_TS Гость |
Добавлено: 28-06-2021 16:30 | ||
| Народ - если кто вдруг богат микросхемой (гибридной) К2ЛБ101 (К210ЛА1) измерьте пожалуйста сопротивлением между выводами 1 и 2 микросхемы. | |||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 30-06-2021 15:01 | ||
"Между первой и второй перерывчик" в 12,3 килоома |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 30-06-2021 16:42 | ||
Немножко подробностей .1625056822.jpg) .1625056910.jpg) .1625056941.jpg) .1625056981.jpg)
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 13-08-2021 19:40 | ||
К262КП1Б 1987г: К2ЖА242 Восход 1972г:  Модуль генератора шума М41303-2:  Был установлен на плате от некой вроде авиационной радиостанции: .1628869195.jpg) (Фото с форума по приему драгмета) И оттуда же утянул фото его начинки. Под капелькой компаунда видимо спрятан некий диод, который и генерирует шум.  Единственное - реально не понимаю, зачем он был там нужен...
|
|||
|
MrRIP пришел поспрашивать Группа: Участники Сообщений: 92 |
Добавлено: 13-08-2021 22:49 | ||
http://forum.vhfdx.ru/izmeritelnaya-apparatura/pomogite-s-gsh-m41303-2/ - тема по нему, с картинкой:  Обратите внимание на аннотацию к таблице. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 14-08-2021 01:40 | ||
|
У меня есть эта таблица... Получается данный генератор нужен для обеспечения контроля работы приемного тракта прямо внутри радиостанции? |
|||
|
MrRIP пришел поспрашивать Группа: Участники Сообщений: 92 |
Добавлено: 14-08-2021 01:55 | ||
| Ага. чтоб знать - либо канал молчит, либо рацию РЭБом "убило" ;) | |||
|
Wladimir_TS Гость |
Добавлено: 19-08-2021 09:26 | ||
Радиостанция "Полет 1" (бывает с той-же маркировкой в виде только приемника). Наземная как не странно. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 23-10-2021 15:14 | ||
|
04КП21. Никакой информации к сожалению не имею...
|
|||
|
Pedro гигант мысли Группа: Участники Сообщений: 4411 |
Добавлено: 23-10-2021 15:29 | ||
|
не она? https://www.niipp.ru/catalog/detail.php?ID=189 |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 23-10-2021 18:26 | ||
|
Думаю, что это разные вещи. Да и по ссылке микросборка 04КП021, а у меня 04КП21
|
|||
|
Pedro гигант мысли Группа: Участники Сообщений: 4411 |
Добавлено: 23-10-2021 20:34 | ||
|
Ну тогда вот это https://ra3dhl.livejournal.com/30275.html Все-равно бредовая вешь, |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 11-11-2021 19:31 | ||
Некая ДСК, фото когда-то давно откуда-то с интернета сохранил... Е1ПМ024 - некий направленный ответвитель из состава прибора Ч6-71, почему-то названный в микросборочном стиле .1636644557.jpg) .1636644561.jpg) (Фото с форума по приему драгмета) |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 13-11-2021 14:25 | ||
|
Такой вроде тоже еще не было. 448КП3 в составе редкого приемника спец связи Р-396: .1636798973.jpg) .1636798977.jpg) (Отсюда - https://zen.yandex.ru/media/id/5ffc333d384aba22d21719fc/razobral-redkii-voennyi-kv-priemnikspecsviazi-r396-60d18d30b2ba075e65f2518c ) |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 23-12-2021 09:02 | ||
Разгребая архивы старых писем, наткнулся на, ИМХО, интересное.  Прям довольно сложная схема, с кучей кристаллов... |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 24-12-2021 00:37 | ||
|
Интересно, а что это за серия? Явно сильно нечастая... У себя в архиве нашел не свое фото К281КТ1 1974г тоже опытная:
|
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 24-12-2021 03:17 | ||
Не то слово. Почти никаких упоминаний. Пока встречались следующие названия: 281КТ1 набор аналоговых ключей на МОП-транзисторах с резистивной декодирующей сеткой (есть даташит) 281НК2 возможно была и 281НК1 281УС2 возможно была и 281УС1 и вот 281ПА1. Даты: 1974-78 гг. Может кто-нибудь расширит список? |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 24-12-2021 07:34 | ||
У тебя на сайте ещё и 281ЕП1 числится
|
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 24-12-2021 14:16 | ||
Извиняюсь, упустил. У меня еще где-то есть список названий м-м по которым в свое время не нашлось никакой информации, так мне мерещится, что там было гораздо больше 281 серии. Список ищу, но пока безуспешно.
|
|||
|
коллекционер главный по тарелочкам Группа: Участники Сообщений: 2259 |
Добавлено: 24-12-2021 16:25 | ||
Я такую микросхему снял с некой платы, которая входила в набор плат с какого-то явно авиационного устройства. Что это было, продавец не обьяснид, но сказал что это авионика. На остальных платах было дохрена 811ФЕ3 с разными прошивками. |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 24-12-2021 16:52 | ||
Пока все известные экземпляры 281 серии - невоенные... |
|||
|
Bob магистр тайных сил Группа: Участники Сообщений: 1557
|
Добавлено: 14-01-2022 19:13 | ||
|
Интересная подборка микромодулей 252 серии . К2ПД521 -опытная, К2ПД522, К2ПД524 -опытная :  К2СА521 -опытная, К2СА521 :  К2ПД522, 2ПН521 -опытная :  К2ЖА521 -опытные :  Ресурсов на разработку опытных образцов не жалели :
|
|||
|
Bator вошел во вкус Группа: Участники Сообщений: 298
|
Добавлено: 06-02-2022 10:30 | ||
|
ГУПП-1 ? Может была у кого нибудь в "прозекторской"?
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 06-02-2022 13:39 | ||
|
В моем архиве пока такая в принципе не значится
|
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 07-02-2022 22:59 | ||
|
Микросборки РБ2СЗИП001(ИП001) и РБ2СЗИА001(ИА001) Фото с ay.by  |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 07-02-2022 23:08 | ||
|
Ого! В коллекцию бы такое... Странно, что не находится в поиске у них на сайте. Уже продали? |
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 07-02-2022 23:29 | ||
|
lalka Вот. http://ay.by/lot/mikrosborki-redkost-5032948350.html |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 07-02-2022 23:35 | ||
|
В другие страны не отсылает... Жаль... Интересно хотя бы узнать, что это такое - вообще идей нет
|
|||
|
Loran-C знающий Группа: Участники Сообщений: 411 |
Добавлено: 08-02-2022 23:45 | ||
|
Не удивлюсь, если окажется, что это бескорпусные БИС на диэлектрике, наклеенные на керамику, с припаянными выводами и наклеенными металлическими крышечками. Вроде этих  Б1620РУ2-2 |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 22-02-2022 14:17 | ||
МПНЧ-2-1 Не наю что такое. Но, вероятно, летала. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 22-02-2022 19:17 | ||
С1155.КН1 1980г Опытный: С1155УП1 1984г Опытный и С1.155.УП1 1987г:  С1153.УП1 1980-81г Опытный:  С1153УП2 1981-82г Опытный:
|
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 22-02-2022 19:40 | ||
| Интересно почему в названии точки то есть то нет или гуляют? | |||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 12-03-2022 19:07 | ||
К275ЕН9А 1986г: К817ЕН-1А и 2А 1986г:  290УР1 1975г, 1977г опытный и 1978г:  848УР1 1977г опытный:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 27-03-2022 01:19 | ||
25УЕ02 1982г: ВФ999 1992г с маркировкой от руки:  ММР-3 и ММР-8:  НТ012А:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 17-04-2022 00:49 | ||
04ЕН013-01 1995г: 04ИК004 1995г:  2ЛИ532 1975г и 254ЛИ2 1981г:  К286ЕП2 и КТ2:
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 13-05-2022 19:45 | ||
04ГС025-01 1996г: 04ЕМ008 1993г:  284КН1А 1984г:  04НР06 1990г, снята из РПУ Бригантина:
|
|||
|
Krtek знающий Группа: Участники Сообщений: 454
|
Добавлено: 13-05-2022 20:36 | ||
Клапауций писал как-то в какой-то теме, что буквы ПРС в штампе ГосПриемки принадлежали ГосПриемке Омского приборостроительного завода им. Козицкого... |
|||
|
-=vr=- мастер Группа: Участники Сообщений: 501 |
Добавлено: 16-05-2022 07:15 | ||
Это фейк, у ЕП2 не столько ног и не на одну сторону. |
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 17-05-2022 01:10 | ||
| -=vr=- скорей всего ошибка маркировки. | |||
|
hardegor мастер Группа: Участники Сообщений: 813 |
Добавлено: 17-05-2022 09:45 | ||
Просто ыыводы не рабочего транзистора обрезаны |
|||
|
-=vr=- мастер Группа: Участники Сообщений: 501 |
Добавлено: 17-05-2022 14:20 | ||
Паспорт хоть сначала гляньте, прежде, чем фигню писать. http://www.155la3.ru/datafiles/k286ep2_pasp.pdf (у других ЕП можно обрезать, но не у ЕП2) |
|||
|
hardegor мастер Группа: Участники Сообщений: 813 |
Добавлено: 18-05-2022 10:19 | ||
Я использовал разные 286ЕП - у них прекрасно обрезаются ноги, если одна половинка умерла. |
|||
|
Bob магистр тайных сил Группа: Участники Сообщений: 1557
|
Добавлено: 20-05-2022 13:33 | ||
Интересно, что означает буква Н в маркировке микросхемы 218ГГ1-Н :
|
|||
|
checha главный по тарелочкам Группа: Участники Сообщений: 3077 |
Добавлено: 20-05-2022 16:39 | ||
|
Предположу, что это один из видов приёмки Но думаю, специалисты что то ещё предложат.. |
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 23-06-2022 01:05 | ||
УФЧ-20: ППП-01Ф:  04ХЛ11 1988г Оптыная: .1655931783.jpg) .1655931793.jpg)
|
|||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 13-07-2022 19:10 | ||
2УС282 1972г: 2ЛБ172А 1974г:  401УВ3 1982г:  296СА4 1985г Гириконд:
|
|
|
| Портативное ретрорадио / Общий раздел / ГИС а также всё, что на них похоже. |
