| Портативное ретрорадио / Общий раздел / Гибридки в радиосвязи |
|
| Автор | Сообщение | ||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 30-10-2012 14:46 | ||
|
Всем, доброго. Решил немного поучаствовать в форуме, есть информация которая может заинтересовать и практиков и коллекционеров. Лет эдак 18 тому назад работал в профильной мастерской по ремонту и обслуживанию радиостанций, специализировался на носимых радиостанциях "Днепр", "Транспорт", Болгарский "Транспорт"(Тантал), "Виола-Н" , однако знаком и с другими устаревшими уже теперь ра-циями "Маяк", "Виола-А", "Пальма". Уверен, что информация по гибридным микросхемам и микросборкам, применявшихся в этих станциях, отсутствует в интернете и может быть полезна. Представленную информацию можно будет использовать и свободно размещать на сайтах по раритетной электронике. Надеюсь она поможет восполнить небольшие пробелы и в коллекции уважаемого Клапауция. |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 30-10-2012 14:56 | ||
| О, замечательно! | |||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 30-10-2012 15:09 | ||
Клапауций
Рад, что могу быть полезен, тем более, что гибридки это у меня тоже любимая тема. Вначале хотелось-бы представить информацию по гибридкам Болгарского производства, это комбинат им.Михаила Антонова, г. Гоце-Делчев. Микросхемы покрывались компаундом красного или светло-коричневого цвета, расположение ног одностороннее (SIP), внешне напоминают нашу 224-серию, однако значительно более надёжное крепление ног к керамической подложке и компаунд очень высокого качества и прочности, чтобы его снять пришлось изрядно потрудиться. Вначале я выложу фото гибридок и вскрытие, это конечно больше подходит для "ПРОЗЕКТОРСКОЙ", однако тема узкоспециализированная, поэтому чтобы не разбрасываться по веткам, если позволите буду размещать здесь. Далее хочу составить небольшие pdf-ки, где показать внутреннюю схему гибридок с номиналами элементов и немного технических характеристик. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 30-10-2012 15:23 | ||
Итак, вначале это гибридка кварцевого генератора, как видно на фото используется толстоплёночная технология нанесения сопротивлений на керамику, в качестве конденсаторов используются SMD, типоразмера 0805, транзистор BFS20R, в корпусе SOT-23.   Название микросхемы: "ИС314" На последнем фото видны следы лазерной подгонки сопротивлений. Да, забыл сказать, что применялись они в носимой радиостанции "Транспорт-РН-12Б", другое название "Тантал-1" |
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 30-10-2012 15:51 | ||
Прекрасное начинание, уважаемый Холмс
Жаль, что лично меня это не очень увлекает, но тем не менее это тоже интересно. Сразу вопросы: 1. Товарный знак комбината им.Михаила Антонова, г. Гоце-Делчев? 2. У ИС314 5 выводов. На Вашей схеме номера выводов плохо читаются, но цифру 7 там видно хорошо. В связи с этим нельзя ли уточнить нумерацию выводов прямо на корпусе? 3. "А нельзя ли огласить весь список?", т.е. Ваши планы по гибридкам. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 30-10-2012 16:05 | ||
|
Уважаемый kolbasNIC, хотелось-бы осветить тему Болгарских гибридок применявшихся в радистанции РН-12Б, затем гибридок серри Мх-хх, производства Белоруссии (предприятие в Орше), которые применялись в радиостанции "Виола-Н" и некоторых других. Кроме этого, на данный момент я работаю на предприятии которое производит по простой SMD технологии, специализированные гибридки под своё собственное изделие, естественно на современной элементной базе, позднее смогу продемонстрировать и их. Насчёт выводов в "ИС314", в болгарских гибридках была принята нумерация выводов с учётом отсутствующих, поэтому для отсчёта номера вывода необходимо считать и интервалы между ножками. Такая у них специфика. |
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 30-10-2012 16:19 | ||
Спасибо. Насчет Орши, если можно поподробнее, т.к. у меня тоже довольно много информации по серии Мх-хх. Насчет цоколевки "ИС314". Все вышеизложенное никак не объясняет тот факт, что у микросхемы на фото 5 выводов, а на схеме их 6. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 30-10-2012 16:30 | ||
Давайте пока по порядку, сначала выложу три основных микросхемы серии ИС, затем можно немного и по серии Мх-хх. Насчёт выводов: на схеме вообще-то показан и вывод №8, хотя, как вы правильно заметили, ножек всего 5. Первая нога осчитывается, так-же, как и у 224 серии слева-направо, Первая нога - 1 вывод, далее "пробел"(виртуальный второй вывод), видимая на фото "вторая нога" - это на самом деле вывод №3 и так далее. Среди этих микросхем встречаются и такие у которых все выводы присутствуют. Такая вот необычная нумерация. И кстати "ключа" у этих гибридок нет, для осчёта первого вывода принимают ту сторону, на которой установлены элементы, их хорошо видно по характерной выпуклости, в отличие от серии 224, на обратной стороне подложки болгары ничего не монтировали, там просто гладкая поверхность. Здесь наверно получше будет видно
|
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 30-10-2012 16:49 | ||
| Спасибо, теперь все понятно. | |||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 30-10-2012 16:51 | ||

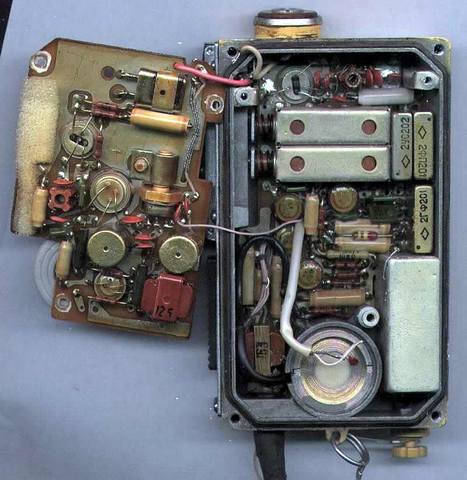

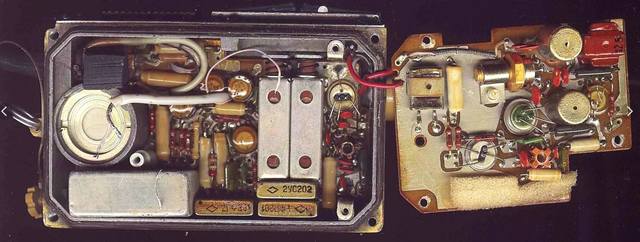

Это сама радиостанция Это внутренний монтаж. Гибридки спрятаны в плоских "экранах" из алюминия.  Ответ на ваш вопрос, насчёт "Эмблемы" комбината им. Михаила Антонова, на фото обратная сторона микросхемы  Вообще-то честно говоря, есть у меня некоторая неуверенность относительно того, что это товарный знак этого производства, я уточню, у меня есть информация по производству гибридок в Болгарии (печаталась в журнале "Радио, телевизия, електроника"), там только одно предприятие делало такие микросхемы, кстати подобные использовались в старых пятидюймовых дисководах "Изот" болгарского производства. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 30-10-2012 17:24 | ||
Следующая гибридка, это ИС301А, каскодный усилитель высокой частоты, применялся как входной МШУ в приёмнике радиостанции.   Принцип сборки тот-же, транзисторы - BFS20R  В принципе напоминает по схемотехнике, наши К224УР1 или К2УС2413, применявшихся в радиостанциях комплекса "ЛЁН". |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 30-10-2012 18:07 | ||
Следующая микросхема, это ИС302. Однокаскадный усилитель универсального назначения с переключаемым коэффициентом усиления.    Используется транзистор BFS20, без индекса "R" в конце (Rotating), индекс указывает на изменение местами выводов базы и эммитера корпуса SOT23. На картинке корпус SOT23 для BFS20  У BFS20R выводы базы и эммитера меняются местами, сделано это для удобства разводки токоведущих дорожек в ГИС. Схема гибридки:  Для переключения коэффициента усиления вывод 2 соединяют с выводом 3 ГИС, при этом коэффициент усиления увеличивается. |
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 30-10-2012 20:57 | ||
Как увидел тов. знак, так сразу вспомнил, где я его видел. Вот. Может это поможет:      |
|||
|
mretro администратор Группа: Администраторы Сообщений: 8045
|
Добавлено: 30-10-2012 22:12 | ||
Это логотип фирмы НПСК в гор. Ботевград;
|
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 31-10-2012 09:59 | ||
| Может это, как и у нас, объединение, в которое входили разные заводы? а знак на изделия ставили общий... | |||
|
mretro администратор Группа: Администраторы Сообщений: 8045
|
Добавлено: 31-10-2012 10:05 | ||
Не исключено. Вообще по логотипам стран СЭВ совсем мало информации. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 31-10-2012 13:44 | ||
mretro
Ps.kolbasNIC респект, за подборку статей по болгарским гибридкам, у меня такого нет, спасибо! Попались под руки буржуйские пару штук гибридок.     Обратите внимание у второй, тоже есть пропущенные ноги, как и у болгарских гибридок, однако-же не поленились и ещё и нумерацию ног проставили. Крепление выводов необычное для подобных изделий. Обе сделаны по толстоплёночной технологии, на первой так и написано. Обе гибридки специализированные резисторные матрицы для стабилизированных высоковольтных источников питания. Уважаемые коллеги, хотелось-бы немного "химии", эт я о втором названии ветки. Желательно постить сюда по составам компаундов для гибридок, из каких ингридиентов состоят, пропорции, если есть такая информация, технологическая документация, то пожалуйста. Интересен, к примеру состав обволакивающего компаунда для гибридок 224 серии Калужского "Восхода" или тех-же болгарских гибридок. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 31-10-2012 14:22 | ||

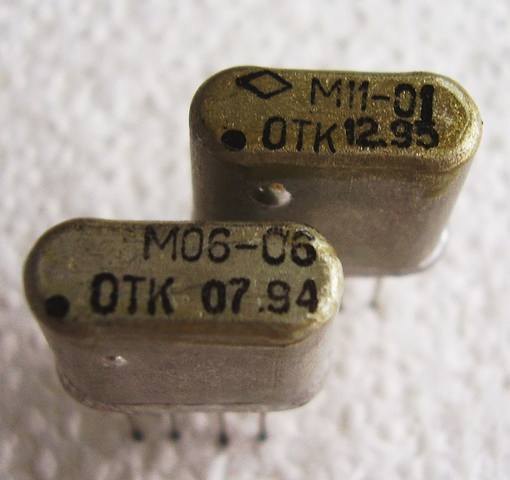

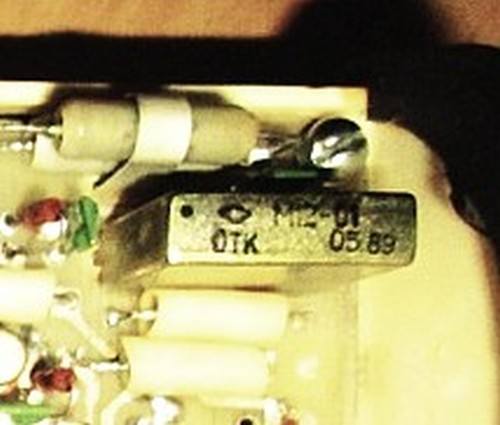

Пожалуй можно немного осветить серию Мх-хх специализированных гибридок для радиосвязных устройств. Достоинство этих микросхем, это электромагнитное экранирование при помощи металлического корпуса - алюминий с гальваническим покрытием под пайку, внешне напоминают корпуса кварцевых резонаторов в металлических корпусах, например серии РК-170. М06-06 - первый смеситель, балансного типа М06-05 - второй смеситель для перехода с первой ПЧ на вторую, со встроенной схемой второго гетеродина М11-01 - малошумящий усилитель ВЧ каскодного типа, благодаря наличию нескольких отводов позволяет изменять режим работы и может использоваться как задающий кварцевый генератор с внешним резонатором. Довольно универсальная микросхема. М02-12 - усилитель мощности низкой частоты для работы на динамическую головку манипулятора радиостанции. 2УС14-1 - микрофонный усилитель, устанавливается непосредственно у динамической головки используемой в качестве микрофона. Устанавливается на плате манипулятора радиостанции. Указанные гибридки использовались в носимых радиостанциях типа "Виола-Н" Фото взяты с какого-то радиолюбительского сайта. К сожалению не помню откуда.      Самая качественная и надёжная из всех радиостанций носимого класса, которые мне приходилось обслуживать. В общем оборонка, есть оборонка. Правда у неё есть одно слабое место, это именно гибридка М11-01. При всей привлекательности её возможностей, качество сборки её было видимо не на высоте, этот элемент меняли достаточно часто, причём при выходе из строя корпус гибридки нагревался градусов до 80, в результате КЗ внутри корпуса. Все перечисленные микросхемы выполнялись на двух керамических подложках, на одну сторону каждой наносился монтаж, затем обе подложки тыльными сторонами складывались вместе и склеивались, получалась эдакая книжица, теперь этот пакет вертикально крепился к основанию гибридки и ножки подпаивались к площадкам на подложках, один ряд ножек к одной подложке, другой ряд ко второй подложке. Электрические соединения между подложками производились с помощью тонких золотых проволочек в верхней части этого "пакета", где на каждой из этих подложек были предусмотрены соответствующие точки подпайки. Использовались транзисторы бескорпусного типа. |
|||
|
drapieznik гигант мысли Группа: Участники Сообщений: 7902
|
Добавлено: 31-10-2012 15:05 | ||
http://www.electronics.ru/journal/article/1879 http://anubis.blasux.ru/study/ktop/%D0%B4%D0%BE%D0%BA%D0%B8/80.html Я уже не помню точно, но когда то попадалась книжка (а возможно раздел в книжке..) по герметизирующих составах при изготовлении микросхем. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 31-10-2012 15:18 | ||
В основном есть информация теоретического характера, этого хватает, а вот ближе к практике, я к примеру пока не находил. Сейчас на нашем предприятии используем компаунд собственной разработки для гибридок. Хотелось-бы всё-таки иметь больше информации по составам компаундов применявшихся или сейчас применяемым для герметизации подобных изделий. ------------------------------------------------------------------------------------------------------------------ Внутренние схемы гибридок серии Мх-хх представленных на предыдущих фото.     |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 31-10-2012 19:16 | ||
|
Снова о болгарах, это с другого форума, может кому интересно. Хочу уточнить некоторые данные о болгарских микропроцессорах, которые были или не были знакомы в СССР и потом. В конце 70-х и в 80-х годах в Институте Микроэлектроники в Софии методом воспроизводства (reverse engineering) были созданы функциональные аналоги следующих микросхем: - серии Motorola MC68xx: CM601 - MC6800 (MP) CM602 - MC6821 (PIA) CM603 - MC6850 (ACIA) CM604 - MC6852 (SSDA) CM605 - MC6862 (DM) CM606 - MC6850 (PTM) CM607 - MC6845/HD46505 (CRTC) СМ608 - MC6844 (DMAC) - серии MC6805 (MCU): CM650 - MC6805P2 СМ652 - MC6805U2 CM653 - MC6805U3 - системы Intel 8088/8086: СМ609 - uPD765A/i8272A (FDC) CM610 - WD1010A/i82062A (WDC) Где-то в 1988 году был заключен договор с фирмой "Кристалл" в Киеве, согласно которому болгарская сторона передала "Кристалл"-у конструктивную документацию (топологию, тестовые программы, технологические параметры) микросхем СМ609 и CM610 и получила конструктивную документацию 8088, который стал СМ688. - системы 6502 для производства аналога Apple IIe: СМ630 - 6502 СМ631 СМ632 СМ633 Микросхемы серии СМ630 производились за счет закупок пластин с процессором и периферийными схемами, которые проходили в заводе корпусирование и электрические тесты. Пластины закупались в Азии, а корпусирование, маркировка и финальный тест проводился в Болгарии, на заводе в Ботевграде... Это к вопросу основного предприятия в Болгарии, это действительно, как сказал уважаемый mretro, город Ботевград и значок этого завода на гибридках и не только на них, на полупроводниковых тоже стоит. Радиостанции же выпускал другой завод - комбинат им.Михаила Антонова в г.Гоце-Делчев Между делом, статейка по микросварке в гибридках: Скачать Микросварка при производстве гибридок.pdf с WebFile.RU |
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 31-10-2012 19:48 | ||
Спасибо, конечно. Хотя хотелось бы чего-нибудь новенького. Я так понял, что Вы намекаете, что микросборки Мхх-хх Оршанского производства. Какие Ваши доказательства? |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 01-11-2012 14:06 | ||
kolbasNIC
Огласите весь список пожалуйста, что вас интересует по серии Мх-хх  Насчёт производства микросборок Мх-хх. Значит так, в то время когда я работал по обслуге этих ра-ций, мой сотрудник лично был на этом заводе, где собирали радиостанции Виола и не только их, там производили для оборонки аварийно-спасательные радиостанции и пр. Человек был в командировке и рассказывал, что там у них есть отдельный цех, который производил эти самые гибридки, он сам лично видел линию сборки. Я специально сегодня ему звонил и уточнял подробности. Так, что место сборки гибридок Мх-хх, Беларусь,г.Орша, Витебской области. Это информация железная, человек серьёзный и высококлассный специалист, которого уважали многие сотрудники и я в том числе. Клапауцию: проморгал я Мх-хх на вашем сайте, только сейчас глянул, вижу что теперь вскрытия не понадобится, у вас уже всё представлено в лучшем виде. Единственное, что можно дополнить, это назначение и внутренняя схемотехника тех гибридок, на которых у вас нет данных, поскольку то, что я здесь представил это далеко не всё, есть инфо и по другим гибридкам этой серии. Продолжая тему гибридок в радиосвязи, представляю мою самую большую, это микросборка МШУ от станции "Инмарсат"(когда-то в 90-х, лично приобретал в местном НИИ связи) На входе установлены самые крутые на то время в союзе, самые малошумящие биполярные транзисторы КТ3132, далее установлены КТ3115, на выходе ферритовый циркулятор, между сборками на поликоре установлен диапазонный полосковый фильтр.   На входе и выходе каждого из усилителей установлены квадратурные мосты Ланжа. |
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 01-11-2012 15:10 | ||
|
Спасибо. Вот список того, что у меня есть. Мхх-уу:  По вертикали хх, а по горизонтали уу По поводу Орши. Все здорово. Смущает одно обстоятельство. Завод находится не в орше, а под Оршей в заимке Барань. Серьёзный человек не мог ничего напутать? |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 01-11-2012 15:18 | ||
Что вас, конкретно интересует по представленным вами гибридкам в вашей таблице. 1)Назначение? 2)Внутренняя схема? 3)Схема включения? 4)Топология? 5)Нестандартное применение? |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 01-11-2012 15:43 | ||
Снова про эмблему завода в Ботевграде Болгария kolbasNIC Не поленился, снова созвонился со своим бывшим сотрудником, говорит да не в самой Орши, а в городке Барань, 10 км от Орши примерно. Так, что вы правы. Чё-ж меня пытаете, если сами хорошо знаете?
|
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 01-11-2012 16:12 | ||
Интересуют пункты 1,2,3
Так это не мои конкретные знания. Это интернет. Меня волнует в данном вопросе только достоверность факта производства Мхх-уу на заводе Красный Октябрь и больше ничего. Извините, если что не так. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 01-11-2012 16:14 | ||
Хорошо, гибридки которые я представил на фото нужны? или проехали, смотреть остальные? |
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 01-11-2012 19:58 | ||
2УС14-1 если можно осветите поподробнее, пожалуйста. У меня был на неё материал, но вот уже три дня ищу и не могу найти. Все остальное - проехали.
|
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 02-11-2012 04:04 | ||
Раз уж пошло такое дело, расширил таблицы по серии Мхх-уу: Пояснения: Таблицы построены только на основании имеющихся у меня материалов (плюс Клапин сайт). В свете последних данных (см. тему выше), я полагаю можно считать установленным, что серии Мхх-уу и 2XXnn выпускались Оршанским заводом "Красный Октябрь". ? - означает, что я не знаю соответствующего названия. Красненьким выделены недостоверные данные. Если у кого есть дополнения или уточнения - милости просим. Нашел материал по 2УС14-1. Извините за беспокойство. |
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 02-11-2012 04:22 | ||
Вот, что-то про диэлектрики для микросборок:
|
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 02-11-2012 13:59 | ||
Согласен, "Красный Октябрь" г.Орша. Неплохая у вас табличка вышла. Если не секрет долго собирали свою подборочку гибридок этой серии? На 2УС14-1 есть полные данные, выложу, может они дополнят ваши. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 02-11-2012 14:13 | ||
|

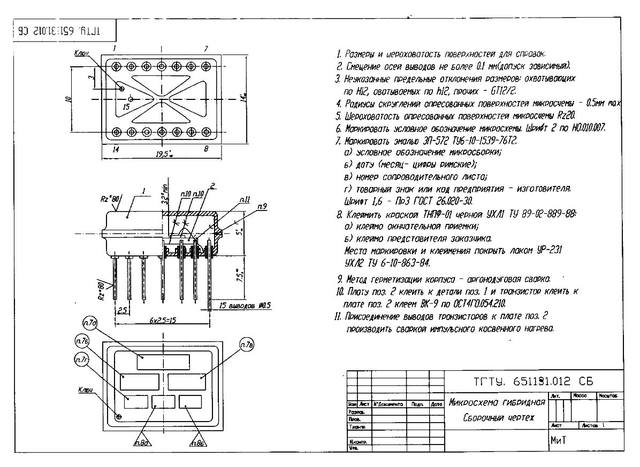

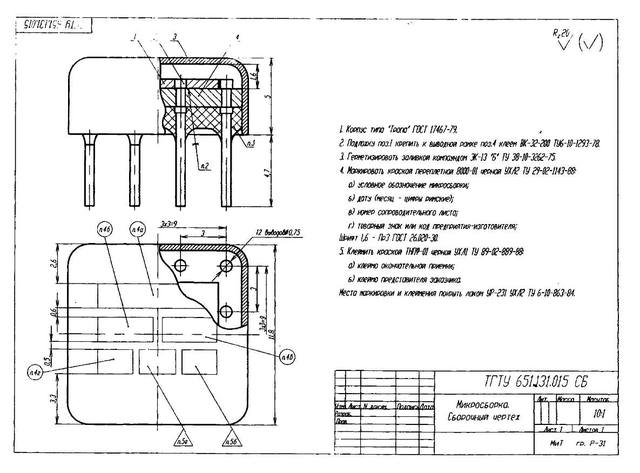

Предлагаю перечень гибридок серии Мх-хх, на которые у меня есть описание и схема включения. Всё взято из инструкций по экспуатации ра-ций "Виола-Н" и "Виола-А". kolbasNIC всё чем располагаю ниже в списке назначения. По другим типам представленным вами к сожалению не помогу, по видимому это Мх-хх, которые применялись в спасательных станциях и другом оборудовании выпускавшимся этим заводом. 01) 2ФН-1 - фильтр НЧ телефонного спектра 02) 2УС14-1- микрофонный усилитель 03) М02-11 - усилитель-ограничитель НЧ для модулятора 04) М02-12 - усилитель мощности НЧ для маломощного динамика 05) М03-02 - шумоподавитель 06) М04-03 - усилитель-ограничитель ПЧ 500 кГц и ЧМ-детектор 07) М04-04 - фазовый детектор 08) М06-05 - преобразователь частоты каскодный 09) М06-06 - смеситель балансный 10) М08-01 - генератор поиска 11) М10-07 - набор стабилизаторов напряжения пост.тока. 12) М11-01 - усилитель ВЧ каскодный 13) М11-02 - усилитель ВЧ однокаскадный, повышенной мощности |
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 02-11-2012 14:28 | ||
|

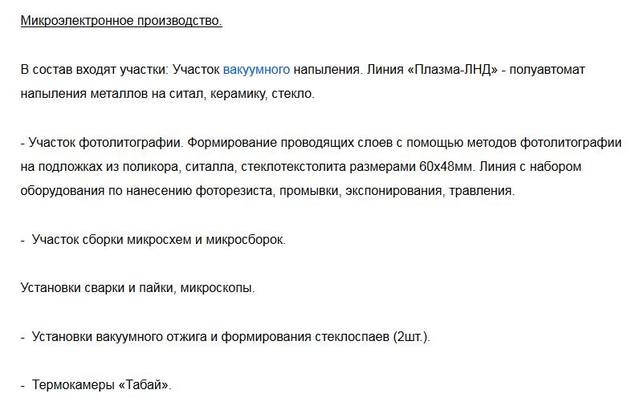

Спасибо большое, уважаемый Холмс. Установка производителя гибридок Мхх-уу и 2XXnn большое дело. Если бы не Вы, то ничего бы и не было. А информация по гибридкам из вашего списка есть вся. Единственное, чего пока нет, это чертежей корпусов гибридок Мхх-уу и 2XXnn. Что касается времени ушедшего на сбор информации, то однозначно ответить трудно. С одной стороны на это ушла вся предыдущая жизнь, с другой — основной массив информации по гибридкам Мхх-уу и 2XXnn содержался в купленных пару лет назад справочниках МПСС по микросборкам специального назначения за 1981/82 гг.
|
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 02-11-2012 14:35 | ||
Как говорится, чем смог помог и Вам спасибо. Кстати, внутренние значения сопротивлений и емкостей в гибридках серии Мх-хх нигде не указаны, ни в одном из справочников, хотя всё можно замерить, например мостом Е7-8. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 02-11-2012 15:17 | ||
Тут уже у меня интерес к максимальной точности данных. Один из главных предметов моего коллекционирования, это рецепты заливочных компаундов, прежде всего серии К224, мож кто на "Восходе" работал технологом, очень интересно. Вообще если у уважаемого сообщества есть какая либо информация по рецептам компаундов (наименование ингридиентов, пропорции, способы заливки и.т.п.) просьба постить сюда в эту ветку. Такие гибридки мы производим сейчас под своё изделие.   |
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 02-11-2012 15:49 | ||
|
Нашёл вот такой реферат. В конце марки компаунда. Может пригодится http://www.spishy.ru/referats/5/1280 |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 02-11-2012 15:52 | ||
Этот уже у меня есть , спасибо.Там правда о способах окунания и.т.д. рецепта нет к сожалению. Про ЭОК нет никаких данных, уже искал. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 06-11-2012 15:42 | ||
|
Пожалуй продолжу по гибридкам стран членов СЭВ, следующая серия - это гибридки из ГДР, применявшихся в радиостанциях UET-720, которые собирали в Берлине, район Кёпеник. Информации по ним маловато, но тем не менее стоит взглянуть на немецкое качество. На фото станция UET-720      Немного покуроченная Привлекают внимание гибридки с "дырочками", это отверстия под подстроечные сердечники для катушек интегрированных в гибридку, у нас таких точно не делали. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 06-11-2012 15:54 | ||
|
Гибридки из этой станции выполнены по тонкоплёночной технологии на стекле     На первом фото, гибридка очень напоминает нашу 235 серию. Интересно, может кто знает какой завод с эмблемой "ёлочка" на гибридках. |
|||
|
Pedro гигант мысли Группа: Участники Сообщений: 4411 |
Добавлено: 06-11-2012 16:42 | ||
|
Keramische Werke Hermsdorf, бывший HESCHO где-то в темах обсуждали, были ссылки на каталоги продукции KWH |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 06-11-2012 18:01 | ||
Действительно, похоже.   Спасибо за инфо! |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 07-11-2012 16:17 | ||
Порылся по своей литературе - даны только марки компаундов, без подробностей по составу. Даже в Электронстандартовском каталоге, есть справка на пресс-материал ЭФП-63, применяемый, как написано, для герметизации гибридных микросхем, но - только физ. свойства. Что касается Востока, в сети можно, к примеру, скачать реферат Технология производства К564ИЕ10 и серии м/с К425 и К224 (опечатки в названии я подправил), в котором есть фразы "3.10 Для герметизации микросхем К224ФН2 использовать компаунд вязкостью 27-32 мм. 3.11 Для микросборок с конденсаторами К53-37 применять компаунд ЭОК вязкостью 39-40 мм." Впрочем, что это за ЭОК, тоже неясно. Там же упоминается "Допускается для герметизации микросхем использовать компаунд Ф047-1". Ф047 - не видел нигде. Но есть данные (с составом) на Ф-47, "для герметизации керамических конденсаторов". Может, им и микросхемы можно покрывать? |
|||
|
mretro администратор Группа: Администраторы Сообщений: 8045
|
Добавлено: 07-11-2012 16:52 | ||
Много всевозможных заливочных и пропиточных компаундов описано в этой книге:
|
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 07-11-2012 18:35 | ||
Клапауций
mretro скачал книгу, хорошая книга, спасибо! Правда конкретных рецептов приготовления тоже нет к сожалению, книга обзорно-теоретическая, видимо такая информация в основном содержалась в специальных печатных экземплярах для внутреннего пользования на заводах, специально для технологов. |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 08-11-2012 11:36 | ||
Хм. Есть СМ609 можно привязать к КР1810ВГ72, то отечественного аналога на СМ610 я, пожалуй, не припомню. Получается, документацию получили, но не выпускали? |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 08-11-2012 11:55 | ||
   Попозже отсканирую содержание всего справочника, может еще что интересное для Вас будет. |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 08-11-2012 11:57 | ||
Еще страничка про герметизацию, с разными буковками
|
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 08-11-2012 12:22 | ||
Светлана 1809ВГ7 = 82062. Вполне возможно, что и не выпускали. Лично я никогда не видел. Но информация про болгарский след интересная. Есть над чем подумать. |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 08-11-2012 12:52 | ||
Эти-то были. Но ты думаешь, Кристалл получил документацию и отдал её Светлане? что-то я сомневаюсь... |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 08-11-2012 12:55 | ||
Сканировать всё сразу меня заломало Вот странички оглавления с компаундами и герметиками
|
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 08-11-2012 13:11 | ||
|
Клапауцию большое спасибо за размещённую информацию по компаундам! Всё скопировал в коллекцию. Как книга-то называется, чтобы не сканировать, может я попытаюсь поискать. Если можно титульный лист. |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 08-11-2012 13:53 | ||
Это подшивки электронстандартовских листов.
|
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 08-11-2012 19:44 | ||
|
Клапауций спасибо! Небольшое видео по Калуге "Восход" Это-ж сколько он нашлёпал в своё время гибридок 224 серии и не только их. Хороший завод, а ещё хорошо, что его не постигла участь многих других предприятий электронной промышленности бывшего союза. P.S. Смотрю у них используются ещё советские микроскопы бинокуляры и похоже такой как у меня МБС-9. |
|||
|
Alan главный по тарелочкам Группа: Участники Сообщений: 2474
|
Добавлено: 08-11-2012 19:56 | ||
Хороший ролик! Спасибо Вам за него. Правда качество изображения просто отвратительное...  У нас на форуме даже есть рубрика "Современная российская электроника", куда мы подобные материалы и помещаем... |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 12-11-2012 19:58 | ||
случайно наткнулся во время поисков рецептов компаундов, ну и понятно не мог не выложить. |
|||
|
A074MO вошел во вкус Группа: Участники Сообщений: 178 |
Добавлено: 14-11-2012 01:53 | ||
ФМ-болтушка из-за бугра примерно того-же возраста, что и представленые мистером Холмсом Кросс плата с цанговыми гнездами, запаян только фильтр первой пч |
|||
|
A074MO вошел во вкус Группа: Участники Сообщений: 178 |
Добавлено: 14-11-2012 01:57 | ||
И исчо один образец - тракт ТХ Никаких гибридок, все просто и со вкусом. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 14-11-2012 13:40 | ||
|
A074MO Рассмотрел на фото микросхемы фирм Телефункен, Техас - Инструментс, Интерметал, RCA, такой сборняк обычно венгры использовали, похоже станция венгерского производства. Чем-то напомнило модульные блоки в радиостанции "Пальма". По сранению с "Виолой" конечно такой монтаж тянет только на уровень станции Юных Техников , наверно очень старая ра-ция, подобный монтаж ещё напоминает переносной "Днепр". И всё-же с гибридками значительно компактнее и проще и монтаж красивше, эт однозначно . Спасибо за фото.
|
|||
|
Pedro гигант мысли Группа: Участники Сообщений: 4411 |
Добавлено: 14-11-2012 14:47 | ||
потроха английской носимой радиостанции семейства PYE P5000 |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 14-11-2012 20:03 | ||
Здорово! очень точные данные. Вы наверно имели дело с этими станциями? |
|||
|
A074MO вошел во вкус Группа: Участники Сообщений: 178 |
Добавлено: 15-11-2012 01:59 | ||
Да PYE, модель не помню, что-то в исполнении Ex |
|||
|
Robiton Гость |
Добавлено: 15-11-2012 02:40 | ||
Пока рылся у себя в фотоархиве для смежной темы откопал пару гибридок. Одна КХА058 ну так и просится в эту тему. Она хоть и односторонне но все же участвует в радиосвязи. А сборка КПП015 хоть и есть на сайте электронных раритетов(куда меня отправил Янис) но малость не такая. Моя из дворян "белая кость голубая кровь" Кстати стоит именно там где и написано ВЕГА МП-122  Интересно что вроде из одной шараги вышли а на одной дата римскими а на другой арабскими написана. Наверно в разных цехах делали
|
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 15-11-2012 05:11 | ||
Вот интересно. Похоже логотип имеет четкий "хвост" и это не дефект печати. Спасибо, уважаемый Robiton Надо бы ещё поискать фото гибридок с таким логотипом для сравнения. |
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 15-11-2012 06:01 | ||
Уважаемый kolbasNIC у меня все с хвостом
|
|||
|
Robiton Гость |
Добавлено: 15-11-2012 19:02 | ||
Тем более после ваших(а у вас есть с чем сравнивать)микросхем интереснее стало. У вас snow-72 все микросхемы арабской "вязью" расписаны.а тут четко месяц по другому прописан. А год то один. Все же я понимаю не от руки их написали какой никакой,а печатный станок их печатал. Да и хвосты у вас все такие "крысиные" а маленького мышиного так и не нашел.
|
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 16-11-2012 05:01 | ||
Спасибо большое. У Вас уже товарные количества. Зачем столько? P.S. Тут в связи с просьбами некоторых товарищей пришлось вынужденно заниматься различными производными 174ХА42. Стал рисовать читаемую структурную схему и тут же вспомнил Ваш талант к этому делу. Может тряхнете стариной и нарисуете свой вариант? Мне бы это сильно помогло, да и вдвоем веселее делать. Я свою вытянул в цепочку по ходу сигнала, так на мой взгляд гораздо понятнее. Заковырялся на активных фазовращателях в корреляторе и частотном детекторе. Это должны быть ОУ. Как их тут правильно включить ума не приложу. А в книжки лезть сегодня уже поздно. Спать хочется. Завтра полезу. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 20-11-2012 19:25 | ||
Снова по болгарским гибридкам, применявшимся в радиостанциях РН-12Б или Тантал-1, коих в бывшем союзе было полно в милиции и на железной дороге. Наконец-то нашёл время прочертил внутренние схемы с номиналами и схемы включения, мож кому пригодится.   Прошу прощение за качество фото, только принесли сканер, а он собака не устанавливается, старичок однако, перелопатил весь инэт, нет рабочих драйверов под ХР для этого сканера. Если у кого есть поделитесь для Mustek Bear Paw 2400TA Plus. PS. Хорошие радиовещательные приёмнички УКВ диапазона получались на этих гибридках и на серии Mхх-хх, где-то даже схема осталась с далёких 90-х, собирали в корпусе от приёмника "Космос". |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 21-11-2012 16:23 | ||
|
Небольшое отступление от темы, не знаю где разместить. Музицирует раритет, Во!
|
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 22-11-2012 01:27 | ||
Видимо в Канаде тоже есть наши люди. Изнывают от безделья и скуки и занимаются херней. Добро пожаловать в наш клуб. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 22-11-2012 13:09 | ||
|
|||
|
shyrik магистр Группа: Участники Сообщений: 1324
|
Добавлено: 02-12-2012 11:34 | ||
Лучше бы, уважаемый мистер Холмс, у вас был бы интерес и к коллекционированию растворителей, при помощи которых, можно было бы быстро и без проблем, и без повреждения элементов схемы, растворять корпуса гибридок, в том числе и ваших.
|
|||
|
Robiton Гость |
Добавлено: 03-12-2012 02:36 | ||
Уважаемй Холмс этим вопросом уже интересрвался в свое время drapieznik. В силу того что я имею такой же сканер он мне весь мозг вынес когда я захотел перейте на XP SP3. Поэтому никакой демагогии я вас тоже отправлю по адресу этой немчуры. Боле-менее внятно про эту проблему можно прочитать здесь РАДИО 2011 №10 стр.30 Там же даны ссылки на сайт где можно отхватить по полной. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 03-12-2012 13:30 | ||
Спасибо, глянул немецкую ссылку, но к сожалению именно такого, как я указал, у них нет. Намучался я с ним, наверно придётся его трахнуть ап стену, попил крови гнусный девайс. Короче жлобская конструкция. Я под оборудование Хьллет-паккард 15 летней давности находил драйвера и всё удавалось запустить, а тут просто непробиваемая стена, так что придётся действительно ап стену. However Excuse me, will have to use only the photo for the schematics. mr.Holmes, esquire |
|||
|
drapieznik гигант мысли Группа: Участники Сообщений: 7902
|
Добавлено: 03-12-2012 13:42 | ||
я интересовался ибо у меня тогда стояла Виста а последние пару лет стоит семерка. В этих системах драйвер этого сканера не хотел ставится, ну так поставился, если на экзешнике инсталятора драйвера выбрать в контексном меню совместимость с "ХРюшей" - и вуаля. И то что было до хрюшки - это все уже ..... . А что - ничего с этого не подходит? - http://www.mustek.com.tw/Download/driv_scanr/english/b2400taplus.html |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 03-12-2012 13:45 | ||
Ну почему-же, растворители меня тоже интересуют, это кстати неотъемлемая часть и компаундов в том числе, однако с этим значительно проще, поэтому меня в первую очередь интересуют компаунды, поскольку я ,на сегодняшний день, принимаю участие в производстве гибридных спецух и для меня этот вопрос не праздный. Что касается растворения компаундов на основе эпоксидных и полиэфирных смол, то это задача не из простых, поскольку после окончания процесса полимеризации состав компаунда становится практически химически инертным, не поддающимся никаким растворителям. К примеру эти самые гибридки болгарского производства, надо сказать, компаундированы довольно ядрёным составом, компаунд подобной серии К224 детские игрушки, по сравнению с ним, у К224 он достаточно легко слущивается, а здесь зубами не отдереть . Но подход был найден, получасовое кипячение гибридки в обычной воде, привело к некоторому размягчению компаунда, что дало возможность аккуратно его снять не повредив компоненты, в результате я смог представить фото гибридок со снятым компаундом. Думается этот метод применим и для других подобных ГИС отечественного производства, попробуйте, потом расскажите как получилось.
|
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 03-12-2012 13:52 | ||
У меня именно хрюша стоит. Сейчас схожу по ссылке, попробую, спасибо. |
|||
|
drapieznik гигант мысли Группа: Участники Сообщений: 7902
|
Добавлено: 03-12-2012 13:54 | ||
| Сперва ставят драйвер, перезагружают комп, а потом его подключают "на горячую".. Если устройство было раньше подключено чем драйвер поставлен, - нужно в диспечере устройств удалить устройство, его физически отключить, перезагрузить комп, и дальше уже по порядку. | |||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 03-12-2012 14:10 | ||
Да, я в курсе именно так и делал, так мужички на профильных форумах рекомендовали, однако все ссылки, где я смотрел, сплошная дохлятина под ХР, ничего не работало. Сегодня наверно времени не найду, есть другая работа, завтра точно буду ставить. Спасибо большое за ссылку! PS, у меня ещё есть документация к измерительным приборам, поэтому сканер не помешал-бы, можно было-бы выложить в профильных темах. |
|||
|
drapieznik гигант мысли Группа: Участники Сообщений: 7902
|
Добавлено: 03-12-2012 14:18 | ||
|
сканером можна довольно детально "отсканировать" гибридку - получится неплохое фото.. У меня к примеру BearPaw 2448 TA Plus (со слайд модулем), и вот к примеру скан гибридки из фордовского модуля ЕЕС IV:  ..или самой платы модуля:  у меня нет цифрового фотоаппарата чтоб мочь так сфоткать.. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 03-12-2012 14:20 | ||
Кстати, хорошая мысль!, если установится драйвер, обязательно попробую. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 03-12-2012 14:34 | ||
Симпатично, правда немного нехватает резкости, а так в общем-то вполне неплохо. drapieznik  Вы меня просто выручили, дав рабочую ссылку по сканеру.Заработал девайс, установку произвёл, так, как Вы советовали, большое спасибо! Схемы гибридок ИС301 и ИС302, размещённые выше, уже заменил с фото на сканнерный вариант. |
|||
|
drapieznik гигант мысли Группа: Участники Сообщений: 7902
|
Добавлено: 04-12-2012 18:59 | ||
Одно соображение, дорогой Шерлок, - вам лучше пользоватся мультизагрузкой на Радикал Ру и когда выбрали файл (файлы) для загрузки - в пункте "ссылка" выберите "переход на графический файл" - это избавит нас всех вот этой прелести которую я зачеркнул: если сделать как рекомендуется вот тут - http://www.offtop.ru/dustyattic/view.php?t=299553&part=1&neworrep=1&page_msg=last& то получится вот так:  только следует либо снять галочку "на ограничение" размера картинки, либо самому выбирать разрешение фотографии - в режиме мультизагрузки ранее избраные настройки сохраняются. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 04-12-2012 19:48 | ||
Уважаемый drapieznik спасибо за ценное замечание по "радикалу". Обязательно перезалью все свои картинки на новый лад. Спасибо! |
|||
|
собиральщик Гость |
Добавлено: 04-12-2012 20:23 | ||
|
Лев-а не Вам я обещал сделать фотку этого самого блока от Форда-наконец то я вспомнил про него отыскал его и привёз с дачи (просто помню что давненько про него разговор уже был)
|
|||
|
drapieznik гигант мысли Группа: Участники Сообщений: 7902
|
Добавлено: 04-12-2012 21:41 | ||
| ну я не знаю этого именно ли самого блока, - ведь ЕЕС IV было аж чуть больше 100 моделей, - так что есть один шанс из почти сотни что вы сфотографируете что то такое чего у меня еще не было - главное фотки внутри с обеих сторон платы и если есть гибридные платки -то их тоже при возможности, ну и не забыть шильдик блока сфоткать - на нем маркировка. Фотки можна мне на почту которая тут указана форуме. Спасибо заранее! | |||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 05-12-2012 13:07 | ||
|
Уважаемый drapieznik с картинками всё переделал по вашему совету, если что кликните, проверите, а то кто знает, может мистер с Бэйкер-стрит ещё чего напортачил Спасибо. PS: Пройдусь и в других ветках, где я выкладывал картинки, по-исправляю. |
|||
|
drapieznik гигант мысли Группа: Участники Сообщений: 7902
|
Добавлено: 05-12-2012 14:52 | ||
|
для удобства, ко мне можна обращатся по моему реальному имени - Лев.. хорошо, рекламного спама от радикала в ссылке уже нет, только к размеру фотографии есть замечание: 640х480 пикселей маловато, - в настройках например мультизагрузки:   где размер файла, нужно снять галочку "уменьшить до.." или выбирать значительно большее разрешение чем 640х480, вот к примеру я на скорую руку снял крышку с одной микросхемы: вот изображение 640х480  а вот та же фотка с "оригинальным" (без ограничения) разрешением:  думаю разница есть между этими изображениями..
|
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 05-12-2012 16:56 | ||
Я в курсе, насчёт размера, это на главной странице радикала видно. Просто я посчитал, что для вручную начерченной схемы не стоит разбрасываться пикселями, а вот для реального изделия, Вы правы, пожалуй лучше устанавливать разрешение побольше. Кстати на первой странице этой ветки в конце, где есть фото СВЧ гибридного блока от станции "Инмарсат" я так и делал с самого начала, ставил максимальное разрешение, правда там при увеличении, резкость не очень, фотоаппарат иногда вредничает, но это по моей вине, надо устраивать нормальное освещение, у меня почти все фото темноватые. Дальше буду фотать только при солнечном освещении. Если буду чего фотать через микроскоп, то обязательно с наибольшим разрешением буду размещать файлы на радикале.
PS: Знакомая гибридка, у меня пару штук такие есть, 817 серия стабилизаторов напряжения, если не ошибаюсь во Львове производилась. |
|||
|
shyrik магистр Группа: Участники Сообщений: 1324
|
Добавлено: 10-12-2012 00:39 | ||
Попробовал "сварить" К224УП2, действительно, через 30 минут "бани", герметик, довольно таки серьезно теряет хватку. Способ простейший, но в то же время эффективный, безопасный, не требующий затрат. Только настоящий Шерлок Холмс мог до такого додуматься.Cнимаю шляпу...
|
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 10-12-2012 14:13 | ||
Ну, что-ж я рад, что данный способ пригодился Вам в ваших исследованиях гибридных микросхем. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 28-12-2012 20:11 | ||
| Уважаемые коллеги, всех с наступающими праздниками, интересных вам приобретений и ярких фотографий! Удачи, успехов, здоровья!!!!! | |||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 11-10-2017 21:32 | ||
|
Всем доброго! давненько не был на форуме. Продолжая тему гибридок в радиосвязи, предлагаю уважаемым коллегам новое видео по заводу "Красный октябрь", что на Витибщине стоит. Помнится ранее уточнял местоположение предприятия для уважаемого kolbasNIC. Расположение завода - маленький городишко Барань в 9 километрах от Орши. Весьма примечательное предприятие, в своё время успешно конкурирующее в области радиосвязи с такими фирмами как Motorola и Bell System. ОАО Техника связи видео В 90-е годы предприятие из-за убытков и нерентабельности, что стало результатом отсутствия достойного сбыта, должно было закрыться, но выжило и продолжает работать. В 1991 году предприятие получает новое название - "Лёс", что в переводе с белорусского означает "судьба", что в общем отражает нелёгкую судьбу многих предприятий оборонного комплекса бывшего союза, многие предприятия канули в лету, так и не дождавшись своего возрождения. В 2011 году предприятие получает новое название: "ОАО Техника связи" Жмите на картинку, чтобы выйти на сайт предприятия  Что касается тематики гибридных микросборок, то визитной карточкой этого предприятия являлась серия Мхх-хх, которая применялась во многих средствах связи, выпускаемых предприятиями СССР. Кроме военных, предприятие изготавливало радиостанции комплекса "Виола" для МВД, с которыми в далёкие 90-е мне приходилось плотно работать, занимаясь ремонтом и наладкой. В следствие такой узкой специализации, интересуюсь в основном гибридками применяемыми в средствах связи. Подсобиралось немного новой информации по внутренней схемотехнике гибридок серии Мхх-хх и не только их, хотелось-бы поделится тем что есть, возможно это закроет пробелы в информации в этом сегменте. Во всяком случае надеюсь это пригодится коллегам. P.S. Вообще есть желание посетить завод в Барани и надеяться на помощь с их стороны для восполнения пробелов по их сборкам. Сейчас это уже по-сути информация для музеев и не представляет какой-либо тайны. Наверняка сохранились в архивах каталоги по микросборкам, с полным набором данных, чертежи, комплектация, параметры. Это было-бы не плохим подспорьем для коллекционеров. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 13-10-2017 22:17 | ||
|
Снова о предприятии в городке Барань. До распада союза, предприятие имело эмблему:  С 1991 по 2011 год, предприятие носило имя "Лёс" см.фото  Эмблема предприятия изменилась.  С 2011 года предприятие получило новую эмблему и стало ОАО "Техника связи"  Продолжая публикацию схемотехники гибридок данного предприятия изображённых на фото, следует отметить их повышенную компактность, даже, как ни странно и по современным меркам, в сравнении с другими корпусами, что явилось результатом разработки специализированного корпуса  |
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 14-10-2017 00:47 | ||
Типовое включение это конечно хорошо, но гораздо сильнее интересуют более прозаические вещи, как-то номенклатура гибридок типа Мхх-NN, номенклатура гибридок типа 2ххNN и их пересечения, а также соответствие этих номенклатур с минприборовской 04ххNNN. Ну и названия столь полюбившихся Вам специализированных корпусов повышенной компактности тоже не помешают. Имеющиеся данные весьма неполны. Интересно что-нибудь конкретное по истории создания самой серии таких гибридок и почему у нее три системы названий. А потом можно и типовое включение. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 14-10-2017 01:16 | ||
Уважаемый kolbasNIC постановка вопроса правильная. В начале этой страницы я и задал вопрос: "Насколько это актуально для коллег, хотелось-бы узнать ваше мнение". Сомневаюсь, что перечисленные Вами пункты можно добыть не посещая "материнское" предприятие. Однако, на первое время, вполне можно создать начальные справочные листки на десятка два М-ок, чтобы иметь представление о их назначении, описании работы и по мере поступления новых данных создать законченный документ. К примеру: генератор поиска М08-01, "поиска чего?" этот генератор - думается прояснить работу сборки не менее важно, чем иметь размеры корпуса, как Вы считаете? Вы как-то размещали в этой ветке свою табличку, куда внесены микросборки серии "М", эта таблица актуальна или претерпела изменения? Можно ли её использовать как опорную для того, чтобы иметь полный спикок М-ок, чтобы ничего не пропустить? Я так понимаю, у Вас наиболее полное "собрание сочинений"
|
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 14-10-2017 14:56 | ||
У меня нет сомнений в правильности постановки вопроса. |
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 14-10-2017 15:22 | ||
Конспирация, блин
|
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 14-10-2017 15:25 | ||
Насчёт невостребованности: не знаю кому, но по крайней мере в 2008 году ещё делали, значит был заказ. Понятно, что это к ещё эксплуатируемому оборудованию. Это предприятие в Туле торгует ими. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 14-10-2017 15:28 | ||
Я Ваш пост скопировал и сохранил, там есть полезные рекомендации.
|
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 14-10-2017 15:50 | ||
Причем тут заказ? Эти схемы архаизм типа когерера Попова. Надо в будущее смотреть, а не в антиквариате копаться. Для истории краткого описания достаточно, а информации для использования давать не надо, потому как бесперспективно. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 14-10-2017 15:58 | ||
Да это понятно. Речь не о эксплуатации, это так привёл, к примеру, что удивительно, но они кому-то ещё нужны. Для меня, например, предметом коллекции является схемотехника, как для других топология, для Вас чертежи. Мы просто рассматриваем предмет под разными углами зрения и соответственно разные требования к полноте информации. К примеру: сборка 2УС11 имеет полный аналог М06-06, причём полностью совпадает по выводам, мне например это интересно. Наплодили кучу версий, а ведь ещё и в 04-й серии тоже наверняка есть аналог. Вот и имеем в результате одну и ту же схемотехнику с тремя разными наименованиями. Наверно, чтобы шпионы не догадались  . Что касается типа корпуса, то скорее всего это просто децимальный номер в КД предприятия, поскольку корпус специализированный и нигде больше не использовался. По правде сказать, на чертёж корпуса действительно интересно было-бы взглянуть. |
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 14-10-2017 18:48 | ||
Не надо путать свою щетину и государственную. Мне тоже это интересно, но это не значит, что я буду делать даташит на эту сборку. Общей таблицы хватит. Кстати, по моим данным М06-06 это 04ПС012, а 2УС11 это 04УД010. И схемы у них очень похожи, но не идентичны; в 2УС11 на один конденсатор больше.
Это не так важно. Для однозначной идентификации сойдет. Обычно такие корпуса обозначают по номеру габаритного чертежа, т.е. ГЧ с цифрами. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 14-10-2017 22:08 | ||
Хм, странно и та и другая использовались в одном и том-же месте радиостанции как первый смеситель. Разница между 2УС11 и М06-06 не в конденсаторах, там их одинаковое количество, у М06-06 просто в цепи эмиттера транзистора стоит сопротивление разбитое на два последовательно соединённых резистора, у 2УС11 просто один, вот и вся разница. Таких примеров не мало, например М05-01 и М07-02, явно была предусмотрена возможность взаимозаменяемости. М02-03 и М02-04 отличаются только значениями двух сопротивлений, схемотехника идентична. Кстати, серия 04хх практически не попадается нигде в продаже, если например, до сих пор можно приобрести микросборки серии М, что я проиллюстрировал вырезкой с сайтов торгующих компонентами, то запрос на поиск серии 04хх, не даёт результата. Похоже это говорит, что это наименование было ранее и потом перестало использоваться, основное обозначение это Мхх-хх, как Вы считаете, насколько это допущение верно? Ещё, хотел бы Вас попросить подверить цоколёвку.  нумерация выводов нестандартная для микросхем. |
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 14-10-2017 23:05 | ||
На схеме 04ПС012 на один конденсатор меньше.
Никаких данных по серии Мхх-уу у меня нет, только общая папка, куда кидаю все подряд. Я информацию по Мхх-уу специально не собирал, потому как 04ххууу более глобальная система, но в справочных листках на соответствующие 04ххууу нет цоколевок (а может просто не попались, я все не проверял). Они мне попадались в описаниях радиостанций, но под рукой этих описаний нет. Где-то закопаны. По памяти вроде все правильно. |
|||
|
1Ж24Б главный по тарелочкам Группа: Участники Сообщений: 2542 |
Добавлено: 14-10-2017 23:22 | ||
| Вспомнил, где видел старый знак завода - на радиостанции Р-126. Изделие, до предела набитое лампами в малом объёме. | |||
|
Вадим Гость |
Добавлено: 15-10-2017 10:53 | ||
| Создается впечатление что колбасник не просто сопротивляется, а упирается и отбрыкивается от темы, чувствуется потеря интереса к тонкостям, а ведь по некоторым номиналам, были так сказать, яркие обсуждения, где камнем преткновения могли быть всего один вывод и пара деталюшек... А тут вместо "спасибо", бла, бла, бла... | |||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 15-10-2017 12:53 | ||
и интерес проявляется с новой силой, на новом витке "цивилизации" . Работая ведущим конструктором систем неразрушающего контроля, порой устаёшь от бесконечной вёрстки КД, кучи испытаний, вроде интересно, но с другой стороны ощущается и усталость, наверно старею . В чём я не согласен с Александром, это то что никому не нужна схемотехника и применение. Имея массу друзей и знакомых у которых на руках имеется БУ советская армейская техника, документация к которой утеряна, бывает необходимо произвести ремонт вновь купленной или работающая отказала, данных на сборки, применяемые в радиостанциях просто нет. Поэтому я считаю не лишним, по возможности осветить наиболее полно ту или иную сборку именно в разрезе применения. Есть умельцы, которые берут и изготавливают крохотную печатную плату на стеклотекстолите толщиной 1 мм и напаивают туда современные SMD компоненты, так была заменена сборка М03-01, которая просто отсутствовала в наличии и благодаря знанию номиналов компонентов этой сборки удалось повторить её и успешно заменить. Эта радиостанция работает до сих пор. Таких случаев немало и с БУ станциями работавшими в системе МВД, но перестроенными на любительские диапазоны, всё таки время берёт своё и техника отказывает. |
|||
|
checha главный по тарелочкам Группа: Участники Сообщений: 3077 |
Добавлено: 15-10-2017 20:20 | ||
|
Поддержу автора (уважаемого Холмса)в стремлении дать побольше схемотехники и значений элементов на обсуждаемые элементы. Мне лично и моим коллегам-радиолюбителям, всем, кто ещё пытается что-то конструировать и ремонтировать эта информация будет очень полезна. Заранее спасибо.С уважением! |
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 15-10-2017 22:05 | ||
| Спасибо Холмс .Продолжайте как задумали.Мне все очень интересно.👍😊 | |||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 15-10-2017 22:41 | ||
|
Уважаемые коллеги, спасибо что проявляете внимание к теме, это стимулирует более скорую подготовку материала. Уважаемый kolbasNIC прошу Вашего разрешения использовать имеющиеся материалы Вашего сайта для составления более полных справочных листков, если Вы конечно не против. Также прошу Уважаемого Клапауция использовать фото сборок для помещения их в справочный листок. P.S. Посмотрим что ответит Орша, этот будет известно на неделе. Если пошлют, то в крайнем случае чертежи корпусов сделаю сам. Но все схемы будут перерисованы на новый лад (см.пример 448ГГ2), поскольку есть материал, где качество не очень хорошее, поэтому требуется восстановление. Номиналы элементов помещу прямо в схему, отдельную таблицу делать не буду, это и место сэкономит и повысит оперативность оценки структуры, сразу можно будет видеть какой номинал у элемента. В общем "радиожурнальный" вариант отображения, не ГОСТ-овский .Те исходники, с которых будет рисоваться тоже выложу, для аутентичности. |
|||
|
kolbasNIC гигант мысли Группа: Участники Сообщений: 5086
|
Добавлено: 16-10-2017 01:55 | ||
До чего доходит неприязнь, даже никнэйм с маленькой буквы.
С чего бы я был против. Пожалуйста.
Я действительно устал только не от "перелопачивания информации", а от людской злобы, лени, непонимания и равнодушия. Хочется для настоящих людей делать что-то полезное, а не для злобных потребителей, которые еще и используют любой повод для выражения своей личной антипатии. В такой ситуации руки сами опускаются. Да дело даже не в "злобных потребителях", они вездесущи и привычны, как вредные насекомые, а в молчании всех остальных. Создается впечатление, что людей-то и нет вовсе, а это уже гораздо тяжелее переживается. Поэтому я устраняюсь из данной темы. Ничего другого я в данной ситуации сделать не могу.
|
|||
|
LEON мастер Группа: Участники Сообщений: 639
|
Добавлено: 16-10-2017 12:21 | ||
Холмс, ежели более подробные персональные фотографии каких-либо из представленных на фото микросборок будут Вам полезны, напишите мне на почту, сделаю.
|
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 16-10-2017 21:20 | ||
|
|||
|
Вадим Гость |
Добавлено: 17-10-2017 17:26 | ||
|
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 19-10-2017 00:41 | ||
|
Первый документ делается конечно дольше, далее уже проще, будут готовые чертежи корпусов, легко во вновь верстаемый документ вставлять готовый чертёж. Первая микросхема - шумоподавитель для радиостанций. Скачайте, посмотрите. Ваши замечания и пожелания. Если всё устраивает, можете размещать на своих сайтах по ретро-электронике. файл удалён на исправление Размер файла: 933.35 KB |
|||
|
коллекционер главный по тарелочкам Группа: Участники Сообщений: 2259 |
Добавлено: 19-10-2017 08:35 | ||
Шикарнейший даташит!!!! Так держать. С нетерпением ждем продолжения. |
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 19-10-2017 10:51 | ||
| Холмс Красивый даташит.Я-бы добавил версию и дату как в импортных даташитах.Мало-ли дополнения изминения какие будут.Что-б старое от нового отлечить. | |||
|
lalka гигант мысли Группа: Участники Сообщений: 5744
|
Добавлено: 19-10-2017 12:24 | ||
|
Даташит сделан хорошо, но есть ряд вопросов/претензий: - Фото микросборки нужно искать более качественное, - Микросхема либо гибридная, либо интегральная. Одновременно быть не может. Или я ошибаюсь? (Может лучше написать сверху "Микросборка"?), - Вместо "Конденсаторы нелужёные" лучше написать "Конденсаторы керамические"... |
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 19-10-2017 16:09 | ||
|
Красиво! Транзистор точно 2Т301, а не 2Т331?, не помню чтобы 2Т301 использовались в гибридках. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 19-10-2017 20:23 | ||
|
Приветствую уважаемые коллеги! Критические замечания и пожелания абсолютно конструктивные. Действительно, дату нужно проставить, чтобы отличать версии. Касаемо фото, тоже верно, фото не очень хорошее, придётся переснять, попрошу коллегу LEON-а. lalka
 slami
(301-й это-ж "шляпа" мелкая для печатного монтажа) Спасибо, за замечание, исправлю. lalka
 Документ подправлю, выложу исправленную версию. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 21-10-2017 00:16 | ||
|
Документ по М03-01 исправил, нужно только фото новое вставить. Второй документ по М04-02 тоже готов и опять нужно фото с торца микросхемы. Просьба к уважаемым коллегам: у меня на некоторые микросхемы нет полных данных, в связи с чем требуется прояснить некоторые моменты. В частности планирую делать документ по М11-01, но на неё нет значений внутренних элементов. Есть у кого чем измерить? это было бы неплохо чтобы эти данные присутствовали в документе. Нужна вскрытая микросхема чтобы непосредственно произвести измерения. Естественно для промера конденсаторов понадобится цифровой мост - Е7-8, Е7-15 или другие подобные. В своё время пораздавал, теперь ни одной не осталось, завтра попробую приобрести, если удастся, то тогда самостоятельно промеряю. |
|||
|
bravissimo зашел на огонёк Группа: Участники Сообщений: 7 |
Добавлено: 22-10-2017 21:03 | ||
Это не гибридка, сие именуется микроблок. Весьма распространенное исполнение на свч диапазоне. Этот блочок в частности мог быть сделан на севастопольском заводе им Калмыкова, он выпускал эту аппаратуру. Знакомая железяка. |
|||
|
bravissimo зашел на огонёк Группа: Участники Сообщений: 7 |
Добавлено: 22-10-2017 21:19 | ||
Диметилформамид замечательно разрушает заливочные массы на базе эпоксидных смол. Впрочем как прочие метилорганики. Диметилсульфоксид к примеру... или просто смывка сиарой краски.:-) З.ы. заливку из полиуретана и кремийорганики тоже размягчает.:-):-) |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 23-10-2017 23:18 | ||
|
bravissimo диметил формалид токсичная гадость, а вот 30-минутное кипячение справляется с задачей не хуже и главное безопасно.
|
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 23-10-2017 23:19 | ||
|
М03-01.pdf скачать исправленная версия, с учётом ваших замечаний. Насчёт фото, просьба сильно не пинаться, к сожалению не на все гибридки есть нормальное фото, поэтому есть как есть. Если есть фото получше, присылайте, переделаю. Старый файл прибейте, чтобы не было путаницы. Исправил логотип. Микросхемы в корпусах "Акция" выпускала г.Речица а не г.Барань, тоже Беларусь но именно для радиостанций, которые выпускал "Красный октябрь". В остальных (основных)корпусах - это только г.Барань, соответственно и логотип этого завода. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 23-10-2017 23:24 | ||
|
М04-02.pdf скачать Во всех файлах, дата создания присутствует в правом нижнем углу только первой страницы. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 23-10-2017 23:25 | ||
|
М11-01.pdf скачать По этой микросхеме данных на компоненты нет, кроме транзисторов. В своё время пытались их применить для приёма спутникового телевидения (тракт ПЧ 70Мгц), на входе схемы. Поэтому это по памяти указано. Вёрстка документов продолжается. Если ещё заметите какие-либо неточности или появилась дополнительная информация по компонентам микросхем, просьба оперативно сообщить на форуме. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 24-10-2017 22:56 | ||
|
М06-01.pdf скачать Универсальный каскад. М06-02.pdf скачать Файлы доступны для скачивания. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 25-10-2017 23:29 | ||
|
очередная порция файлов М06-03.pdf скачать М06-04.pdf скачать |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 25-10-2017 23:35 | ||
|
Уважаемые коллеги, вопрос: возможно какие-либо сборки из этой серии интересуют в первую очередь? я могу тогда сделать файлы на них быстрее или вполне устраивает всё по порядку. Просто ещё очень много будет файлов по микросборкам в радиосвязи, я ещё планирую добраться и до болгарских микросборок и ещё до другой серии. |
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 26-10-2017 16:37 | ||
|
Ув. Холмс, не могли бы Вы выкладывать файлы не на депозит, а на какой-нибудь другой файлообменник? (например, яндекс-диск, гугл-диск), а то с депозита скачаешь один потом чтобы второй скачать надо ждать 15-25 минут
|
|||
|
mretro администратор Группа: Администраторы Сообщений: 8045
|
Добавлено: 26-10-2017 16:50 | ||
У меня вообще не получается скачать с депозита. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 26-10-2017 18:12 | ||
|
Добро коллеги, попробую другой файлообменник, выложу туда архивом. Просто у меня давно регистрация на депозите, поэтому не стал заморачиваться. Яндекс, кстати, не у всех тоже работает. Сам пробовал загружать с него, дудки, не лезер архив и всё, хоть тресни и так уже не первый раз, что-то у них с яндексом глюки какие-то. Попробую гугл. |
|||
|
mretro администратор Группа: Администраторы Сообщений: 8045
|
Добавлено: 26-10-2017 20:39 | ||
Большое спасибо! Всё скачалось и распаковалось отлично!
|
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 26-10-2017 20:43 | ||
Чудесно. Правда гугл не люблю , мне больше по душе Яндекс, поддерживаю отечественного призводителя
|
|||
|
LEON мастер Группа: Участники Сообщений: 639
|
Добавлено: 26-10-2017 20:43 | ||
|
Если у кого с гуглом не срастется, я перезалил СЮДА И вообще, можете смело заливать в данное место любые тематические файлы, делать свои альбомы и т.п. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 26-10-2017 20:45 | ||
Добротно! |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 26-10-2017 21:18 | ||
|

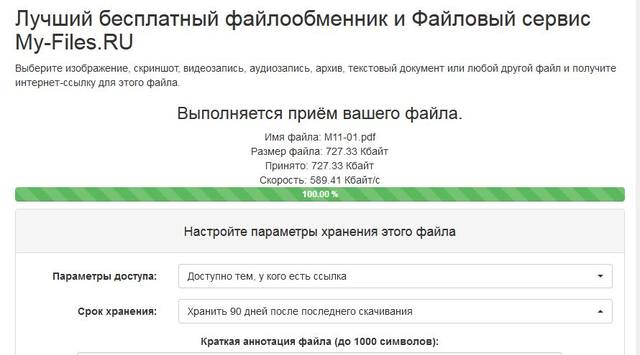

Мхх-хх архив скачать Попробовал новый файлообменник. Очень просто качать. Попробуйте. Там можно просмотреть какие файлы положены в архив, оставлять комментарии и прочее. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 27-10-2017 21:56 | ||
|
Всем добрый вечер! Продолжаю засорять эфир новыми ПДФ-ками. М06-05.pdf скачать ошибка в файле в части аналога на последней странице, исправляю. Удалите у себя плз, кто скачал. Вовремя заметил! |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 27-10-2017 23:03 | ||
|
kolbasNIC на вашем сайте ошибка: указано что М06-05 аналог 04ПП007, а должно быть 04ПС007 смотреть здесь 04ПП007
|
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 27-10-2017 23:12 | ||
|
Файл исправлен. М06-05.pdf скачать |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 28-10-2017 12:28 | ||
|
М06-06.pdf скачать На этом моя подборка смесителей - подгруппа "М06" заканчивается. Всего описано 6 смесителей М06-01, М06-02, М06-03, М06-04, М06-05, М06-06. По другим микросхемам этой серии, продолжение следует... |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 28-10-2017 19:08 | ||
|
Обозначения микросхем серии "Мхх-хх" М - микросхема (микросборка) 00 - две первые цифры: подгруппа по функциональному признаку 00 - две вторые цифры: порядковый номер разработки Принято следующее обозначение по функциональному признаку: М01 - усилители промежуточной частоты (УПЧ) М02 - усилители низкой частоты (УНЧ) М03 - шумоподавители М04 - детекторы фазовые и частотные М05 - кварцевый второй гетеродин приёмника М06 - смесители М07 - возбудители передатчиков с кварцевой стабилизацией М08 - генераторы специальные (поиска, вызова и пр.) М09 - модуляторы НЧ М10 - стабилизаторы напряжения М11 - усилители высокой частоты (УВЧ) |
|||
|
Wladimir_TS Гость |
Добавлено: 28-10-2017 19:20 | ||
У вас недостаточно прав для просмотра запрошенной страницы. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 28-10-2017 20:54 | ||
 kolbasNIC на вашем сайте ещё ошибка: ТУ указан верно, а вот корпус и количество выводов для М05-01 указано неверно. Также неверно указано напряжение питания микросхемы. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 28-10-2017 22:24 | ||
|
М05-01.pdf скачать М05-02.pdf скачать Специально не запихивал всё в архив, возможно не всем нужны все типы микросхем, чтобы можно было скачать выборочно. М05-03.pdf скачать М05-04.pdf скачать На этом моя подборка по подгруппе "М05" закончена. По другим микросхемам этой серии, в процессе. |
|||
|
LEON мастер Группа: Участники Сообщений: 639
|
Добавлено: 29-10-2017 17:15 | ||
Разобрался, исправил. Было включено ограничение на скачивыание файлов для Гостей. Теперь "танцуют все!" А закачивать свои файлы могут только зарегистрированные |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 31-10-2017 22:19 | ||
|
Продолжение по гибридкам серии "М" в радиосвязи. На этот раз подгруппа М07 - возбудители сигнала передатчика. Микросхемы имеют идентичную схемотехнику, но отличаются номиналами элементов, напряжением питания и током потребления. М07-01.pdf скачать М07-02.pdf скачать М07-03.pdf скачать М07-04.pdf скачать На этом моя подборка по подгруппе "М07" закончена. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 02-11-2017 23:45 | ||
|
Добрый вечер коллеги! Это второй шумоподавитель из подгруппы М03. В отличие от М03-01, который я уже выкладывал, М03-02 имеет совершенно другое исполнение - это иной корпус на 12 выводов - оригинальнй корпус от завода "красный октябрь", несколько другая схемотехника, на один транзистор больше. На этом подгруппа М03 у меня закончена. М03-02.pdf скачать |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 04-11-2017 19:25 | ||
|
Сегодня приехали, 10 штук М11-01 вернулись на родину в Беларусь, аж из Иркутска. Заказывал через Москву. Теперь можно открывать ещё одну тему, но это уже позже.
|
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 05-11-2017 23:12 | ||
|
Новая версия файла по 235ХА6. Предыдущая получилась слишком громоздкой по объёму 1,6МВ, новый вариант более экономный для хранения 0,67МВ. Особой потери качества нет. Содержание осталось неизменным. 235ХА6.pdf скачать стоит новая дата создания файла. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 06-11-2017 15:30 | ||
|
Продолжение по ЧМ детекторам. На этот раз М04-03, улучшенная версия М04-02, к тому-же в другом корпусе. М04-03.pdf скачать За предоставленные фото этой и других микросхем, отдельное спасибо LEON! |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 08-11-2017 23:38 | ||
|
Последняя микросхема из подгруппы "М04" - детекторы М04-04.pdf скачать М04-04 может служить не только в качестве фазового детектора, поскольку является типичным кольцевым смесителем. Могла использоваться в приёмниках прямого преобразования или супергетеродинах в качестве именно смесителя среднего уровня. Это вся подборка у меня по М04. По оставшимся микросхемам в процессе... |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 11-11-2017 00:51 | ||
|
Усилитель пред-выходной для передатчиков. М11-02.pdf скачать |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 11-11-2017 23:47 | ||
|
Последняя микросхема из подгруппы М11. М11-09.pdf скачать |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 11-11-2017 23:52 | ||
|
А есть ли у нас тут на форуме братья болгары? нужна информация по их гибрикам, может у кого есть каталоги какие-то? также интересует завод им.Михаила Антонова в городе Гоце-Делчев, что известно о нём? |
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 12-11-2017 12:42 | ||
Не знаю какие Вас интересуют, здесь некоторые естьТехническа информация. НПСК Ботевград. 1985 |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 12-11-2017 15:25 | ||
|
Спасибо slami, шикарно! Видел этот каталог в других ветках форума, но ссылки были дохлые. Скачал, глянул, то что надо! Но всё-таки может есть тут наши болгарские друзья, хотелось-бы узнать о судьбе завода в Ботевграде и Гоце-Делчиве. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 12-11-2017 16:13 | ||
Моя коллекция болгарских гибридок для радиосвязи. Справа, для сравнения, наша 224 серия. Раздобыть их не сложно, достаточно приобрести старенькую радиостанцию "Транспорт-РН12Б" (не путать с советским "Транспорт-ом"), также "Транспорт-РН12Б" имеет и другое название "Тантал-1" - это всё одна и та же носимая радиостанция, почему-то имеет два разных названия. В радиостанции примерно с два десятка таких гибридок. В своё время в союз их много завозилось из Болгарии, а в ремонтных службах и ЗИП-ов было полно. Помнится наши спецы собирали на них карманные приёмники УКВ диапазона, работали прилично, в прочем как и на гибридках серии "М". На первой странице ветки можно посмотреть фото этой радиостанции. Надо сказать, что Болгарские гибридки были чрезвычайно надёжными, крайне редко были замены, качество исполнения достойное. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 16-11-2017 00:01 | ||
|
Единственная микросхема из подгруппы М01, на которую у меня есть данные. Усилитель промежуточной частоты. М01-01.pdf скачать |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 23-11-2017 23:26 | ||
|
В предыдущем файле М10-01 была допущена небольшая ошибка, неверно указан номер управляющего транзистора. Исправлено, замените файл пожалуйста. М10-01.pdf скачать исправлено Очередная микросхема стабилизатора из подгруппы М10 М10-05.pdf скачать |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 25-11-2017 18:57 | ||
|
Микросхема сдвоенного стабилизатора напряжения на +6Вольт, также внутри микросхемы пороговая схема индикации разряда батареи. М10-06.pdf скачать |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 25-11-2017 21:18 | ||
|
Ну и последняя микросхема подгруппы стабилизаторов, наиболее "популярная" М10-07, которая применялась в самой массовой серии переносных радиостанций "Виола-Н". По схемотехнике она идентична предыдущей, однако имеет другие входные и выходные напряжения. М10-07.pdf скачать |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 26-11-2017 21:35 | ||
|
Теперь судя по схемотехнике и известных входных и выходных напряжениях, можно сравнительно просто заменить М10-06 и М10-07 современными компонентами в корпусах ТО-92. Для тех, кто ремонтирует и восстанавливает отечественные армейские и МВД радиостанции построенные с применением этих гибридок, это будет неплохим подспорьем. Например М10-06 можно с лёгкостью заменить на 2шт.78L06 и 1шт.TL431, все в корпусах ТО-92. Причём их можно воткнуть в отверстия платы, где ранее стояла вышедшая из строя М10-06. Для М10-07 нужно 2шт.78L10 и 1шт.TL431. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 02-12-2017 01:09 | ||
|
Подгруппа М08 - генераторы специальные. Самый необычный и интересный представитель в этой подгруппе: М08-01 - генератор поиска. И чего это он "ищет" смотрите в документе.М08-01.pdf скачать Что такое "ФАНТАСТРОН"? Не стал перегружать документ подробной теорией его работы, желающие смогут самостоятельно изучить его работу по материалам из сети, если конечно будет желание. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 06-12-2017 00:13 | ||
|
Вторая и последняя микросхема из подгруппы М08. Генератор тонального вызова для радиостанции. Можно использовать для изготовления простого щупа для прозвонки НЧ цепей, например усилителей. Важно, что в микросхеме приняты меры для высокой стабильности частоты. М08-03.pdf скачать |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 06-12-2017 21:10 | ||
|
Уважаемые коллеги, есть ли у кого полное ТО и ИЭ на радиостанцию Р-158 ?, поделитесь пожалуйста. Ещё одна гибридка, аналог М08-03. 2ГС392.pdf скачать с компонентами
|
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 17-01-2018 23:53 | ||
|
Всех уважаемых коллег с наступившими уже праздниками, здоровья, благополучия и новых интересных приобретений! Продолжая тему гибридок серии Мхх-хх, предлагаю очередные файлы. На этот раз это будут специализированные низкочастотные усилители. М02-03.pdf скачать М02-04.pdf скачать Желающие посмотреть оригиналы, которые я передал на сайт-музей для более полной информации и всеобщей доступности(схемы, таблицы элементов, примечания), на основе которых и были сделаны эти и предыдущие файлы, можете посетить сайт уважаемого Клапауция, раздел гибридок "Мхх-хх". ссылка: Мхх-хх серия Чтобы не перегружать ветку не стал дублировать, однако если кому либо понадобится именно аутентичный материал, выложу при необходимости. |
|||
|
dottor знающий Группа: Участники Сообщений: 443
|
Добавлено: 22-11-2018 22:40 | ||
Спасибо за данные по микросборкам.  Микросборка М15-01 Применяется в передатчике радиостанции Р-158. Возможное назначение: коммутатор В.Ч. и/или умножитель частоты Питается от плюс 12 В через резистор, точное напряжение питания неизвестно. Корпус выглядит как у микросборок 2ФН1 и 2МС1 при виде сверху, соответствует ли высота - не знаю. Вывод 1 - в Р-158 соединён на общий провод Вывод 2 - вход от генератора диапазона 1 Вывод 3 - в Р-158 соединён на общий провод Вывод 4 - обратная связь по В.Ч., возможно и выход питания Вывод 5 - вход от генератора диапазона 2 Вывод 6 - в Р-158 соединён на общий провод Вывод 7 - вход питания при выборе диапазона 2 Вывод 8 - в Р-158 соединён на общий провод Вывод 9 - выход В.Ч. Вывод 10 - в Р-158 соединён на общий провод Вывод 11 - не используется, на схеме не обозначен Вывод 12 - вход питания при выборе диапазона 1 Если у кого-нибудь есть, что добавить - буду благодарен. Ну и ищется техническое описание Р-158, в котором есть сведения об этой и других гибридках, кроме прочего. |
|||
|
dottor знающий Группа: Участники Сообщений: 443
|
Добавлено: 24-11-2018 23:16 | ||
Хочется и аутентичный материал тоже. Хотя Ваши листки оформлены очень удобно и приятно.  От себя добавлю М10-09. Микросборка, устанавливавшаяся в более поздние радиостанции Р-158 взамен М10-07. Схема включения незначительно менялась несколько раз, так что ориентироваться на данные по М10-07 в применении к М10-09 следует с осторожностью, я не уверен в том, что они являются аналогами. |
|||
|
dottor знающий Группа: Участники Сообщений: 443
|
Добавлено: 24-11-2018 23:28 | ||
 А вот М10-07 "на том же месте", но в одной из предшествующих серий Р-158. Фото из сети, не помню, откуда именно. Причём на этом фото уже не та схема включения, что на распространённой в сети схеме: по каждому входу уже включены резисторы. Фрагмент упомянутой более старой схемы - без таких резисторов:  |
|||
|
dottor знающий Группа: Участники Сообщений: 443
|
Добавлено: 25-11-2018 05:01 | ||
|
В развитие темы по микросборкам, назначение которых неизвестно, или типовая схема включения не найдена. Передатчик радиостанции Р-158 (часть схемы). 2ГС392 - генератор сигнала тонального вызова. Снизу к нему подходит провод, для выдачи тональника на этот провод подаётся 12 В от аккумулятора. Далее 2 штуки 2УС14-2 - микрофонные усилители, последовательно, причём разная схема включения. Все ГИМС, кроме 2ГС392 и М04-04, питаются от напряжения меньше 12 В, от отдельного стабилизатора. 2ФН1 - фильтр НЧ. 2МС1 - генератор ВЧ с модулятором (ЧМ). Сверху к 2МС1 через резистор R18 дополнительно подводится стабилизированное питание 9.7 В. 2УС10 - УВЧ, на схеме через них с двух сторон к М04-04 подводятся сравниваемые сигналы. М04-04 - фазовый детектор, к нему ВЧ сигналы приходят справа и слева (по схеме), результат снимается с 2-го вывода L1 контура К08 и подаётся на М08-01 (которая "в кадр не попала"). "Звуковой" сигнал по схеме идёт слева направо к М04-04, причём после 2МС1 - в виде модулированного ВЧ сигнала.  Ну и внешний вид перечисленных гибридок, в том числе для сравнения размеров  |
|||
|
Yagarto вошел во вкус Группа: Участники Сообщений: 134 |
Добавлено: 26-11-2018 17:12 | ||
| Полного описания 235ХА6 случайно ни у кого не осталось? | |||
|
dottor знающий Группа: Участники Сообщений: 443
|
Добавлено: 26-11-2018 17:22 | ||
Здесь и схема есть и описание, вот такое: "Микросхема 235ХА6 (рис. 2.1,ж) занимает особое положение в серии 235 из-за своей многофункциональности. Ее называют универсальной. Микросхема состоит из двух идентичных ступеней, позволяющих создавать как независимые однокаскадные устройства, так и различные их комбинации. При этом независимо от схемы включения транзисторов имеющиеся в микросхеме пассивные компоненты обеспечивают постоянство режима по постоянному току. Для термостабилизации режима использованы термозависимые базовые делители с диодами Д{ и Д2, а также глубокая отрицательная обратная связь по постоянному току через резисторы R4 и Rs- Микросхема 235ХА6 предназначена для использования в диапазоне частот 0,1 — 150 МГц в качестве усилителей ПЧ, ВЧ, сме-сителя, гетеродина, ограничителя, преобразователя или умножителя частоты и т. д. Крутизна проходной характеристики на частоте 10 МГц превышает 12 мА/В, а на частоте 100 МГц не менее 5 мА/В. На частоте 10 МГц входное сопротивление не менее 1,2 кОм, выходное сопротивление не менее 20 кОм, входная емкость не превышает 15, а выходная около 6 пФ. Напряжение питания 6,3 В+10 %, потребляемая мощность не более 29 мВт. Примеры применения микросхемы 235ХА6 показаны на рис. 2.2,ы — м." https://radiowiki.ru/wiki/%D0%A4%D0%B0%D0%B9%D0%BB:3041.png https://radiowiki.ru/wiki/%D0%A4%D0%B0%D0%B9%D0%BB:3042.png Ну а насколько оно полное - это вопрос теории относительности. Полного ТУ не наблюдается. |
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 26-11-2018 17:46 | ||
Предыдущая страница, 5-й пост сверху |
|||
|
Yagarto вошел во вкус Группа: Участники Сообщений: 134 |
Добавлено: 26-11-2018 19:30 | ||
Увы, мой мобильный интернет не позволяет открыть данную ссылку, а другого провайдера к сожалению нет. Может есть у кого нибудь возможность скачать и на другой файлообменник выложить? |
|||
|
ingOK мастер Группа: Участники Сообщений: 888 |
Добавлено: 26-11-2018 20:10 | ||
https://my-files.ru/u21iy9 |
|||
|
Yagarto вошел во вкус Группа: Участники Сообщений: 134 |
Добавлено: 26-11-2018 21:11 | ||
Спасибо! Скачал. |
|||
|
dottor знающий Группа: Участники Сообщений: 443
|
Добавлено: 27-11-2018 00:22 | ||
|
Небольшая подборка данных из разных документов. Микросхема 2ГС392 стала микросборкой 2ГС392, сменив ТУ при том же коде разработчика (ХМ). Микросхема 2УС356 имела ТУ с кодом ХМ, заменена на 235ХА6 с кодом бК. ТУ на микросборки Мхх-хх и серии 04 от того же разработчика, который разрабатывал конкретную радиостанцию, в которой они применяются, за исключением "ИП" в радиостанции с кодом "ШИ". Так что речь в первую очередь идёт о создании узлов под конкретную задачу, с применением их в дальнейшем в различных собственных разработках. Не исключаю, что эти узлы нередко копировались с выпуском нового ТУ другим КБ. Что означает, когда в конце децимальника через косую черту стоят буквы (ЯЕ2.209.005/ЯД) - прошу подсказать, кто точно знает - не код ли это исходного разработчика? Параметры одинаковых микросборок (с одинаковым названием и номером документа) по разным годам - разные. Прошу не пинать за форму подачи материала - накопировал, как смог, качество исходников плохое, преобразования картинкам на пользу не идут. По ссылке - подборка цитат из документов по 30 ГИМС, 3 из которых можно назвать ИМС. Более всего их там 04 и Мхх-хх серий. https://yadi.sk/d/zooYI4j-Gba48Q И обратите внимание, например 04УН008 не просто является аналогом М02-04, а выпускается по тому же ТУ. И она такая не одна, разумеется. |
|||
|
dottor знающий Группа: Участники Сообщений: 443
|
Добавлено: 27-11-2018 12:01 | ||
|
Итого. Микросхема 2ГС392 ХМ3.423.000ТУ заменена на микросборку 2ГС392 ХМ0.342.030ТУ Микросхема 2УС356 ХМ3.438.003ТУ заменена на микросхему 235ХА6 бК0.347.090ТУ =============================================== В составе р/ст "Арбалет-1К" ШИ1.106.044 Микросборка 04ГС025 ИП3.261.056ТУ Микросборка 04ПС001 ШИ3.430.005ТУ Микросборка 04УР022 ШИ3.300.011ТУ Микросборка 04УР023 ШИ3.303.000ТУ Микросборка 04ФЕ042 ШИ3.439.020ТУ В составе р/ст "Р-163-0,5Р" ЯЕ2.000.206 Микросборка 04ГС029 ЯЕ2.209.005-01/ЯД Микросборка 04ГС030 ЯЕ2.209.005/ЯД Микросборка 04ГС031 ЯЕ2.210.004/ЯД Микросборка 04ДП005 ЯЕ2.204.008/ЯД Микросборка 04ЕН015 ЯЕ3.233.019/ЯД Микросборка 04ПП021 ЯЕ2.208.006/ЯД Микросборка 04УВ036 ЯЕ2.034.025/ЯД Микросборка 04УН041 ЯЕ2.032.061/ЯД Микросборка 04ХА028 ЯЕ2.240.000/ЯД Микросборка 04ХА029 ЯЕ2.067.048/ЯД Микросборка 04ХА030 ЯЕ2.081.011/ЯД В составе р/ст "Р-148" ЯЕ2.000.115 Микросборка М01-01 ЯЕ2.031.011 Микросборка М02-03 ЯЕ2.032.033 Микросборка М02-04 ЯЕ2.032.033-01 Микросборка М03-01 ЯЕ2.070.008 Микросборка М04-02 ЯЕ2.204.005 Микросборка М05-01 ЯЕ2.205.005 Микросборка М06-02 ЯЕ2.206.015-01 Микросборка М07-02 ЯЕ2.209.004-01 Микросборка М08-01 ЯЕ2.211.000 Микросборка М10-05 ЯЕ3.233.008-02 Микросборка М01-01 ЯЕ2.031.011 совпадает ТУ с 04УР005 Микросборка М02-03 ЯЕ2.032.033 совпадает ТУ с 04УН007 Микросборка М02-04 ЯЕ2.032.033-01 совпадает ТУ с 04УН008 Микросборка М03-01 ЯЕ2.070.008 совпадает ТУ с 04ГМ001 Микросборка М04-02 ЯЕ2.204.005 совпадает ТУ с 04ПП004 Микросборка М05-01 ЯЕ2.205.005 совпадает ТУ с 04ГС014 Микросборка М06-02 ЯЕ2.206.015-01 совпадает ТУ с 04ПС003 Микросборка М07-02 ЯЕ2.209.004-01 совпадает ТУ с 04ГП007 Микросборка М08-01 ЯЕ2.211.000 совпадает ТУ с 04ГП005 Микросборка М10-05 ЯЕ3.233.008-02 предположительно совпадает ТУ с 04ЕН007 Таким образом, среди этих случаев применения микросборок "Мхх-хх" и "серии 04" в трёх устройствах я вижу всего один "чужой" код разработчика, когда разработчик радиостанции использовал одну микросборку другого разработчика в своей р/ст. Учитывая годы разработки этих радиостанций, мы видим подтверждение того, что в одном и том же КБ сменился формат обозначения микросборок с Мхх-хх на "серию 04". Что, собственно, породило в дальнейшем "переименование" некоторых микросборок из старой системы обозначений в новую, при сохранении номера ТУ, как упомянуто выше. Так что это не аналоги, а новые названия микросборок с теми же ТУ. Поправьте меня, если что не так. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 04-05-2019 15:09 | ||
| dottor Большое Вам спасибо за интересные подробности. Я пока отошёл от темы в виду занятости, зато накапливается очередной материал, в скором времени собираюсь продолжить. | |||
|
dottor знающий Группа: Участники Сообщений: 443
|
Добавлено: 04-05-2019 17:24 | ||
|
Приветствую! Холмс, а Вы напишите мне, пожалуйста, на dottor yandex точка ru У меня для Вас есть идея по заводу. Есть очень хороший материал, но нужен местный человек для развития темы. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 06-05-2019 18:12 | ||
|
Технология производства гибридных микросборок 1986 год (видео) Технология изготовления МДП интегральных схем (видео) |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 07-05-2019 14:16 | ||
|
C профессиональным праздником связиста - 7 мая день Радио (в том числе и Ретрорадио) Радиостанция Р-148 |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 09-05-2019 14:13 | ||
|
Немного не по теме, однако и это часть радиосвязи в которой и я принимал активное участие в 90е годы. Посмотрите видео-сюжет, может кто-то вспомнит и себя в это время и свой опыт общения в эфире. Ностальгия. Старое-доброе Си-Би. Слет московских сибистов в Бабенках. 1992 год. Автор видео: Андрей Голубев, Москва. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 10-05-2019 18:30 | ||
|
Был не мало удивлён, сегодня нашёл информацию, что наш знаменитый завод оказывается до сих пор штампует специализированные гибридки. Вот полюбйутесь:  взято отсюда правда это по состоянию на 2010 год, однако внимательно посмотрев их рекламное видео (есть на сайте видео от 2017 года) хорошо видна оранжевая спасательная станция Р-855, которая как раз на их гибридках и построена. что бы это значило?
|
|||
|
1Ж24Б главный по тарелочкам Группа: Участники Сообщений: 2542 |
Добавлено: 10-05-2019 21:48 | ||
| Спасибо за интересные видео по сборке ГИС. Очень интересные автоматы для изготовления подложек с проводниками. | |||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 11-05-2019 14:25 | ||
И Вам спасибо за просмотр. Р-855 Разновидности радиостанции "Р-855" Известны разновидности этой станции: - Р-855 - авиационная аварийная портативная УКВ радиостанция "Камелия" - Р-855-2М - авиационный аварийный УКВ радиомаяк "Комар-2М" - Р-855-2МП - авиационный аварийный УКВ радиомаяк "Комар-2МП" - Р-855А - авиационная аварийная портативная УКВ радиостанция "Авария" - Р-855А1 - авиационная аварийная портативная УКВ радиостанция "Авария-1" (ТУ ЯЕ1.100.009) - Р-855А1-01 - авиационная аварийная портативная УКВ радиостанция - Р-855А1-01-3 - авиационная аварийная портативная УКВ радиостанция - Р-855А1К - авиационная аварийная портативная УКВ радиостанция (для космических аппаратов) "Авария-1К" - Р-855А1М - авиационная аварийная портативная УКВ радиостанция (с передатчиком КОСПАС-САРСАТ)"Авария-1М"(ТУ ЯЕ1.100.009-1) - Р-855А1М1 - авиационная аварийная портативная УКВ радиостанция "Авария-1М1" - Р-855А1У - авиационная аварийная портативная УКВ радиостанция (учебная) "Авария-1У" - Р-855А2 - авиационный аварийный УКВ радиомаяк "Авария-2" - Р-855А2М - авиационный аварийный УКВ радиомаяк "Авария-2М" - Р-855М - авиационная аварийная портативная УКВ радиостанция "Камелия-М" - Р-855У - авиационная аварийная портативная УКВ радиостанция "Камелия-У" - Р-855УМ - авиационная аварийная портативная УКВ радиостанция "Камелия-УМ"(ТУ ЯЕ2.000.)  Интересные гибридки у неё внутри  Кликните на фото, будет крупнее. |
|||
|
niko Гость |
Добавлено: 11-05-2019 18:54 | ||
| Подарил какую-то из них радиолюбителю (он собирался перетащить ее на 144мГц) а батарея где-то лежит, при последнем замере (года 2 назад) было около 8В. В 1973 г при восстановлении кабеля между КДП и БПРМ-ДПРМ использовали 855, которая была еще на лампах. | |||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 12-05-2019 19:09 | ||
|
Сделал очередной файл. На этот раз это 235УН4, весьма интересная микросхема. Для составления файла использовалось несколько источников, позволяющих сверить правильность схемотехники и параметров, чтобы максимально исключить возможные ошибки. 235УН4.pdf скачать |
|||
|
Yagarto вошел во вкус Группа: Участники Сообщений: 134 |
Добавлено: 12-05-2019 21:10 | ||
А на другой файлообменник можно выложить? |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 12-05-2019 21:33 | ||
Можно, только подскажите на какой. попробуйте здесь скачать |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 15-05-2019 22:38 | ||
|
Теперь микросхема 235ПС1. Впервые пришлось сделать файл на 6 страниц, в отличие от всех предыдущих файлов, на которые уходило по 5 страниц рисунков и текста. Микросхема более сложная по структуре и функциям, пришлось добавить текста для более подробного описания работы микросхемы. 235ПС1.pdf скачать |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 16-05-2019 09:00 | ||
|
"ДОСТУП К ЗАПРАШИВАЕМОМУ ВАМИ ИНТЕРНЕТ- РЕСУРСУ ЗАБЛОКИРОВАН В СООТВЕТСТВИИ С ТРЕБОВАНИЯМИ ЗАКОНОДАТЕЛЬСТВА РФ."
|
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 16-05-2019 10:43 | ||
Ого. С чего бы это вдруг? Очень удобный файло-обменник. Попробую на другой выложить 235ПС1.pdf скачать Буду тогда дублировать на второй файлообменник, первый оставлю как основной по причине длительного хранения файлов без дополнительной процедуры продления. Первый файлообменник уже год сам сохраняет файлы и автоматически не удаляет, что не скажешь о других хостах. |
|||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8494
|
Добавлено: 16-05-2019 11:34 | ||
Не знаю, поди террористов поддерживают каких Со второго нормально скачалось, спасибо! |
|||
|
Yagarto вошел во вкус Группа: Участники Сообщений: 134 |
Добавлено: 16-05-2019 22:08 | ||
|
Спасибо, со второго нормально скачалось. А на 235ун5 и 235ур2 что нибудь имеется? п.с. Не сочтите за наглость, хотелось бы еще и на 435хп1 и 435ур1 |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 16-05-2019 23:07 | ||
Не на все гибридки есть данные по компонентам, к сожалению. Поэтому есть-ли смысл делать документ? Планирую ещё сделать на те, что есть. Выкладываю ранее, год назад сделанный документ на М06-05. Добавлен ток потребления на первом листе и нестандартная схема включения на предпоследнем. Если кого интересует, пожалуйста скачивайте. М06-05.pdf скачать файлообменник 1 М06-05.pdf скачать файлообменник 2 |
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 16-05-2019 23:40 | ||
435ХП1 435УР1 |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 17-05-2019 14:27 | ||
Не знаю куда положить эти чертежи, в какую тему, может кому пригодится для коллекции, размещу здесь.
|
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 17-05-2019 21:00 | ||
|
А это уже моё художество Готовится к производству для своих нужд.  |
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 17-05-2019 21:14 | ||
Красота.
|
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 18-05-2019 19:11 | ||
Смысли, сами изготовили? |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 18-05-2019 19:23 | ||
Функционально законченный специализированный приёмник для систем неразрушающего контроля. Работает в диапазоне 50Гц...80кГц. Перекрывает диапазон с шагом в 1Гц. На выходе стоит синхронный детектор уровня а там уже выход на АЦП. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 18-05-2019 19:34 | ||
|
Микросхема 235МП1. Впервые в файле появилась цветная картинка. Я знаю, что на подобных документах цветные картинки это плохой тон, но в данном случае пришлось выделить для описания процессов преобразования. 235МП1.pdf скачать 235МП1.pdf скачать Файлообменник выбирайте по вкусу |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 19-05-2019 20:00 | ||
|
Доработал старый файл М11-01. Уточнён ток потребления, сделана таблица токов, усиления, полосы пропускания. Добавлены значения некоторых элементов. Файл полегчал по объёму байтов. М11-01.pdf скачать а второй файлообменник уже как 10 минут грузит файл размером 700 кБ и никак не загрузит, третий раз пробую сделать перезагрузку, в чём дело не понятно. Попробуйте кто нибудь у кого есть доступ к RGhost, забрать оттуда и перезалить на My-Files.RU  Лучший файлообменник уже минут 40 грузит.
|
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 19-05-2019 21:45 | ||
|
Зайти на rgho тоже не смог, скачал через tor-browser. Выкладываю на яндекс-диске М11-01 Сохранил на my-files, когда перетащил на него и изменил на хранение 90-дней (по умолчанию 30-дней) тоже ждало пока не нажал кнопку "сохранить изменения" М11-01 |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 19-05-2019 22:03 | ||
| slami Большое Вам спасибо! | |||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 20-05-2019 17:45 | ||
|
Уважаемые коллеги может быть у кого-то из вас есть в наличии ТО и ИЭ на Приемопередатчик "АЛТАЙ" Нира 7Р23В-2, поделитесь пожалуйста. Большое количество фото от коллеги Thin в открытом виде на радиостанции Р-157, Р-163 и другие здесь |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 22-05-2019 22:01 | ||
|
Следующая гибридка для радиосвязи 235УВ1.pdf скачать 235УВ1.pdf скачать Второй файлообменник сегодня изволил загрузить, настроение наверно хорошее. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 25-05-2019 15:35 | ||
|
Это последняя микросхема в этой серии, на которую есть номиналы компонентов. Если у кого есть данные по номиналам компонентов для остальных микросхем серии 235, присылайте, продолжу. 235УР7.pdf скачать 235УР7.pdf скачать |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 26-05-2019 14:24 | ||
|
Сегодня эксклюзив , для тех, кто в теме. ИС301.pdf скачать ИС301.pdf скачать |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 26-05-2019 22:48 | ||
|
Уважаемые коллеги, это вопрос наверно больше для "радиосканера", но возможно кто-то из сибиряков знает. Под Ангарском работает-ли СДВ станция точного времени и частоты на 50 кГц? |
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 27-05-2019 15:06 | ||
|
Когда 3 года назад проходил курсы в НИИФТРИ г. Иркутск там рассказывали, что у них есть система передачи сигналов точного времени и частоты, нас водили смотреть на эталоны. Где-то здесь выкладывал их фотки. Но никто не упоминал о том что в Ангарске или где-то рядом есть ещё станции. Возле Услолья-Сибирского есть ЦДС (центр дальней связи) военный городок. Но не знаю фунцикулирует он сейчас или нет. http://www.odxc.ru/etalon - эталоны и маяки https://ru.wikipedia.org/wiki/Бета_(служба_времени) - СДВ службы точного времени |
|||
|
Pedro гигант мысли Группа: Участники Сообщений: 4411 |
Добавлено: 27-05-2019 15:27 | ||
|
радиостанция РТЗ ftp://ftp.vniiftri.ru/BULLETINS/J/BlG2019_04.doc ftp://ftp.vniiftri.ru/BULLETINS/V/bull_b16_2018.pdf |
|||
|
niko Гость |
Добавлено: 27-05-2019 16:10 | ||
Где-то в районе Мишилевка и Хайта. |
|||
|
slami гигант мысли Группа: Участники Сообщений: 4878
|
Добавлено: 27-05-2019 18:14 | ||
|
Я то в Белореченске и Сосновке был, тоже не далеко. Не в курсе, ЦДС сейчас работает ли нет?, вроде там разламывали что-то... Извиняюсь что немного offtop, вот нашел видео про ЦДС В/Ч 03908, большое сооружение было раньше, сейчас вроде не так https://ok.ru/video/669410329992 Вот ещё нашел - 2016г станция перехвата ракет "Воронеж" сейчас там, высота 150 м https://ok.ru/video/38124653092 |
|||
|
niko Гость |
Добавлено: 27-05-2019 20:12 | ||
|
Увы, сегодня там спросить не у кого, а я крайний раз был в Хайте в 1980г. тоже сори за offtop. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 27-05-2019 20:47 | ||
А вот РБУ 66.6 кГц, видно круглые сутки, правда сигнал маловат. Про эту станцию знаю, она изначально в г.Электросталь находилась, потом переехала в г.Талдом, где сейчас и работает. Принимается и немецкая 77,5 кГц из Майнфлингена, тоже примерно с таким-же уровнем. Pedro
Всем спасибо за интересную информацию. Надумал строить серьёзный приёмник, но для начала необходимо разобраться с тем что работает, а что нет, чтобы знать какой диапазон перекрывать. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 28-05-2019 20:54 | ||
|
Очередная болгарская подружка предыдущей микросхемы ИС302.pdf скачать ИС302.pdf скачать |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 29-05-2019 21:55 | ||
|
Обнаружил новую (для себя) гибридку М12-01 используется в радиобуе Поиск-Б (АРБ-121)
|
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 30-05-2019 14:19 | ||
|
448ГГ2 пробегала рядом, пришлось и на неё сделать файл 448ГГ2.pdf скачать 448ГГ2.pdf скачать |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 02-06-2019 19:12 | ||
Хорошие документы, ознакомился подробнее. Есть от чего отталкиваться. Большое спасибо! |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 17-06-2019 20:59 | ||
|
Попались мне пока что самые "молодые" из серии Мхх-хх. Даты изготовления 94 и 95 годы. До этого такие даты не встречал, максимум было до 91 года.
|
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 03-07-2019 14:10 | ||
|
Впервые в интернете и только на форуме "Портативное Ретрорадио" Гибридка болгарского производства НПСК г.Ботевград, ИС314 кварцевого задающего генератора для радиостанций "Транспорт" и "Тантал" ИС314.pdf скачать ИС314.pdf скачать |
|||
|
checha главный по тарелочкам Группа: Участники Сообщений: 3077 |
Добавлено: 03-07-2019 22:29 | ||
|
Уважаемый Холмс! Не могу найти Вашу почту. Моя в профиле. Напишите мне, пожалуйста.
|
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 03-07-2019 22:43 | ||
Ответил Вам на почту
|
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 04-07-2019 20:20 | ||
|
Уважаемые форумчане, мне тут коллеги напомнили. Я ранее, ещё 2012 году в начале ветки, спрашивал участников про заливочные компаунды для гибридок. Если кто обладает инфой про рецептуру компаунда для микросхем именно К224 серии калужского "Восхода", то готов рассмотреть вариант покупки рецепта за разумную цену. Требуется подробное описание, технологическая карта - дозирование, как и что смешивать, выдерживать, наносить и прочие нюансы. |
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 05-07-2019 13:13 | ||
|
Холмс Думаю подобный компаунд широко использовался при производстве керамических конденсаторов.Герметизация методом окунания.Стоит поискать среди ТУ на керамические конденсаторы. Можно спросить сдесь. http://www.giricond.ru/production/epoksidnye_kompaundy/ |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 05-07-2019 16:49 | ||
Спасибо за подсказку, я позабыл про конденсаторы. Вы абсолютно правы, покрытия керамических конденсаторов и гибридок серии К224 очень схожи. Почему-то посчитал что на гибридку найти рецепт проще. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 05-07-2019 20:54 | ||
|
Впервые в интернете и только на форуме "Портативное Ретрорадио" Гибридка болгарского производства НПСК г.Ботевград, ИС324 генератора тонального вызова для радиостанций "Транспорт" и "Тантал" ИС324.pdf скачать ИС324.pdf скачать |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 06-07-2019 21:33 | ||
|
Гибридная микросхема ИС324 очень интересное изделие болгарской радиопромышленности. В отличии от отечественных, подобного рода назначения микросхем, типа 2ГС392 или М08-03, требующих для своей работы внешних частотозадающих элементов, микросхема ИС324 имеет на подложке все необходимые точно подогнанные элементы, а значит не требует подбора элементов, внешней настройки. Реально микросхема хорошо работает при питании начиная от 6 Вольт. В своё время изготавливали на основе неё самодельные простые щупы для прозвонки цепей усилителей и схем низкой частоты, впрочем такая функция может быть востребована и сегодня для практикующих электронщиков. Что-то типа такого щупа с батарейкой можно изготовить для собственных нужд, как говорится - конструкция выходного дня.  Такие гибридки ещё можно приобрести на "Мешке" или "QRZ.RU" или снять с разобранного манипулятора ПМ805 или других, от радиостанции "Транспорт РН12Б"(болгарский транспорт) или "Тантал-1". Интересные модемы, например для систем охранной сигнализации получаются на этих микросхемах, в своё время собирал такие, была потребность. Через такой модем можно гонять низкоскоростной UART(RS-232). Если кому интересны подробности могу представить. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 09-07-2019 20:51 | ||
|
Уважаемые коллеги, во время работы с микросхемой 235УР7 нашёл свою-же допущенную ошибку, неверно указал сопротивление резистора R11, вместо 1,8кОм, должно быть 3,9кОм. Других изменений нет. Пожалуйста обновите файл у себя. (дата в файле изменена) 235УР7.pdf скачать 235УР7.pdf скачать |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 17-04-2020 16:51 | ||
|
Обновил файл. Добавил недостающие параметры. М08-01.pdf скачать |
|||
|
dottor знающий Группа: Участники Сообщений: 443
|
Добавлено: 17-04-2020 23:51 | ||
| Спасибо! Надеюсь, в конце концов "белых пятен на карте" почти не будет. | |||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 18-04-2020 13:21 | ||
К сожалению, "нераскрытых" гибридок ещё хватает. Сделал коррекцию ещё на один файл, добавил недостающие параметры. М01-01.pdf скачать |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 18-04-2020 21:19 | ||
|
Ещё сделал ревизию. Для гибридки М11-02 исправлено наименование на схеме включения. М11-02.pdf скачать |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 19-06-2020 21:04 | ||
|
Уважаемые коллеги, есть такой вопрос. может кто знает, что за армейская радиостанция была, очень маленького размера, антенна представляла собой гибкую металлическую полосу, наподобие как у измерительной рулетки, при этом питание такой радиостанции было от аккумулятора 7Д-0.1 !!! (закрывался металлической крышечкой на резьбе, похоже как у Р-392. Может кто знает, что за тип? Выполнена была на микросхемах серии 219, выходной транзистор передатчика 2Т3117. Всё что запомнил с конца 80-х годов, приносил знакомый. Теперь вот не могу вспомнить тип ра-ции. В сети не смог найти. |
|||
|
checha главный по тарелочкам Группа: Участники Сообщений: 3077 |
Добавлено: 19-06-2020 21:32 | ||
|
Р-147 http://www.qrz.ru/schemes/redirect.phtml?id=1752 |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 20-06-2020 12:35 | ||
Спасибо коллега! Да, это она Р-147 |
|||
|
6Ф6С зашел на огонёк Группа: Участники Сообщений: 1 |
Добавлено: 30-10-2021 19:38 | ||
|
Доброго времени суток уважаемый Холмс. Ваши ссылки на болгарские гибридные микросхемы 324 не активны. Можно их активировать? |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 27-03-2022 13:08 | ||
Здравствуйте. Перезалил ещё раз, все 4-е гибридки болгарского производства. ИС301.pdf ИС302.pdf ИС314.pdf ИС324.pdf |
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 27-03-2022 23:44 | ||
|
Спасибо уважаемый Холмс ! Нашли компаунд для своих микросборок? |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 04-04-2022 23:02 | ||
Да, Гириконд предлагает уже готовые к использованию компаунды. Компаунды серии ЭК и "Гирлен". В общем-то и сами уже разработали (на фото синий компаунд) на основе кремний органического лака КО-945 с отвердителем. Такой компаунд имеет более высокие электрические характеристики по сравнению с компаундами на основе эпоксидных смол.
|
|||
|
snow-72 магистр тайных сил Группа: Участники Сообщений: 1808
|
Добавлено: 05-04-2022 02:47 | ||
|
Спасибо за подробный ответ уважаемый Холмс ! Красивая микросборка и видно что сложная. |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 19-04-2022 22:02 | ||
|
Радиочастотные гибридки в корпусе типа SIP, от компании PHILIPS. Похожи по исполнению на болгарские гибрики серии ИС. По ссылке архив с несколькими видами, 7 разных усилителей с регулировкой усиления и без неё, все широкополосные. Гибридки серии ОМ2000 Размер архива: 513,09 Кбайт |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 07-05-2022 13:36 | ||
|
Уважаемые коллеги, всех с профильным праздником - днём Радио! На ранее сделанные мной документы по гибридкам уже давно не работают ссылки на файлообменниках. Чтобы не делать общий архив на все гибридки, ввиду того, что будет большой объём, а нужна информация всего на одну микросборку, предлагаю ссылку на сайт нашего коллеги LEON, там до сих пор хранятся файлы по всем гибридкам для радиосвязи. Можете скачивать выборочно. ссылка |
|||
|
Холмс вошел во вкус Группа: Участники Сообщений: 203
|
Добавлено: 11-06-2022 20:30 | ||
|
Технология производства специальных микросборок, 1986. Видео Уникальное ретро видео, таких фильмов осталось не так много. |
|
|
| Портативное ретрорадио / Общий раздел / Гибридки в радиосвязи |
