Всем Здравствовать и доброго времени суток!
Я вот задумался над вопросом, в теме новых приобретений, о монтажно-макетных платах "Курс".
В той теме это немножко флуд, а темка всё же интересная, на мой взгляд.
Вот и решил открыть её... ну в таком виде.

Обращаюсь к модераторам форума - если тема не нужная, или не интересная, то удалите её. Ну а если приживётся...
Все мы в жизни наверняка не раз сталкивались с таким явлением - увидеть монтаж того или иного радиоэлектронного изделия. И промышленного и самодельного. Создавая что то своё, тоже наверняка возникал вопрос - каким образом всё это будет соединено между собой. В общем вопрос есть. А значит и ответ тоже не забывает прибыть.
Предлагаю тут делиться мыслями, фактами и задумками о том, как же они все между собой соединяются. И при этом даже умудряются функционировать.

мастер
Группа: Участники
Сообщений: 694
 Добавлено: 19-08-2015 23:45
Итак

мастер
Группа: Участники
Сообщений: 694
 Добавлено: 19-08-2015 23:46
А ведь это даже умудрялось летать в космос!
Ну или не совсем именно это, но весьма и весьма аналогичное.





Ну ведь красиво же, на самом деле

мастер
Группа: Участники
Сообщений: 694
 Добавлено: 20-08-2015 00:00
Извиняюсь, эта темка всплывала в "микрокалькуляторах"

И там я уже чуток ответил про монтаж "Курс"-ом.

Офигеть паутина!

Я вообще думал , что это наше изобретение .
На одном нашем "космическом" заводе станок был который это паяет по программе , говорят оптимально короткие соединения и ёмкость монтажа.
Я впервые увидел "Радио 86рк" так смонтировано.
Только провод был самолуд (похож на обычный эмалированный).

Всё верно. Наше. Но не это. На этих фото, как Вы и заметили, именно монтаж накруткой. На наших предприятиях не прижился. На военке потому, что работали не с DIP-ом, а почти исключительно с планаром. На гражданке - да просто не было таких объёмов производства, а полумакетного изготовления для продажи просто не существовало.
А вот НАШЕ - это сварка-пайка. Так, как Вы и говорите, проводом "самолудом" ПЭВТЛК. Для подобного монтажа был разработан целый комплекс всего. Специальные платы, у которых на одной стороне размещались контактные площадки для монтажа радиоэлементов. И то не как попало, а строго в определённой сетке. А с другой стороны специальное поле контактных площадок под автоматизированный монтаж. Автомат, который соединял, по заданной разработчиком программе эти площадки, называется "Курс". В этом же комплексе был и установщик элементов. Вот не знаю, как какие, но по моему он устанавливал только планарные корпуса. И, в общем во многом, поэтому была разработана целая серия радиоэлементов ( не микросхем) резисторов (Б19-хх), конденсаторов (Б18-хх) даже индуктивностей и трансформаторов в планарных корпусах. Именно для автоматизированной установки и пайки на плату радиоэлементов.
Та вот, этот "Курс" состоял из подвижного двухкоординатного стола, на котором устанавливалась монтируемая плата и паечной головки, которая могла опускаться в заданное место и припаивать участок провода к контактной площадке. Запас провода находился в специальной шпуле на шасси автомата. Припаяв последнюю точку в заданной цепи, автомат обрывал провод и переходил к начальной точке следующей цепи. И так до самой последней. Программа автомата работала так, что трассировка цепей минимизировалась по длине соединений, оптимизировалась по слоям запайки, чтобы ранее припаянный провод не попадал под паечную головку на следующем проходе. Ну и при этом учитывались также заданные условия по электромагнитной и емкостной связи цепей.
Вид такой платы, после монтажа, мало отличался от валенка, если соединений много. И чтобы не повредить монтаж случайно эта сторона закрывалась специальным листом стеклотекстолита, по форме платы. В результате вес и объём такого "изделия" значительно превышали аналогичные для стандартной, даже 12-слойной платы.
Но тем не менее эта технология широко применялась даже для боевых изделий, не только для макетных. преимущество перед обычной платой в скорости изготовления, на одну плату с примерно 80-тью 14-16 ногими корпусами уходило около 2-5 часов с монтажом самих корпусов. А автоматы могли паять круглосуточно без остановок.
Никаким другим способом совершить подобное было невозможно.
Ну вот как то так вот.


К сожалению в обозримой мною вселенной, ну куда могут дотянуться руки, нет образца подобной запаянной платы.
А вот незапаянная именно она
Вот эта плата .. можно втыкать хоть ДИП хоть планар
для цифровой техники самое то



мастер
Группа: Участники
Сообщений: 694
 Добавлено: 20-08-2015 00:14
Ну и ещё чутка про "Курс", точнее как это легко используется в детском техническом творчестве.

мастер
Группа: Участники
Сообщений: 694
 Добавлено: 20-08-2015 00:15
Или вот так

магистр
Группа: Участники
Сообщений: 1411 		Добавлено: 20-08-2015 07:42


А у Вас случаем нет ли таких, под планарно-ДИПовский монтаж. Сильно интересует (я в своих разработках 133 и 564 серии активно юзаю).

Как новые так и б/у. В личку, пожалуйста.

мастер
Группа: Участники
Сообщений: 694
 Добавлено: 22-08-2015 22:00

А у Вас случаем нет ли таких, под планарно-ДИПовский монтаж. Сильно интересует (я в своих разработках 133 и 564 серии активно юзаю).

Как новые так и б/у. В личку, пожалуйста.

Есть немного б/у, можно договориться. Только вот тут на форуме что то лички не вижу. Да и как с доставкой. Я на украине, в Харькове - будет ли стоить "овчинка выделки"?

З.Ы.
Ну и вид у них - не подготовленный конечно.

мастер
Группа: Участники
Сообщений: 694
 Добавлено: 22-08-2015 22:08
Вот в "телефонной" теме
стационарный сотовый телефонный аппарат Огубь-2.

Епта, да эту конструкцию прямиком надо в тему про кулибиных отправить.

Кулибины они ведь что? Они завсегда и на всю катушку.
Вон даже "юные пионеры" в 90-х не смогли пройти мимо современных, на тот момент, телефонов.
Кнопочные им вишь ваять надо было


Заморился по друзьям мотаться, микрухи им искать.
Тут, правда, только макетка - осталась вот как память.
А сами изделия были вполне. Один парнишка даже из дерева корпус вырезал.
Изящный такой. И трубку тоже. Увы, цифровиков тогда не было у нас, так шо фоток нетути

магистр
Группа: Участники
Сообщений: 1411 		Добавлено: 22-08-2015 22:39
Есть немного б/у, можно договориться. Только вот тут на форуме что то лички не вижу. Да и как с доставкой. Я на украине, в Харькове - будет ли стоить "овчинка выделки"?

З.Ы.
Ну и вид у них - не подготовленный конечно.


Вид это неважно. Если руки растут правильно, имхо.

А вот то что Вы с Украины, сие может быть проблемой при пересылке... Возможно ли это сейчас...

мастер
Группа: Участники
Сообщений: 694
 Добавлено: 22-08-2015 22:54

А вот то что Вы с Украины, сие может быть проблемой при пересылке... Возможно ли это сейчас...

Угу.

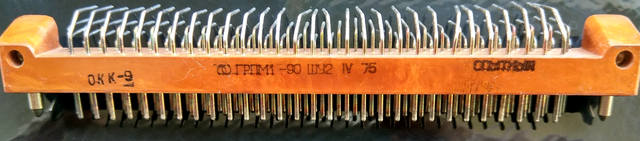

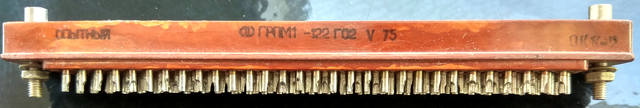

Ну да ладно, продолжу немного тему. 1977 год...



Родные братья/сёстры вот этого, и даже почти такого же вида, вскорости уехали прямиком на Венеру. Работа им там нашлась.
Ну а эти "родственники" отлетали своё на земле. Такой был порядок тогда. И вот каким то чудом сохранились в хламе. Чуть были не выброшены вообще со строительным мусором. Бывает.
И далеко не всё интересное с тех времён спаслось.

главный по тарелочкам
Группа: Участники
Сообщений: 2542 		Добавлено: 22-08-2015 23:21
Интересно, насколько отличались экземпляры для монтажа на аппараты ? Технологические макеты в музее видел - внутри ничего особенного, разве жгуты покруче, да всё клеили.

мастер
Группа: Участники
Сообщений: 694
 Добавлено: 22-08-2015 23:35
Интересно, насколько отличались экземпляры для монтажа на аппараты ?

Да собственно и отличались что
всё клеили.

Принципиально больше не чем. Даже все деталюхи из одних и тех же партий.

З. Ы.
Трассировка плат тогда, естественно производилась вручную, на ватмане. Тушью.
Выдерживать ширину и прочие качества печатных дорожек было не в пример труднее.
Не то что ныне в P-CAD или Altium.

мастер
Группа: Участники
Сообщений: 694
 Добавлено: 23-08-2015 00:30
Ну и ещё чутка по теме. Всё вполне современное.

мастер
Группа: Участники
Сообщений: 694
 Добавлено: 23-08-2015 00:49
Ну и для контраста

мастер
Группа: Участники
Сообщений: 990
 Добавлено: 23-08-2015 00:55
А у нас на заводе была другая машинка.
Макетная плата для планарных микросхем и прочего имела рядом с контактными площадками отверстия, заполненные чем-то вроде силиконового герметика.
И специальный станок, типа швейной машинки прошивал эти отверстия с обратной стороны эмалированным проводом. Оставалось только торчащие с лицевой поверхности кончики подогнуть к площадкам и пропаять.
Использовалось это дело только для изготовления макетных образцов и их отладки. Потом многослойные платы по отлаженной схеме выпускали.
Время экономилось. Деньги - не знаю.

Гость
 Добавлено: 23-08-2015 12:32
Родные братья/сёстры вот этого, и даже почти такого же вида, вскорости уехали прямиком на Венеру.

Какое интересное сходство выскочило у меня по алфавиту. Но Харьков и Петрозаводск явно не соседние области. Небо и земля одним словом.
Б3-34

мастер
Группа: Участники
Сообщений: 542
 Добавлено: 24-08-2015 10:43
Какое интересное сходство выскочило у меня по алфавиту. Но Харьков и Петрозаводск явно не соседние области. Небо и земля одним словом.
Б3-34

Не думал, что на заводе, который у меня под боком, делали такое. Я знаю, где есть подобный калькулятор, но немного другой, может получится раздобыть его.

У меня вот как получилось с подобным монтажом. Работает даже.

Гость
 Добавлено: 24-08-2015 11:32
Ты еще забыл добавить, что и площадки царапал сам

мастер
Группа: Участники
Сообщений: 627 		Добавлено: 24-08-2015 11:41
В СССР ещё давным давно баловались соединениями на скрутках
вот платка без диодных матриц уже все там было на них
чо то летающее было

магистр
Группа: Участники
Сообщений: 1411 		Добавлено: 25-08-2015 20:57
Какое интересное сходство выскочило у меня по алфавиту. Но Харьков и Петрозаводск явно не соседние области. Небо и земля одним словом.
Б3-34

Не думал, что на заводе, который у меня под боком, делали такое. Я знаю, где есть подобный калькулятор, но немного другой, может получится раздобыть его.

У меня вот как получилось с подобным монтажом. Работает даже.


А можно фото с другой стороны, там я так понимаю тоже монтаж есть

И, если не секрет, а что за устройство ?!

вошел во вкус
Группа: Участники
Сообщений: 176 		Добавлено: 26-08-2015 03:22

У меня вот как получилось с подобным монтажом. Работает даже.

Радио 86 РК ?

мастер
Группа: Участники
Сообщений: 542
 Добавлено: 26-08-2015 06:33
Ты еще забыл добавить, что и площадки царапал сам

Да, выцарапал 1020 площадок, и просверлил столько же отверстий.

А для 86РК плата слишком большая.

мастер
Группа: Участники
Сообщений: 694
 Добавлено: 28-08-2015 23:26
В СССР ещё давным давно баловались соединениями на скрутках
вот платка без диодных матриц уже все там было на них
чо то летающее было

Ога. Было дело такое. Провод ПЭВТЛК-0,16 рулил вовсю.

мастер
Группа: Участники
Сообщений: 694
 Добавлено: 28-08-2015 23:31
А мне вот "пакет" плат каких то подвернулся. Правда все в жуткой грязи были, крепёж "книжки" помят и даже некоторые повреждены в пакете. Жгуты межплатные обгоревшие и всё это закопчено.

Но вот одну из средних, в пакете удалось выдрать и отмыть.
И О Чудо ! Дорожки на плате посеребрённые! Такое первый раз встречаю. Именно не луженые, а серебро. На этой вроде без дефектов, а на других, крайних, лак задрался и серебро "благородно" почернело.


Ну и да - КМ-ки исчезнутые. Остальное видимо не посчитали сколь нибудь ценным.

мастер
Группа: Участники
Сообщений: 694
 Добавлено: 28-08-2015 23:32

Да, выцарапал 1020 площадок, и просверлил столько же отверстий.
А для 86РК плата слишком большая.

Да Вы действительно Мастер! Такая работа!

мастер
Группа: Участники
Сообщений: 990
 Добавлено: 28-08-2015 23:41
А мне вот "пакет" плат каких то подвернулся. Правда все в жуткой грязи были, крепёж "книжки" помят и даже некоторые повреждены в пакете. Жгуты межплатные обгоревшие и всё это закопчено.

Но вот одну из средних, в пакете удалось выдрать и отмыть.
И О Чудо ! Дорожки на плате посеребрённые! Такое первый раз встречаю. Именно не луженые, а серебро. На этой вроде без дефектов, а на других, крайних, лак задрался и серебро "благородно" почернело.


Ну и да - КМ-ки исчезнутые. Остальное видимо не посчитали сколь нибудь ценным.


Как вы определили, что это серебро? На глаз?
Плата выглядит полнейшим барахлом...

главный по тарелочкам
Группа: Участники
Сообщений: 2474
 Добавлено: 28-08-2015 23:48
Так и позолоченные дорожки отнюдь не редкость. Пример тому - платы синтезатора Ч6-31 и БОЧа от него.

мастер
Группа: Участники
Сообщений: 694
 Добавлено: 28-08-2015 23:50
[Как вы определили, что это серебро? На глаз?
Плата выглядит полнейшим барахлом...

Ну есть некоторый опыт работы с посеребрёнными поверхностями.
Так что в общем - на глаз. Химанализ, естественно не проводил.

Плата действительно - какая то персчетная декада, фигня.
Но пришла она из "серьёзного" места.
Позже отмою ещё несколько, тех что с характерными потемнениями сульфида серебра. Попробую сфоткать макро.
Ну что нибудь химическое для проверки попробую.

гигант мысли
Группа: Участники
Сообщений: 5086
 Добавлено: 29-08-2015 12:00
Как вы определили, что это серебро? На глаз?

Мне тоже "на глаз" даже на фото показалось, что это серебро. Только ничего удивительного я в этом не вижу. Попадалось такое и не раз. Я другого не понимаю, чем вы там любуетесь, зачем отмываете? Мне кажется, что и по неотмытой плате должно быть видно, что это тривиальное дерьмецо. Унылая техника переходного периода в котором промышленность Советского Союза сильно задержалась, в нем и умерла. Взяла в рот в восемнадцать, сосала не вынимая до 60 лет, да так и сдохла со "шлангом" во рту...

мастер
Группа: Участники
Сообщений: 694
 Добавлено: 29-08-2015 20:48
Доброго всем времени.
kolbasNIC
главный по тарелочкам писал:

Мне тоже "на глаз" даже на фото показалось, что это серебро. Только ничего удивительного я в этом не

вижу. Попадалось такое и не раз. Я другого не понимаю, чем вы там любуетесь, зачем отмываете? Мне

кажется, что и по неотмытой плате должно быть видно, что это тривиальное дерьмецо.

Благодарю Вас за столь содержательный отзыв.
Я по жизни всегда был уверен, что знания одного человека всегда меньше, чем знания больше чем одного человека равного уровня. Поэтому всегда прислушиваюсь к другим людям с целью приобрести для себя чутка новых знаний.
Теперь по сабжу -
Во первых эта плата была показана в соответствующей теме именно как пример монтажа. И не более чем.
Во вторых - мне в жизни, не смотря на всё же не маленький опыт, ни разу не попадались платы подобного исполнения в столь простых устройствах. Что собственно и вызвало любопытство.
В третьих - я постараюсь максимально учесть ваш мудрый совет. И в дальнейшем, прежде чем отмывать какую либо плату, проконсультируюсь у вас.

С уважением.

гигант мысли
Группа: Участники
Сообщений: 5086
 Добавлено: 30-08-2015 01:04
Благодарю Вас за столь содержательный отзыв.
Я по жизни всегда был уверен, что знания одного человека всегда меньше, чем знания больше чем одного человека равного уровня. Поэтому всегда прислушиваюсь к другим людям с целью приобрести для себя чутка новых знаний.
Теперь по сабжу -
Во первых эта плата была показана в соответствующей теме именно как пример монтажа. И не более чем.
Во вторых - мне в жизни, не смотря на всё же не маленький опыт, ни разу не попадались платы подобного исполнения в столь простых устройствах. Что собственно и вызвало любопытство.
В третьих - я постараюсь максимально учесть ваш мудрый совет. И в дальнейшем, прежде чем отмывать какую либо плату, проконсультируюсь у вас.

Н-да. Приемлемого ответа на свой вопрос я не получил, но общий смысл Вашего сообщения мне понятен. Я безусловно рад, что у Вас имеются идеалы, до уровня каковых мне пока, увы, далеко. Но несмотря на свой невысокий идейный уровень, а может и благодаря этому, я не отказываюсь консультировать Вас по поводу различных низменных вопросов, таких как мытье плат, а может и не только их, раз Вы испытываете в этом затруднения. В конце концов, полагаю, Вы можете удовлетворять Ваши эстетические потребности и любоваться платами подобного исполнения в одиночку, не делясь радостью созерцания посеребренных дорожек с более приземленной публикой. Я понимаю, что жестоко требовать такого ограничения самовыражения от высокоорганизованного индивидуума особенно в момент получения им чутка новых знаний и святого процесса пополнения своего немаленького опыта, что я бесконечно уважаю, и понимаю, что многие форумчане потеряют в результате уже почти бывшую у них в руках возможность к самосовершенствованию, но надеюсь на понимание и снисхождение с Вашей стороны.

знающий
Группа: Участники
Сообщений: 446
 Добавлено: 31-08-2015 21:30
Тоже вроде к соединениям относится:

Привет из 80ых невероятной красоты - переходник смд в дип

вошел во вкус
Группа: Участники
Сообщений: 133 		Добавлено: 01-09-2015 13:10
Тоже вроде к соединениям относится:

Привет из 80ых невероятной красоты - переходник смд в дип


Зачем только было ноги отрезать не понятно, все равно микросхема это место занимает, сомнительная экономия.
Переходник действительно красивый.

магистр
Группа: Участники
Сообщений: 1411 		Добавлено: 01-09-2015 15:06
Действительно, шедевральная штуковина

А ноги подрезали, так как скорее всего, переходник в свою очередь вставлялся в 14-ногую панель, которая паялась к плате, и 2 лишние ноги упразднили.

Видно же, что переходник б/у и него монтировали нечто смд-14-ногое . А ноги у переходника не луженые, значит соединялся с платой через стандартную DIP-панель.

вошел во вкус
Группа: Участники
Сообщений: 133 		Добавлено: 01-09-2015 16:55
Ну да, только и в 14 пиновую бы стало, только пару ног болталось бы, скорее что-бы не перепутали при установке.

знающий
Группа: Участники
Сообщений: 446
 Добавлено: 01-09-2015 19:32
Зачем только было ноги отрезать не понятно

Cам проклинаю того кто испортил такую красоту
Эта панелька стояла в самодельном устройстве сделанном кем то на одной американской фирме занимающейся разработкой промышленной электроники.

мастер
Группа: Участники
Сообщений: 627 		Добавлено: 02-09-2015 11:29
Тоже вроде к соединениям относится:

Привет из 80ых невероятной красоты - переходник смд в дип


Мне кажется )) что если очень нужен такой переходник то можно сделать из любой подобной микрухи с помощью химии ну например ЦВ ну или как то иначе))
Визуально представил вполне можно сделать))
Я так думаю(с)

магистр
Группа: Участники
Сообщений: 1411 		Добавлено: 04-09-2015 09:20
"Мама" блока управления принтером от Tesla. По крайней мере, принтер прилагался к тумбочке, в которой был установлен этот блок.

Выводы разъемов со стороны накрутки через один заботливо припаяны к общему полигону платы (помехоустойчивость, имхо)

И, да- плата посеребренная. (чтобы не было лишних дискуссий по этому поводу, плата моя, покрытие проверял лично ).
Впоследствии, правда, со стороны пайки производителем она была на 90% облужена, но с лицевой стороны, где нет разъемов, покрытие видно хорошо.


мастер
Группа: Участники
Сообщений: 536
 Добавлено: 04-02-2016 22:33
Кошелка от Robotron 1720.Накрутка.

мастер
Группа: Участники
Сообщений: 694
 Добавлено: 13-10-2016 00:00

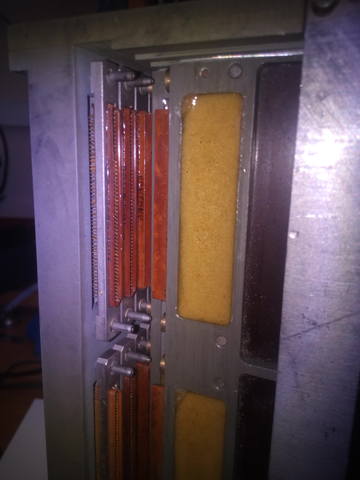

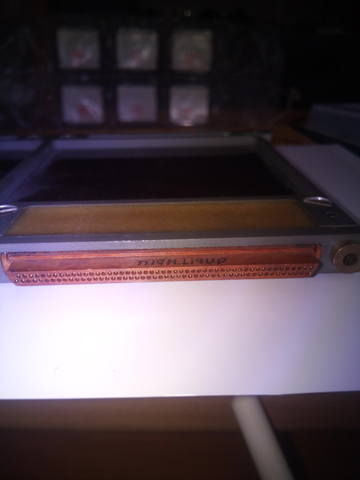

Прошу не обвинять меня в некрофильстве, но шото вдруг захотелось апнуть темку.



А то не сегодня, завтра последние, у меня, такие "могикане" уйдут юным пионэрам на раздерибан и реинкарнацию во что то полезное.

А ведь всего какой то десяток лет сие изделие таааким делом занималось.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 13-10-2016 12:02
Это нечто опытное или серийное? На военку вроде не похоже...

мастер
Группа: Участники
Сообщений: 639
 Добавлено: 13-10-2016 17:23
А вот в тему уместно будет наверное:

А на обороте просто 201 серия микросхем, но много. Монтаж поразительный.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 13-10-2016 17:45
А целиком с обоих сторон покажете?

мастер
Группа: Участники
Сообщений: 639
 Добавлено: 13-10-2016 18:00
А целиком с обоих сторон покажете?

Покажу, но чуть позжее, я пока сайт привожу в порядок, восстанавливаю старую базу данных, вкорячивая на новый движок. В принципе, делов осталось на несколько дней. Но если сильно хочется, то могу залить фото этих красивейших (сугубо на мой взгляд!) блоков хоть сегодня.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 13-10-2016 18:06
Но это вам уж решать, но посмотреть было бы дико интересно...

мастер
Группа: Участники
Сообщений: 639
 Добавлено: 13-10-2016 18:10
Но это вам уж решать, но посмотреть было бы дико интересно...

Ну раз дико и интересно, то постараюсь сфотографировать и разместить фотографии сегодня же, о чем отпишусь тут.

ПС - фотографии добавил. ПОСМОТРЕТЬ

мастер
Группа: Участники
Сообщений: 694
 Добавлено: 21-10-2016 02:08
А вот в тему уместно будет наверное:

А на обороте просто 201 серия микросхем, но много. Монтаж поразительный.

Ага. Всё такое родное, знакомое.
Когда я пришел на своё первое место работы, много подобного видел.
И не только для наземного железа. Для космоса это всё ещё и виксинтом было от души залито.

мастер
Группа: Участники
Сообщений: 694
 Добавлено: 21-10-2016 02:09

Ну раз дико и интересно...
ПС - фотографии добавил. ПОСМОТРЕТЬ

Красота !
Огромное спасибо за материал.

мастер
Группа: Участники
Сообщений: 694
 Добавлено: 03-12-2016 20:20
Ну и сюда добавлю. Вроде именно по теме



Как по мне - вызывает восхищение техника исполнения.
Хотя печатные платы к этому времени уже вполне существовали и даже летали в космос.
Чем вызвано такое "оригинальное" решение о типе монтажа - иКс его знает. Может небольшая тиражность изделий (по платам - несколько тысяч штук с номенклатурой в несколько десятков типов).

мастер
Группа: Участники
Сообщений: 810 		Добавлено: 04-12-2016 14:44
На радио коте были часы выполненные навесным монтажем.Как сей час модно говорить 3Д.Сей час там в теме за 2000 страниц уже так просто не найти.

вошел во вкус
Группа: Участники
Сообщений: 298
 Добавлено: 04-12-2016 15:00
MCM от Amdahl
фото не моё.

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 04-12-2016 16:13
Это радиаторы накручены или что-то другое?

вошел во вкус
Группа: Участники
Сообщений: 298
 Добавлено: 04-12-2016 16:31
Это радиаторы накручены или что-то другое?

да, "жёлтые" это радиаторы.
https://people.cs.clemson.edu/~mark/acs_technical.html

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 04-12-2016 16:42
Ясно, спасибо ув. Bator ... Неплохие радиаторы. Аналогичные нередко встречал на транзисторах типа 2Т(КТ)939.

мастер
Группа: Участники
Сообщений: 542
 Добавлено: 04-12-2016 21:34
Снова творчество.


Гость
 Добавлено: 05-12-2016 01:07
Хммм - МГВ под корпусами 133 серии...... Интересно что это - какой-то синхрогенератор ?

мастер
Группа: Участники
Сообщений: 542
 Добавлено: 05-12-2016 02:39
Провод - был предположительно МС. Но снят он с импорта, причём свежего, так что это вряд ли наш. А так - спечённый фторопласт.
Так и есть, БГС-28 от ПТУшек.

мастер
Группа: Участники
Сообщений: 810 		Добавлено: 01-07-2017 16:16
Любимые разъемы типа ШР и 2РМ


Добавлю вот еще

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 28-07-2017 12:41
А где применяются электроразрывные разъемы АЭРВД-100? понятно, что они летают но как далеко и зачем?

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 28-07-2017 12:56
Хм, при поиске гугл выдает среди изображений много связанного с флотом и торпедами...

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 28-07-2017 13:11
понятно, что они летают

Хотя нет, скорее плавают

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 28-07-2017 13:12
Хм, при поиске гугл выдает среди изображений много связанного с флотом и торпедами...

Вот да, уже порылся немного.

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 04-08-2017 12:59


Что за хрень, "но почему Дафна??", в смысле - почему УК? никак на угловой он не машет

гроссмейстер
Группа: Участники
Сообщений: 1058 		Добавлено: 04-08-2017 21:45
никак на угловой он не машет


Всё просто - к куску углового разъёма прикрутили простой:)

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 05-08-2017 13:24
Э, нет. Маркировка-то как раз на кожухе нанесена.

вошел во вкус
Группа: Участники
Сообщений: 286
 Добавлено: 06-08-2017 00:02
Может, это значит "усиленный корпус", или "узел кабельный". Ведь прикручено оно к корпусной части разъема, на которой фланец.

гроссмейстер
Группа: Участники
Сообщений: 1058 		Добавлено: 11-08-2017 19:55
Странная парочка, никаких надписей, одни невнятные штампы. А один контакт - кому он был нужен?

Гость
 Добавлено: 11-08-2017 23:22
Второй - корпус (не разъема, а конструктивный). Автотехника немирного назначения. Наример видел такое для подключения умформера (24->3х220(или 36 не помню) 400 Гц для гирокомпаса)к бортсети автомобиля.

гроссмейстер
Группа: Участники
Сообщений: 1058 		Добавлено: 16-08-2017 16:19
Тройники непонятного стандарта. За 50 лет, что они у меня, этот стандарт ни разу не попался. Нечто ГIII-РК-19

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 16-08-2017 16:34
Думаю, Клапауций прояснит что к чему
http://www.155la3.ru/gprk19.htm
http://www.155la3.ru/vkrk19.htm

гроссмейстер
Группа: Участники
Сообщений: 1058 		Добавлено: 16-08-2017 17:48
Pedro , спасибо!
Действительно, поиск по РК-19 отправляет только к сайту уважаемого Клапауция . Полагаю, это что-то весьма спесифисиское:)

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 17-08-2017 15:53
Да, они применялись в аппаратуре разработки ОКБ МЭИ.
Название РК19, вероятно для соединителей под кабель РК-19

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 30-08-2017 14:54
Если правильно понимаю, ШПЛМ.

Вилка на блок:


Розетка на кабель:


Удивляет диаметр контактов. Неужели эти разъемы были рассчитаны на десятки ампер на контакт?

Также удивило, что провода в розетке фиксировались винтиками, а не пайкой...

мастер
Группа: Участники
Сообщений: 810 		Добавлено: 30-08-2017 20:53
Предположу такой вариант.У меня есть термометр сопротивления в котором в качестверазъема для соединения применен разъем типа 2РМ с контактами на 18 и 32 А.Хотя там токи проходят миллиамперные.
Но важно что бы переходное сопротивление было минимально.
А это просто достигается большой пщадью контактов.
Поэтому конструкторы пошли таким путем.
Мне такие разъемы попадались уплотненые войлоком.

вошел во вкус
Группа: Участники
Сообщений: 286
 Добавлено: 30-08-2017 22:08
Винтовые зажимы провода в розетке удобны тем, что провод можно легко протащить через весь самолет, от датчика к приборной панели без разъема, а сам разъем уже прикрутить на месте. Но это было актуально в те годы, когда авионика была примитивной. Начиная с 50-х годов число проводов и контактов в разъемах только росло...

мастер
Группа: Участники
Сообщений: 810 		Добавлено: 31-08-2017 21:30
Можно протащить и припаять потом.Скорее всего нужна простота ремонта.Зачистил зубами закрутил расклепанным гвоздем и полетел дальше.

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 05-09-2017 15:10
Предположу такой вариант.У меня есть термометр сопротивления в котором в качестверазъема для соединения применен разъем типа 2РМ с контактами на 18 и 32 А.Хотя там токи проходят миллиамперные.
Но важно что бы переходное сопротивление было минимально.

В этом есть смысл. Судя по ТУ 0ПМ.566.003 на эти штепсели, разработчиком их был ВЗЭП. Вероятно, основным назначением ШПЛМ была (и есть) авиационная измериловка.

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 05-09-2017 15:13
Удивляет диаметр контактов. Неужели эти разъемы были рассчитаны на десятки ампер на контакт?

Кстати, токовая нагрузка в тех. условиях вообще не декларируется. Только сопротивление контакта...

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 08-09-2017 19:14
Некие небольшие четырёхконтактные разъемы:

Ни производителя, ни маркировки, только буквенное обозначение контактов: А и Б - гнёзда, В и Г штыри. По центру отверстие под болт.

Гость
 Добавлено: 08-09-2017 20:37
Типично для четырехпроводки в связи

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 08-09-2017 21:38
Типично для четырехпроводки в связи

То есть, это что-то связное? А как разъемы называются? и для чего там по диоду на каждом разъеме напаяно?

Гость
 Добавлено: 08-09-2017 22:56
Откуда эти-не в курсе, применяться могут где угодно. Могу предположить, что для набора кода/шифра. Главное достоинство-невозможно перепутать провода А и Б

пришел поспрашивать
Группа: Участники
Сообщений: 65 		Добавлено: 09-09-2017 00:42
Коли тема плавно перешла на обсуждение разъёмов, вот парочка старых:

С надписями "Ф-106", "Ф-206":


И без надписей:


Буду рад, если кто-нибудь подскажет от чего эти изделия.

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 09-09-2017 01:00
Главное достоинство-невозможно перепутать провода А и Б
Ну, этим достоинством обладает большинство разъемов: почти во всех есть та или иная защита от неправильного включения.
Хотя, особо одарённые личности умудряются эту защиту успешно преодолевать: видел случаи, когда разъемы серии 2РМ вкручивали "папа в папу".

Гость
 Добавлено: 09-09-2017 13:24
Тут важна оперативная коммутация и если на тональных каналах полярность не важна, то в телеграфной аппаратуре за этим требовалось следить.
п.с. А вот интересно-где нибудь еще остались телеграфные аппараты?

магистр
Группа: Участники
Сообщений: 1307
 Добавлено: 09-09-2017 14:03
Тут

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 09-09-2017 14:11
С надписями "Ф-106", "Ф-206":

РСИУ-3М

Гость
 Добавлено: 11-09-2017 15:07
С надписями "Ф-106", "Ф-206":

РСИУ-3М

Точно. Чуть извилины не распрямились от попытки вспомнить. У меня был только один комплект РСИУ-3М, снятый с эксплуатации. Остальные р/ст были РСИУ-4 (в составе Р-822 и Р-824) и еще по одному комплекту Р-860 (Перо-Н) и Спрут-1.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 15-09-2017 19:15
Где на форуме был разговор о вот таких наборных разъемах и я упоминал, что они бывали с коаксиальными и с высоковольтными вставками.
Вот попались под руку, чтобы сфотографировать.

Коаксиальные:


С ВВ вставкой:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 15-09-2017 19:15
Где на форуме был разговор о вот таких наборных разъемах и я упоминал, что они бывали с коаксиальными и с высоковольтными вставками.
Вот попались под руку, чтобы сфотографировать.

Коаксиальные:


С ВВ вставкой:

мастер
Группа: Участники
Сообщений: 810 		Добавлено: 15-09-2017 21:06
Подпись пером.Может не каталожный набор вставок?

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 18-09-2017 12:04
Подпись пером. Может не каталожный набор вставок?

Всё нормально, такие существовали.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 14-10-2017 13:59
Вот такой вот разъем попался: СНЦ23-4-14В-1-б-В.
Вроде приборная вилка, а задник как у кабельных и вроде как герметичен... Хм...

гроссмейстер
Группа: Участники
Сообщений: 1058 		Добавлено: 14-10-2017 14:49
Вот такой вот разъем попался

Возможно, это под обжим. У немцев такие попадались.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 14-10-2017 20:15
Вроде как довольно редкие высоковольтные разъемы типа ВИ.

ВИ20/50БГ:


ВИ20/50БШ:

главный по тарелочкам
Группа: Участники
Сообщений: 2259 		Добавлено: 19-10-2017 10:36
Разьемчик РРН27:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 25-10-2017 15:00
Под руку попался - РПМ7-36Ш-КП-В:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 30-10-2017 12:38
Впервые попался 2РМДТ - 2РМДТ18Б4Ш5В1В:

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 30-10-2017 19:23
СР-50-275ФВ :

мастер
Группа: Участники
Сообщений: 810 		Добавлено: 30-10-2017 20:30
Впервые попался 2РМДТ - 2РМДТ18Б4Ш5В1В:


Именно Т у меня нет.А вот вре обычные 2РМД только этого завода.
Или ценой демпинговал или какая нибуть другая причина.
Хотя разъемы типа 2РМ выпускали несколько заводов.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 03-11-2017 17:40
Прям радуют меня такие разъемы.
РПКМ1-38Ш1-В:

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 07-11-2017 13:00
Панелька под микросхему:

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 13-11-2017 00:50

вошел во вкус
Группа: Участники
Сообщений: 233 		Добавлено: 13-11-2017 21:03
Не встречал ранее, разъём РПС15-1

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 21-11-2017 14:45
Вот такой красавец подвернулся
ОНЦ-БМ-2-102-27-В1-2-В:

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 21-11-2017 22:20
У меня такой, штырьки позолочены, 2РМ24КПН19Ш1А1 :

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 21-11-2017 23:19
Не встречал ранее, разъём РПС15-1


Интересно, чем они отличаются от РГ1Н-3-1К?

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 21-11-2017 23:59
Вот такой красавец подвернулся
ОНЦ-БМ-2-102-27-В1-2-В:

Бледная копия Вашего ...

Но совсем никаких знаков ...

вошел во вкус
Группа: Участники
Сообщений: 233 		Добавлено: 22-11-2017 00:58

Интересно, чем они отличаются от РГ1Н-3-1К?
Трудно на словах описать
1. контакты второй стороны печатной платы не могут использоваться независимо, в гнезде они парно замкнуты.
2. чуть отличается размером, пустые области по краям печатной платы меньше (общая ширина печатной платы уже на пару мм. чем для РГ1Н.

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 22-11-2017 11:38
1. контакты второй стороны печатной платы не могут использоваться независимо, в гнезде они парно замкнуты.
2. чуть отличается размером, пустые области по краям печатной платы меньше (общая ширина печатной платы уже на пару мм. чем для РГ1Н.

Понятно, спасибо!

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 27-11-2017 15:20
Долгожданное приобретение в коллекцию

РПС1-7 вилка и розетка:


РПС1-15 вилка и розетка:

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 27-11-2017 16:41
Бледная копия Вашего ...

Интересно. С таким фланцем я что-то и не припомню таких разъемов...

мастер
Группа: Участники
Сообщений: 810 		Добавлено: 28-11-2017 23:11
Обычный разъем данной серии только побывавший в умелых руках фрезеровшика.

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 29-11-2017 08:43
Ну да, если "доработать напильником", то можно любые чудеса увидеть

вошел во вкус
Группа: Участники
Сообщений: 141 		Добавлено: 29-11-2017 13:15

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 29-11-2017 13:17
Тип не указан?
Уж не РПС(1или2)-76? Или как оно там...

вошел во вкус
Группа: Участники
Сообщений: 141 		Добавлено: 29-11-2017 13:21
РПС

вошел во вкус
Группа: Участники
Сообщений: 141 		Добавлено: 29-11-2017 13:33
Нашёл РПС2-100

вошел во вкус
Группа: Участники
Сообщений: 141 		Добавлено: 29-11-2017 13:56
Вот здесь симпатичнее

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 30-11-2017 19:33
РППМ16х72-01:


А может кто подсказать, что обозначает суффикс 01 и чей на них логотип?

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 30-11-2017 19:37
Ивано-Франковский завод "Индуктор".

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 05-12-2017 14:21
Впервые встречаю - СНЦ4-10:

вошел во вкус
Группа: Участники
Сообщений: 286
 Добавлено: 07-12-2017 02:51
Впервые встречаю - СНЦ4-10:

Такие разъемы использовались в старых катушечных видеомагнитофонах.

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 11-12-2017 11:50
РП14-16 и РП14-16Л:


По внешнему виду и контакты с покрытием вроде бы одинаковые, только цена с литерой "Л" раз в 40 больше!

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 13-12-2017 16:01
Эти вилки от стоек аппаратуры проводного вещания, а как их "фамилия", подскажите... Есть буквы "Дг" и цифры "3-30", может это и есть их обозначение?:

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 13-12-2017 16:03
соединители РП3

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 13-12-2017 16:27
Спасибо, ув. Pedro.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 13-12-2017 17:04
РГ1Н-1-1:

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 13-12-2017 17:32
Выложите пожалуйста даташит, этикетку другую информацию на этот разъем РГ1Н-1-1 и на ответную часть к нему, например в теме " ищю даташит"

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 13-12-2017 20:48
Выложите пожалуйста даташит, этикетку другую информацию на этот разъем РГ1Н-1-1 и на ответную часть к нему
Вот это не оно?
Соединители электрические прямоугольные типа РПМ

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 14-12-2017 16:10
Да, спасибо.

мастер
Группа: Участники
Сообщений: 810 		Добавлено: 14-12-2017 23:12
Как по мне эти разъемы г полное.Часто отламывались боковые щечки с ключем и тогда можно было неправильно собрать схему.Да и вообще конструкция непродумана.

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 14-12-2017 23:43
Тоже придерживаюсь такого мнения... Да, они симпатичные, малогабаритные, приятно смотреть и в руках держать...Но в эксплуатации... проблему обозначил ув. Оператор ...

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 15-12-2017 00:26
Как по мне эти разъемы г полное.Часто отламывались боковые щечки с ключем и тогда можно было неправильно собрать схему.
В качестве межблочных соединений пожалуй. А как внутриблочные нареканий, вроде, не вызывали.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 15-12-2017 17:27
СНЦ13-10В ОСМ:

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 20-12-2017 06:19
Разъёмчик от самсунговской аппаратуры:

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 20-12-2017 12:15
РП14А-30Г8 и РП14А-21Г3 :


мастер
Группа: Участники
Сообщений: 536
 Добавлено: 07-01-2018 13:53
Из разряда блеск. Заготовки кембриков для монтажа.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 11-01-2018 00:48
Подборка странных разъемов без маркировки. Все новые, где применялись - неизвестно.

Некий угловой силовой:


И целая россыпь разных странных ВЧ разъемов:

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 11-01-2018 01:28
Некий угловой силовой:
от выпрямителя приемника Р-250
странных ВЧ разъемов:

Вполне распостраненные соединители от радиоприемной аппаратуры, даже несколько унифицированные
http://otrok.users.photofile.ru/photo/otrok/3859567/91184312.jpg

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 16-01-2018 01:00
С блочка от старой авионики снял разъем и ответную часть к нему.
Разъемы 1970-ого года, из маркировки только ГР3.645.098 и ГР3.647.075. Не знаю, это относится к самим разъемам (их обозначение) или нет...
Интересно, что контакты чистые, блестящие. Может палладированные?


Зы: Блок был УРП62-6:

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 16-01-2018 01:42
Буржуинские, от французского аппарата:

магистр
Группа: Участники
Сообщений: 1411 		Добавлено: 16-01-2018 04:20
из маркировки только ГР3.645.098 и ГР3.647.075.

Тип разъема, всё правильно.
Интересно, что контакты чистые, блестящие. Может палладированные?

Неа, качественное серебряное покрытие. Очень нелохие соединители, кстати, близкие к герметичным.

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 16-01-2018 11:15
О покрытии серебром...
Аппаратура пролежала на неотапливаемом складе 28 лет. Покрытие разъемов РП14 почернело:

Краска на шкалах головок вздулась:

А вот покрытие у галетников отлично выглядит:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 19-01-2018 15:10
СР50-433ФВ 2008г + бирка:

гроссмейстер
Группа: Участники
Сообщений: 1058 		Добавлено: 29-01-2018 20:01
ШР20 в пластике, вроде здесь не встречалось

вошел во вкус
Группа: Участники
Сообщений: 286
 Добавлено: 29-01-2018 21:47
У меня такой разъем где-то лежит. Экономия...

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 08-02-2018 15:57
СНП34С-30:

мастер
Группа: Участники
Сообщений: 810 		Добавлено: 08-02-2018 22:37
Серебро темнеет от реакции с соединениями серы.А не от наличия или отсуствия отопления.У меня в самодельных часах цанги с разъемов 2РМ потемнели почти до черного цвета.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 14-02-2018 13:45
Некая кроватка для планарных микросхем, тип и дата не обозначены, Опытная.

мастер
Группа: Участники
Сообщений: 813 		Добавлено: 14-02-2018 14:45
Некая кроватка для планарных микросхем, тип и дата не обозначены, Опытная.

Это скорее для кристаллов на носителе, для планарных микросхем не хватает направляющих(или они идут отдельной деталью?) .

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 14-02-2018 14:53
для планарных микросхем не хватает направляющих(или они идут отдельной деталью?) .

Может и отдельной, вот так например:

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 15-02-2018 13:08
Без опознавательных знаков:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 15-02-2018 13:13
У меня помечено как РШАГ6...

главный по тарелочкам
Группа: Участники
Сообщений: 2542 		Добавлено: 15-02-2018 13:14
Некая кроватка для планарных микросхем, тип и дата не обозначены, Опытная.

Обычное контактирующее серии УК (бывают как для микросхем в таре, так и без тары), если бы не материал. Только для нормальных условий...

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 15-02-2018 13:19
У меня помечено как РШАГ6...

я бы даже сказал, РШАГ-ПБ-6

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 15-02-2018 14:17
Высоковольтные хвосты с разъемами ВИ-20/50_:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 17-02-2018 14:42
Слоняра РБН1-6-17Ш1, маркировка от руки, маркировка даты к сожалению сколота...
Интересно, куда такие шли - секции электровозов соединять?


мастер
Группа: Участники
Сообщений: 810 		Добавлено: 17-02-2018 18:52
Секции електровозов еще по круче разъемами соединяются.Килограма по три разъем.Силовые цепи просто кабеля висят на болтах.
Судя по конструкции контактных частей это быстро съемный вариант ШР.Т.е. удобен где нужно часто соединять и отсоединять разъем например временное питание.А токи при малых напряжениях довольно таки большие на самолетах есть генераторы постоянного тка выдающие 27В до 1КА.

Гость
 Добавлено: 17-02-2018 20:45
В середине 70-х готовились принимать АН-24. Был смонтирован пост для запуска-выпрямитель 35кВА, два параллельных разъема на 4-х кабелях по 75мм2 (ЕМНИП)

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 10-03-2018 13:44
Разъёмы без маркировки. У "папы" нет ключа, виден только след, что ключ был...Сочленить половинки можно как угодно ...

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 10-03-2018 13:53
99%, что китайская копия наших РС

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 10-03-2018 14:10
Но контакты по цвету как позолочены...

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 10-03-2018 14:26
А почему нет?
Может быть и позолота, но по мне - вряд ли. Скорее Нитрид Титана ...

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 14-03-2018 17:20
Без маркировки:

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 02-04-2018 00:03
РС4ТВ и РС7ТВ :

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 02-04-2018 00:13
Под руку попался - РПМ7-36Ш-КП-В:

И "родственник" , РПМ7-8 :

гроссмейстер
Группа: Участники
Сообщений: 1009 		Добавлено: 02-04-2018 00:21
Извините если не в ту тему.
Не разъясните разницу между ГРПМ1 и ГРПМШ1. Нашел только что Ш означает штампованные контакты....

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 02-04-2018 08:00
Извините если не в ту тему.
Не разъясните разницу между ГРПМ1 и ГРПМШ1. Нашел только что Ш означает штампованные контакты....

Именно.
У ГРПМШ контакт розетки - просто трубочка, свернутая из листа. А у ГРПМ - "башня Шухова"
Примерную картинку можно тут посмотреть

гроссмейстер
Группа: Участники
Сообщений: 1009 		Добавлено: 02-04-2018 09:41
Спасибо большое!
То есть, если я правильно понял, отличаются только розетки? Вилки без отличий?
И можно ли их соединять в комбинациях (например, розетки ГРПМШ и вилки ГРПМ)?
И, если можете, подскажите по надёжности: стоит ли искать ГРПМ или ставить ГРМПШ и не париться?

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 02-04-2018 12:29
Вилки ГРПМ и ГРПМШ одинаковы, подходят к обоим типам, в любых комбинациях.

Собственно, отличие гиперболоидных только в более низком сопротивлении контакта. По всем остальным данным, в том числе и по надежности, они такие же, как и ГРПМШ.

Смысл искать именно их, ИМХО, только в аутентичности. Ну, если разница в пять тысячных ома не играет роли.

гроссмейстер
Группа: Участники
Сообщений: 1009 		Добавлено: 02-04-2018 13:59
Спасибо большое!

мастер
Группа: Участники
Сообщений: 813 		Добавлено: 02-04-2018 14:20
Cмысл искать именно их, ИМХО, только в аутентичности. Ну, если разница в пять тысячных ома не играет роли.

У ГРПМ еще регламентируются параметры важные для измерительных цепей:
- минимальный ток 1мкА
- минимальное напряжение 1мВ

гроссмейстер
Группа: Участники
Сообщений: 1009 		Добавлено: 02-04-2018 14:25
Спасибо, у меня в вычтехнику, так что такие тонкости некритичны

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 02-04-2018 23:09
МР1-50-5.
Интересно, что приписка "-5" обозначает?


главный по тарелочкам
Группа: Участники
Сообщений: 2259 		Добавлено: 03-04-2018 08:25
МР1-50-5.
Интересно, что приписка "-5" обозначает?






гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 04-04-2018 15:41
"Два в одном", РПМ7-24, "папа" и "мама" на кабеле:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 04-04-2018 22:24
Просто СНП34-135В-В, 1983г, частичное золочение

знающий
Группа: Участники
Сообщений: 337 		Добавлено: 08-04-2018 20:29
Лежали в одном ЗИПе: ремшланг с РПМ7-50Ш-КП и РПМ7-50Г-ПБ, причём в 50Ш почему-то 13 посеребренных контактов остальные золочёные

Отдельный РПМ7-50Ш-КП А

Переходная плата 3.661.492 разъём на ней жёлтый, встречал такой же лужёный, но все без маркировки

знающий
Группа: Участники
Сообщений: 337 		Добавлено: 08-04-2018 20:33
Интересно для чего придумали такой набор контактов в 2РМДТ30КУН8Г7В1В?

знающий
Группа: Участники
Сообщений: 369 		Добавлено: 08-04-2018 21:08
Мощное питание с землей и слабые сигнальные. Например, для подачи питания на мотор и снятия информации с его датчика положения.

мастер
Группа: Участники
Сообщений: 810 		Добавлено: 09-04-2018 22:08
Относительно "слабые" 13А 18А и 36А.

знающий
Группа: Участники
Сообщений: 443
 Добавлено: 10-04-2018 12:53
Или просто набор питаний разных напряжений и токов, например. Таких задач немало.

пришел поспрашивать
Группа: Участники
Сообщений: 11 		Добавлено: 10-04-2018 15:56
По мимо того что бы воткнули куда надо - ели на панели 50 разъемов то что бы не перепутали .

знающий
Группа: Участники
Сообщений: 320 		Добавлено: 10-04-2018 23:02
ГДРовские разъемы

гроссмейстер
Группа: Участники
Сообщений: 1058 		Добавлено: 13-04-2018 19:13
Нищета соединений

вошел во вкус
Группа: Участники
Сообщений: 137 		Добавлено: 19-04-2018 23:26
Немного импортных.

мастер
Группа: Участники
Сообщений: 501 		Добавлено: 05-05-2018 19:40
По просьбе из соседней темы увеличил панельку с того фото. Переснять сегодня не смогу, пока так (всё кликабельно):


Отечественные аналоги IBM-овских разъёмов питания и дисковода (вот эти уже не смогу переснять, их у меня больше нет):





кстати, большинство изображений на форуме не открываются, видимо, из-за блокировок ркн. Так что хз, сколько эти протянут.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 06-05-2018 00:14

кстати, большинство изображений на форуме не открываются, видимо, из-за блокировок ркн. Так что хз, сколько эти протянут.

Это тут не при чем. Просто владельцы itimages решили закрыть хостинг не найдя новые источники финансирования...

мастер
Группа: Участники
Сообщений: 501 		Добавлено: 06-05-2018 14:45
Панелька называется РС-48-11, 89 год.

знающий
Группа: Участники
Сообщений: 337 		Добавлено: 16-05-2018 22:52
Разъём на основе гнёзд ГРПМ, но без маркировки. Здесь заглушка и собственно разъём

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 26-05-2018 07:28

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 26-05-2018 14:17
Металлостеклянные спаи для герметичных корпусов. Резьбовые, под разъём:

И обечайки со спаями:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 26-05-2018 14:31
А почему вы так странно их называете - "Металлостеклянные спаи для герметичных корпусов"?
Вроде как обычные коаксиальные гермо разъемы с монтажем и герметизацией пайкой в корпус... Единственное, не узнаю, что это за сечение...

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 26-05-2018 14:41
А называю их "металлостеклянными спаями" потому, что именно так они назывались по техпроцессу на заводе...Кстати, процесс изготовления весьма трудоёмкий и требовал спецостнастку из графита...

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 29-05-2018 09:49
Разъёмы, Болгария:

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 06-06-2018 04:33
РГ35-3 и РГ35-3М:

И "папа" к ним:

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 06-06-2018 13:27
И "Сделано в СССР" есть, и логотип изготовителя, и дата выпуска, и "Э", только типа разъёма нет... Подскажите...:

Гость
 Добавлено: 06-06-2018 16:55
Прямоугольные электрические соединители РША

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 06-06-2018 20:23
Спасибо, ув. tkachuk ...

Гость
 Добавлено: 06-06-2018 20:30
Информация взята со справочника

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 08-06-2018 07:54
Не "нашенский":

мастер
Группа: Участники
Сообщений: 792 		Добавлено: 13-06-2018 20:17
Существует ли литература, в которой описываются технологические операции и оборудование для изготовления цилиндрических контактов штепсельных соединителей (типа того, что постом выше)?
Предполагаю, что основные операции выполняются на прутковых токарных автоматах. Но непонятно как прорезаются пазы, лыски и пр., фрезерованием?

мастер
Группа: Участники
Сообщений: 813 		Добавлено: 13-06-2018 22:41
Предполагаю, что основные операции выполняются на прутковых токарных автоматах. Но непонятно как прорезаются пазы, лыски и пр., фрезерованием?

Контакты не точат, их штампуют или льют.
Ищите советские книжки для ПТУ(профессиональное техническое училище), там писали про технологию.

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 13-06-2018 22:50
Точат тоже...У нас на заводе был участок точной механики, там как раз контакты точили на настольных токарных станках. Станки были ГДР-овские и чехословацкие...Правда, производство было мелкосерийное...

мастер
Группа: Участники
Сообщений: 792 		Добавлено: 13-06-2018 23:00
Сегодня смотрел старые чертежи штекеров и гнёзд. Во всех исходные заготовки - круг малого диаметра. Для электрических соединителей - медный сплав, для направляющих - стать 45 с термообработкой до 40-45 HRC. Гнёзда цанговые и 4 паза в них прорезаются перед обжимом. Так что никакой штамповки или литья там нет определённо. Объём выпуска правда тоже небольшой - 0,5 млн шт.

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 13-06-2018 23:08
Объём выпуска правда тоже небольшой - 0,5 млн шт.

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 14-06-2018 06:57
Стратегические запасы разъёмов . Со временем куча значительно "растаяла"...:

пришел поспрашивать
Группа: Участники
Сообщений: 40 		Добавлено: 01-07-2018 20:59
в запасах попался такой разъём. Маркировки нет. Но есть загадка: резьба есть и на штыревой и на гнездовой части, то есть как бы подразумевается, что одно накручивается на другое. НО на обоих частях есть направляющие пазы, которые не позволят крутится, как же они соединялись?
5-4 N1.jpg на ixbt.photo:

вошел во вкус
Группа: Участники
Сообщений: 178 		Добавлено: 01-07-2018 21:34
По видимому это не ответные чести)

пришел поспрашивать
Группа: Участники
Сообщений: 40 		Добавлено: 01-07-2018 22:06
По видимому это не ответные чести)

Может быть это и так; за старостью лет не могу вспомнить как это было, когда снимал с очень специфичных стендов. Но у меня их несколько штук, причём на всех штырьевых частях отсутствует один контакт, а на гнездовых все пять есть.
_20180701_204648.jpg на ixbt.photo:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 05-07-2018 18:57
Любопытная штучка: панельки для крупных микросборок, даже контакт для вывода корпуса предусмотрели. Никакой маркировки нету...

гигант мысли
Группа: Участники
Сообщений: 4878
 Добавлено: 06-07-2018 17:10
В одном из В7-34А под 04УД012 стояла такая кроватка, а также чуть поменьше были

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 06-07-2018 21:07
Интересная конструкция, от тесловской аппаратуры озвучки...Жаль, "мамы" к нему нет:

Гость
 Добавлено: 06-07-2018 22:33
У нас такие стояли на Commax (диспетчерский коммутатор в энергосистемах), через пару лет заменили на стандартные

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 07-07-2018 07:11
Тоже от тесловской аппаратуры:

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 07-07-2018 10:23

Гость
 Добавлено: 07-07-2018 14:31
А эти шли с болгарскими усилителями. Тоже где-то лежит парочка

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 07-07-2018 14:37
А мне они достались от тесловской озвучки...

знающий
Группа: Участники
Сообщений: 337 		Добавлено: 09-07-2018 23:23
Снял экран, вот что получилось:

Маркировки нет. Зачем-то напилены пазы.

знающий
Группа: Участники
Сообщений: 337 		Добавлено: 09-07-2018 23:26
Ещё один разъём без маркировки:
При повороте ручки пружинные контакты расходятся.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 10-07-2018 01:44
Похоже это панелька с нулевым усилием, но уж больно мощно выполненная...

магистр
Группа: Участники
Сообщений: 1411 		Добавлено: 10-07-2018 09:45
Это не совсем панелька я думаю. Некоторый технологичский разъем для быстрого подключения/отключения изделия в цикле проверки/контроля/программирования. Подобные чудеса производства встречались мне для КПА одноразово летающих изделий , там как правило технологические разъемы очень далеки от стандартных.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 13-07-2018 19:10
Довольно интересный коаксиально(вилка 7/3)-полосковый переход СР-50-465Ф 1975г:


На переходе проставлен штамп МАКЕТ, который уже практически выцвел, поэтому нормально сфотографировать его у меня не получилось:

гроссмейстер
Группа: Участники
Сообщений: 1058 		Добавлено: 24-07-2018 19:58
Панельки без названия, но явно советские:

Гость
 Добавлено: 24-07-2018 22:22
от какого-то Л2-**

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 26-07-2018 23:49
Тройники, переходы СР-50, СР-75:

пришел поспрашивать
Группа: Участники
Сообщений: 49
 Добавлено: 27-07-2018 15:28
РГ5Б/РГ7Б

гроссмейстер
Группа: Участники
Сообщений: 1003
 Добавлено: 30-07-2018 22:39
СНЦ28-55/33В-1-а-В (2003 год).
Ни как не могу понять почему на них "конская" цена - по несколько тысяч рублей...


гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 30-07-2018 23:53
Да.....Есть и за 2700р., и за 8700р. ...

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 31-07-2018 00:06
http://www.newark.com/amphenol-aerospace/ms3476w22-55p/circular-connector-plug-22-55/dp/25K9193

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 31-07-2018 01:19
СНЦ28-55/33В-1-а-В (2003 год).
Ни как не могу понять почему на них "конская" цена - по несколько тысяч рублей...

Разъемы для военки, авионики и тд с приемкой разумеется - вот и цена соответствующая...

магистр
Группа: Участники
Сообщений: 1411 		Добавлено: 31-07-2018 11:45
вот и цена соответствующая...

...скорее всего, на ценообразование влияет следующее:
- сложность изготовления (по сравнению с теми же РМ/РМД/РС), т.к. контактная группа многоразового пользования, т.е. в них без вреда для качества работы можно менять контакты. На фото выше, правда, "одноразовый" вариант контактной группы. Ну и корпус изготовить сложнее, нужна точная фрезеровка.
- наработка "на износ" по количеству циклов соединения-разъёдинения, вроде бы больше (прошу поправить, если неправ).
- возможность непосредственного соединения с ответными частями зарубежного аналога, с которого их, СНЦ тоесть, передрали. Если опять-таки не ошибаюсь, для "экспортного" варианта другое расположение направляющих на корпусе для сочленения между собой)

Гость
 Добавлено: 01-08-2018 10:01
У них несколько вариантов расположения направляющих в корпусе. Гнездовые контакты позолочены и обжимаются специальным приспособлением - клещами "ИРОК" с ценой около 50К

Кстати качество изготовление контактов - вызывает уважение. Походу они точатся, а не штампуются. А вообще цена на изделия с "5" приёмкой - заставляет нервно икать.

СНЦ-28 совместимы с СНЦ-23 Точнее 28ые в блочном исполнении (не уверен, что они бывают кабельные)- герметичны, 23и - нет.

Да - можно менять контакты с помощью специального экстрактора (если интересно экстрактор могу поискать на работе и отфотографировать - он дается к каждому разъёму)

С иностранными вроде СНЦ-144 СНЦ-146 совместимы

магистр
Группа: Участники
Сообщений: 1411 		Добавлено: 01-08-2018 11:06
Да - можно менять контакты с помощью специального экстрактора

Экстрактор- говно редкостное по качеству, иногда и на один разъём, если большой (50контактов) не хватает. Я делал самодельный из стержня от шариковой ручки

Гнездовые контакты позолочены и обжимаются специальным приспособлением - клещами "ИРОК" с ценой около 50К

Контакты выпускаются также с серебряным покрытием и, если не ошибаюсь, есть вариант покрытия никелем, а также вполне себе допускают обычную пайку

гроссмейстер
Группа: Участники
Сообщений: 1003
 Добавлено: 01-08-2018 11:38
вот и цена соответствующая...

...скорее всего, на ценообразование влияет следующее:
- сложность изготовления...


Рассмотрел изделие "глазом". Да действительно корпус достойный, делается из общего куска крепкой стали (токарится/фрезеруется все: и блочный крепеж и все канавки и все габаритные диаметры). Даже "байонетные пипки" имеют внутренний шестигранник (видимо для вкручивания в корпус) и после установки изнутри заливатся компаундом. Штыри обычные (не многоразовые), залиты герметиком (типа стекломассы). Интересный момент - на внешнем диаметре есть пропил с черной краской - контрольная полоска (проверка б/ушности изделия)? (или просто метка для установщиков ответной части, дабы долго не "мучали байнетку"...)

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 09-08-2018 17:29
Вот такой вот слоник - СР-75-202ФВ 2006г:


Внутренние детали:


Бирка:

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 10-08-2018 13:03
Интересный момент - на внешнем диаметре есть пропил с черной краской - контрольная полоска (проверка б/ушности изделия)? (или просто метка для установщиков ответной части, дабы долго не "мучали байнетку"...)

У СНЦ30, СНЦ31 такое тоже есть

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 13-08-2018 05:23
СР-50-83ФВ :

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 13-08-2018 12:26
Фото форумчанина, ув. Петрова .
ОСМР-1-50-2-В и МР1-50-2-В :

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 03-09-2018 19:54

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 07-09-2018 02:08

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 11-09-2018 16:05
Похожа на панельку для реле типа РП-7. Р-61, по-видимому, её обозначение:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 28-09-2018 17:54
СНО64-96Р-24-1-В, 1984г, Знак качества:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 02-10-2018 01:08
Не думал, что даже такие разъемы были ОС...

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 07-10-2018 08:32
Родственник , РГ1КП 2Г2Т :

Гость
 Добавлено: 07-10-2018 14:19
Встречал такие и в авионике и в энергетике, в блоках управления ПТСов (преобразователи-инверторы)

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 09-10-2018 02:14
Презент от ув. Петрова... Даже не знаю, как правильно назвать... Пусть пока будет рамка, по аналогии с кроновскими рамками в телефонии:

Гость
 Добавлено: 09-10-2018 14:49
В автомобилях такой тип врезки встречал давно, а вот в свЯзи не попадались. Верхняя часть ламели, КМК, играет роль ножа.

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 10-10-2018 20:38
Серьёзные (в плане габаритов) разъёмы ШР55П23ЭШ1 и ШР55У35НШ3К:

магистр
Группа: Участники
Сообщений: 1411 		Добавлено: 12-10-2018 09:01
Вот такой разъём питания усилителей сотовой связи производителя Huawei. Вполне себе успешно работает и на 48в (в родной схеме), и на 220

гроссмейстер
Группа: Участники
Сообщений: 1017 		Добавлено: 14-10-2018 11:37

гроссмейстер
Группа: Участники
Сообщений: 1017 		Добавлено: 15-10-2018 13:03

знающий
Группа: Участники
Сообщений: 411 		Добавлено: 21-10-2018 21:59
Попалось такое. Присмотрелся а там 1970г,"ОП". Даже жалко его паять

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 22-10-2018 23:54
Видимо, из области связи...
РГ1Б-Г1Т П2 Г1Т-В:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 23-10-2018 00:48
А разве это не типичные наборные разъемы просто с соответствующими вставками? ...

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 23-10-2018 01:15
Да хрен его знает...Нашёл в заброшенно кладовой АТС, вот и предположил, что где-то на месте и использовали...

знающий
Группа: Участники
Сообщений: 411 		Добавлено: 23-10-2018 02:08
И даже на борту замечены

пришел поспрашивать
Группа: Участники
Сообщений: 42 		Добавлено: 23-10-2018 11:34
Посмотрел фото. По-видимому, авион? Если так, настораживает обилие ржавчины. Боролись ли с этим, и до какой степени оржавления аппарат считался годным к полетам?

магистр
Группа: Участники
Сообщений: 1411 		Добавлено: 23-10-2018 12:56
Я думаю, это вполне себе нелётный авион, и даже раздербаненый, т.к. если внимательно присмотреться, можно увидеть обрезанные жгуты и шланги. Интересно, что там за оборудование стояло...

гроссмейстер
Группа: Участники
Сообщений: 1017 		Добавлено: 23-10-2018 13:56
Старенький ШРГ60

гроссмейстер
Группа: Участники
Сообщений: 1017 		Добавлено: 23-10-2018 13:58
Чуть постарше

мастер
Группа: Участники
Сообщений: 810 		Добавлено: 23-10-2018 21:08
Ну это он только по году выпуска "старенький" оба есть в каталоге и по идее могут быть куплены у производителя в данное время.
Кстати интерестное решение для защиты герметичности.Припайная клема крепится отдельно.При пайке непосредственно в разъеме могла бы повредиться уплотняющая прокладка.
В нижнем варианте для пайки штыри или цанги можно вытянуть повернув на 90гр.Предварительно сняв стопорные кольца.
Еще в нем должно быть пять контактов.Скорее всего сняли что бы легче сочленялся.Особенно в варианте с никелевым покрытием ну очень уж тугие.
Поскольку разъемы делались под военных то не всегда можно было подобрать рационально разъем.Например в станках часто стоял ШР55 на 23 контакта(пост выше)Были задействованы три контакта для питания трех фазного двигателя а остальные в (том числе и силовые на100А шли на "оперативку")Странно выглядит выходящий из серъезной винилки с подписью 143 проводок на 0.5 мм кв.

знающий
Группа: Участники
Сообщений: 411 		Добавлено: 23-10-2018 21:28
Я думаю, это вполне себе нелётный авион, и даже раздербаненый, т.к. если внимательно присмотреться, можно увидеть обрезанные жгуты и шланги. Интересно, что там за оборудование стояло...


Какое оборудование стояло я и сам не успел... Это в носовом отсеке потрошили у этого аппарата, когда в музей забирали

знающий
Группа: Участники
Сообщений: 411 		Добавлено: 23-10-2018 22:37






А лет 40 назад попадались подобные, но со спецпокрытием контактов и замочком под ключ на защёлке. Исполнение намного изящнее и качественнее

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 23-10-2018 22:43
Да этот тоже хорош со своей защёлкой.Не встречались такие.

мастер
Группа: Участники
Сообщений: 810 		Добавлено: 28-10-2018 16:01
Красавец РБН.По сути тот же ШР20 на чепыре контакта.Но с возможностью легкого сочленения и разчленения без откручивания накидной гайки.

магистр
Группа: Участники
Сообщений: 1411 		Добавлено: 28-10-2018 16:35
А лет 40 назад попадались подобные, но со спецпокрытием контактов и замочком под ключ на защёлке. Исполнение намного изящнее и качественнеен

Применяются в спец.цепях б.ж.р.к., покрытие у них вполне правильное )))) разбирал, знаю.

мастер
Группа: Участники
Сообщений: 810 		Добавлено: 28-10-2018 22:41
Что платиной покрывали?

магистр
Группа: Участники
Сообщений: 1411 		Добавлено: 29-10-2018 08:25
Не, жОлтый металл )))) причём, мама кабельный жОлтый, а папа блочный серебряный...экономика, однако ...там, к слову, далеко не кладезь дм, всё, хм, "устройство", очень экономично собрано...

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 29-10-2018 08:49
Не, жОлтый металл )))) причём, мама кабельный жОлтый, а папа блочный серебряный...экономика, однако ...там, к слову, далеко не кладезь дм, всё, хм, "устройство", очень экономично собрано...

Попадается и мама кабельная с аргентумом..

знающий
Группа: Участники
Сообщений: 382 		Добавлено: 01-11-2018 18:58
История освоения изделий

знающий
Группа: Участники
Сообщений: 411 		Добавлено: 04-11-2018 19:12
Не, жОлтый металл )))) причём, мама кабельный жОлтый, а папа блочный серебряный...экономика, однако ...там, к слову, далеко не кладезь дм, всё, хм, "устройство", очень экономично собрано...

Приходили комплекты оборудования (как их называли на заводе, где монтировалось оборудование - ГИЗ готовые изделия)с полным набором разъёмов для монтажа на кабели. Все разъёмы были однотипными по покрытию, разнотипные не встречал ни разу. Но так как монтаж иногда производился с промежуточными разъёмными соединениями, то эти самые промежуточные на заводе ставили какие были на складе. Как-то приехали доработчики с завода-изготовителя самолёта ставить дополнительное устройство, так главный из их бригады жаловался, что разъёмов вечно не хватает и приходится лепить всё, что под руку попадает. Вот так и получалось, что папа белий-белий, а мама жёльтий. Такое часто встречал. Да и после пошли изделия уже с белий папа-мама. Так что всё перемешивалось со временем

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 05-11-2018 17:14
Разъём ВВТ20БГ:

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 05-11-2018 18:48
В незадействованные места контакты не вставлены:

вошел во вкус
Группа: Участники
Сообщений: 286
 Добавлено: 06-11-2018 01:38
В незадействованные места контакты не вставлены:

Бюджетная реализация... Контакты наверняка обжимные. Где-то в интернете я даже видел разъем, похожий на 2РМ, с таким креплением контактов

гроссмейстер
Группа: Участники
Сообщений: 1017 		Добавлено: 06-11-2018 16:04


Древний импорт
Вверху контакт от ГРППМ7-90Г1

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 06-11-2018 21:28

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 08-11-2018 14:40
СНО58-135/135х13В-25-В.
Я правильно понимаю, их главная особенность по сравнению с теми же снп34-135 - это ориентация на объемный монтаж?

магистр
Группа: Участники
Сообщений: 1411 		Добавлено: 08-11-2018 17:08
Да, Вы абсолютно правы

главный по тарелочкам
Группа: Участники
Сообщений: 2259 		Добавлено: 14-11-2018 13:24
РПС1-37Г:

СНО63-64/95х9Р-24-1-В:

знающий
Группа: Участники
Сообщений: 411 		Добавлено: 15-11-2018 01:38
Некоторое время назад показывал фото разъёма с защёлкой

и упоминал про разъём с замочком на защёлке. Нашёл в своих загашниках этот самый замок. Сохранил с тех времён, т.к. такое по тем временам казалось маленьким шедевриком. Жаль корпуса повыбрасывал. Но контакты долежали до нужных времён




Чтобы открыть замочек надо было выкрутить фиксирующий болт со штырьком, повернуть крышку и вставить ключик. Дальше как обычно. Трещётка (она конструктивно встроена в корпус разъёма и не сохранилась) сдвигалась штырьком на барабане замка, освобождала подпружиненный штифт и фиксировалась им в открытом состоянии. Ключик можно вынимать. Для закрытия надо было нажать на торец штифта снаружи. В отличие от разъёма, приведённого выше, защёлка была недоступна снаружи и достать её, чтобы сломать было невозможно. Только пилить
Вот такой "блеск соединений" валялся у нас на свалках 40 лет назад

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 16-11-2018 22:41
РППМ23-13Ш1-2:

вошел во вкус
Группа: Участники
Сообщений: 298 		Добавлено: 16-11-2018 23:09
Несколько импортных разъёмов:

вошел во вкус
Группа: Участники
Сообщений: 298 		Добавлено: 16-11-2018 23:15
И отечественный ГРПМ2-30ГПл2-В:

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 18-11-2018 20:48
Миниатюрный вч разъем, без обозначений:

знающий
Группа: Участники
Сообщений: 369 		Добавлено: 18-11-2018 22:28
Это СР-50-276ФВ и СР-50-515ФВ

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 19-11-2018 00:10
Это СР-50-276ФВ и СР-50-515ФВ

Не, не оно. У СР-50-276ФВ диаметр гайки 10,1, длина 26:

А тут гайка около 8, длина ~ 17,5.
По размерам больше на СР50-111ФВ и СР-50-112Ф смахивает.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 19-11-2018 18:10
ВР-165Ф 1965г.
Ранний вариант чего-то из СР-50 вроде как...

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 19-11-2018 18:18
Ранний вариант чего-то из СР-50

Вот тут пишут, что нынешнее название - СР-50-165Ф.

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 19-11-2018 20:14

По размерам больше на СР50-111ФВ и СР-50-112Ф смахивает.

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 19-11-2018 20:30
alex1959, весьма похоже, только у моего обечайка фторопластового изолятора не сплошная, как на Вашем снимке, а разделена на 6 лепестков.

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 19-11-2018 20:34
А здесь СР-50-101ФВ:

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 19-11-2018 21:17
А здесь СР-50-111ФМВ:

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 19-11-2018 22:37
А здесь СР-50-101ФВ:
101-я - кабельная "мама", у меня блочная.

А здесь СР-50-111ФМВ
О, уже ближе, у этого, в отличие от СР-50-111ФВ, обечайка из двух лепестков, а не сплошная.

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 19-11-2018 22:39
101-я - кабельная "мама", у меня блочная.

А здесь СР-50-111ФМВ
О, уже ближе, у этого, в отличие от СР-50-111ФВ, обечайка из двух лепестков, а не сплошная.

Да, там у обечайки 2 прорези.

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 19-11-2018 22:45
Интересно, с 6-ю прорезями, это просто вариант исполнения СР-50-111ФМВ, или ещё какой-то СР-50-111Фxx?

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 20-11-2018 00:25
СР-75-105ФВ:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 20-11-2018 01:18
СР-50-101ФВ
СР-50-111ФМВ

Всегда было интересно, что это вообще за сечение у подобных разъемов и откуда оно пошло?

знающий
Группа: Участники
Сообщений: 411 		Добавлено: 20-11-2018 01:41
СР-50-101ФВ
СР-50-111ФМВ

Всегда было интересно, что это вообще за сечение у подобных разъемов и откуда оно пошло?

Сечение на обичайке? Это подпружиненный контакт оплётки кабеля в разъёме

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 20-11-2018 10:31
Сечение, ну в смысле есть 7/3, 3.5/1.5, а тут какое-то не понятное...

знающий
Группа: Участники
Сообщений: 411 		Добавлено: 21-11-2018 01:05
Сечение, ну в смысле есть 7/3, 3.5/1.5, а тут какое-то не понятное...

А, не понял сразу. Соотношение диаметров. Там всё к волновому сопротивлению привязано

знающий
Группа: Участники
Сообщений: 411 		Добавлено: 21-11-2018 01:07
А вот такой разъём кто видел?

Первоначально центральные жилы разъёма были спаяны

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 21-11-2018 01:21
Соотношение диаметров. Там всё к волновому сопротивлению привязано

Это я все знаю...
Просто интересно, какое оно в таких разъемах. Я из мелких знаю только очень ходовое 3,5/1,5...

пришел поспрашивать
Группа: Участники
Сообщений: 92 		Добавлено: 21-11-2018 17:30
Соотношение диаметров. Там всё к волновому сопротивлению привязано

Это я все знаю...
Просто интересно, какое оно в таких разъемах. Я из мелких знаю только очень ходовое 3,5/1,5...

3.5/1.5 - это для воздуха соотношение ;) А в разъёме как-бы всё заполнено диэлеткриком...
Относительно этих мелких - это, скажем так - "русифицированный" SMC - 3.05/0.9 в среде фторопласта. "Воздушной" линии под это сечение нет. Но если было-бы - это 3/1,3

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 22-11-2018 18:47
ГРПМ9-62ГС2 1972г опытный:


ГРПМ9-62ШУ2 1971г опытный:

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 23-11-2018 14:35
Относительно этих мелких - это, скажем так - "русифицированный" SMC - 3.05/0.9 в среде фторопласта.

Гм. На SMC они вообще не похожи...

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 30-11-2018 17:05
ГРППМ5-35ГО2-В и ГРППМ6-57ГО2-В:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 30-11-2018 19:31
ОСРСГ32АТВ:

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 10-12-2018 00:09
СР-50 в пластмассовой "рубашке":

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 11-12-2018 10:05
Разъёмы-ножи для заделки на плоский ленточный кабель:

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 11-12-2018 12:30
Недавно ув. lalka показал СНО58. Здесь СНО63 и СНО64:

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 11-12-2018 13:17
Ещё новодел ШР20:

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 14-12-2018 03:32

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 15-12-2018 22:54
Разъём с защёлками:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 09-01-2019 19:06
Вот такие аккуратные предположительно держатели для кварцев 1969г:

магистр
Группа: Участники
Сообщений: 1411 		Добавлено: 09-01-2019 20:21
Так и есть,-держатели для кварцев

вошел во вкус
Группа: Участники
Сообщений: 205
 Добавлено: 10-01-2019 15:54
Спецразъём В12РБ. Добротно сделан.

вошел во вкус
Группа: Участники
Сообщений: 205
 Добавлено: 10-01-2019 15:56
РБМ4. Шли на космос.

вошел во вкус
Группа: Участники
Сообщений: 205
 Добавлено: 10-01-2019 15:57
РРМ ОС - желтый папа, в заливке.

вошел во вкус
Группа: Участники
Сообщений: 205
 Добавлено: 10-01-2019 15:59
СНЦ, эти почаще встречаются.

вошел во вкус
Группа: Участники
Сообщений: 205
 Добавлено: 10-01-2019 16:01
ОНЦ. Нечто среднее между РС и СНЦ...

вошел во вкус
Группа: Участники
Сообщений: 205
 Добавлено: 10-01-2019 16:02
Гибрид 2РМ и РС. Космос.

вошел во вкус
Группа: Участники
Сообщений: 243 		Добавлено: 10-01-2019 17:41
ОНЦ. Нечто среднее между РС и СНЦ...


О, таких в заброшенных Буранах полно валялось по всей кабине...

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 10-01-2019 19:42
СНП37-24-В:

вошел во вкус
Группа: Участники
Сообщений: 205
 Добавлено: 10-01-2019 21:45
ОНЦ. Нечто среднее между РС и СНЦ...


О, таких в заброшенных Буранах полно валялось по всей кабине...

Они как раз на космос и шли:)

вошел во вкус
Группа: Участники
Сообщений: 205
 Добавлено: 11-01-2019 03:00
РПС-25-5, судя по всему - специально изготовленный под конкретный прибор.

вошел во вкус
Группа: Участники
Сообщений: 205
 Добавлено: 14-01-2019 01:19
Самый старый из встреченных мной РС-ов. 1966г.

вошел во вкус
Группа: Участники
Сообщений: 205
 Добавлено: 14-01-2019 01:22
Заинтересовала меня надпись на одном из "гибридных" разъёмов, которые я уже постил выше.
Набрал в Гугле. Оказалось, 11Ф615 - это индекс одной из модификаций космического корабля "Союз"!
Прикольно

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 01-02-2019 20:31
МР1-19-3-В:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 06-02-2019 01:01
РПН23-3Г-В.


Все время попадаются только розетки, вилки - НИ разу!
Может у кого есть их крупное фото? Хоть посмотреть на них...

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 06-02-2019 02:01
Все время попадаются только розетки, вилки - НИ разу!
Может у кого есть их крупное фото? Хоть посмотреть на них...

Легко: РПН23-3Ш-В.

мастер
Группа: Участники
Сообщений: 810 		Добавлено: 17-02-2019 12:28
Аналог ШР20 на 4 контакта.Только быстросъемный РБН.Что бы разъединить нужно только повернуть накидную втулку.Соединяется просто вставлянием вилки в розетку.

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 22-02-2019 17:29
KPN4 (так-нет?):

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 22-02-2019 18:31
KPN4 (так-нет?):

Точнее SR20KPN4G8 = ШР20П4НШ8 чешского производства.

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 22-02-2019 18:36
Ясно, спасибо, ув. ingOK . Разъём как раз от Тесловской аппаратуры с радиоузла.

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 22-02-2019 22:25
Обозначений нет:
-
-

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 23-02-2019 11:50
И переходник, резисторы - 2шт. по 100 Ом в параллель:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 24-02-2019 13:42
РПМ7-50Г-ПБА-В и РПМ7-50Ш-КПА.
Кабель предположительно от какого-то прибора.

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 28-02-2019 05:28
Для реле? Типа РП-4,5,7?:

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 28-02-2019 11:51
Для реле? Типа РП-4,5,7?:

Угу. Соединительная колодка СК для реле РП-4:

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 28-02-2019 18:28
Спасибо, ув.ingOK...

А что может означать "Р-61" перед датой выпуска?

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 01-03-2019 19:55
Гнезда, для подключения к выводам на колбе трубки из осциллографа, который я показывал вот тут: http://kxk.ru/dustyattic/v20_700390_251.php

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 01-03-2019 21:25
А у меня такие есть:

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 06-03-2019 12:43
Технологическая панель СК55-9 для какой-то гибридной микросборки на 38 выводов.

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 07-03-2019 15:41
Такой, слегка монстрический СР-переходник...

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 09-03-2019 01:43
ОНП-НГ-79-Р-МЭК 1990г:

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 10-03-2019 11:41
СР-50-430ФВ:

СР-75-289ФВ:

гроссмейстер
Группа: Участники
Сообщений: 1009 		Добавлено: 15-03-2019 11:38
Помогите, пожалуйста, опознать тип соединителя (для впаивания плоского кабеля ЛКВ в плату).

главный по тарелочкам
Группа: Участники
Сообщений: 2259 		Добавлено: 15-03-2019 12:12
Помогите, пожалуйста, опознать тип соединителя (для впаивания плоского кабеля ЛКВ в плату).

Похож на ОНп-СГ-83.

гроссмейстер
Группа: Участники
Сообщений: 1009 		Добавлено: 15-03-2019 12:19
Не, точно не СГ-83 (http://www.quartz1.com/price/model.php?group=1155&mark=%D0%9E%D0%9D%D0%BF-%D0%A1%D0%93-83-12)

мастер
Группа: Участники
Сообщений: 537 		Добавлено: 15-03-2019 12:20
Пара приборных разъемов:





Обозначений нет.

знающий
Группа: Участники
Сообщений: 345
 Добавлено: 15-03-2019 12:33


Обозначений нет.


это для считывателя с перфоленты FS1501 . нет лишних? как раз ищу для считывателя их.

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 15-03-2019 12:36
Помогите, пожалуйста, опознать тип соединителя (для впаивания плоского кабеля ЛКВ в плату).

http://www.radiant.su/files/images/zavod-electrodetal/onpkg56.pdf
ключевое слово колодка

гроссмейстер
Группа: Участники
Сообщений: 1009 		Добавлено: 15-03-2019 12:45
Pedro, Спасибо!!!
Никогда бы не подумал.

мастер
Группа: Участники
Сообщений: 537 		Добавлено: 15-03-2019 14:02


нет лишних? как раз ищу для считывателя их.


В почте.

мастер
Группа: Участники
Сообщений: 567 		Добавлено: 18-03-2019 13:17
Некий разъем с совершенно непонятной нумерацией выводов. Никаких опознавательных знаков нет.


И еще одна весьма солидная разборная розетка, на которой только буквы БУ. Как я понимаю, это днепропетровское изделие?

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 18-03-2019 21:20
Без обозначения, контакты с 2-х сторон:

И контакты с одной стороны:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 20-03-2019 14:24
Какая-то вариация на тему ГРПМ или их же ранний вариант?
ЕС3647005 1971г:

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 21-03-2019 07:23
Какая-то вариация на тему ГРПМ или их же ранний вариант?
ЕС3647005 1971г:

Если будет лишний, не выкидывай

мастер
Группа: Участники
Сообщений: 536
 Добавлено: 21-03-2019 10:56
Реально блеск. Изготавливали явно для себя,любимых (80-е).Без пайки,захват лохматого многожильного провода.В центре цилиндра штырь с конусом.

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 21-03-2019 11:19
Какая-то вариация на тему ГРПМ]

ГРПП-72Г

Гость
 Добавлено: 21-03-2019 14:22
.Без пайки,захват лохматого многожильного провода...

Такими до середины 70-х комплектовались почти все станционные многоканальные комплексы связи (во всяком случае более позднее производство этих вилок мне не попадались)

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 21-03-2019 18:57

Если будет лишний, не выкидывай

Уже отложил в пакетик с разным для вас

Ув. Pedro , а именно тот, что на фото - ЕС3647005 - это ранний названный вами ГРПП-72Г или они в принципе всегда только так и обозначались - через ЕС_?

главный по тарелочкам
Группа: Участники
Сообщений: 2259 		Добавлено: 25-03-2019 14:23
РППМ10-144:

главный по тарелочкам
Группа: Участники
Сообщений: 2119 		Добавлено: 25-03-2019 14:45
РППМ10-144:

Специфический разъём, да ещё под "накрутку"

гроссмейстер
Группа: Участники
Сообщений: 1009 		Добавлено: 25-03-2019 15:17
А правильно ли я понял что ОНП-КС-20-96 равно СНП59-96 ?
И в чем смысл разных маркировок?

магистр
Группа: Участники
Сообщений: 1411 		Добавлено: 25-03-2019 15:46
Хороший экземпляр рппм, видимо из ранних, начала 80-х. Потом корпус стали делать из черного карболита.
И не сильно специфический, в Электроника-60 и иже с ней применялся.

знающий
Группа: Участники
Сообщений: 373
 Добавлено: 26-03-2019 14:26
Пара - ГРПМ1-31ГО2-в (розетка) ... ГРПМ1-31ШУ2-в (вилка)
Пара ГРПМ1-61ГО2-в (розетка) ....ГРПМ161ШУ2-в (вилка)
Пара РП14-30Л (вилка/розетка)- исполнение УХЛ
Пара СНП59-96в (вилка) ....СНП59-96Р (розетка)

...и продолжение....

знающий
Группа: Участники
Сообщений: 373
 Добавлено: 26-03-2019 14:28
......

знающий
Группа: Участники
Сообщений: 345
 Добавлено: 26-03-2019 16:32
Хороший экземпляр рппм, видимо из ранних, начала 80-х. Потом корпус стали делать из черного карболита.
И не сильно специфический, в Электроника-60 и иже с ней применялся.


в Электронике-60 применялись РППМ16-288, с двусторонним расположением контактов. а эти в более старых ЭВМ, "Саратов-2" к примеру. и вроде в Электронике-100И еще.

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 02-04-2019 13:41
впервые встретил блочный вариант СШ-5


гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 04-04-2019 18:53
Оптические соединители.

Вилка с кабелем - ОС-РБ-05/1-1/0-В:


Розетка ОС-РБ10/1-1/0-Р:
Металлическая шняжка с дыркой внутри Как оно применялось - пока не очень понял...

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 19-04-2019 13:23
Интересный разъём...



На вид как обычный ШР, но, сцуко, с плоскими контактами!

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 11-05-2019 11:17
Странные соединители для межплатного соединения без какой-либо маркировки. Выдрал с плат от радиостанции из начала 90-ых.


И вот такая пара оттуда же:

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 12-05-2019 21:29
Заметил, что многим участникам форума интересны опытные изделия. Итак, ОНП-НГ-79-34-Р-МЭК

опытная

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 31-05-2019 00:17
Разъем ВР-23, дата не проставлена, по похоже, что весьма старый.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 07-06-2019 19:20
Солидные такие разъемы - РПКМ3-67/67Ш1-В:

Гость
 Добавлено: 08-06-2019 12:31
Солидные такие разъемы - РПКМ3-67/67Ш1-В:


Авиация на них держится.

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 27-06-2019 18:20
2РМ14КП34Ш1А1, контакты позолочены, дата выпуска 9106:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 10-09-2019 19:16
Крупный высоковольтный импульсный разъем ВИ20/75КГ.
Заделка коаксиального кабеля в разъем определенно впечатляет сложностью и солидностью...

знающий
Группа: Участники
Сообщений: 382 		Добавлено: 11-09-2019 14:15
Солидные такие разъемы - РПКМ3-67/67Ш1-В:


Вот он в "изделии"

Гость
 Добавлено: 11-09-2019 18:54
...Вот он в "изделии"

В "Ландышах" и не только то-же такие стояли

знающий
Группа: Участники
Сообщений: 337 		Добавлено: 13-09-2019 00:17
То же вполне себе разъём: вилка от паяльника на 127В:

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 16-09-2019 13:26
Французский разъём на установке вакуумного напыления:

пришел поспрашивать
Группа: Участники
Сообщений: 34 		Добавлено: 19-09-2019 19:25
Опытный МРН4-1, декабрь 72г.

знающий
Группа: Участники
Сообщений: 352 		Добавлено: 20-09-2019 00:11
То же вполне себе разъём: вилка от паяльника на 127В:

А что за болт на ней? Для заземления?

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 21-09-2019 23:07
Симпатичная штучка - разъем ОНц-БМ-2-10/10-Р12-1-В

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 22-09-2019 10:00
А что за болт на ней? Для заземления?
Ну, раз на нём написано "Земля", то...

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 24-09-2019 13:15
Симпатичная штучка - разъем ОНц-БМ-2-10/10-Р12-1-В

ОНЦ, по идее.
ОНц (с маленькой "ц") - для пайки на плату.

знающий
Группа: Участники
Сообщений: 337 		Добавлено: 25-09-2019 00:04
А что за болт на ней? Для заземления?
Ну, раз на нём написано "Земля", то...

Ну да, заземление корпуса паяльника.

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 26-09-2019 07:10
Красивый:

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 18-10-2019 22:43
ОНЦ-БС-1-50/27-В1-1-В:

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 19-10-2019 09:09
Здесь РШ3П-3Ш2Т-В, РШ1П-2Ш2Т и РШ1П-Ш2Т2Ш1Т:

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 04-11-2019 12:23
Из этого же семейства РШ1П-Ш2ТШ4Т-В:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 04-11-2019 23:40
А возможно ли опознать тип вот таких пар разъемов?

магистр
Группа: Участники
Сообщений: 1411 		Добавлено: 05-11-2019 08:12
Например, использовались в осциллографах с1-102/с1-103/с1-108. В интернете есть схемы и перечень элементов, там можно посмотреть.

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 06-11-2019 23:11

Выбито: "RADIALL R114082"

гроссмейстер
Группа: Участники
Сообщений: 1003
 Добавлено: 10-11-2019 00:21
Панелька под микросхему РС-28-7БТ.
Для чего добавили буквы на конце БТ ? (бронетанковая...)

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 27-11-2019 12:36
Комплект гнездо-штеккер: МГК1-1 + МШ-1.

гигант мысли
Группа: Участники
Сообщений: 7902
 Добавлено: 27-11-2019 13:07
дополню фотками из аукциона

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 08-12-2019 22:56
Розетка 2РМД24Б10Г5В1:

гроссмейстер
Группа: Участники
Сообщений: 1003
 Добавлено: 28-12-2019 20:56
РВН4-2-Ш7
В чем разница?

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 28-12-2019 21:40
Ещё пара:

гроссмейстер
Группа: Участники
Сообщений: 1003
 Добавлено: 28-12-2019 22:41
Ещё пара:


Ваш верхний без маркировки видимо? (это "обновленная версия", выпускали в 80-х, называется ОНЦ-ВН-1-2/16-В).

гроссмейстер
Группа: Участники
Сообщений: 1003
 Добавлено: 28-12-2019 22:57
А где использовали вот такие СГ5 "крест" с переключателем ? (завод "Индуктор")

вошел во вкус
Группа: Участники
Сообщений: 286
 Добавлено: 28-12-2019 23:09
А где использовали вот такие СГ5 "крест" с переключателем ? (завод "Индуктор")

У меня стоит такой в усилителе "Радиотехника У-101" для подключения наушников.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 14-01-2020 19:04
Солидно сделанный разъем
ОС2РМГД24Б10Ш5Е2:

мастер
Группа: Участники
Сообщений: 810 		Добавлено: 14-01-2020 22:47
2РМ22Б10Ш1В1 Обычный разъем с демонтажа почему то маркированный "МАКЕТ"

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 15-01-2020 09:04
Макет разъёма. Муляж

мастер
Группа: Участники
Сообщений: 813 		Добавлено: 15-01-2020 09:31
Или для использования в макетах приборов.

мастер
Группа: Участники
Сообщений: 810 		Добавлено: 15-01-2020 21:25
Макет разъёма. Муляж

Там обыкновенные штырьки я проводки хотел выпаять смотрю надпись.
Скорее всего ошибка

магистр
Группа: Участники
Сообщений: 1411 		Добавлено: 16-01-2020 08:09
Иногда такие штампы ставились на компоненты (а так же платы/модули/блоки) с ПЗ, выбранные из общей партии, предназначенные для приемо-сдаточных испытаний, испытаний на срецфакторы и т.д. с тем, чтобы отличить их вследствие от остальных компонентов.
По прохождении испытаний, данные компоненты в теории, должны списываться, на практике вполне могли с таким штампом использоваться в бытовом и промышленном применении. Это на крайний случай, когда план выполнять надо, а на складе ничего нет.
Вполне допустимо использовать такие компоненты для макетирования и отработки схемотехнических решений.

гроссмейстер
Группа: Участники
Сообщений: 1058 		Добавлено: 16-01-2020 10:15
Попадается маркировка "ОБРАЗЕЦ", пример для всех:)

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 19-01-2020 01:30
ВР-161П 1963г:

знающий
Группа: Участники
Сообщений: 411 		Добавлено: 21-01-2020 01:04
Какая-то вариация на тему ГРПМ или их же ранний вариант?
ЕС3647005 1971г:

Видел такие запаянными в торце платы на краевые площадки с двух сторон

знающий
Группа: Участники
Сообщений: 411 		Добавлено: 21-01-2020 23:13
Когда-то выкладывал фото бортовой ЦВМ-263, а после вандалов появилась возможность заглянуть и вовнутрь. Вызывает интерес способ соединения кассет.

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 22-01-2020 15:33
Разъем ОНЦ-РГ-09-10/22-Р3. Не нашел что за покрытие обозначено буквой "Р".

мастер
Группа: Участники
Сообщений: 790
 Добавлено: 22-01-2020 16:29
Разъем ОНЦ-РГ-09-10/22-Р3. Не нашел что за покрытие обозначено буквой "Р".

Так там вроде как "без вариантов!"



администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 22-01-2020 19:47
Большое спасибо, ув. vodoley ! Хотя вилки мне попадались с посеребрением, а не только с никелем.

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 25-01-2020 02:47
Проще некуда :

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 05-02-2020 01:43
Довольно любопытный врубной разъем, сочетающий низкочастотные контакты и пару коаксиальных для ВЧ - ОКЦ-ВС-1-24/28-В1 1991г:


Чего не могу понять - это что за коаксиал сюда разделывался

Гость
 Добавлено: 27-02-2020 12:19
Со Знаком Качества.
СНП59-96.-...

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 22-03-2020 18:51
РС19ТВ :

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 23-03-2020 07:16
Разъём питания, из комплекта телевизора "Шилялис-405Д" (кажется так):

знающий
Группа: Участники
Сообщений: 369 		Добавлено: 23-03-2020 19:18
Больше похож на разъем от "Юности-405"

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 23-03-2020 19:56
Больше похож на разъем от "Юности-405"

А у них разъемы чем-то отличались?

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 23-03-2020 20:23
"Юности" у меня не было, покупал "Шилялис", вот от него и остался разъём ...

знающий
Группа: Участники
Сообщений: 352 		Добавлено: 23-03-2020 20:25
Похожий разъём был также на "Электронике-404".

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 23-03-2020 21:46
Похоже, это вообще унифицированный разъем, подходящий для многих переносных телевизоров с двойным питанием ~220/=12В того времени: Сапфир-412/Д, РЭУТ 23ТБ-425, Нальчик 23ТБ-301...

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 23-03-2020 22:56
Да, видимо так...

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 21-04-2020 15:26
Такие вилки:

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 22-04-2020 21:32
В соседней теме ув. rocc выложил фото немецкой самолетной радиостанции времен войны, и мой взгляд сразу зацепился за знакомую розетку для подключения гарнитуры:


Практически такие же розетки РЛ6.607.020 по сю пору используются для подключения гарнитур и шлемофонов к СПУ (самолетному переговорному устройству):

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 23-04-2020 00:22
Такие вилки:

В отличии от этих, из термореактивной пластмассы, эта беленькая термопластичная:

знающий
Группа: Участники
Сообщений: 411 		Добавлено: 23-04-2020 01:00
В соседней теме ув. rocc выложил фото немецкой самолетной радиостанции времен войны, и мой взгляд сразу зацепился за знакомую розетку для подключения гарнитуры:

...
Практически такие же розетки РЛ6.607.020 по сю пору используются для подключения гарнитур и шлемофонов к СПУ (самолетному переговорному устройству):

Жаргонное название этих вилок-розеток - "Тюльпан", но и они уже отмирают вместе с гарнитурами АГ-1, АГ-2. Новые гарнитуры типа ГСШ подключают к таким разъёмам через переходник

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 23-04-2020 10:41
Насчет гарнитур не скажу, но технарям вроде по прежнему выдают шлемофоны с такими разъемами для подключения к СПУ на запуске:

гигант мысли
Группа: Участники
Сообщений: 4411 		Добавлено: 23-04-2020 10:43
Оригинал,
https://www.deutscheluftwaffe.de/fl-27560-fl-27561-brechkupplung-fuer-ft
обозначение Brechkupplung BLKm, BLKv Муттер унд фатер

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 23-04-2020 11:33
Наши папа ЖФ 3.645.009 с мамой РЛ6.607.020 от прародителей отличаются наличием полярности и одного ключа вместо двух, что не даёт включить их развернув на 180°

пришел поспрашивать
Группа: Участники
Сообщений: 42 		Добавлено: 23-04-2020 13:00
Такие вилки:

В отличии от этих, из термореактивной пластмассы, эта беленькая термопластичная:


Вилки типа "семечки". Разъемы такого типа были широко распространены в аппаратуре проводной связи как гражданского, так и военного применения.

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 24-04-2020 01:48
В связной аппаратуре с такими вилками сталкивался, а вот название "семечки" впервые вижу ... К примеру, с разъёмами типа "банан", "тюльпан" более-менее понятно по внешнему виду, а вот "семечки"...В чём фишка?

пришел поспрашивать
Группа: Участники
Сообщений: 42 		Добавлено: 24-04-2020 16:34
Похоже?

Не пойму, почему картинку не видно..

Картинка

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 24-04-2020 18:25
Похоже?

Не пойму, почему картинку не видно..


Правила форума нужно читать почаще. Наверное, только на постсоветском пространстве, люди сначала пытаются что-либо сделать, а потом, когда не получается, прочитать правила пользования данным устройством/ресурсом...
Встроенный фотохостинг не работает. Впрочем он никогда и не работал нормально... По внешним фотохостингам - читайте правила форума, дабы не нарваться на БАН.

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 25-04-2020 22:48
СНП34С-30Р-В:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 10-05-2020 23:35
СНП50-84/163Х10Р-22-В:

мастер
Группа: Участники
Сообщений: 813 		Добавлено: 15-05-2020 19:11
Идентичные ОНЦ-РГ-09-4/14-В1 и 2РМ14Б4Ш1В1, контакты кстати посеребренные.
Что за буквы и значки стоят после даты? Если у 2РМ можно предположить ромбик, то у ОНЦ какой-то треугольник.

мастер
Группа: Участники
Сообщений: 956
 Добавлено: 15-05-2020 21:52

Ну у меня была в ремонте волгоградская бормашина,там в общем разъеме (весьма миниатюрном) кроме десятка электрических контактов мотора BLDC еще штуцеры для воды и сжатого воздуха.

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 20-05-2020 11:59
Герметичный разъем СРГ-50-260ФВ.

вошел во вкус
Группа: Участники
Сообщений: 141 		Добавлено: 20-05-2020 16:21

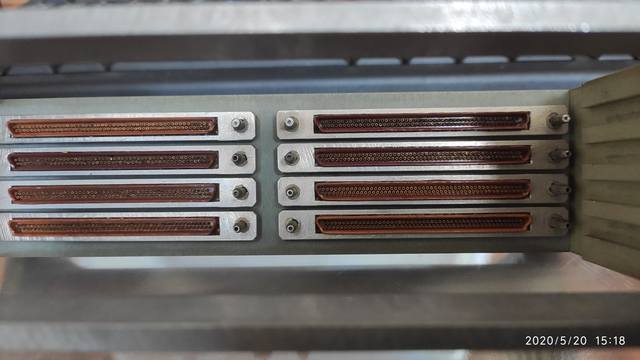

Опытный"разъём" на 800 контактов

гроссмейстер
Группа: Участники
Сообщений: 1003
 Добавлено: 12-06-2020 21:50
Иностранный DIN5 (родом из 80-х)
Чей логотип? (может кто знает).
Красиво и очень добротно сделано!!!

главный по тарелочкам
Группа: Участники
Сообщений: 2474
 Добавлено: 12-06-2020 23:50
Опытный"разъём" на 800 контактов





А почему "один" на 800, а не 8 разъемов по 100?
Сборка же. "Корзина".

магистр
Группа: Участники
Сообщений: 1411 		Добавлено: 23-06-2020 15:36
Сборка же. "Корзина".

Честно говоря, я тоже так думал,- ну, обычная корзина. Несколько ошибся...
Это действительно некая опытная конструкция, сборка из 8 отдельных разъёмов, но выступающая в изделии как единый разъём. Т.е., ответная часть,- это не платы или модули, а такой же единый конструктив. Направляющие в "корзине" не для плат или рамок для них, а для точного сочленения ответной не менее массивной конструкции. На фото, если внимательно приглядеться, видно.
Интересное техническое решение.

...Собственно, при определённой фантазии, технических навыках и возможностях, подобные "многоконтактные разъёмы" можно собирать и из разъёмов других типов, и вполне себе, комбинировать между собой в пределах одного рамочного конструктива...

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 28-06-2020 16:01
Добротная вилочка:

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 20-07-2020 01:22
Панельки для микросхем:

магистр
Группа: Участники
Сообщений: 1411 		Добавлено: 20-07-2020 20:54
Вот интересно, а были ли отечественные панельки под микросхемы в круглых корпусах типа 140уд1/6 и т.д, под пайку на плату ? Т.е. не переходники для тестера микросхем типа л2-60, а именно для монтажа.

мастер
Группа: Участники
Сообщений: 813 		Добавлено: 20-07-2020 22:01
Вот интересно, а были ли отечественные панельки под микросхемы в круглых корпусах типа 140уд1/6 и т.д, под пайку на плату ? Т.е. не переходники для тестера микросхем типа л2-60, а именно для монтажа.

А зачем? Для военки микросхемы должны быть надежно запаяны в плату.
Поэтому панельки остаются только для тестирования и макетов, что видимо не оправдывало массовый выпуск.

магистр
Группа: Участники
Сообщений: 1411 		Добавлено: 21-07-2020 08:08
Для оперативной замены микросхем, также как и остальные варианты панелек)))).
Например, в ЧПУ от Теслы такие круглые панельки применялись повсеместно. Да и в более солидной аппаратуре для научных изысканий производства США, например система контроля качества шлифовки оптической поверхности линз. Не сказать конечно что применялись панельки такие повсеместно и массово, и всё же...
Что же касаемо применения панелек под микросхемы в военке и иже с ней, яркий пример,- блок ПЗУ от БЦВМ-751, там 24шт. 573рф1 в панельках стоят. Сверху панельки с микросхемами накрыты крышками с винтиками, естественно, и всё же)))).

мастер
Группа: Участники
Сообщений: 813 		Добавлено: 21-07-2020 08:44
Так если плоские выводы, как в ножевых разъемах, еще как-то прижимом могут обеспечить надежный контакт и они технологичны, то круглым выводам нормальную надежность обеспечивает только цанга, а это уже технологии более высокой сложности.

гроссмейстер
Группа: Участники
Сообщений: 1003
 Добавлено: 21-07-2020 12:34
Так если плоские выводы, как в ножевых разъемах, еще как-то прижимом могут обеспечить надежный контакт и они технологичны, то круглым выводам нормальную надежность обеспечивает только цанга, а это уже технологии более высокой сложности.


Помнится в "древних-древних" радиоприемниках (в 60-х годах) стояли панельки под МП-шки и нормально держались в них транзисторы.

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 21-07-2020 12:56
блок ПЗУ от БЦВМ-751, там 24шт. 573рф1 в панельках стоят. Сверху панельки с микросхемами накрыты крышками с винтиками, естественно, и всё же)))).

Что касается микросхем РФ, то там программирование/перепрограммирование, как без панелек обойтись...
На заводе выпускали Г5-89, все РФ-ки на панельках были, а как иначе...

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 21-07-2020 13:15
Так если плоские выводы, как в ножевых разъемах, еще как-то прижимом могут обеспечить надежный контакт и они технологичны, то круглым выводам нормальную надежность обеспечивает только цанга, а это уже технологии более высокой сложности.


Помнится в "древних-древних" радиоприемниках (в 60-х годах) стояли панельки под МП-шки и нормально держались в них транзисторы.

Точно . Кстати, очень удобно было, начинающим тем более ...

знающий
Группа: Участники
Сообщений: 454
 Добавлено: 21-07-2020 13:42
Помнится в "древних-древних" радиоприемниках (в 60-х годах) стояли панельки под МП-шки и нормально держались в них транзисторы.

Однако покупал в начале 80-х годов квадратные панельки на 4 вывода для транзисторов. Такие стоят, например, в Океанах.
После недолгого использования панелек в тестере для проверки транзисторов, от металла из которого были сделаны выводы панельки: отвалилось (в месте пайки проводников) или соскоблилось (в месте втыкания транзисторов) покрытие.
Перешел в тестере на разъем СГ-5 с трубчатой конструкцией контакта - это служило долго и до сих пор лежит в закромах на всякий случай.
Сделал вывод для себя: такие панельки - один раз вставил и забыл.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 21-07-2020 19:15

Что касается микросхем РФ, то там программирование/перепрограммирование, как без панелек обойтись...

На самом деле вполне встречаются платы, в том числе и военка, где РФки спокойно стоят впаянными безо всяких панелек...

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 21-07-2020 23:27
В конце 80-х у нас была такая ситуация - срок хранения данных на РФ-ках был меньше, чем срок хранения приборов ... Долго решали, как выкрутиться, в том числе и переход на РТ-шки. Как раз кстати вариант с панельками под память был в самый раз.

магистр
Группа: Участники
Сообщений: 1411 		Добавлено: 22-07-2020 02:01
Удалились несколько от первоначального вопроса, конечно....
...если честно, БЦВМ-751 это единственное серьёзное бортовое поделие с панельками под микросхемы, которое я видел. Я так думаю, здесь немалую роль играл принцип "сложнее и дороже". Если кто видел данную БЦВМ изнутри и в частности плату ПЗУ, меня поймут. В том же Аргоне, да и во многих других, хм, "специфических поделиях" замечательно трудятся 556РТ7 и иже с ними, и никаких панелек и срок службы и надёжность выше. Или, РФ на пайке. Ну, суть не в том.
....по разъёмам для микросхем с круглыми выводами, конечно же цанга логичней. Вот очень похоже, что на фото ув. alex1959 именно она, по конструкции выводов со стороны пайки похоже. Могу ошибаться, конечно...
Так вот. Были ли отечественные панельки такие ? Очень похоже, что нет... Интересно, почему, мы вполне себе успешно копировали забугорье...

мастер
Группа: Участники
Сообщений: 790
 Добавлено: 23-07-2020 03:56
Фото из ВК.


гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 29-07-2020 18:27
РПС1-15Ш-С:

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 30-07-2020 08:16
РПС1-15Ш-С:

"С", я так понимаю - серебряный?

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 13-08-2020 18:52
РПС1-15Ш-С:

"С", я так понимаю - серебряный?

Скорее всего да.

Довольно необычные держатели для металлических светодиодов. Мне ранее такие не встречались...

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 19-08-2020 15:02
АТС SDX100:

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 19-08-2020 19:39
2-х сторонний разъём:

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 01-09-2020 22:38
Ещё пара мощных самсунговских разъёма:

магистр тайных сил
Группа: Участники
Сообщений: 1557
 Добавлено: 09-09-2020 11:36
Разъемы СКР-1 :


ключом является один из контактов :

магистр тайных сил
Группа: Участники
Сообщений: 1557
 Добавлено: 09-09-2020 11:39
Герметичный разъем РСГС 50-В :

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 09-09-2020 19:39
Герметичный разъем РСГС 50-В :

Любопытно: герметичные РСГ хорошо знаю, а что тогда за еще одна буква С? В чем фишка?

мастер
Группа: Участники
Сообщений: 813 		Добавлено: 09-09-2020 20:17
РСГС обеспечивают более лучшую герметизацию чем РСГ.
РСГС:
Скорость утечки гелия при перепаде давления до 990660 Па (10 кгс/см2), Па·см3/с (л·мкм рт.ст./с) 0,24·10E-3 (0,24·10E-5)
Атмосферное пониженное давление, Па (мм рт cт.) 133,32·10E-9 (10E-9 )
РСГ:
Скорость утечки воздуха при перепаде давления 98060 Па (1кгс/см2) для вилок, не более, л/ч 0,01
Атмосферное пониженное давление, Па (мм рт. cт.) 1,3·10E-4 (10E-6)

вошел во вкус
Группа: Участники
Сообщений: 286
 Добавлено: 09-09-2020 23:42
Герметичный разъем РСГС 50-В :



Как называется эта розовая мастика? Что-то подобное видел на стыках в кабине истребителя МиГ-25

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 10-09-2020 07:57
Как называется эта розовая мастика? Что-то подобное видел на стыках в кабине истребителя МиГ-25

А это не стекло у него такое розовое?

магистр
Группа: Участники
Сообщений: 1411 		Добавлено: 10-09-2020 09:01
Нет, стекло у него обычное, это дополнительная защита, возможно, повышает вибростойкость, если именно мастика, а не краска.

администратор
Группа: Администраторы
Сообщений: 8045
 Добавлено: 10-09-2020 09:31
...
Как называется эта розовая мастика? Что-то подобное видел на стыках в кабине истребителя МиГ-25

Это не мастика. Это прозрачный лак красного оттенка.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 14-09-2020 19:08
Вот такой небольшой разъемчик - РПММ1-14Г3-В:

Гость
 Добавлено: 15-09-2020 22:46
Кстати видел такие на борту мелких зенитных ракет (в музее) - но видимо для контрольных целей. Но более понравился круглый многоштырьковый разъем с щелью от край примерно до середины, через которую выходит после старта одно их пер рулей.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 22-09-2020 19:48
Разъемчик похоже что из ранних: МВРГ-623 1965г.

гигант мысли
Группа: Участники
Сообщений: 8494
 Добавлено: 29-10-2020 08:49
Разъёмчик для сквозного соединения. Ну то есть совсем сквозного


гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 18-11-2020 16:20
ОНЦ-БС-2-10/14-Р12-1-В 2010г:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 28-02-2021 12:23
Вилки ОНЦ-БС-2-50/27-В1-1-В:

гроссмейстер
Группа: Участники
Сообщений: 1003
 Добавлено: 03-06-2021 12:53
СШ4 (ДИН4).
Где применялись такие разъемы ?

знающий
Группа: Участники
Сообщений: 337 		Добавлено: 18-06-2021 01:34
Посеребрёные BNC

пришел поспрашивать
Группа: Участники
Сообщений: 52
 Добавлено: 26-07-2021 01:50
Как производят разъёмы РП15 в наше время. Фото от 2018-го года.
Скачано с сайта завода НУР. http://e-nur.ru/

Папка с фото - https://yadi.sk/d/SPF3VfM-Kl0jfQ

пришел поспрашивать
Группа: Участники
Сообщений: 17 		Добавлено: 30-07-2021 15:03
Добрый день.
А как назывался разъём на входных шнурах советских измерительных приборов (например, Е7-11) два штыря в коаксиале (вроде, симметричная линия), ? И есть ли у них импортные аналоги?

пришел поспрашивать
Группа: Участники
Сообщений: 57 		Добавлено: 31-07-2021 02:38
В часах "Электроника Г9.04" обнаружены неизвестные науке панельки "ПЛ25-П" под лампы ИВ-12. Есть клеймо производителя, знатоки могут опознать.
Интересны тем, что об их существовании не найдено ни одного упоминания. Это, видимо, первое во всем интернете. Также лампы в них вставляются СКВОЗЬ плату, местами упираясь прямо в паянные пятаки панелек. Чтобы лампы стояли ровно, нужно подправлять заводские сопли. Чем обусловлено такое, мягко говоря, странное решение - не рискну даже предположить.

мастер
Группа: Участники
Сообщений: 713 		Добавлено: 31-07-2021 10:59
Похожие панельки с меньшим количеством гнёзд применялись в некоторых ламповых телевизорах. Гадость жуткая,от воздействия температуры со временем пластмасса рассыпалась в труху. Были и похожие из керамики,те получше.

мастер
Группа: Участники
Сообщений: 888 		Добавлено: 31-07-2021 12:04
В часах "Электроника Г9.04" обнаружены неизвестные науке панельки "ПЛ25-П" под лампы ИВ-12. Есть клеймо производителя, знатоки могут опознать.

Чего там особо опознавать. "Птица, клюющая собственный хвост" - логотип Беловского завода "Кузбассрадио", часто попадающийся на различных микропереключателях и концевиках. :)

пришел поспрашивать
Группа: Участники
Сообщений: 57 		Добавлено: 01-08-2021 01:38
лидокорк
Гадость жуткая,от воздействия температуры со временем пластмасса рассыпалась в труху. Были и похожие из керамики,те получше.

"Обычные" тоже рассыпались, особенно на телегробах с гигантской наработкой, переживших 3-4 кинескопа и кучу мелких ремонтов. Пару раз даже в керамических панельках под 6П36С и 6П45С лично лицезрел трещины. В данном случае им это не грозит, индикаторы греются очень слабо.

ingOK
"Птица, клюющая собственный хвост"

Спасибо, рассмешили! Вообще, такие панельки - абсурдно не технологичное решение, ведь дополнительно к панельке нужно еще просверлить отверстия под выводы лампы, и сделать это более-менее точно. Плюс контролировать высоту и форму пайки выводов панельки, чтобы лампа вставлялась до конца и стояла ровно. Зачем на ровном месте порождать эти проблемы - не понятно.

знающий
Группа: Участники
Сообщений: 382 		Добавлено: 02-08-2021 15:22
Зачем на ровном месте порождать эти проблемы - не понятно.

Зато высота бутерброда лампа-панелька-плата равна высоте лампы

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 12-10-2021 19:34
Просто разъем под руку подвернулся
РГ11КП7Г4Т 1972г:

знающий
Группа: Участники
Сообщений: 382 		Добавлено: 13-10-2021 13:56
1972г


А не 76? (IX-76)

магистр
Группа: Участники
Сообщений: 1411 		Добавлено: 13-10-2021 14:01
Да, Вы правы кстати. Выпуск у него 76год. А далее, 4 цифры, скорее всего его порядковый номер в партии.

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 31-12-2021 01:32
Коаксиальные разъемы из ранних.

ВР-152Ф 1964г:


МВР-613 1966г:


МВР-631 1964-65г:

знающий
Группа: Участники
Сообщений: 411 		Добавлено: 02-01-2022 20:09
Двухэтажная панелька

Первый этаж

Оба

знающий
Группа: Участники
Сообщений: 369 		Добавлено: 02-01-2022 23:44
Впечатляет! И выводы вразбежку, чтобы уж точно не коротнуло

знающий
Группа: Участники
Сообщений: 411 		Добавлено: 03-01-2022 00:35
И попасть ногами надо точно, особенно второй этаж

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 15-02-2022 01:00
Еще старенький разъем - МВР-617 1964г, рядом он же, но с уже с обычной маркировкой - СР-75-278Ф и небольшой коаксиальный тройник, совместимый с данными разъемами - СР-75-294Ф:

гигант мысли
Группа: Участники
Сообщений: 6778
 Добавлено: 10-04-2022 08:46
А это какой?:

вошел во вкус
Группа: Участники
Сообщений: 261 		Добавлено: 10-04-2022 11:46
Разъем обычный РП-14, но корпус! Это в ламповом радиоприемнике АПВ-61-2Т

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 25-05-2022 01:02
Симпатичный небольшой разъемчик - МР1-10-4:

знающий
Группа: Участники
Сообщений: 411 		Добавлено: 25-05-2022 21:56
Разъем обычный РП-14, но корпус! Это в ламповом радиоприемнике АПВ-61-2Т

В релейке Р409 все разъёмы были в таких кожухах. С защёлками на кнопках. Только разъёмы были РП-28, вроде. Давно это было, в 79 году это дело забросил

Гость
 Добавлено: 26-05-2022 17:34
Попались весьма редкие и необычные анодные высоковольтные коннекторы для ламп типа ГМИ-3. Редки они тем, что на электронные лампы анодные колпачки с резиновой "присоской" весьма нечастое решение:


Две присоски концами залиты в текстолитовую колодку с фиксирующим разъемом--тоесть, от одного провода сразу питалось 2 лампы анодным напряжением:

гигант мысли
Группа: Участники
Сообщений: 5744
 Добавлено: 22-06-2022 19:26
Некогда ранее я выкладывал фото интересного разъема ОКЦ-ВС-1-24/28-В1:


Недавно в совсем убитых остатках чего-то предположительно связного...


...попалась ответная часть - розетка - к нему. Полная маркировки мне неизвестна, на корпусе есть только ОКЦ-ВС-1-24:

магистр
Группа: Участники
Сообщений: 1411 		Добавлено: 23-06-2022 15:04
Недавно в совсем убитых остатках чего-то предположительно связного...

Р-163-УП приёмник Арбалет-УП

магистр тайных сил
Группа: Участники
Сообщений: 1557
 Добавлено: 24-06-2022 18:06
Соединитель МВР типа "Бочка" :


- интересно, имеет ли соединитель серийное обозначение ?

пришел поспрашивать
Группа: Участники
Сообщений: 66
 Добавлено: 29-06-2022 11:35
Кто - нибудь может подсказать название этого разъёма и где такие можно приобрести? Как понимаю, это отечественный аналог SMB. И судя по документации в изделии он зовётся "Вилка ЦЛ3.645.017".

ответить новая тема
Получать уведомления об ответах по данной теме

Раздел:
Портативное ретрорадио / Общий раздел / Блеск и нищета соединений

KXK.RU
